octavia 1 Montaż oświetlenia ambiente w boczkach drzwi, Škoda Octavia 1 - relacja foto, wideo + opis.

Cześć,

zapraszam do relacji z montażu oświetlenia ambiente w boczkach drzwi Octavii I.

Każdy wykonuje modyfikacje na swoją odpowiedzialność.

Film:







Demontaż i montaż boczków został pokazany w wątku z montażem lampek ostrzegawczych i oświetlenia wokół drzwi.



Potrzebne części:

- 8 LED,

- 8 rezystorów (użyliśmy 5,1 kOhm)

- 8 kloszy/uchwytów do diod,

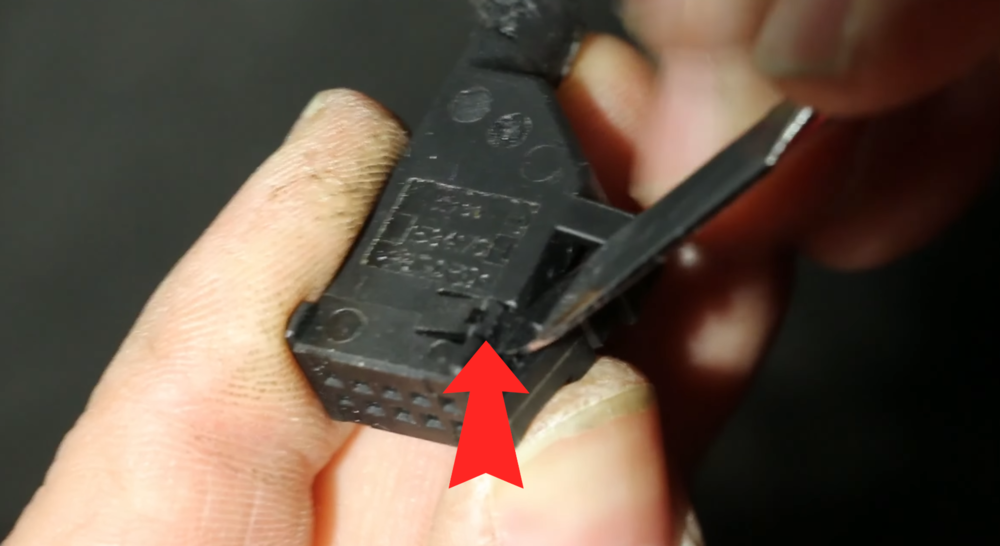

- 4 wtyczki 2-pin + konektory,

- przewody.



Schemat do drzwi kierowcy:

Zasilanie - pin 5 przełącznika lusterek [szaro-niebieski]

Masa - pin 8 przełącznika lusterek [brązowy]



Schemat do pozostałych drzwi:

Zasilanie - pin 4 przełącznika szyby [czerwono-szary]

Masa - pin 3 przełącznika szyby [szaro-niebieski]

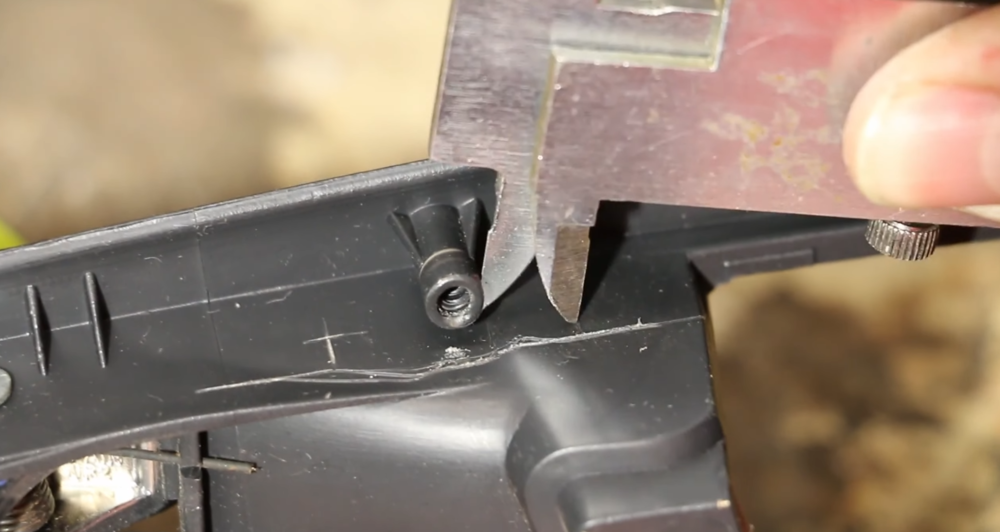

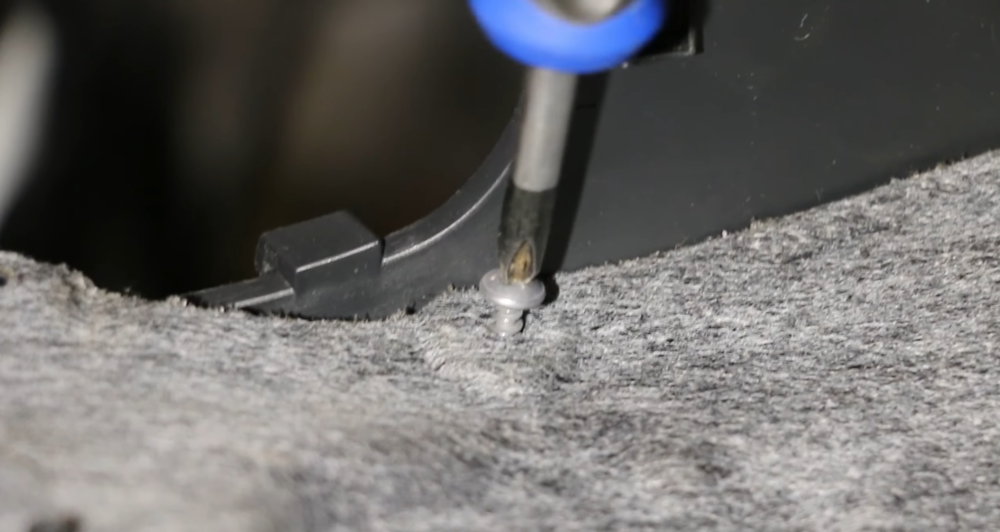

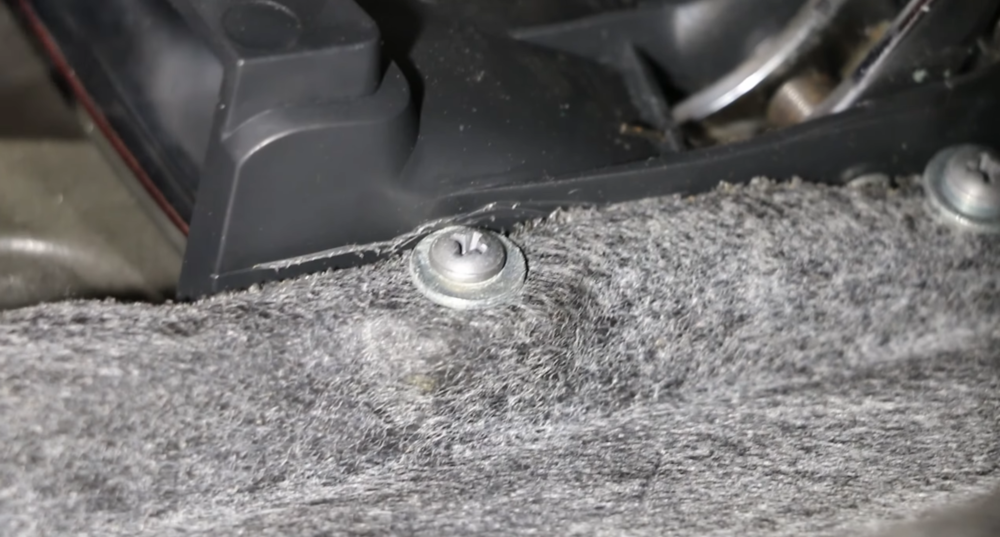

1. Odkręcamy obudowę klamki boczka drzwi kierowcy

(na plastiku zaznaczyliśmy miejsce, w którym zaczyna się boczek).



Wkręty są różnej długości! Pomyłka przy montażu może skutkować uszkodzeniem boczka!

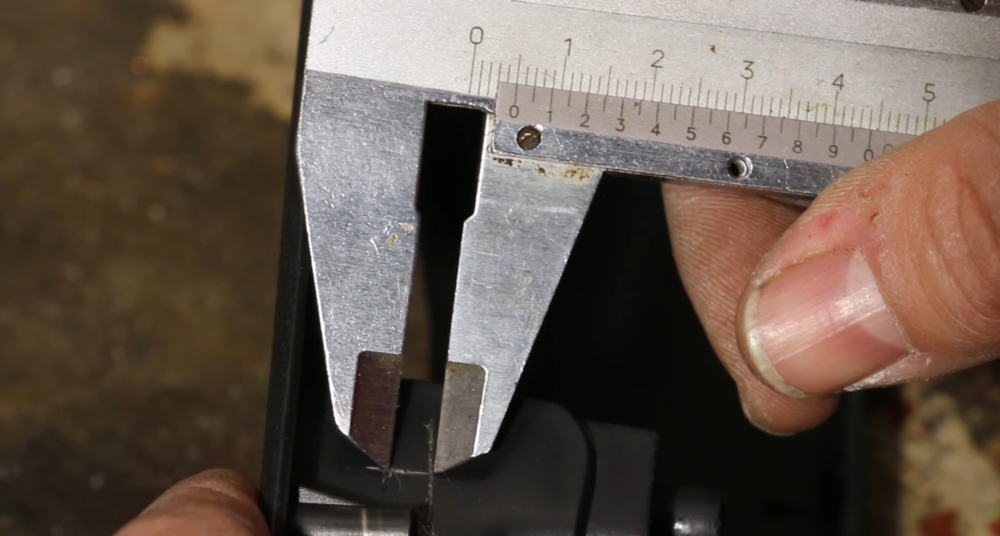

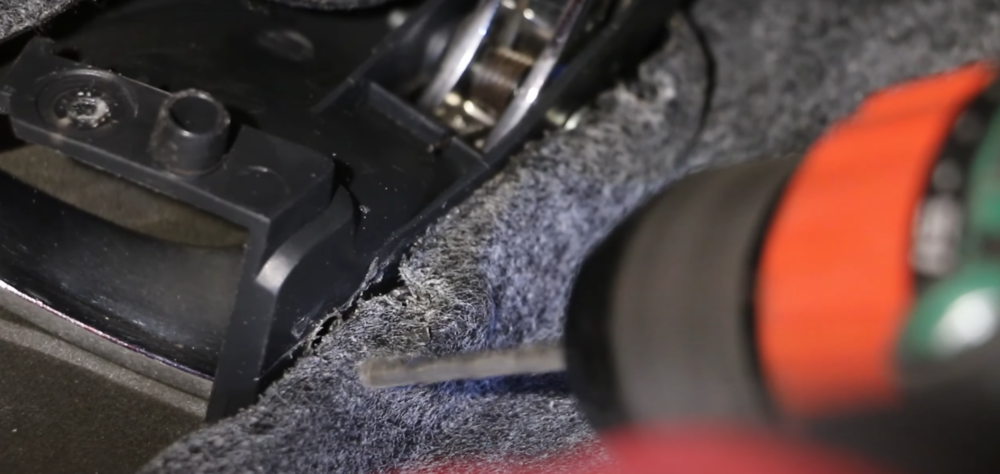

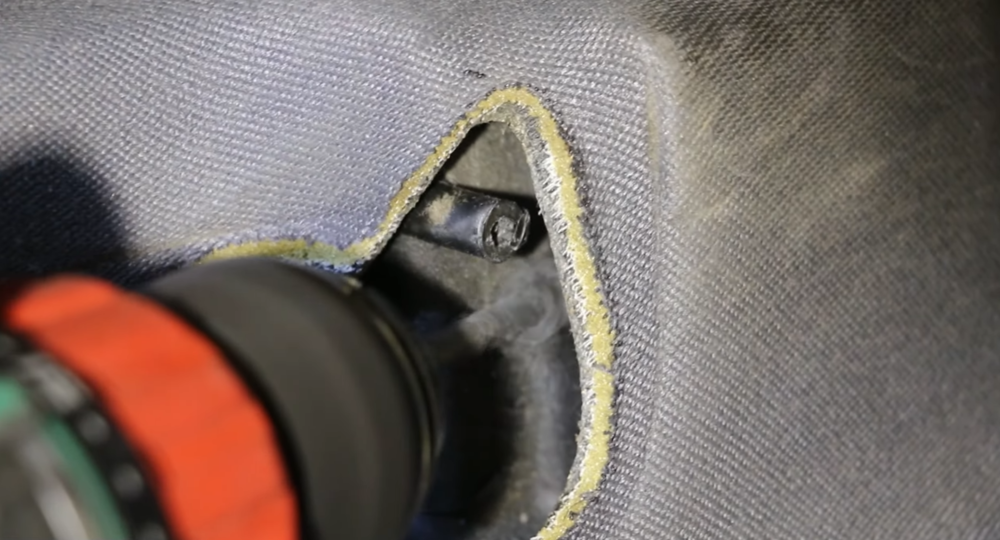

2. Zaznaczamy miejsce na diodę i wiercimy otwór.



3. Montujemy obudowę klamki.

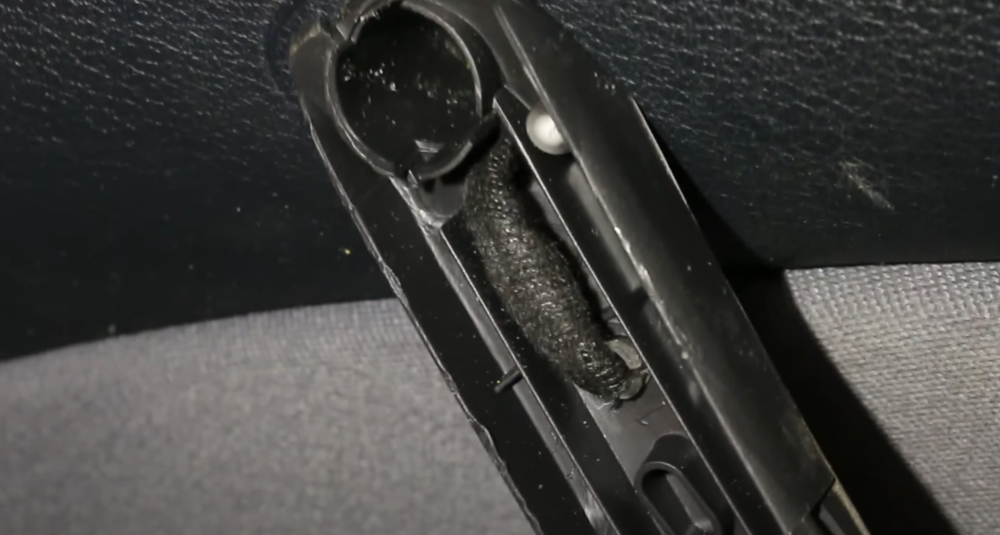

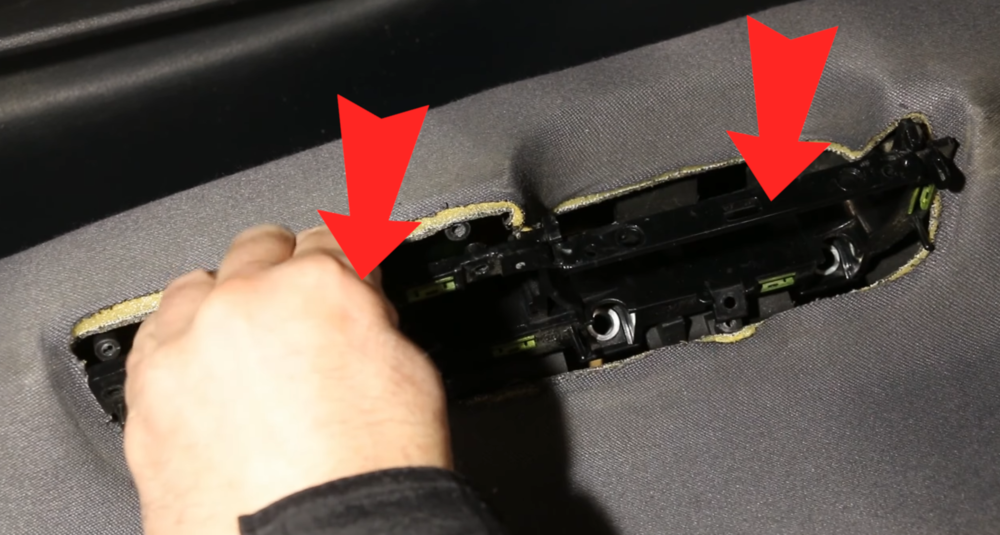

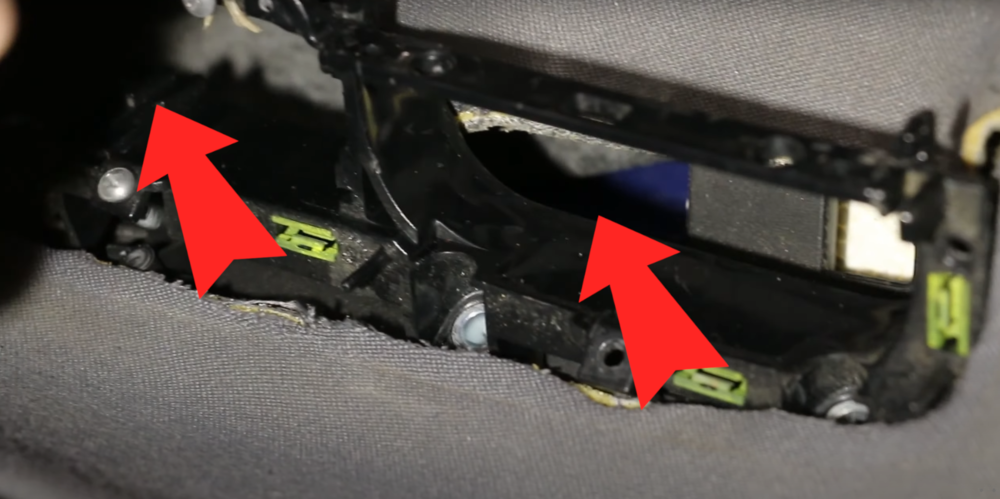

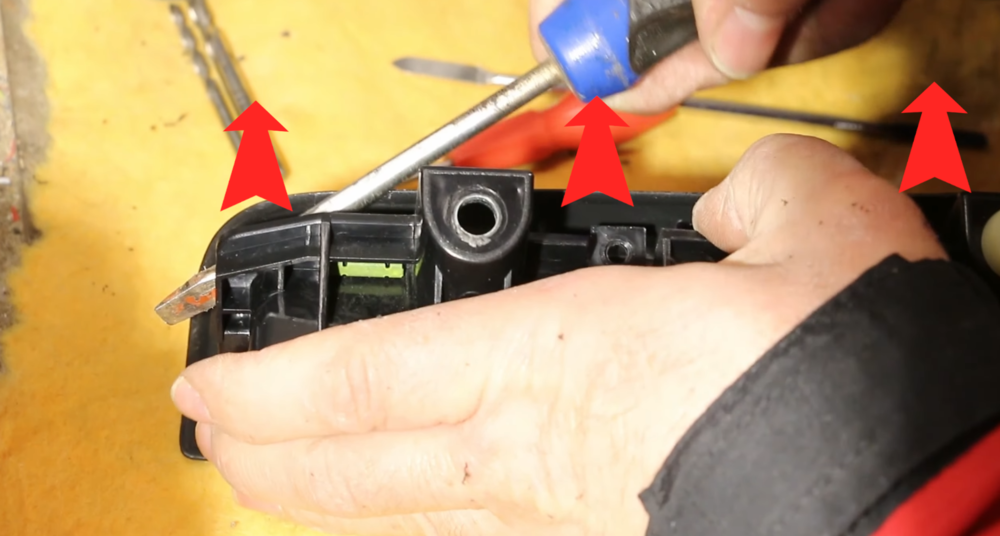

4. Odkręcamy stelaż panelu sterowania szyb.

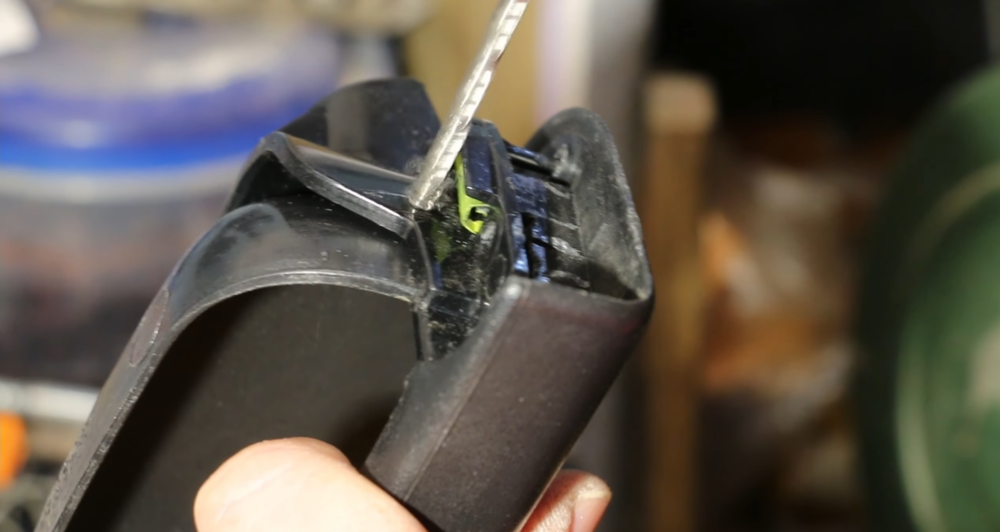

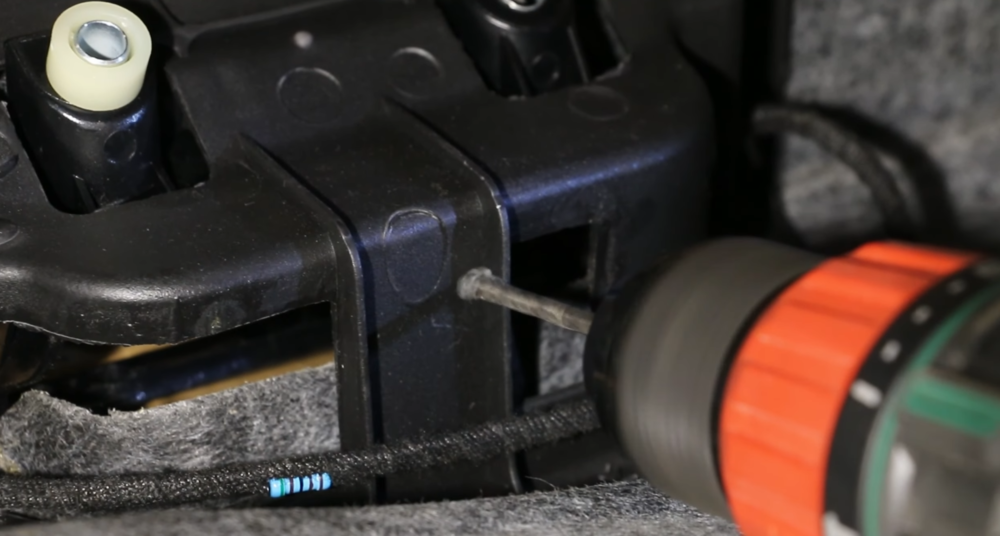

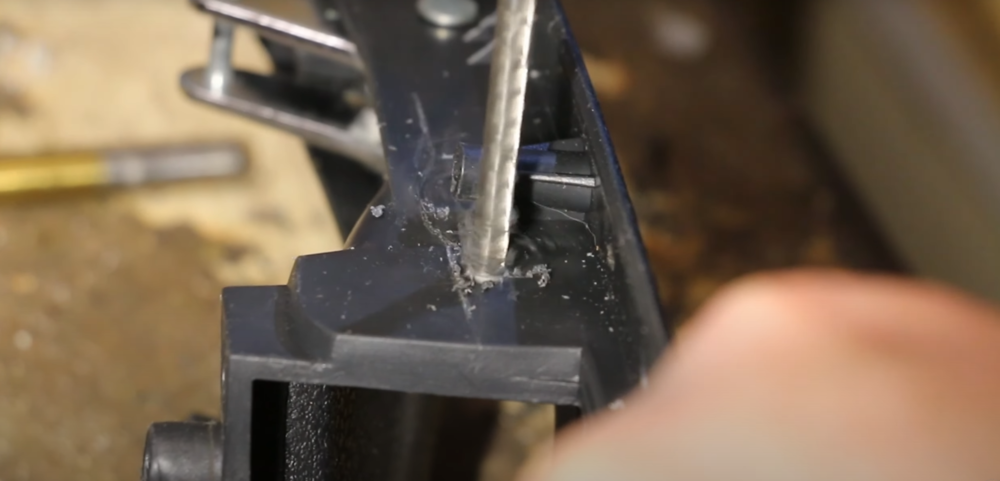

5. Wiercimy otwór w obudowie.



6. Wkładamy stelaż, zaznaczamy miejsce, wyjmujemy stelaż i wiercimy otwór.

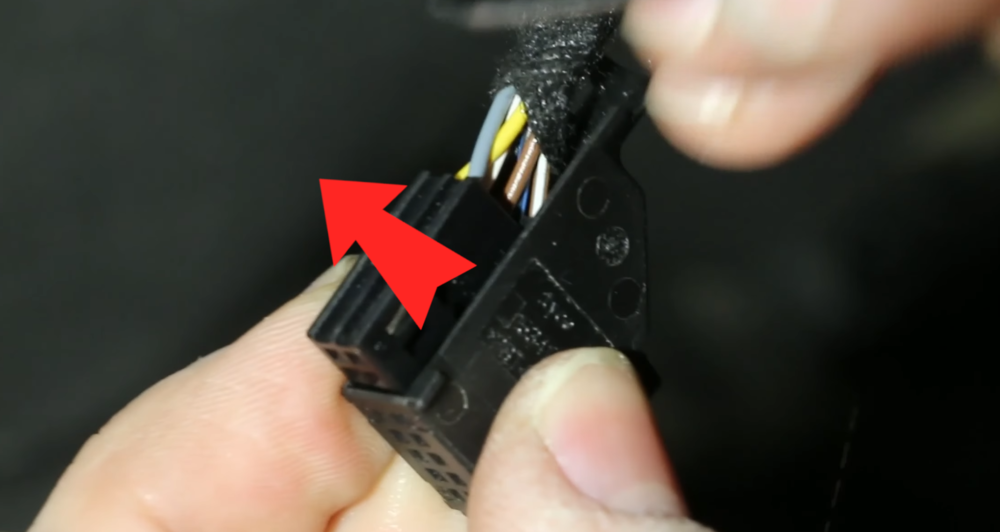

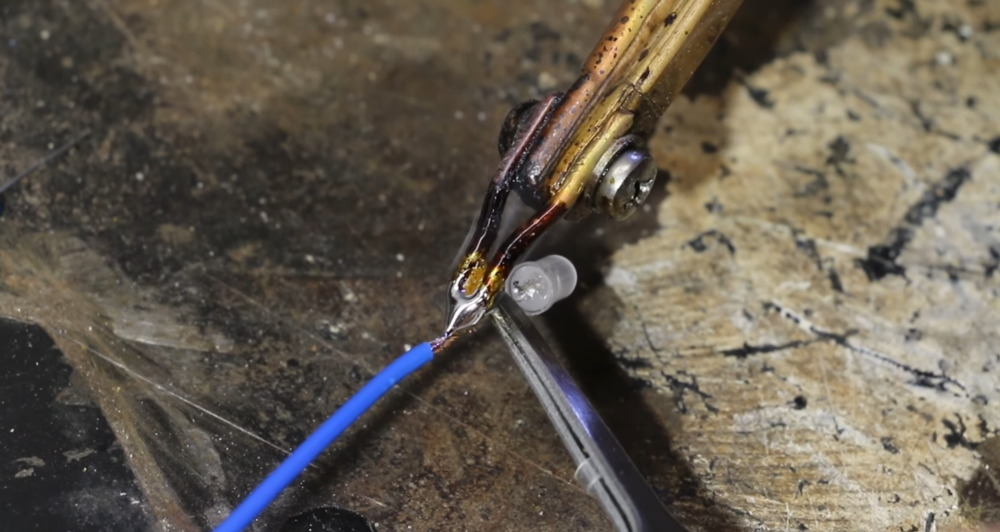

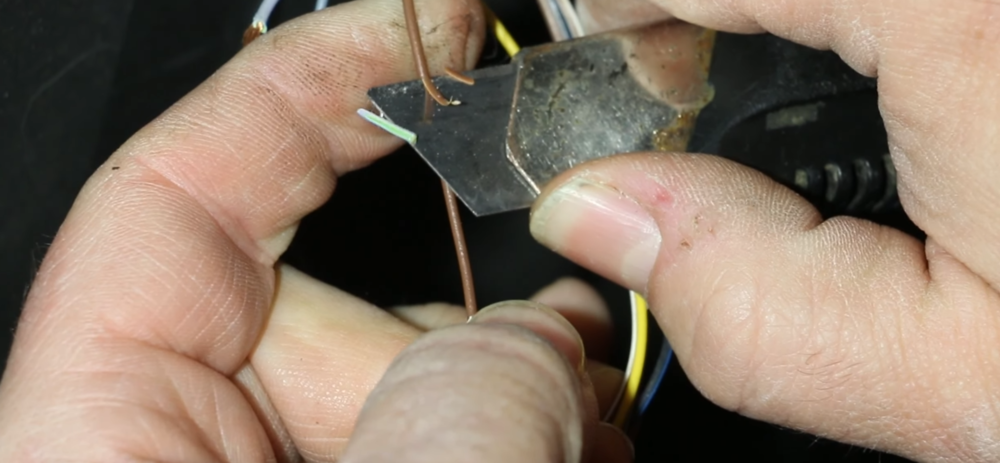

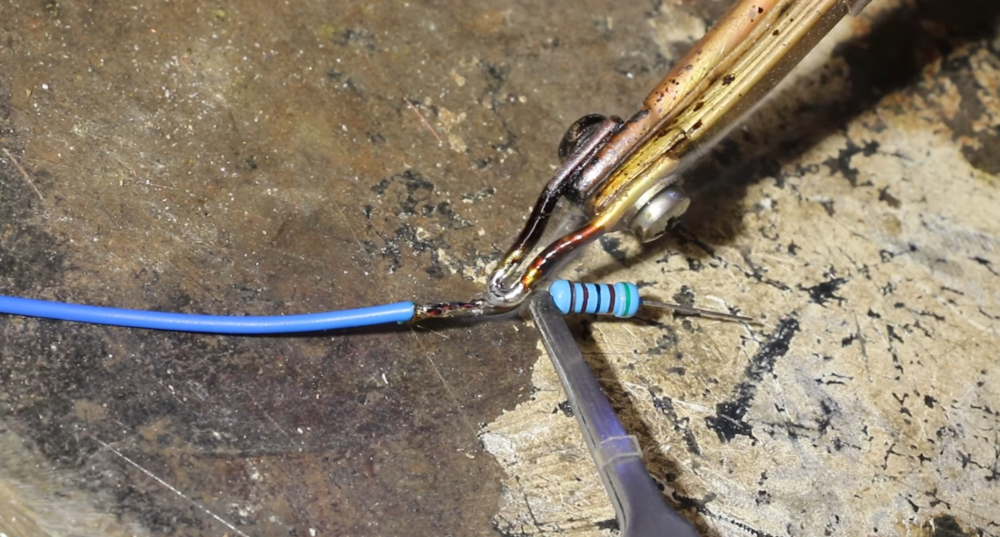

7. Tworzymy wiązkę do podświetlenia.



8. Montujemy stelaż panelu sterowania szyb.

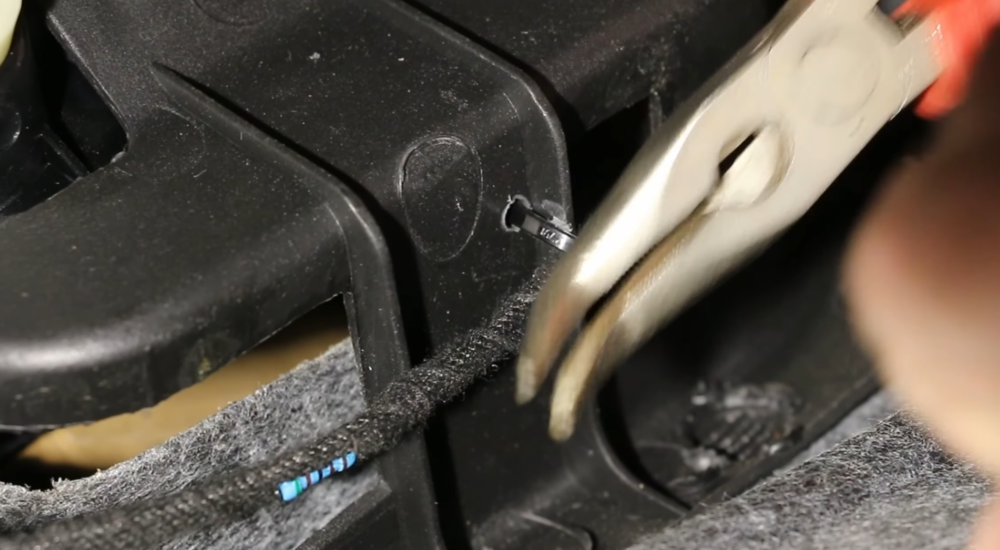

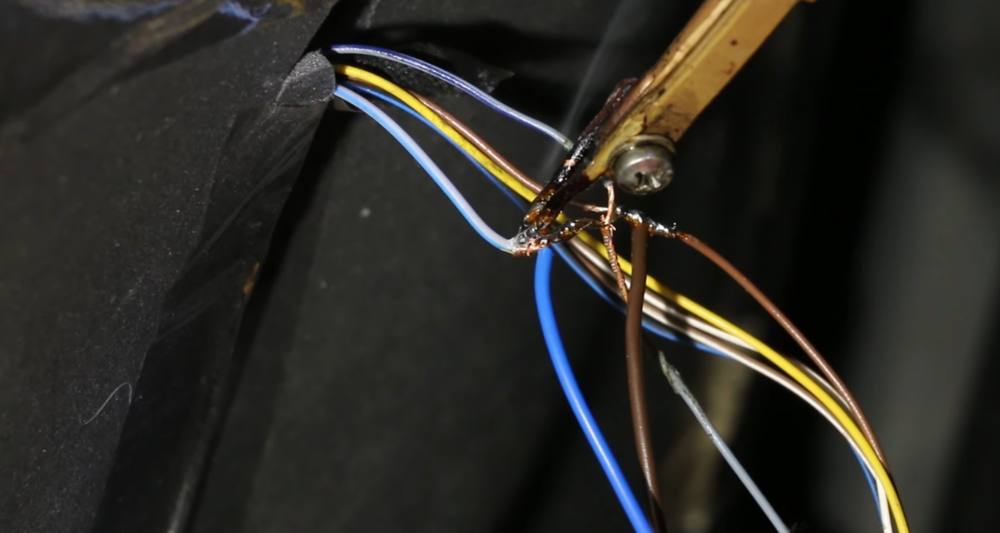

9. Montujemy wiązkę od strony drzwi.

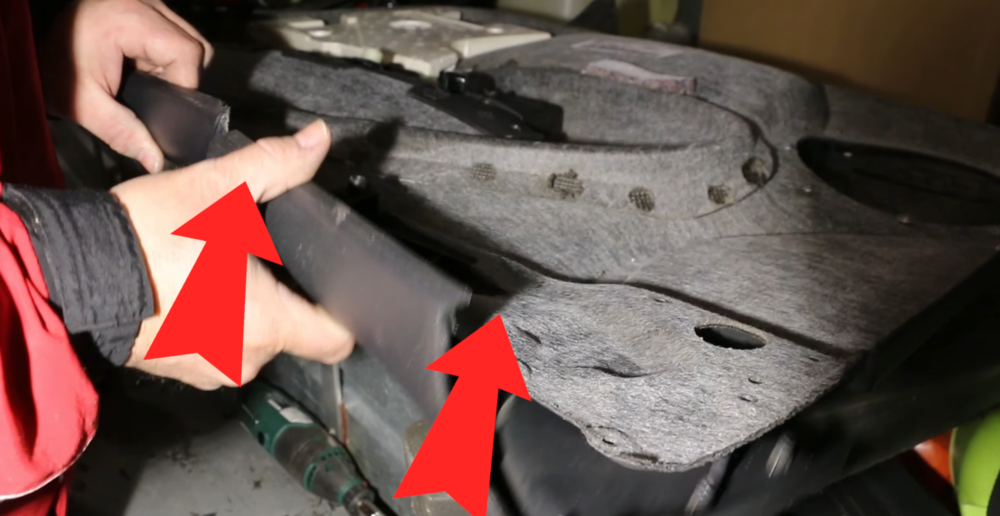

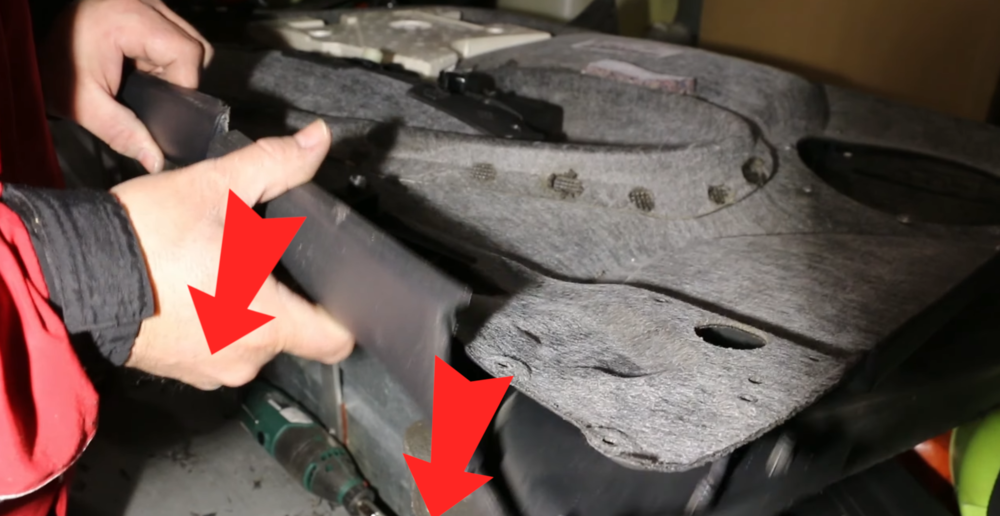

12. Montujemy boczek.



13. To samo wykonujemy przy kolejnych drzwiach.

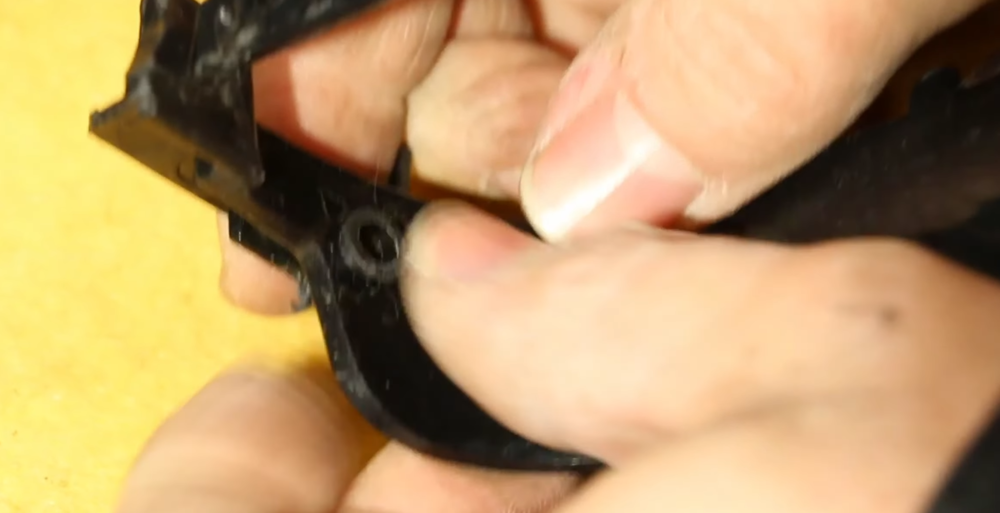

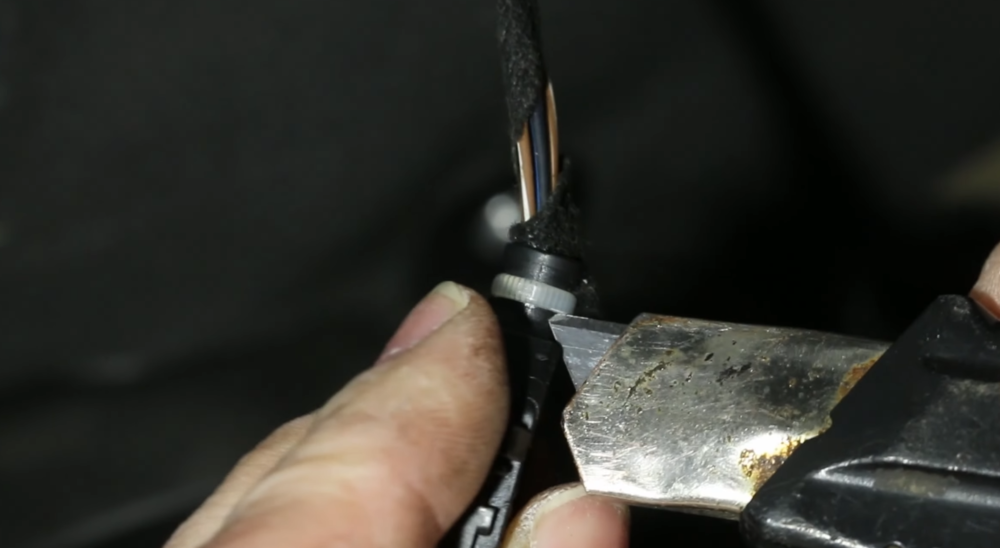

Przykład montażu diody:

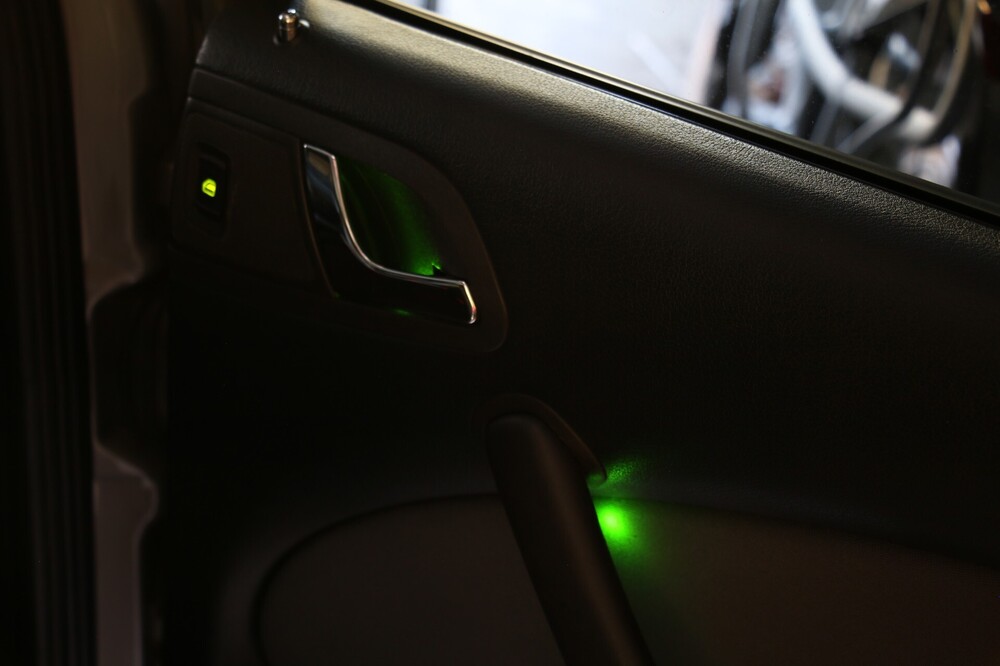

Efekt finalny:
