octavia 1 Montaż lampek ostrzegawczych drzwi Škoda Octavia 1 - realacja foto, wideo + opis.

Modyfikacja została wykonana w Skodzie Octavii 1 FL i wszystko działa, ale pamiętajcie, że każdy wykonuje modyfikacje na swoją odpowiedzialność.

Film:

Schemat:

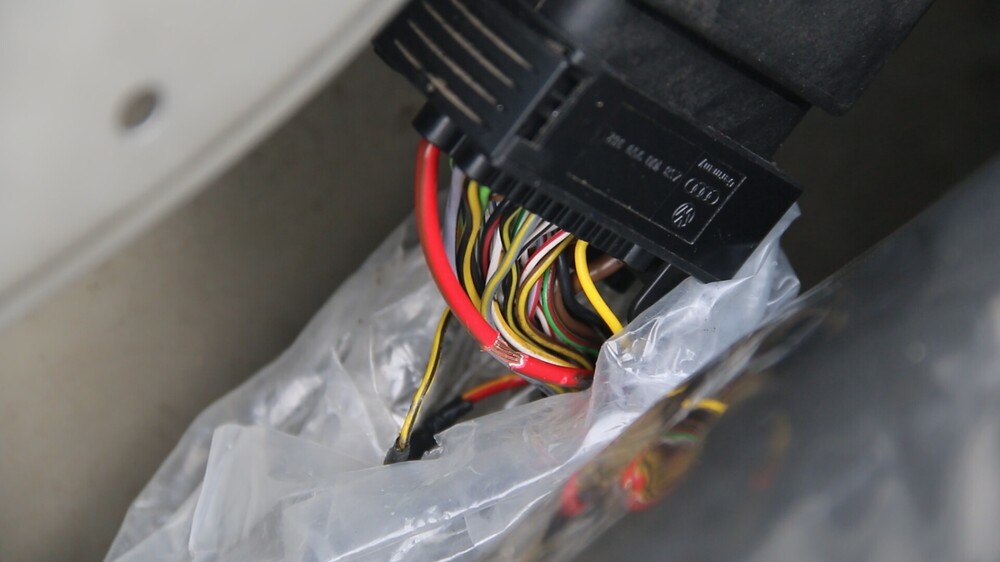

Zasilanie - pin 20 sterownika drzwi [gruby czerwony przewód]
Masa - pin 18 sterownika drzwi [przewód brązowo-żółty (lewe drzwi), brązowo-czerwony (prawe drzwi)]

*Na początku warto opuścić szyby.

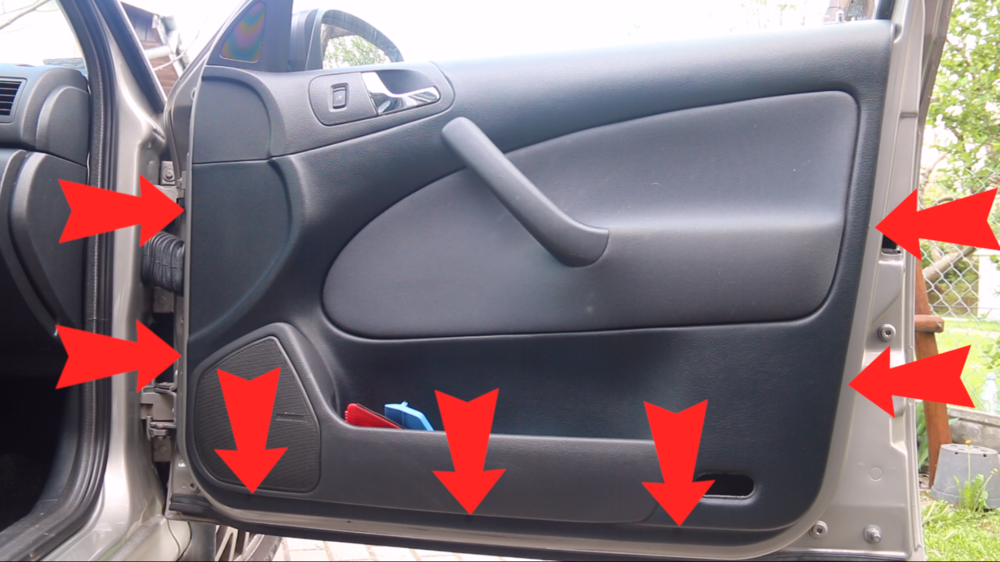

1. Zdejmujemy przedni, lewy boczek, odkręcamy wkręty (Torx T15). [Przykład - prawa strona]

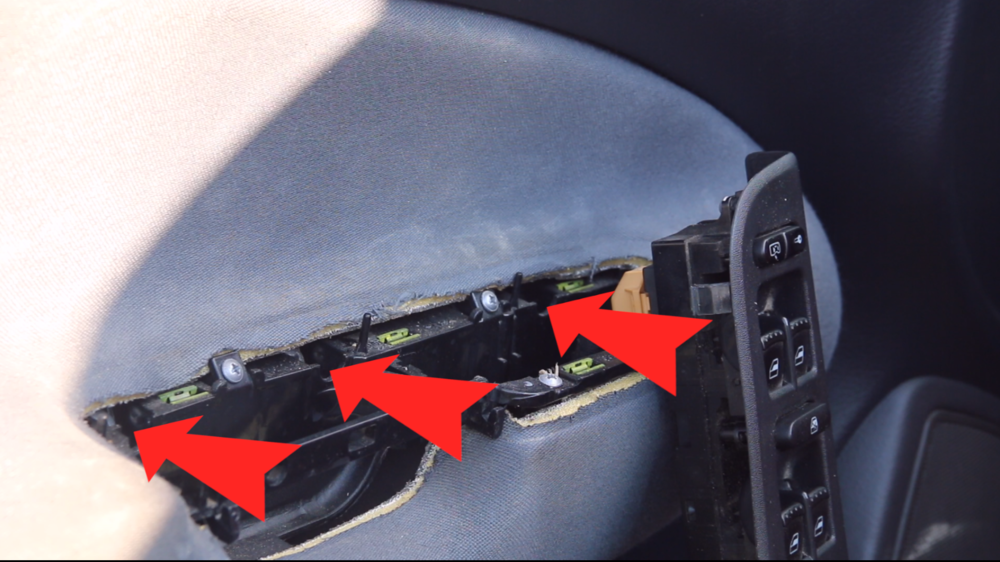

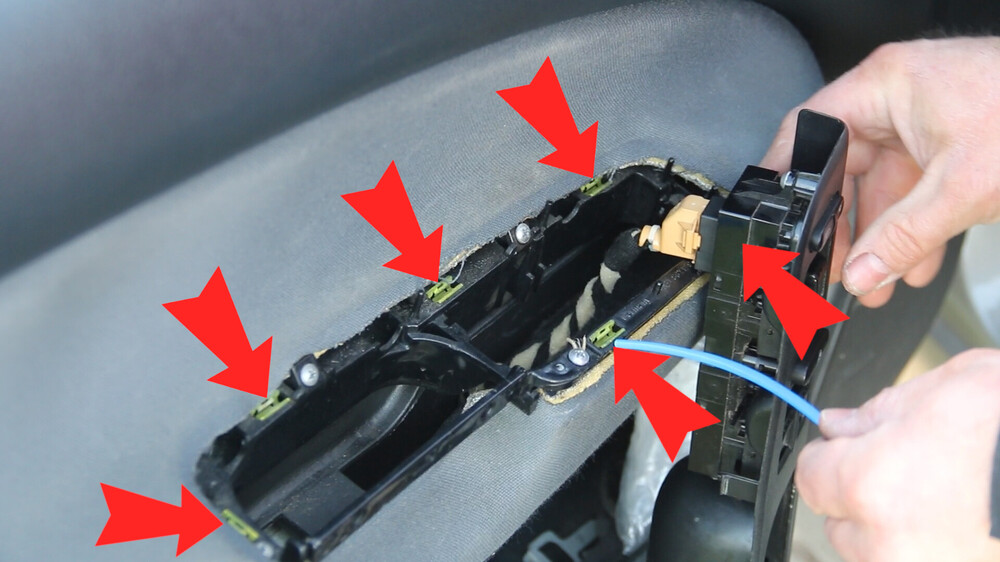

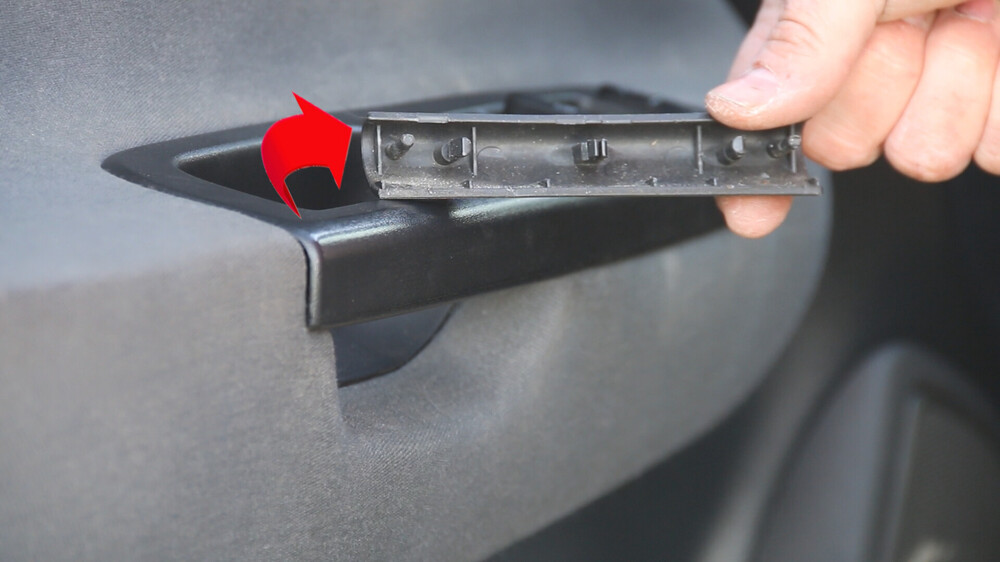

2. Zdejmujemy rączkę z przełącznikiem szyb.

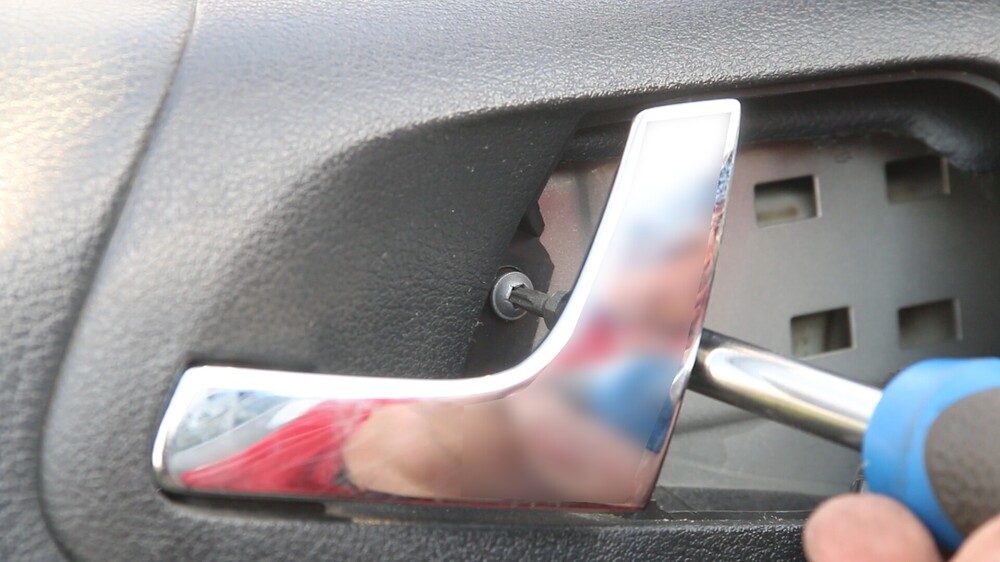

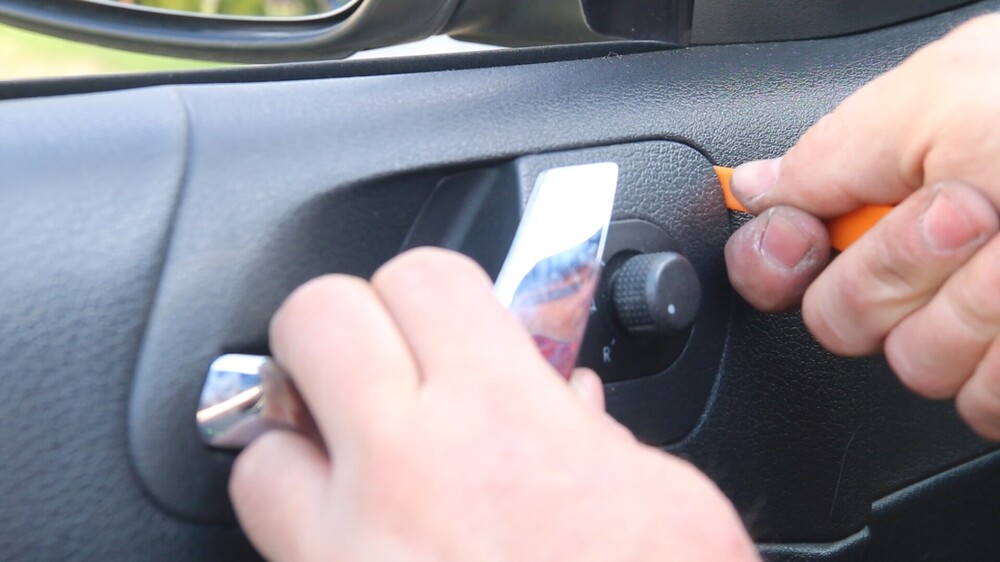

3. Zdejmujemy przełącznik lusterek, odkręcamy wkręt pod klamką (Torx T20).

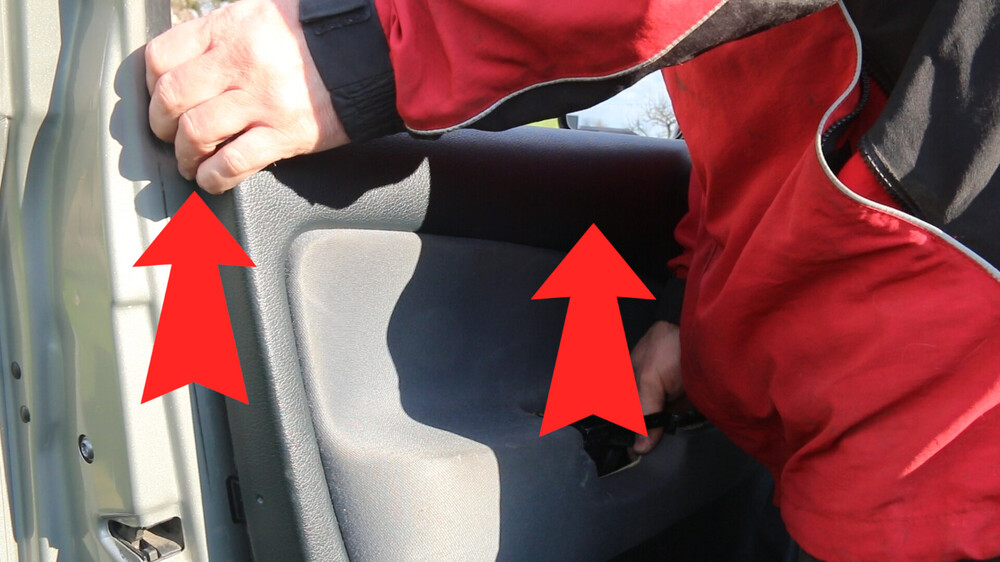

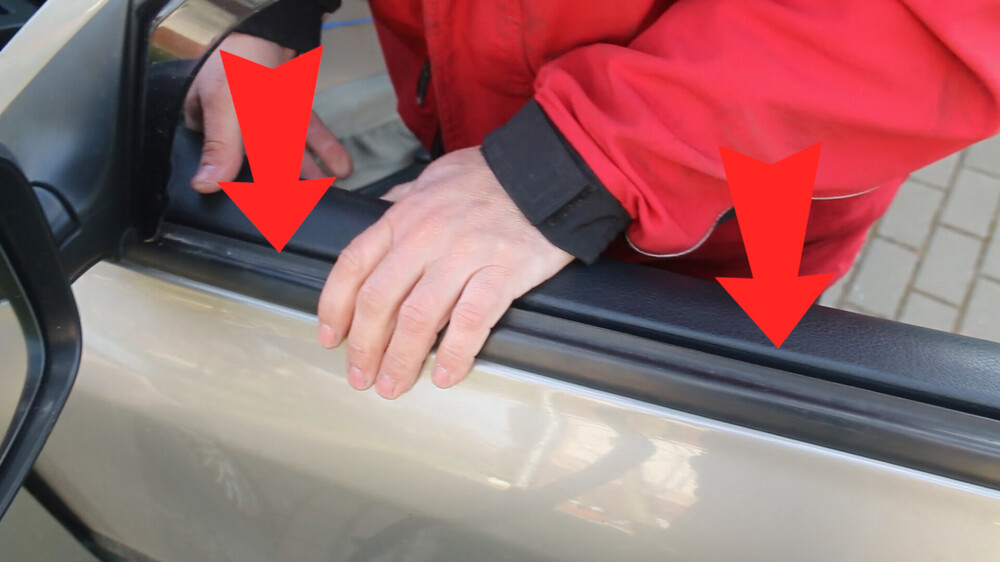

4. Demontujemy boczek.

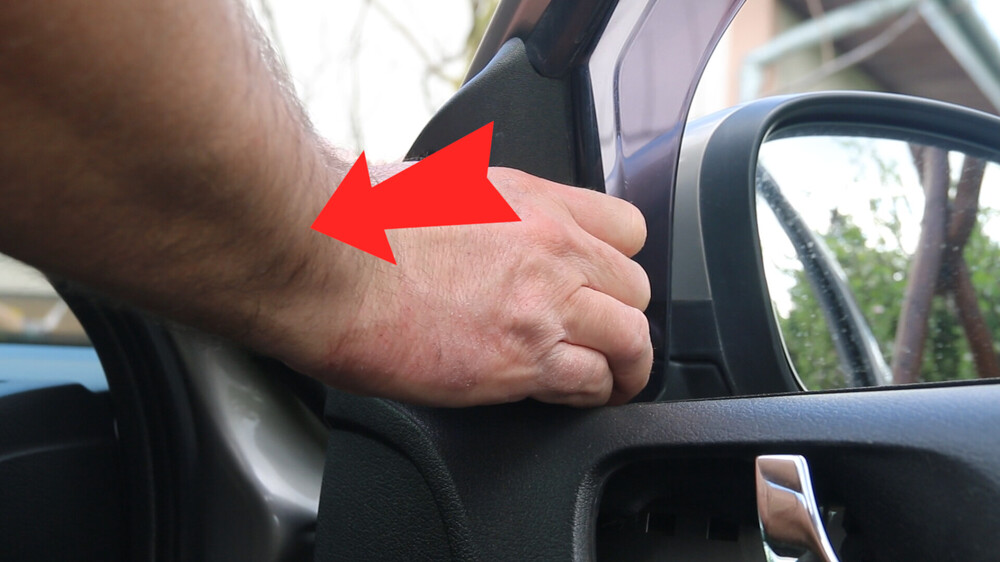

5. Zdejmujemy górny głośnik. [Na przykładzie prawej strony]

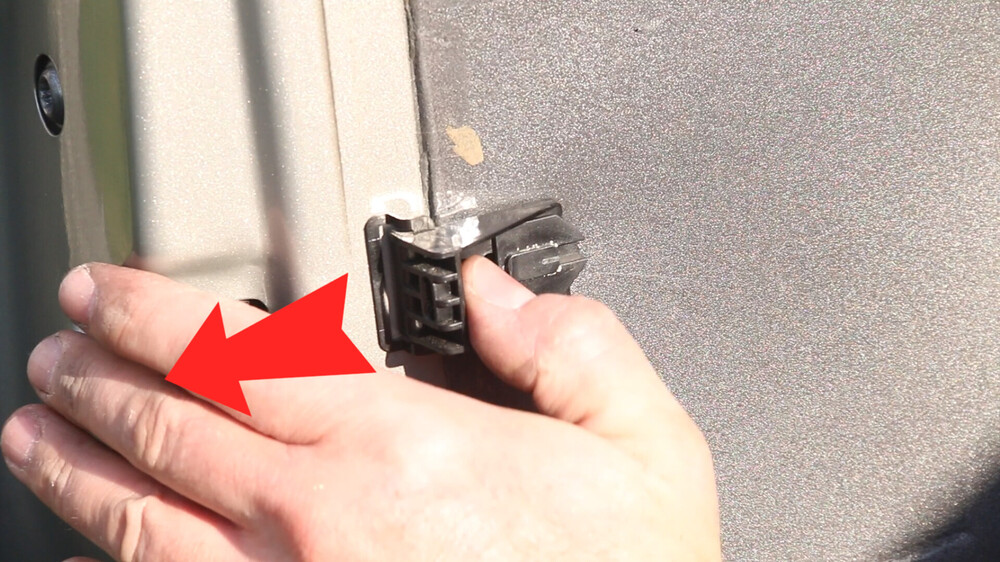

6. Wyjmujemy spinki.

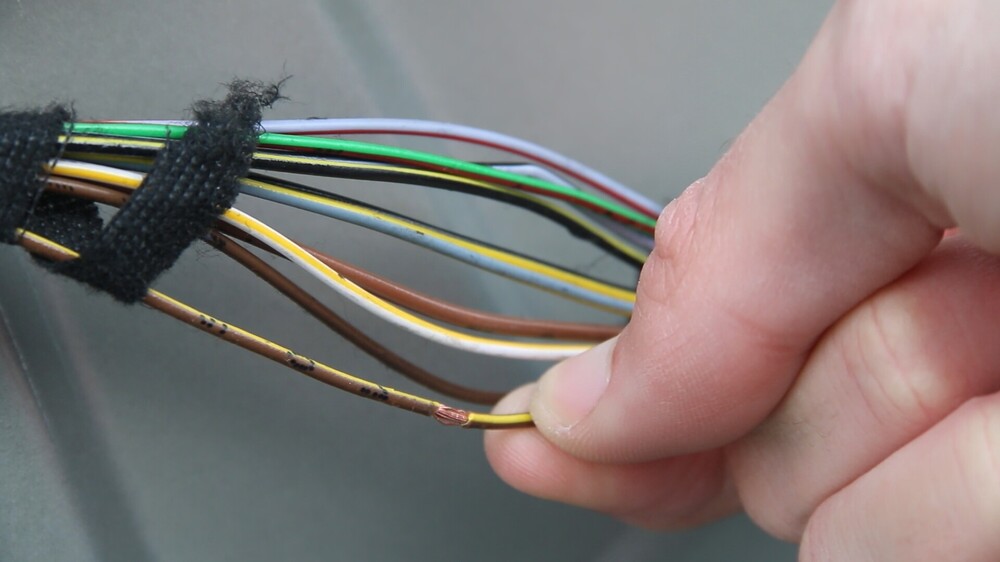

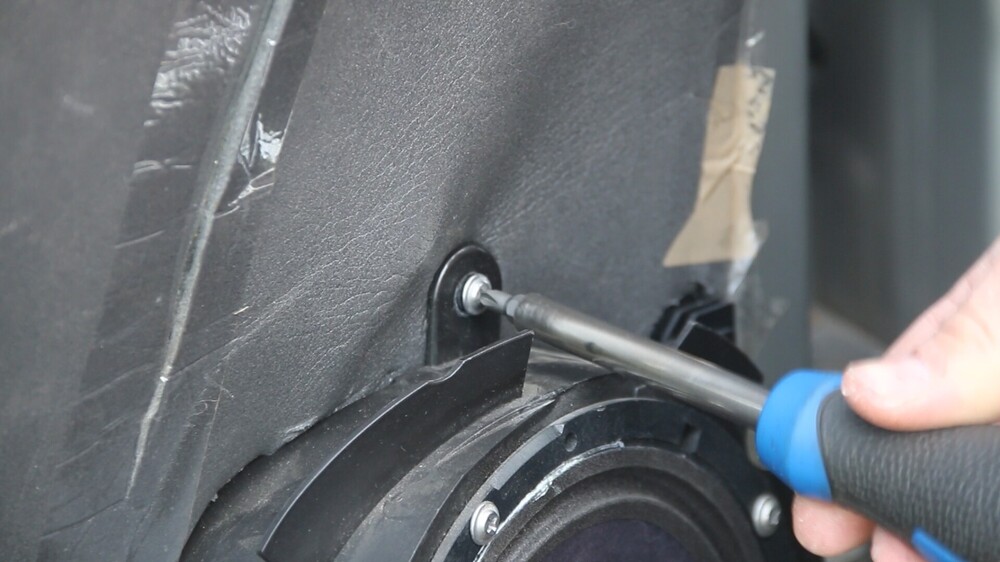

7. Lutujemy przewody i układamy wiązkę (w tym celu odkręcamy głośnik).

8. Lutujemy przewody do lampki.
9. Zakładamy piankę, głośnik i spinki.

10. Zakładamy i przykręcamy boczek (śruby pod uchwytem).

11. Przykręcamy wkręt pod klamką (Torx T20), montujemy przełącznik lusterek.
12. Zakładamy górny głośnik.
13. Montujemy rączkę z przełącznikiem szyb.

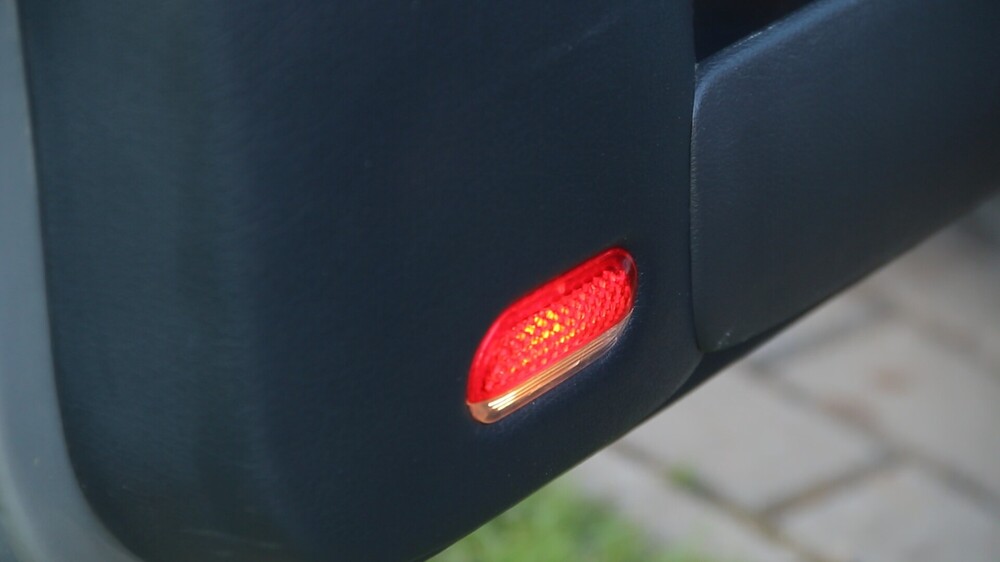

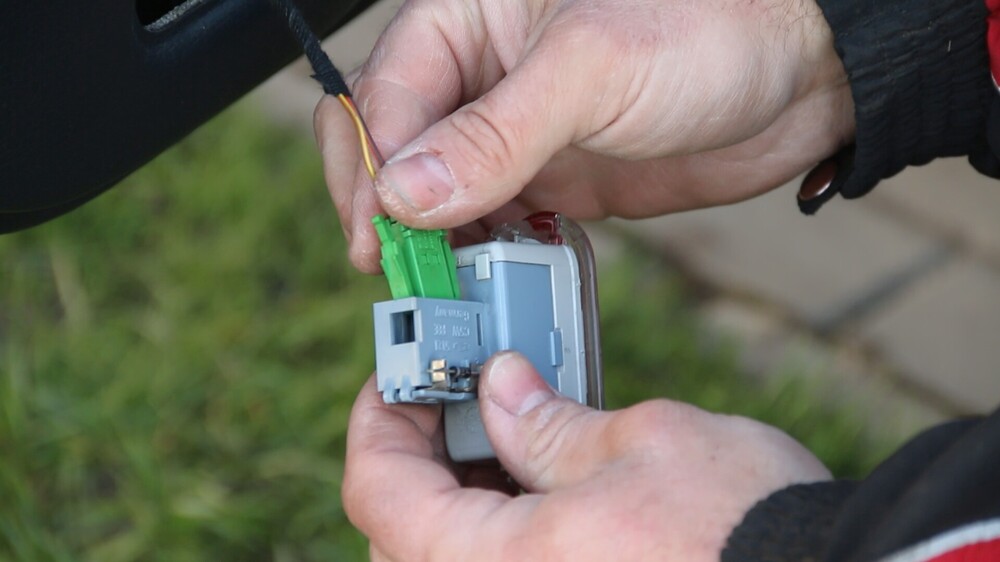

14. Wpinamy lampkę.

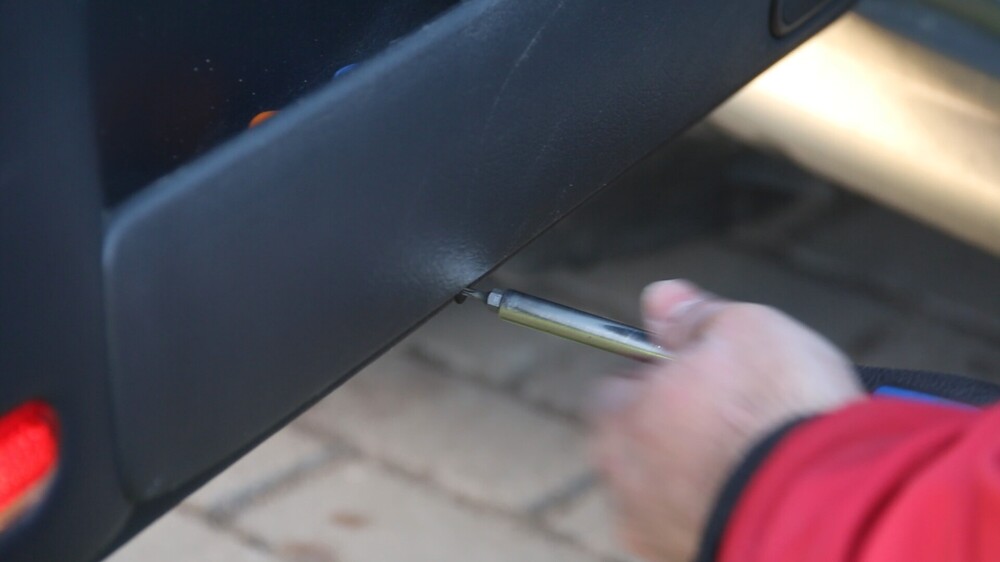

15. Przykręcamy boczek (Torx T15).

16. To samo wykonujemy po prawej stronie

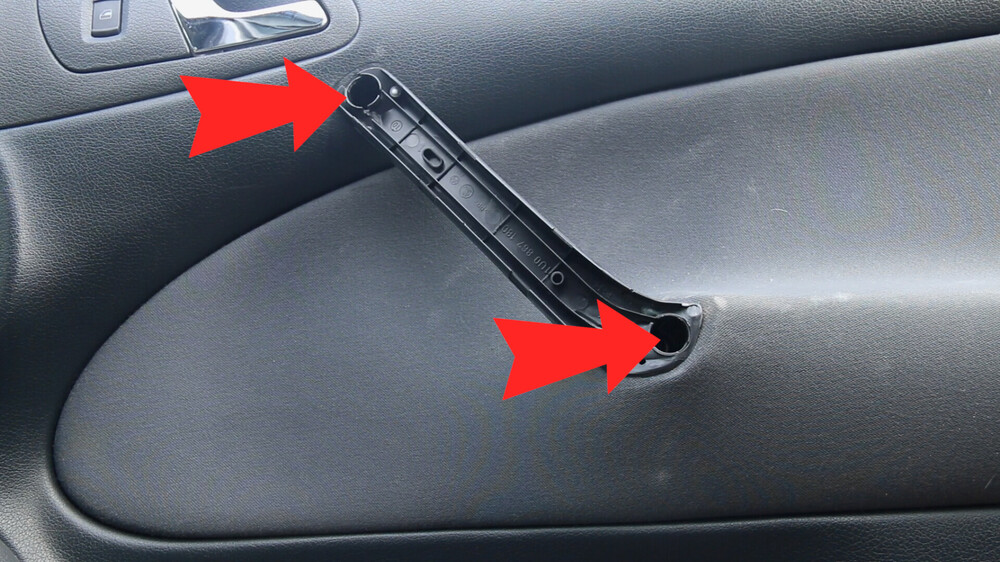

 Śruby znajdują się pod rączką (na jej końcach).
