octavia 3 Montaż CB Radio O3 by motomat

Witam. Jako, że w ostatnim czasie sam szukałem inspiracji na montaż CB w swojej Octavi III FL postanawiam wrzucić fotki z mojej samodzielnej realizacji. Pomysł autorski własny.

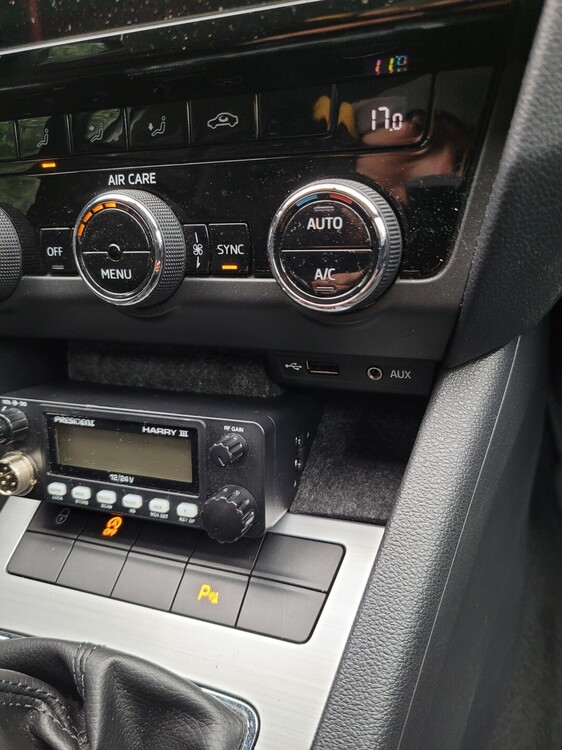

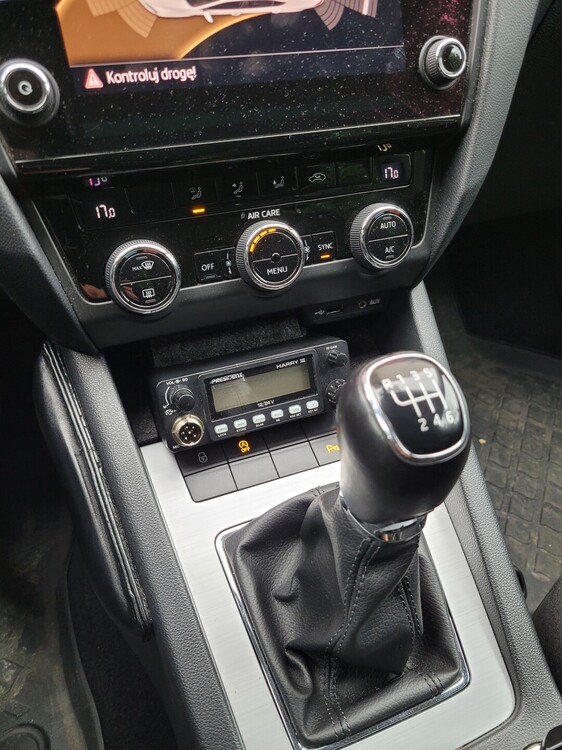

W przeszłości posiadałem Octavię I i umiejscowienie radia jak i anteny było identyczne. Uważam, że dostęp do radia jest bardzo dobry, wygląda to elegancko i praktycznie. Pomiedzy radiem, a ściankami tunelu docięta pod kątami płyta meblowa cieńka i naklejony filc. Pod panelem klimatazacji gąbka twarda i naklejony filc. Radio nie rusza się w pionie i poziomie, siedzi ciasno.

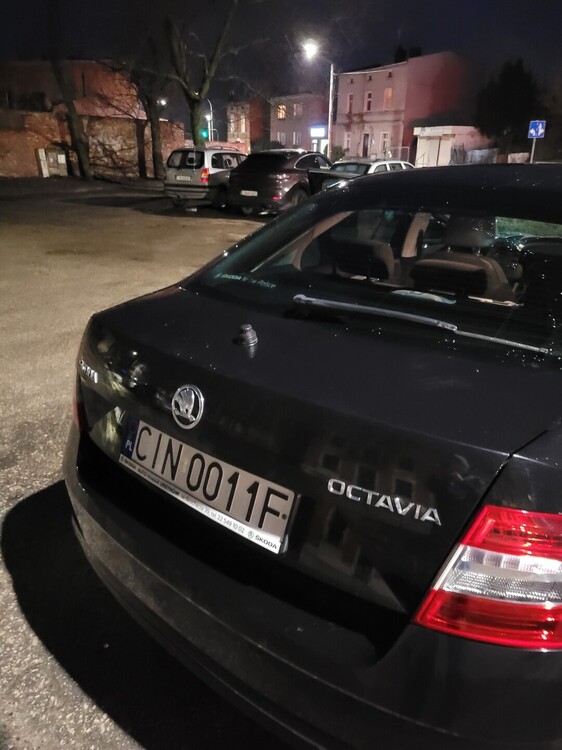

Antena zamontowana na stałe w klapie bagażnika na główce PL. Zapytacie dlaczego nie w dachu? Dlatego, że mam garaż i zakładam tylko na trasy, a nie lubię się brudzić o karoserię. Tutaj mam wygodny dostęp. U mnie się sprawdza. Zasięg dobry, SWR 1,1.

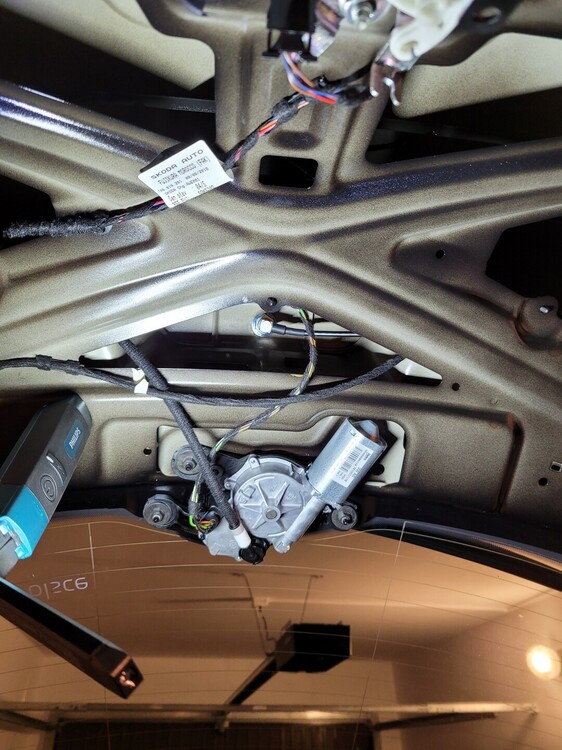

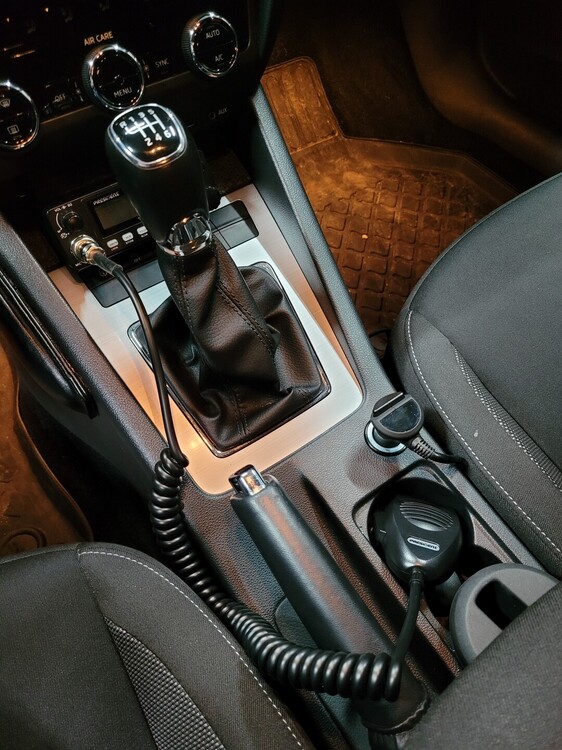

Zasilanie od radia podpięte bajpasem w wolny bezpiecznik, masa pod śrubę koło bezpieczników. Dodatkowo na kablu filtr przeciwzakłóceniowy oraz tuby ferrytowe. Zewnętrzny głośnik pod fotelem kierowcy, kabel puszczony w tunel środkowy. Kabel anteny puszczony w profilu klapy, potem w gumowy lącznik gdzie idą kable, podsufitką, nadkolem i plastikami w progach aż do radia.

6m kabla RG-58 Satec Premium. Główka PL Sirio. Niestety żeby przedziać kable przez gumowy łącznik i żeby nie rozbierać wszystkich plastików nad programi trzeba kabel prowadzić bez wtyku UC-1. Lutowałem po dojściu na miejsce. Jak macie pytania zapraszam. Troszkę czasochłonne to było ale warto i ważne, że mi się podoba i spełnia funkcję.

President Harry III + Sirio ML-145
