Cześć,

zapraszam do relacji z montażu oświetlenia wokół drzwi w Octavii 3.

Każdy wykonuje modyfikacje na swoją odpowiedzialność.

Film:



W przednich drzwiach zamiast białych lampek zamontowaliśmy projektory wyświetlające logo. Podłączamy je do lampek ostrzegawczych (pin 16 - zasilanie, pin 5 - masa w niebieskiej wtyczce sterownika drzwi).

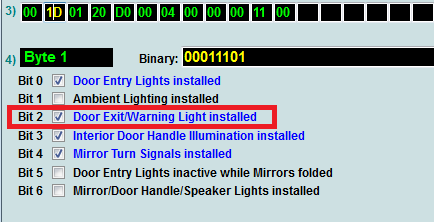

Jeśli samochód nie posiada lampek ostrzegawczych, należy je zakodować (aby sterownik podawał napięcie). W sterownikach drzwi trzeba aktywować bit 2 w bajcie 1:



Części:

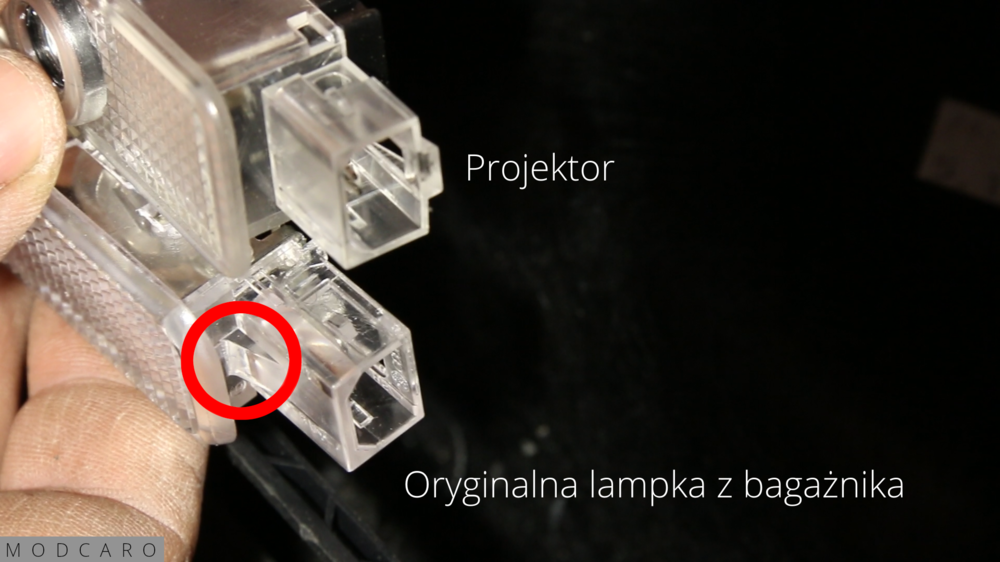

- 2 projektory i 2 białe lampki (lub 4 lampki),
- 2 czerwone lampki,
- 4 wtyczki 893 971 632 (lub 6),
- 8 konektorów 000 979 133 E (lub 12),
- 2 wtyczki do projektorów + konektory (użyliśmy uniwersalnych)
- przewody.


Schemat do tylnych lampek:

Pin 1 [masa] - pin 2 (lewe drzwi), pin 5 (prawe drzwi) zamka [czarno-szary]

Pin 2 [zasilanie] - pin 2 sterownika drzwi [czerwono-biały]

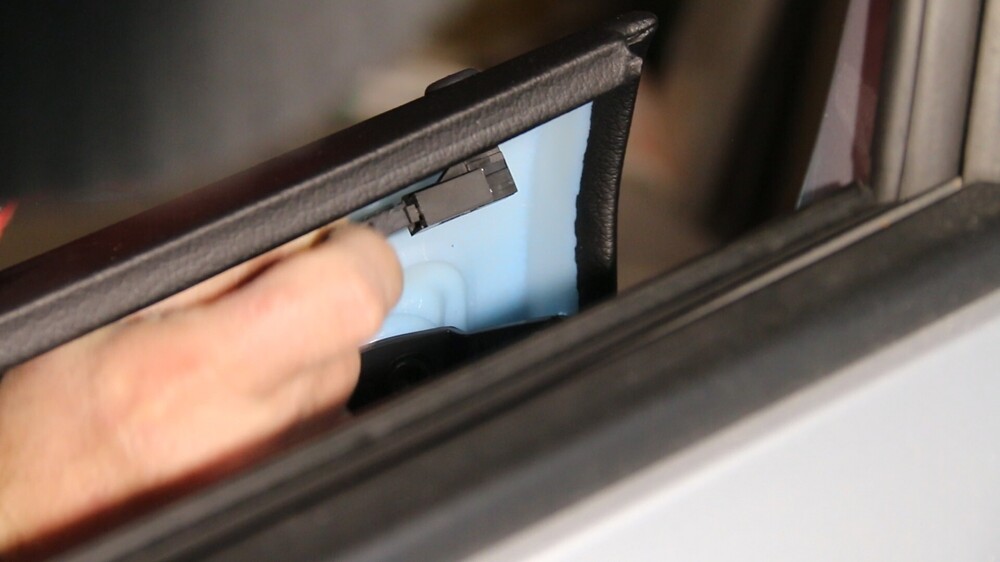

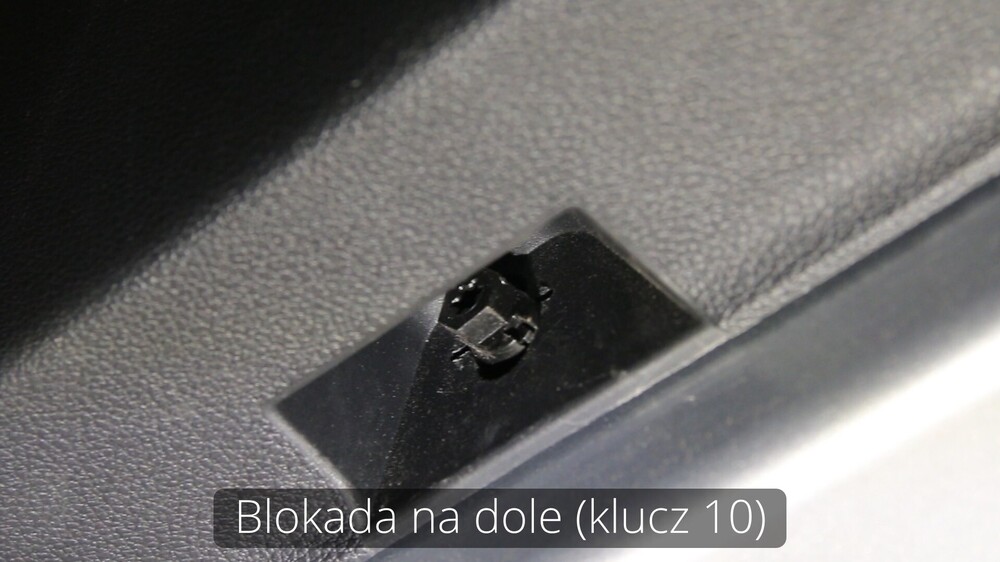

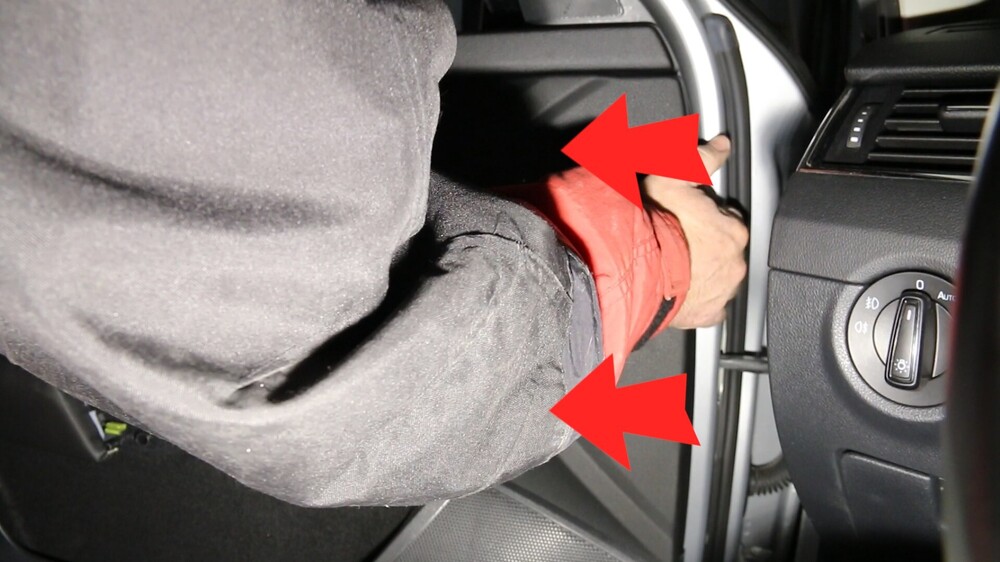

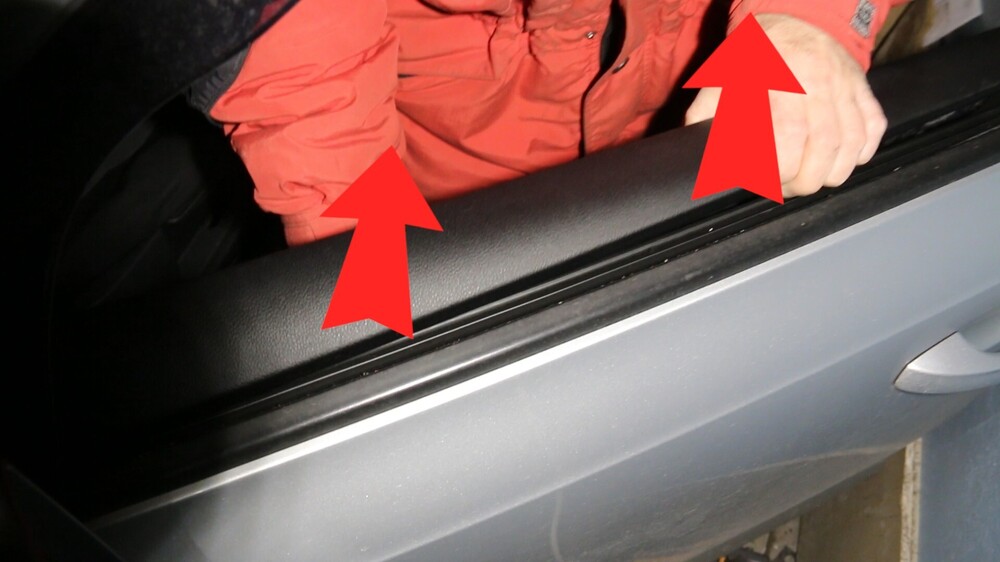

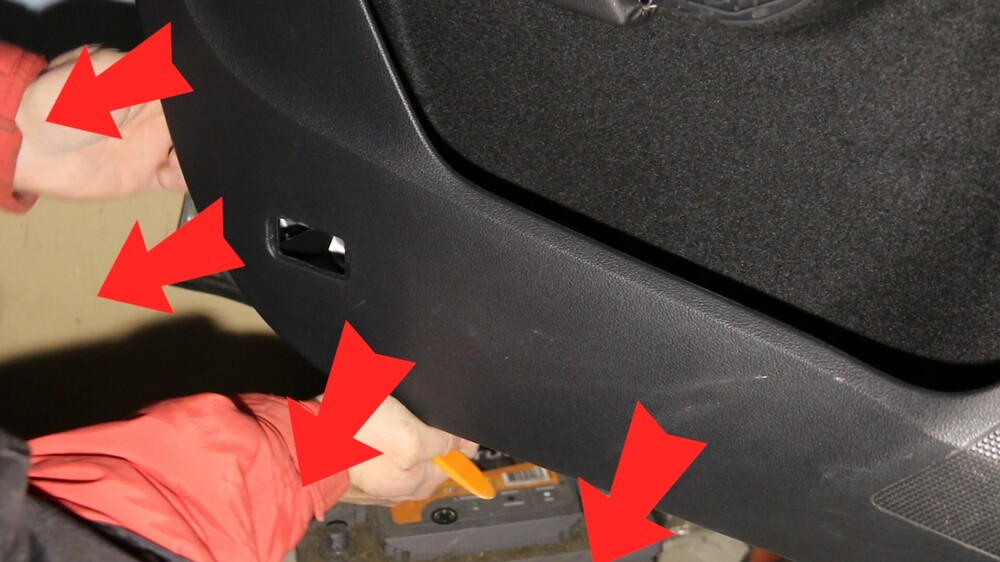

1. Demontujemy boczek drzwi kierowcy.

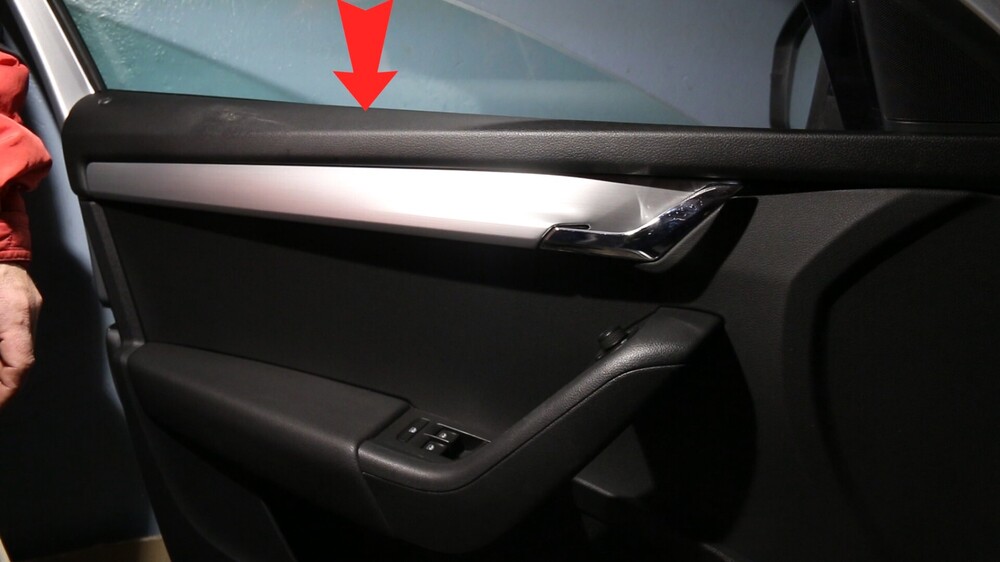

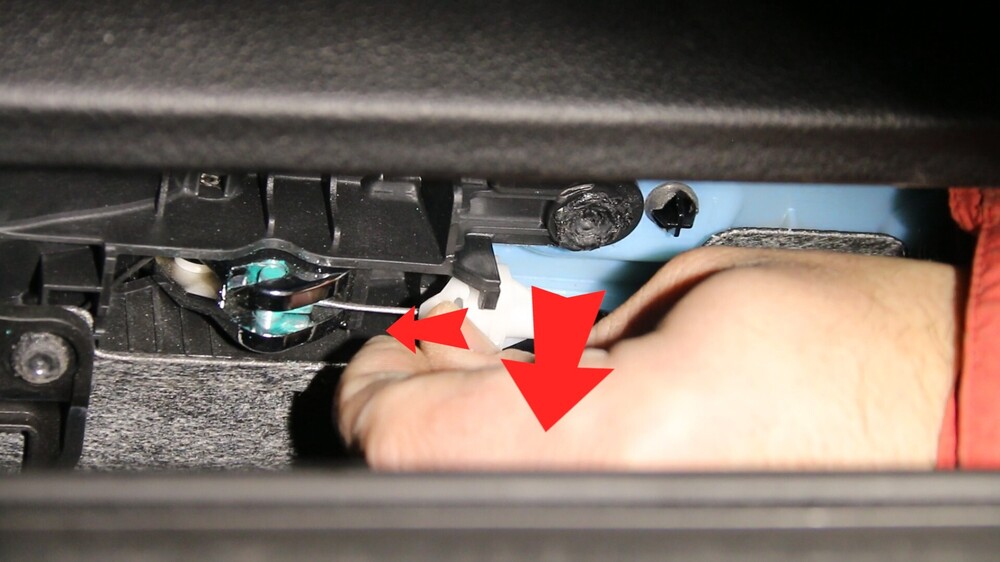

Opuszczamy szybę:

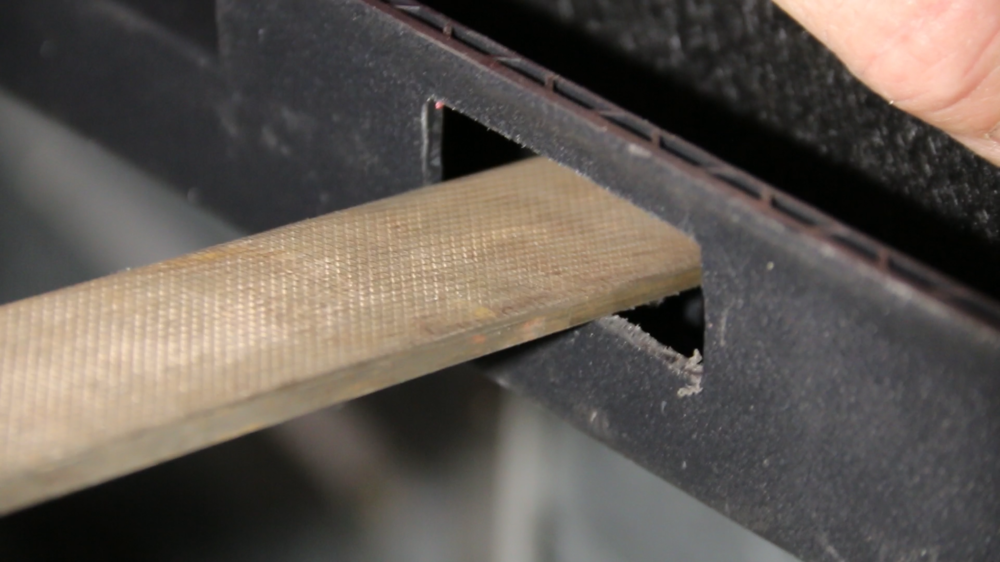

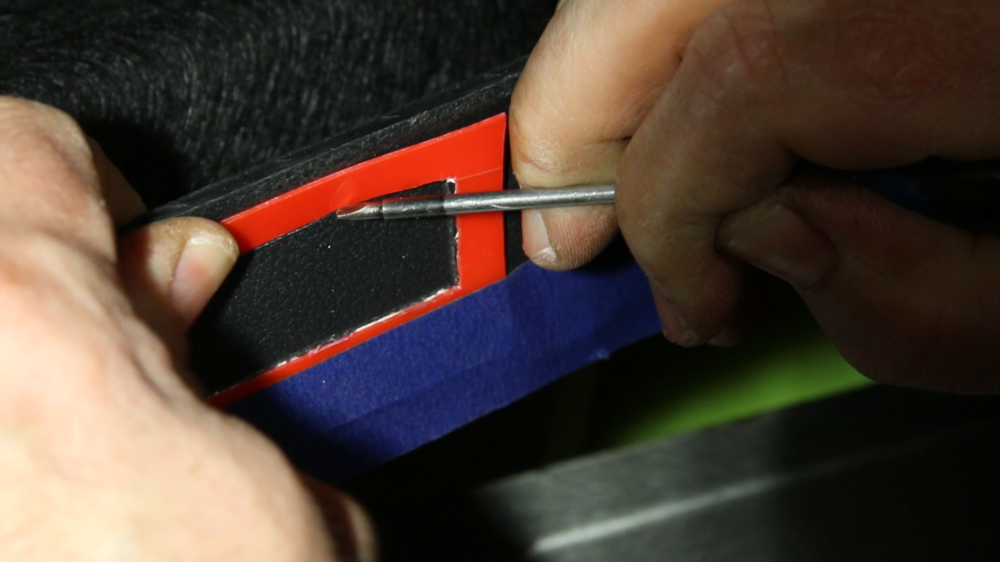

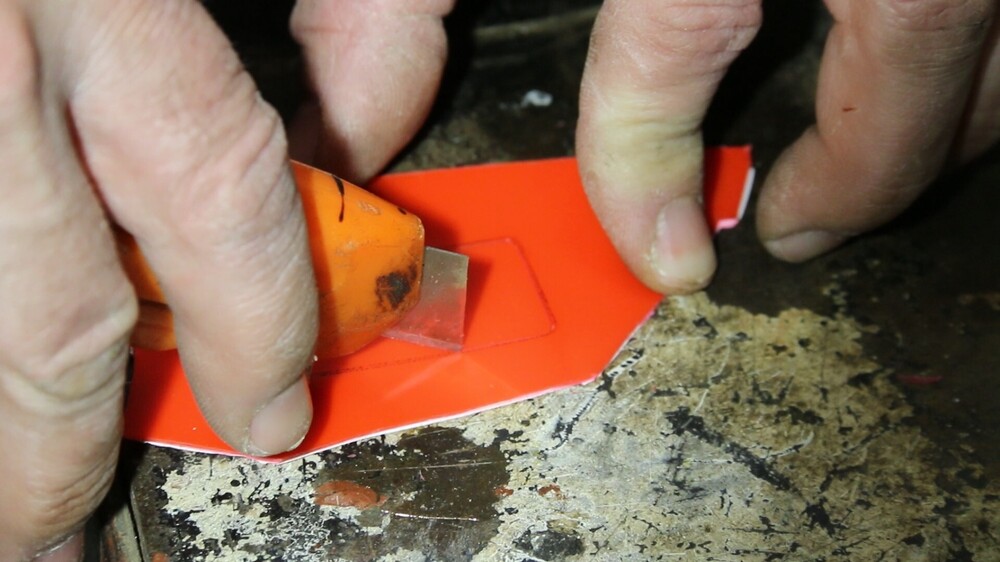

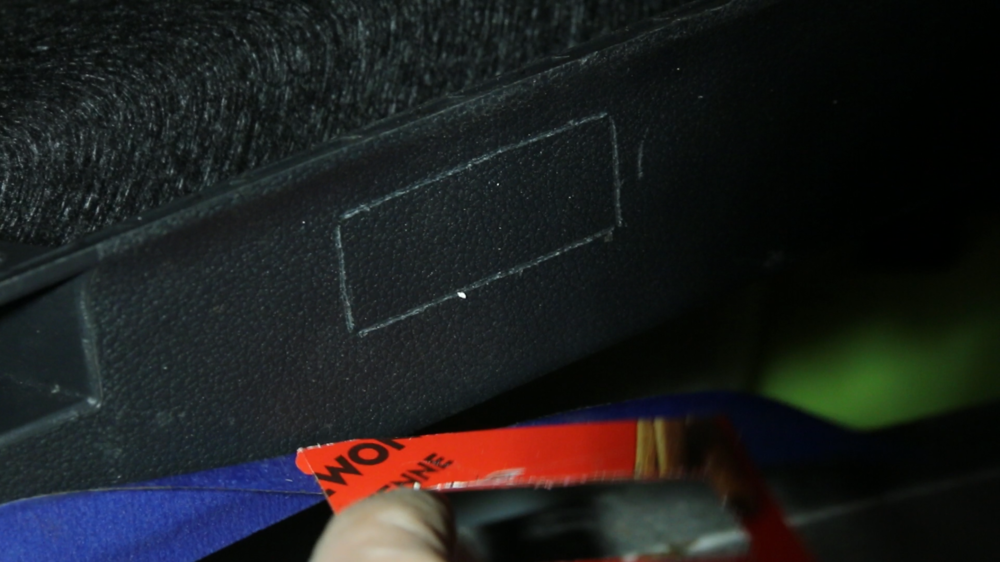

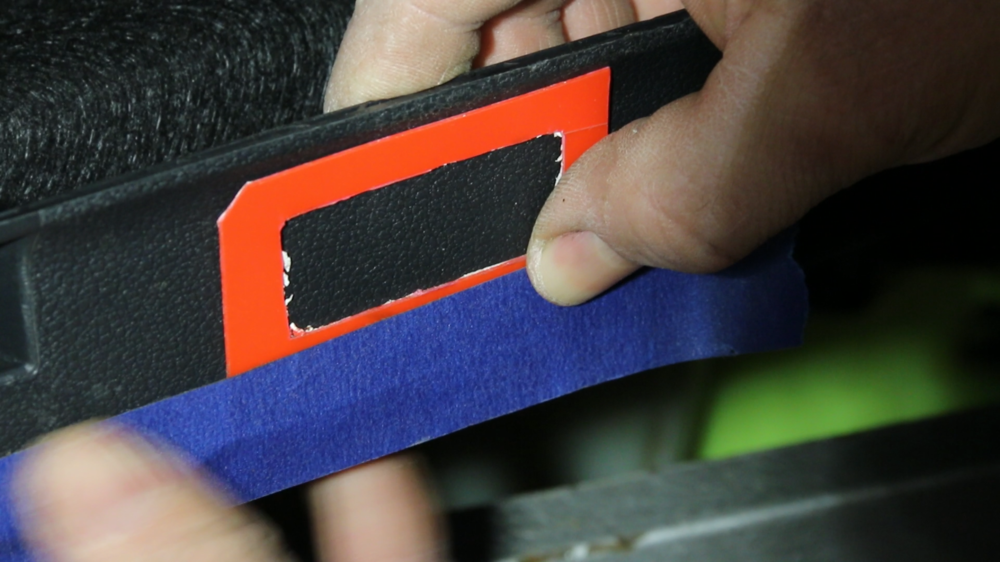

2. Odrysowujemy i wycinamy szablon (tak aby otwór był lekko mniejszy - powiększymy go i dopasujemy do lampki).

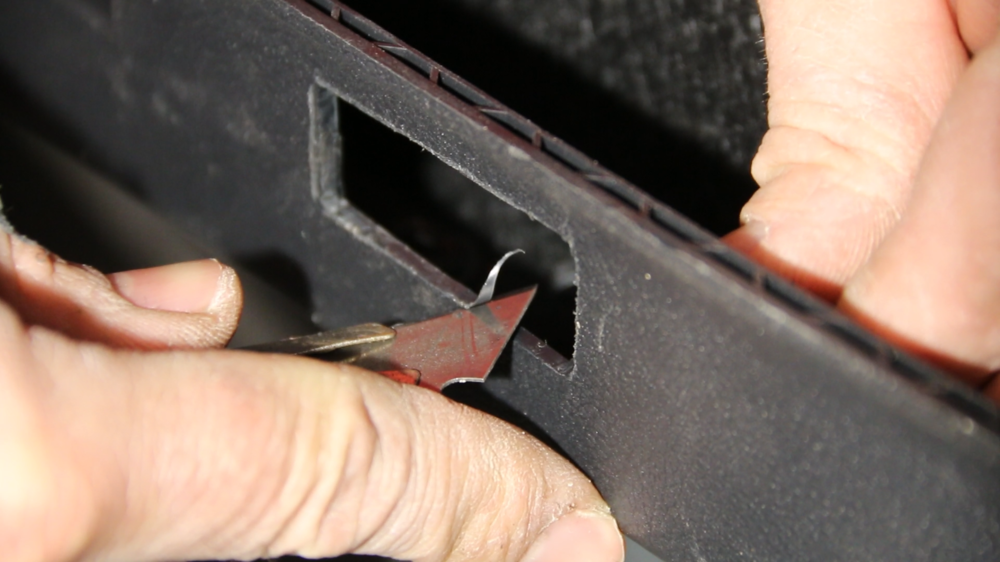

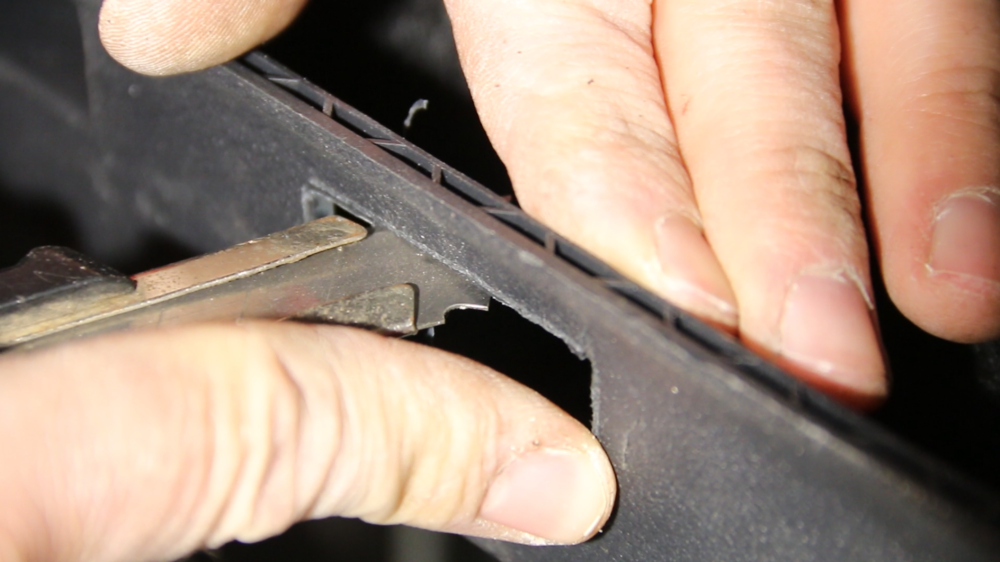

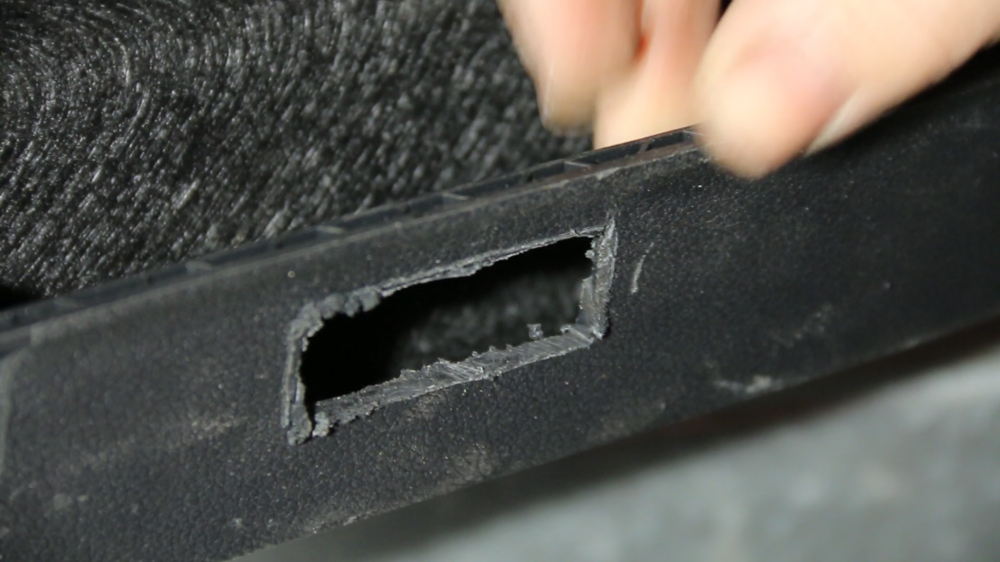

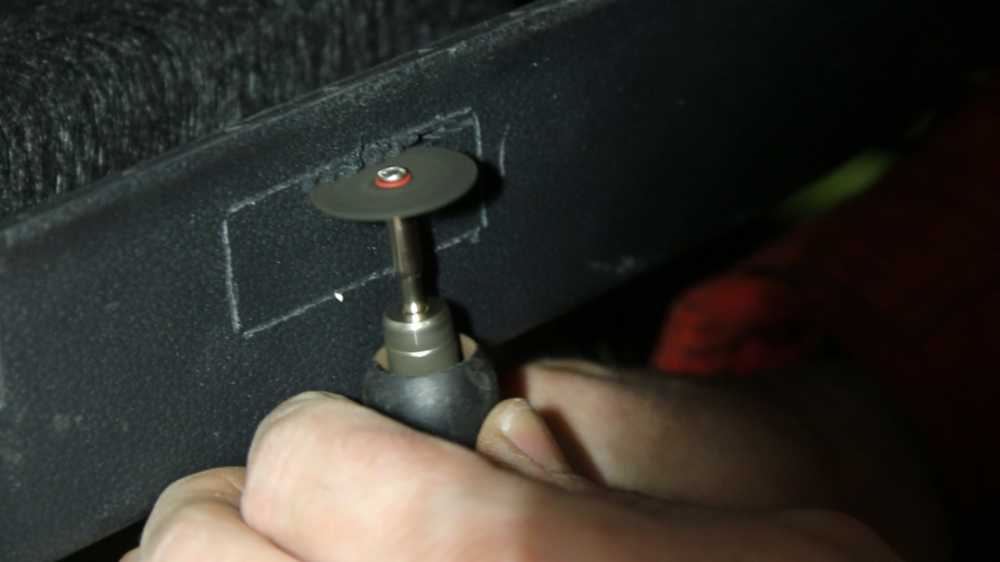

3. Wycinamy otwór.

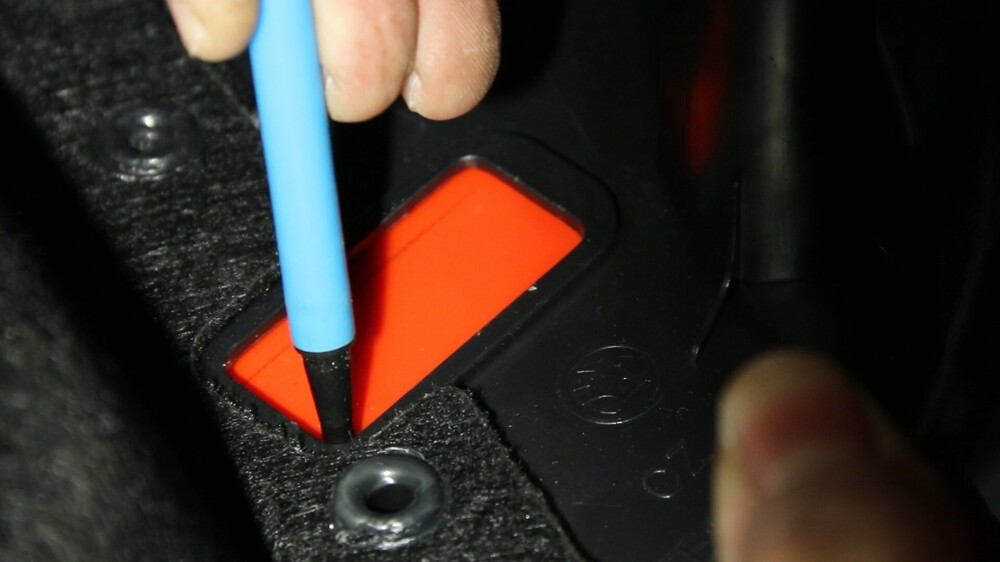

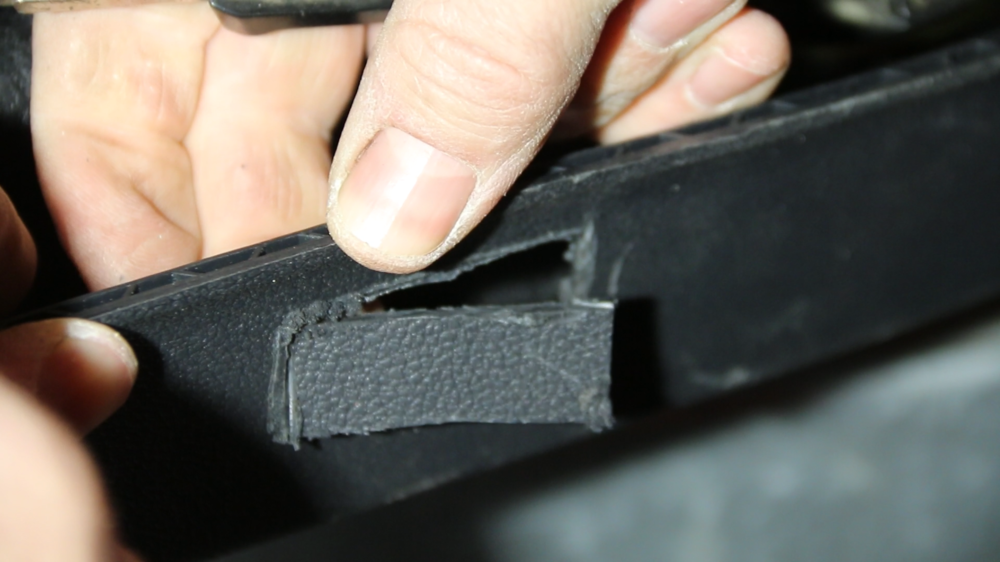

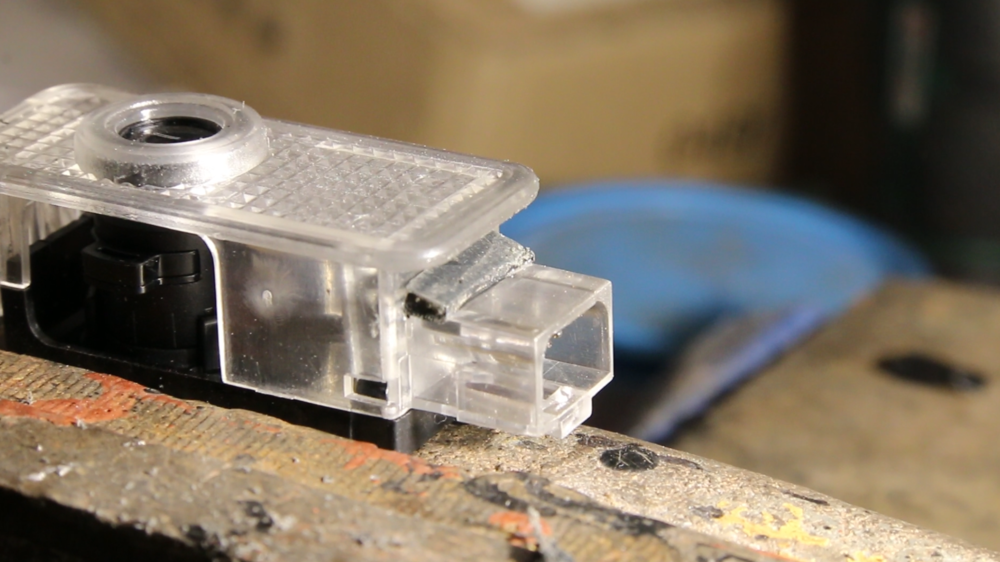

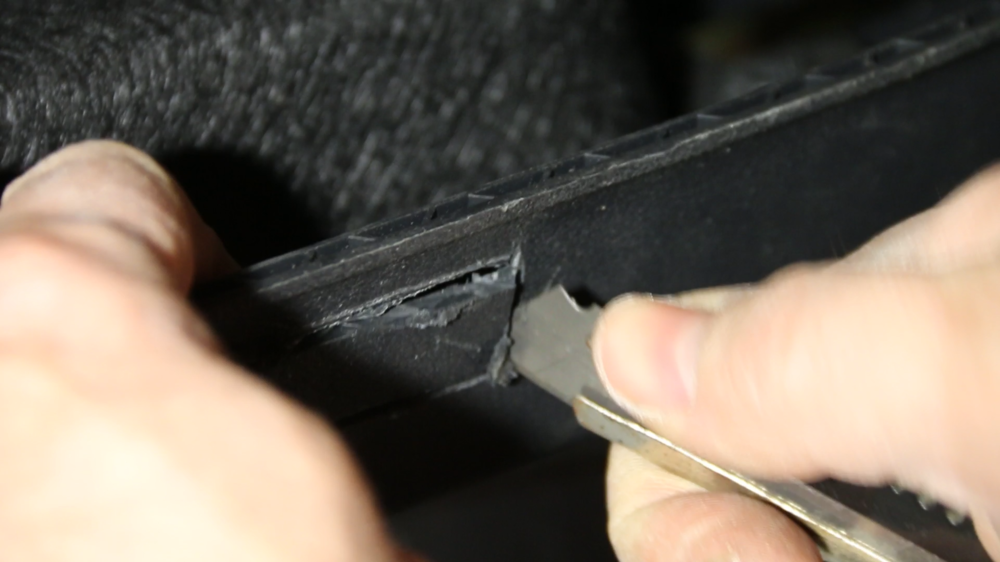

Projektor z jednej strony jest luźny, dlatego z wyciętego fragmentu boczka dokleiliśmy blokadę.

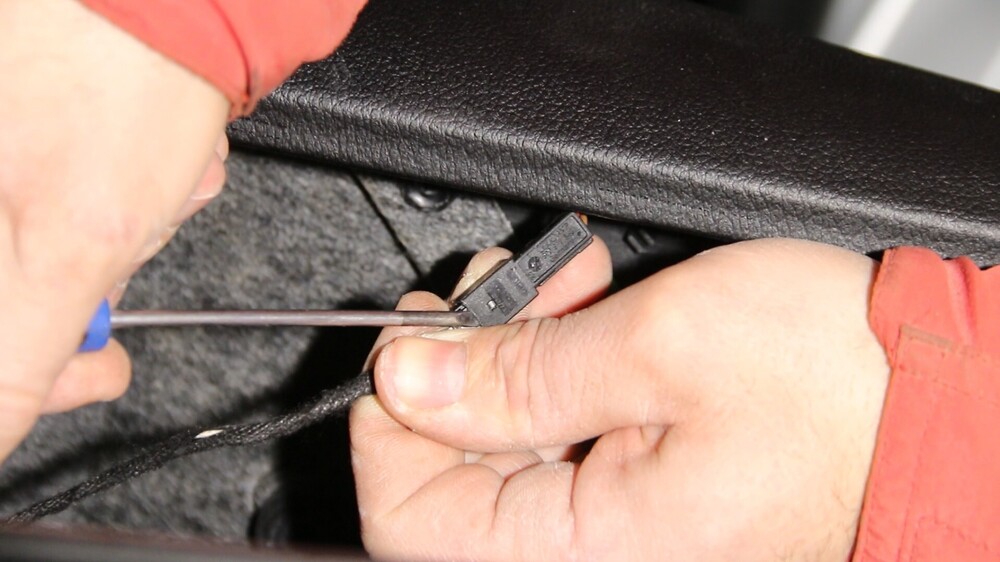

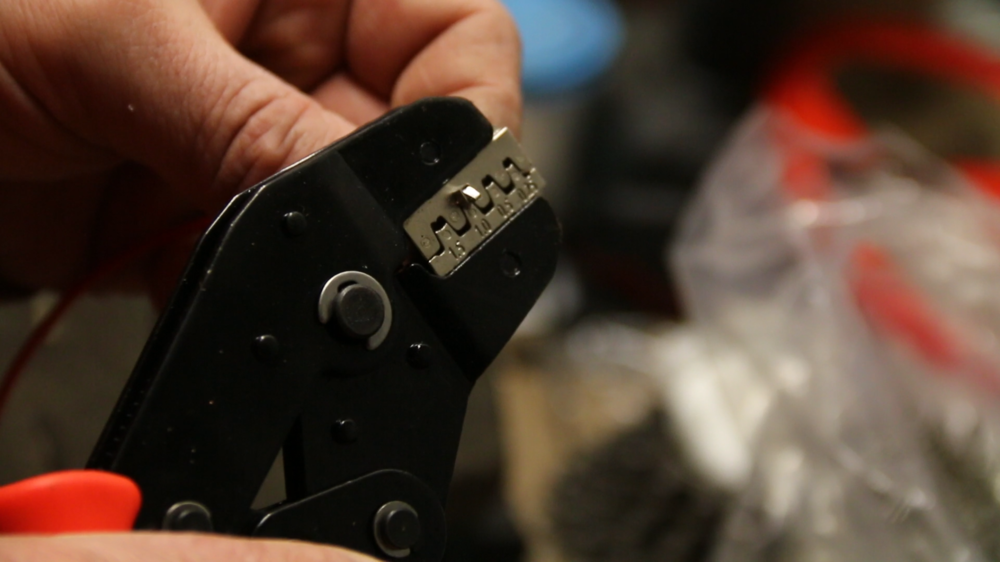

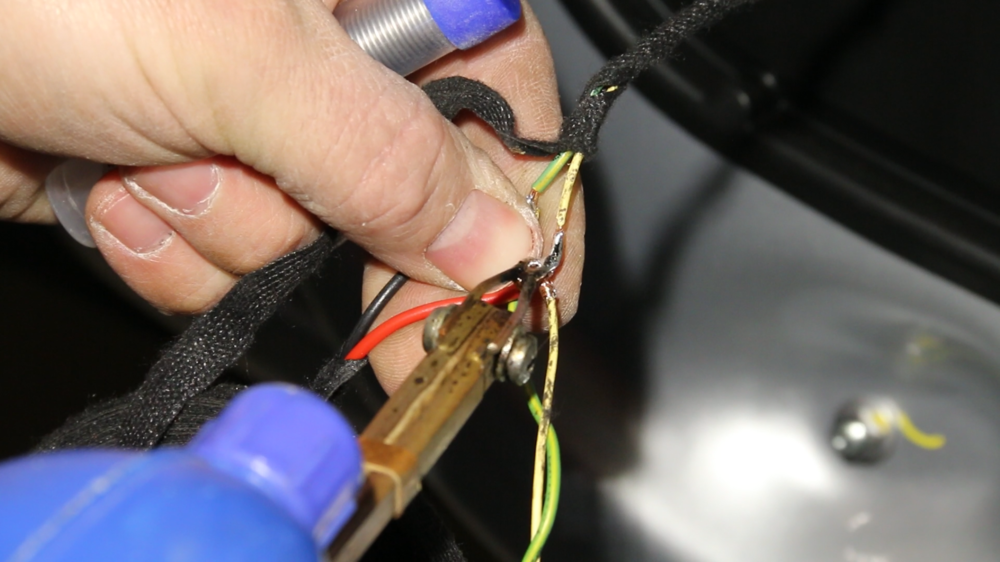

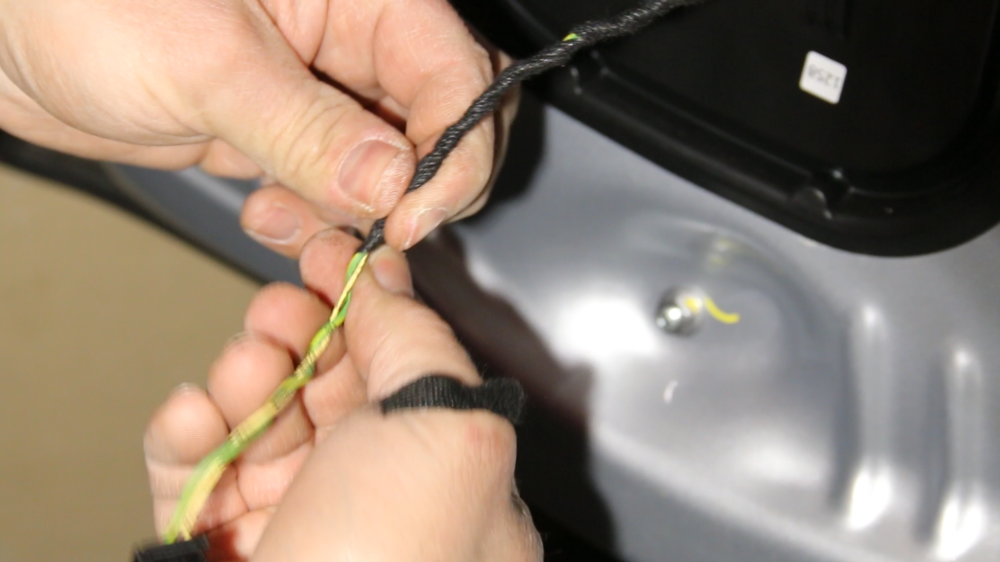

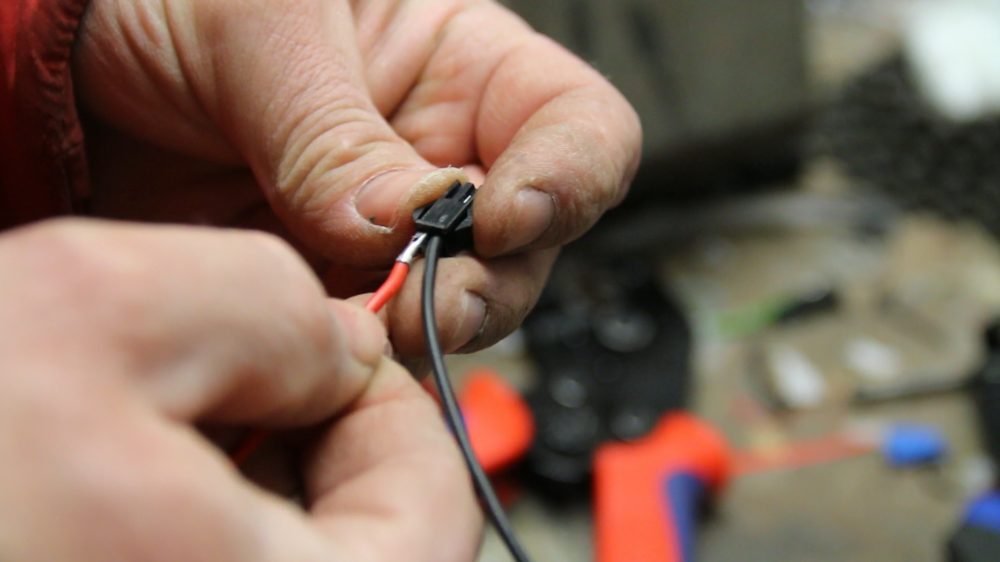

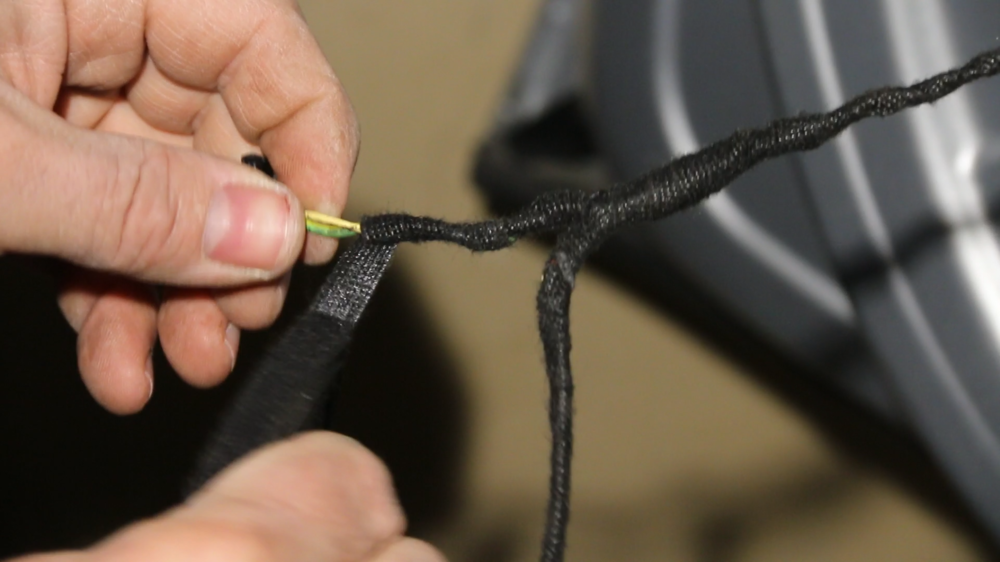

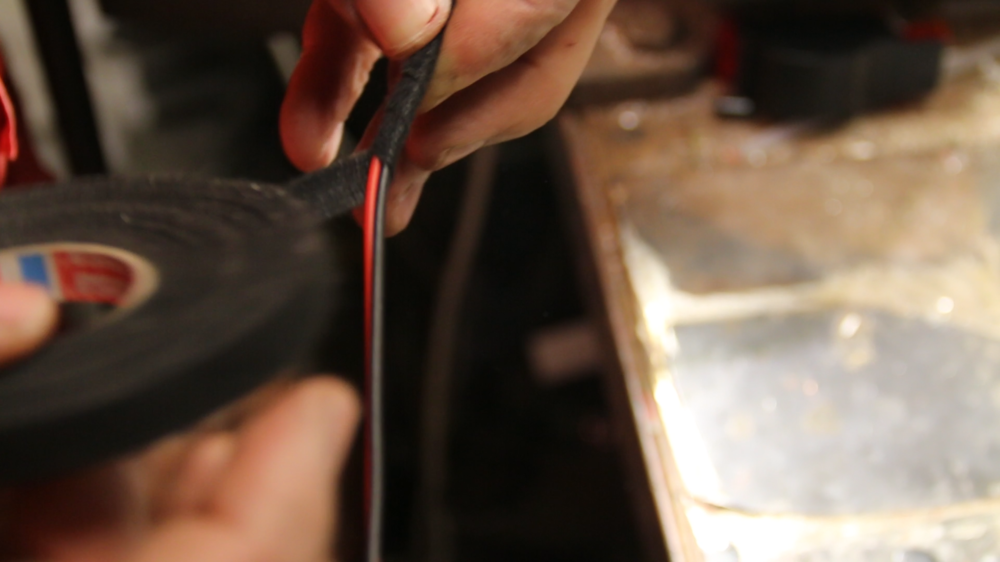

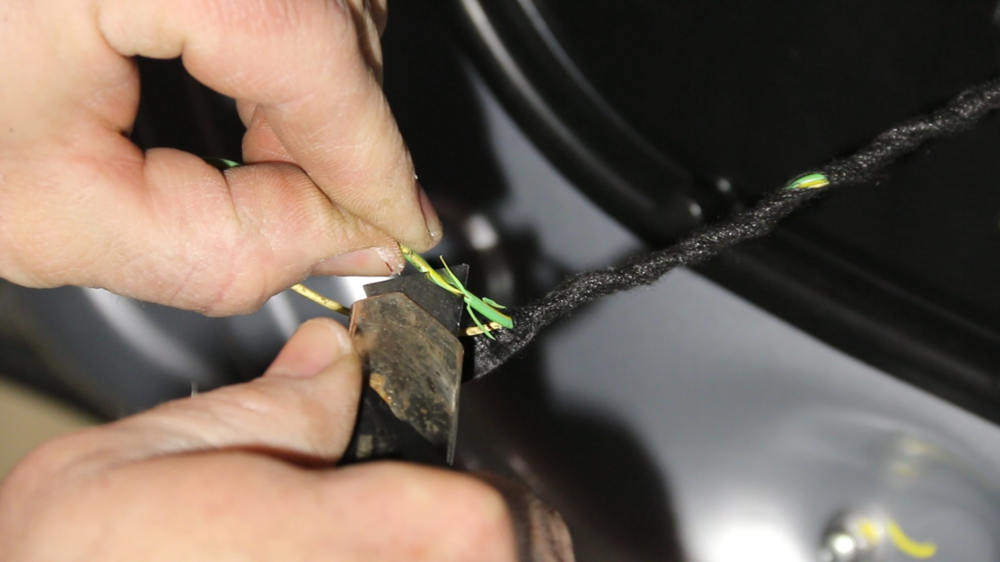

4. Robimy wiązkę (do projektorów użyliśmy uniwersalnych wtyczek).



5. Montujemy boczek.





6. Demontujemy boczek prawych, przednich drzwi.

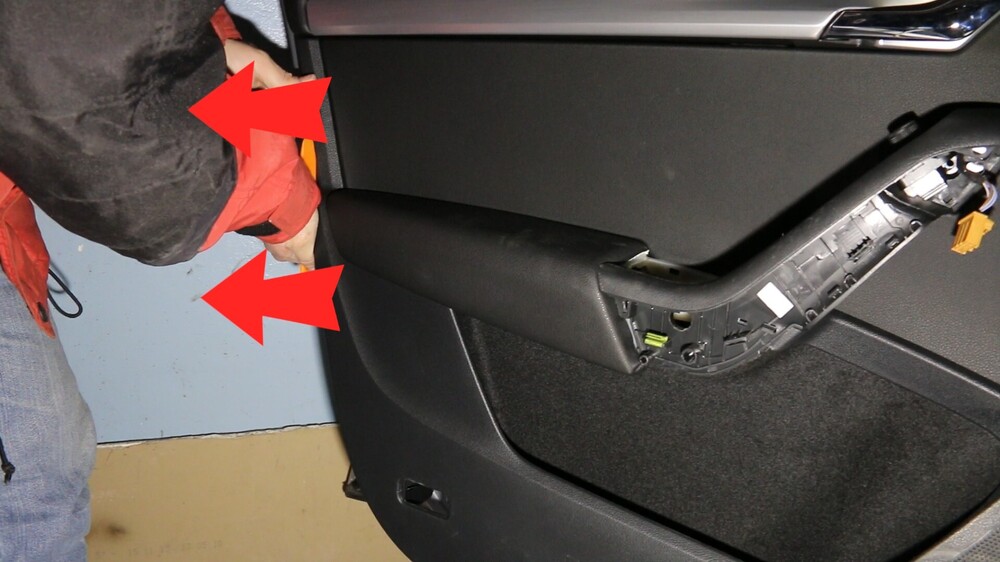

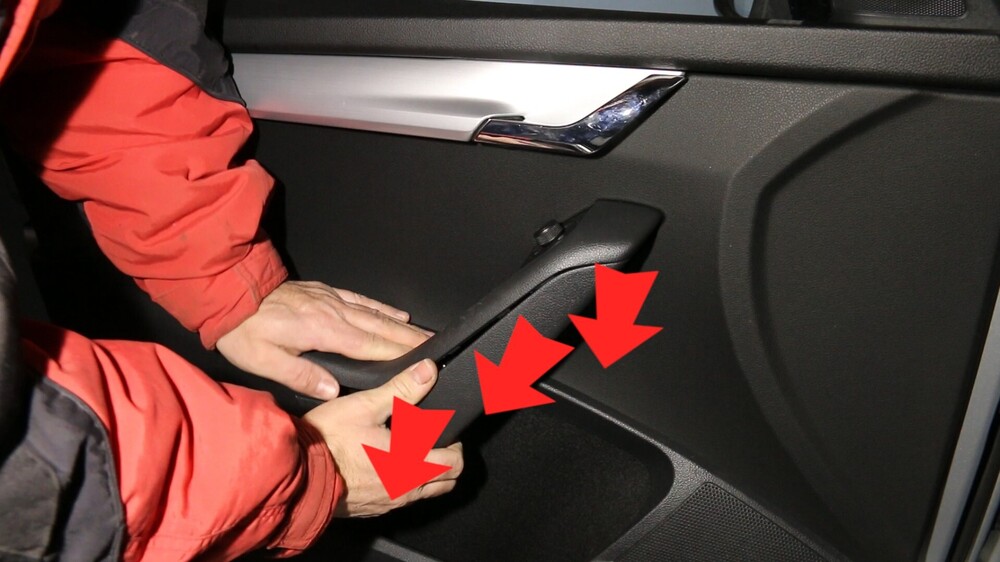

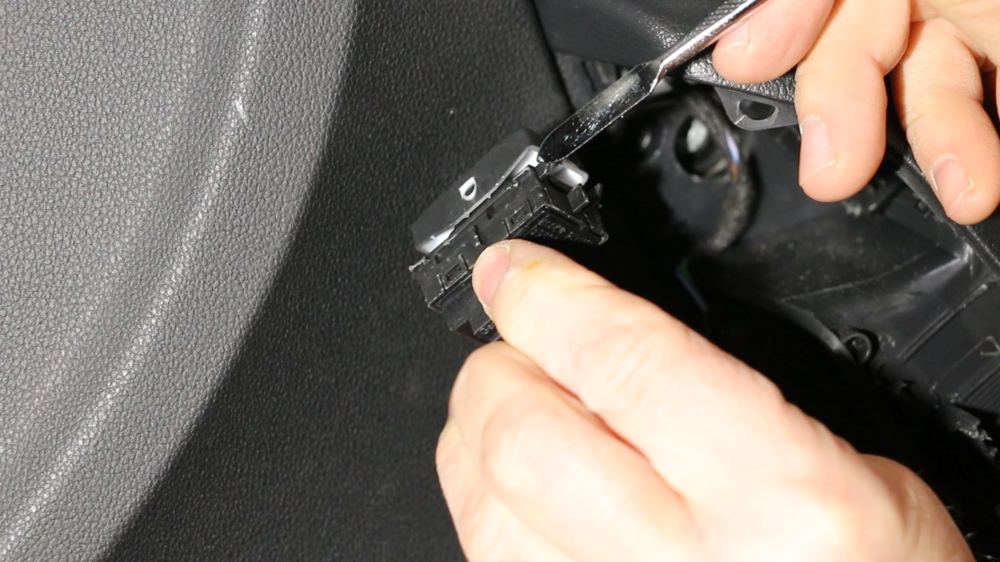

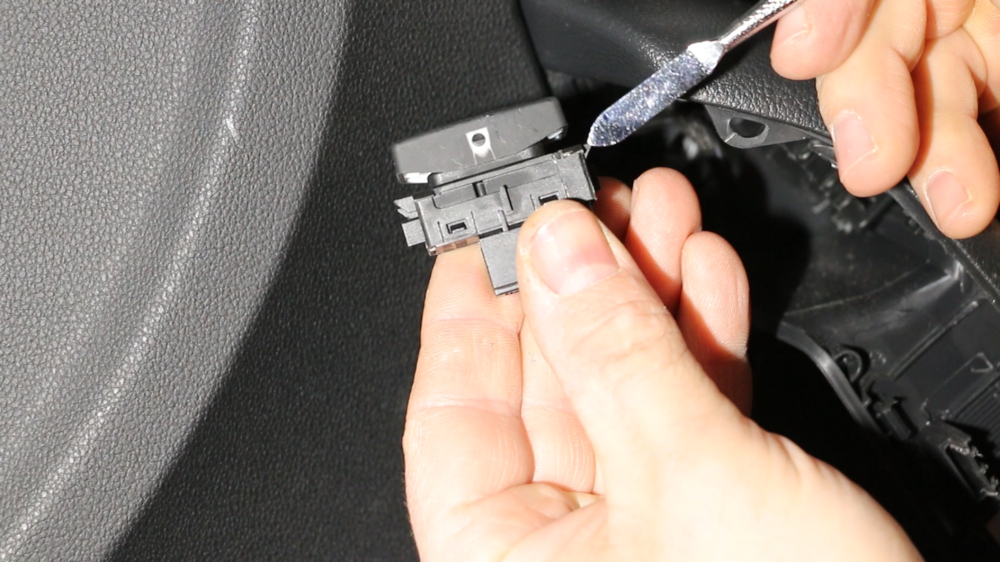

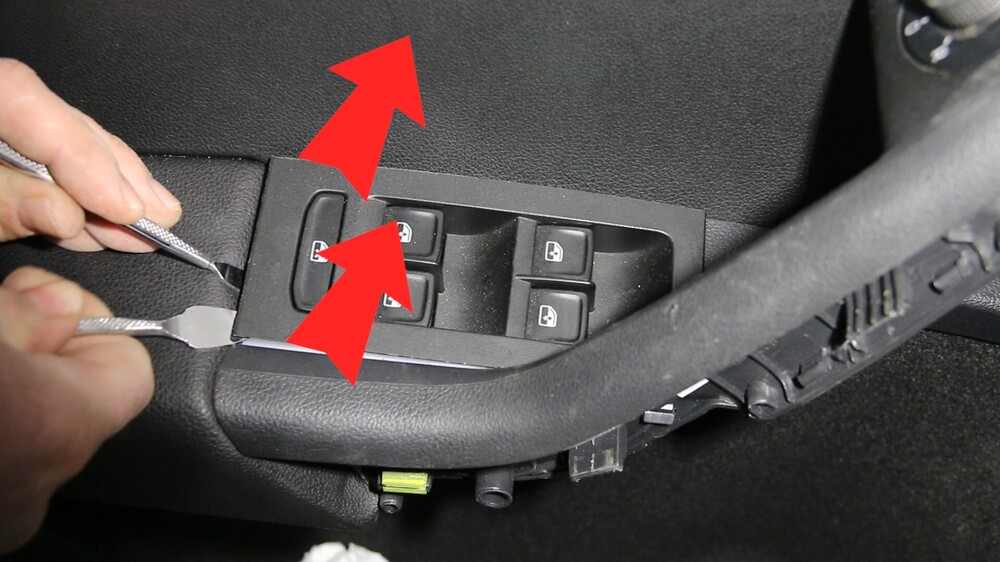

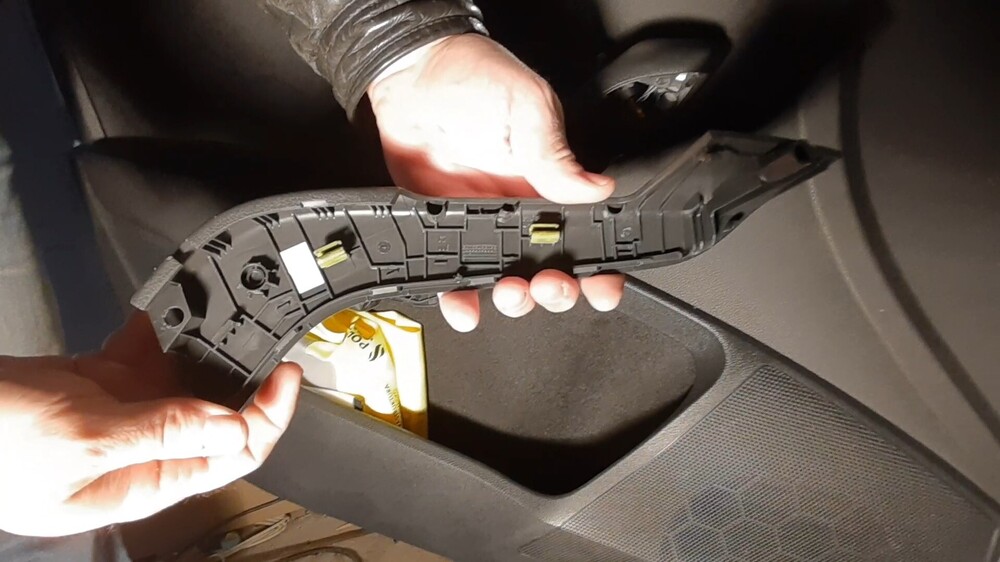

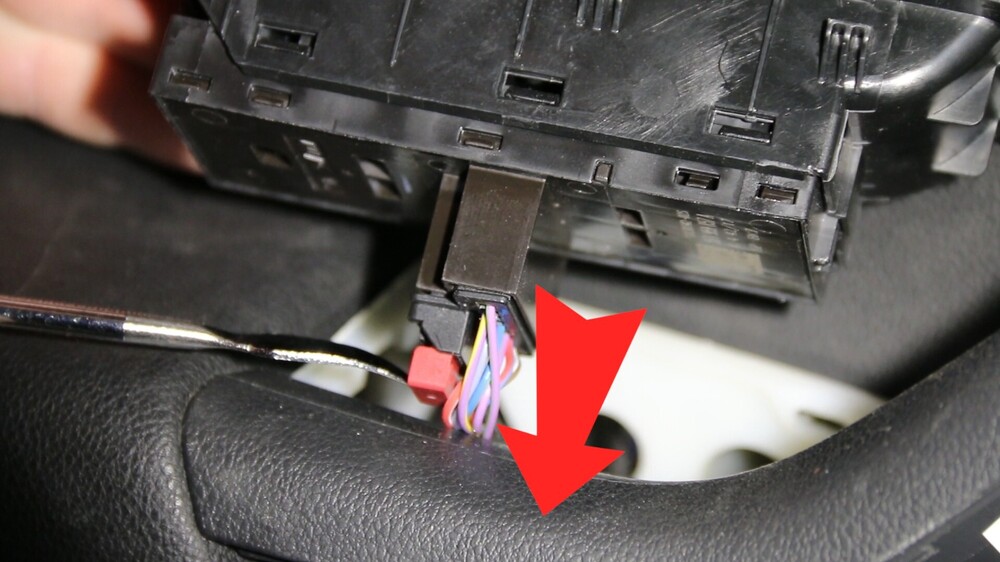

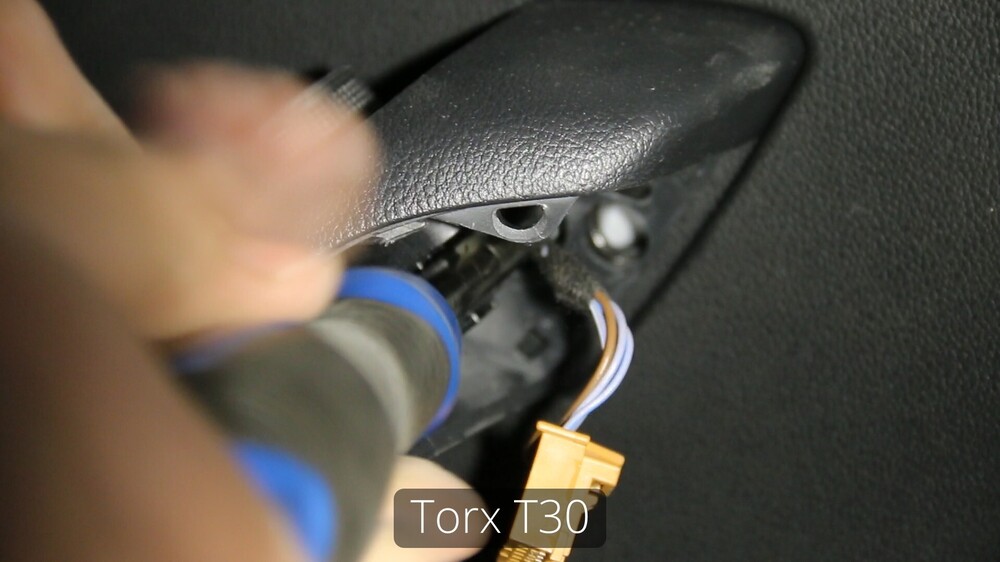

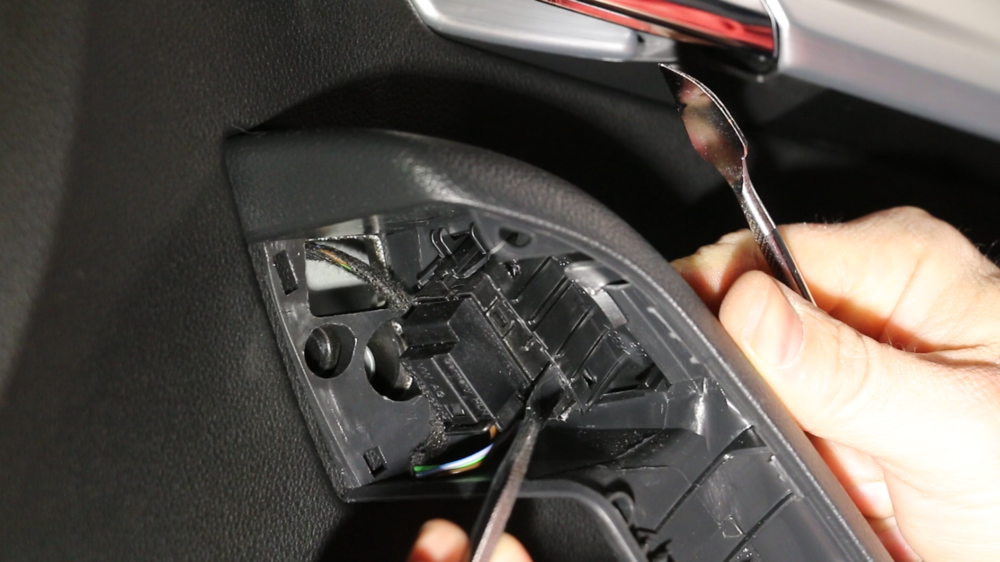

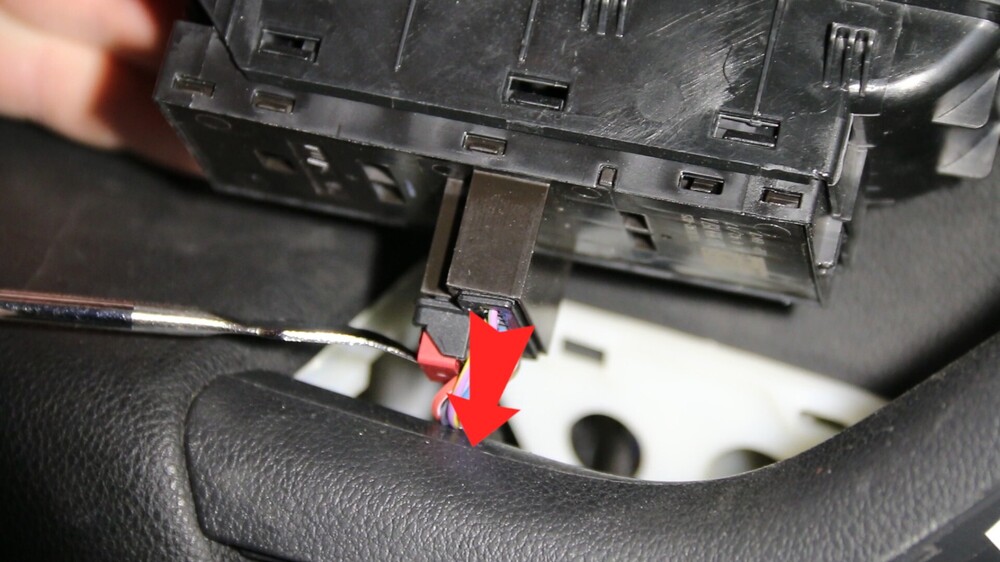

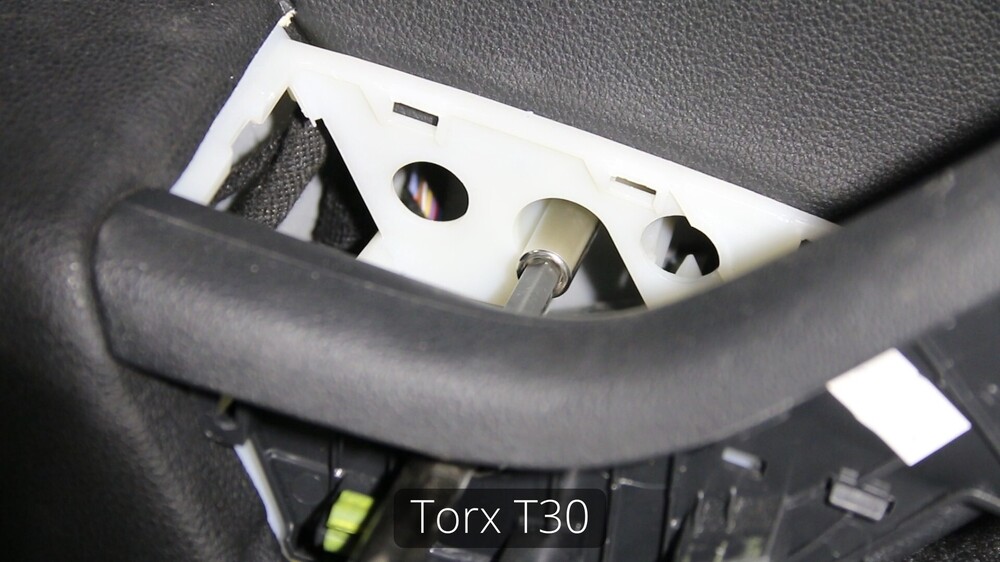

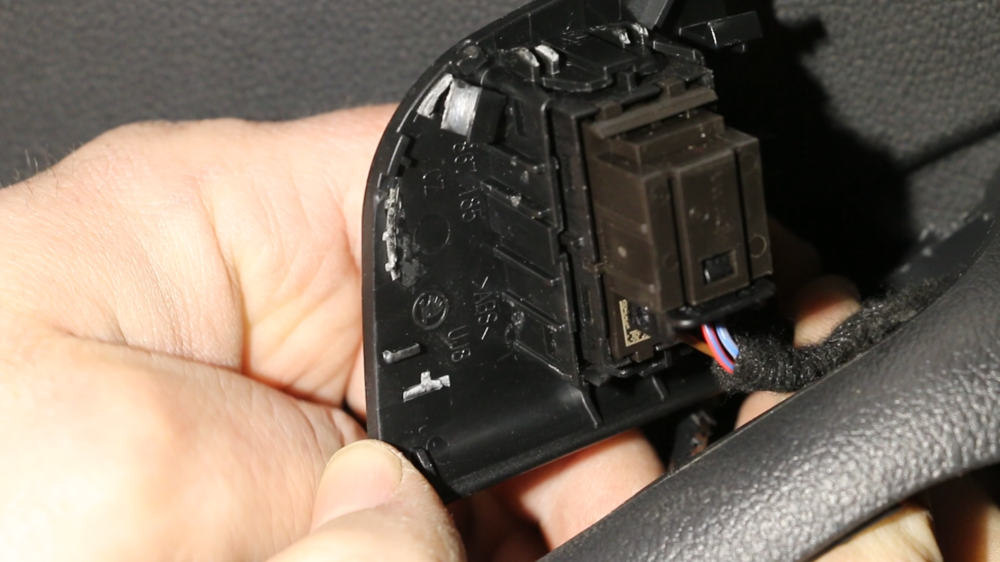

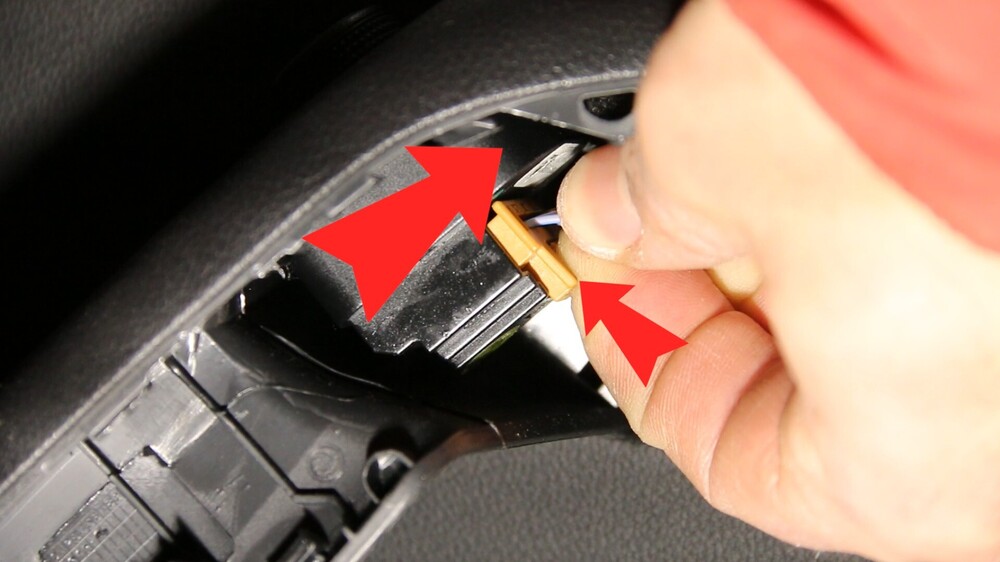

Aby odkręcić boczki drzwi pasażerów należy wyjąć przełączniki szyb. Można się trochę pomęczyć i wyjąć bez uszkodzeń sam przełącznik (tak jak na filmie) albo wyjąć cały element trzymający przełącznik. Jednak wtedy urywają się zatrzaski (tak zrobili to w ASO, oczywiście ukrywając fakt, że popsuli). Przykład z tylnych drzwi jak robi to "ASO":

--------------------------------------------------------------------------------------------------------

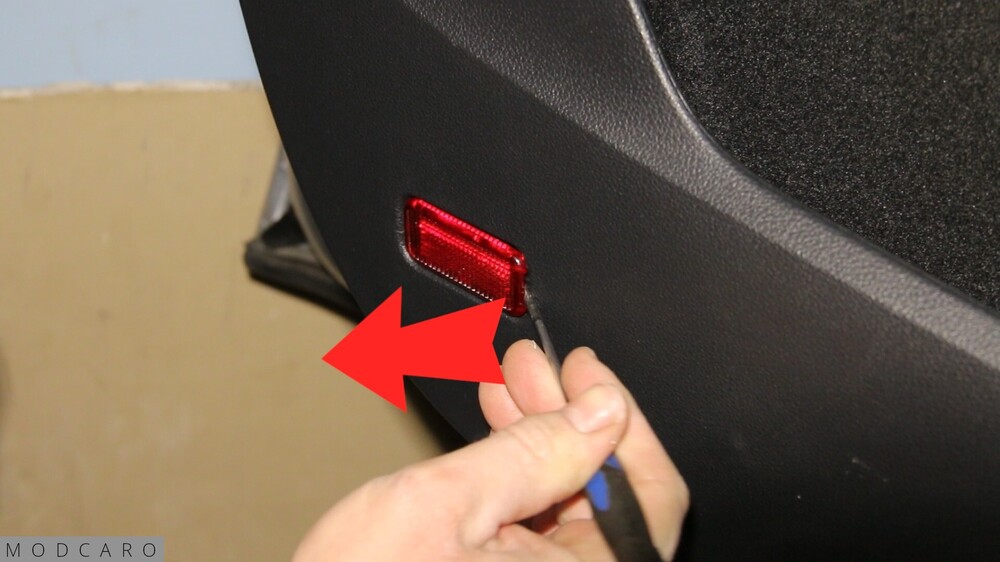

7. Montujemy lampki w tym i pozostałych boczkach.

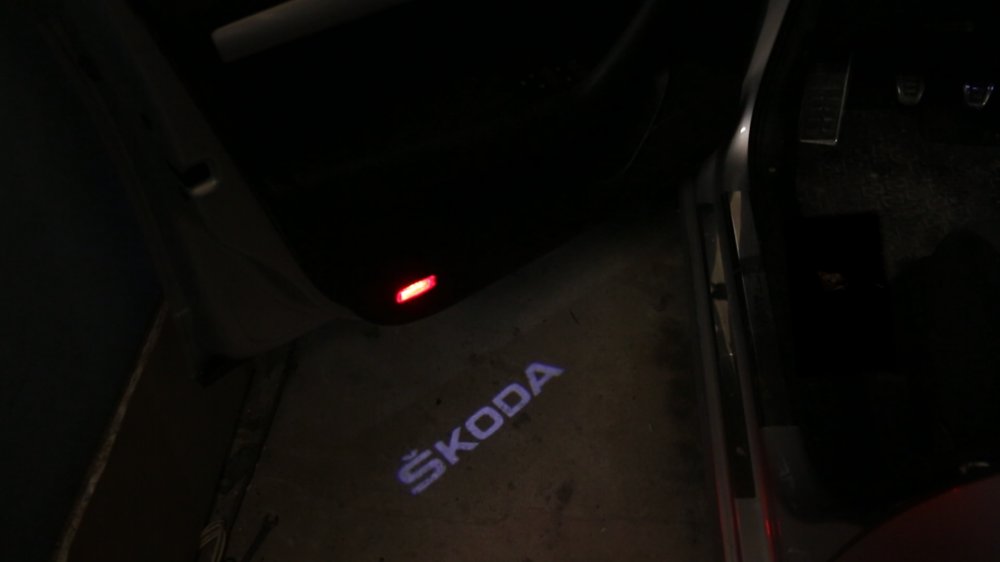

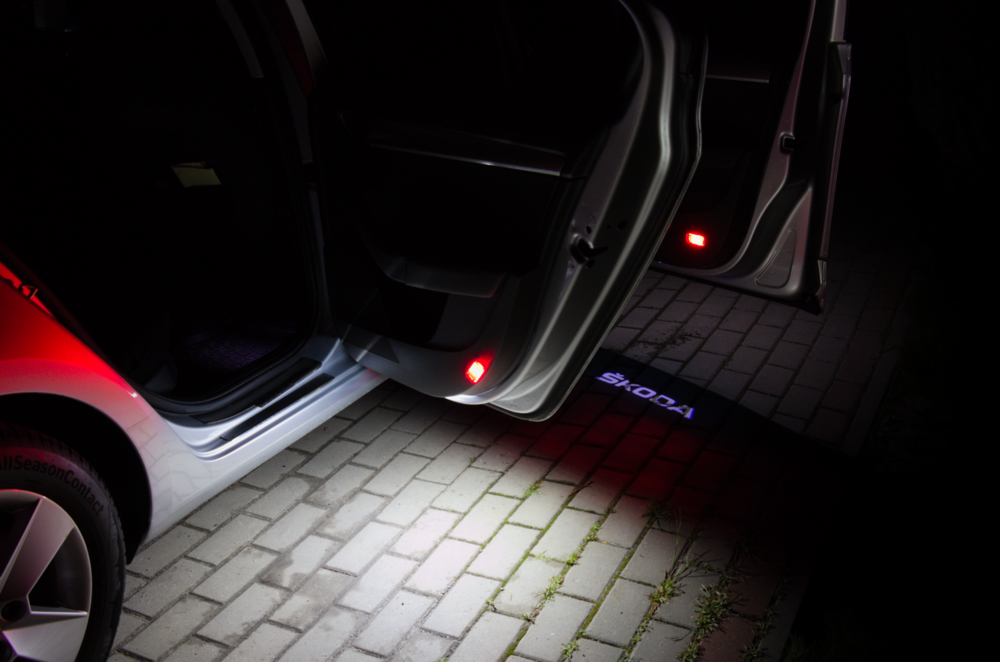

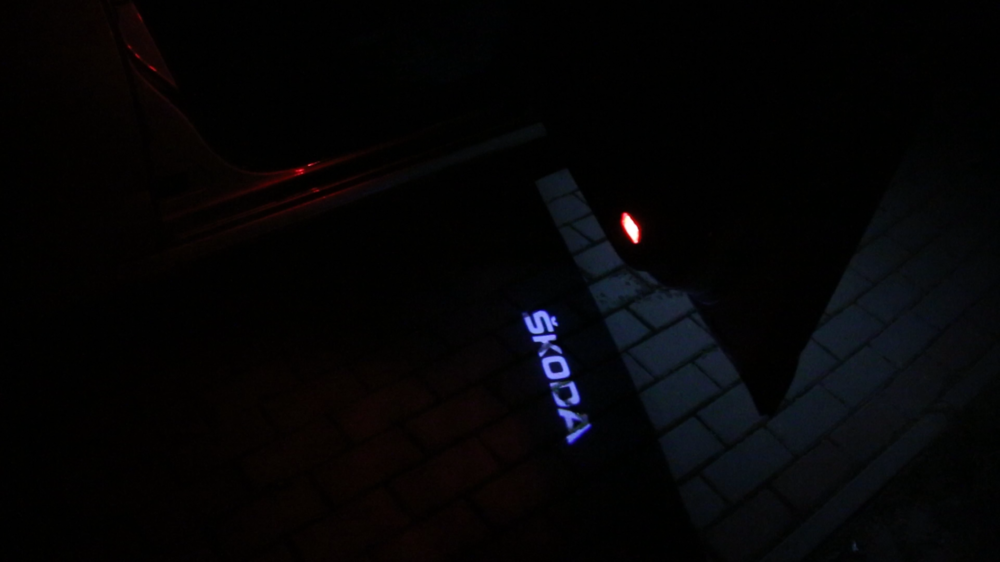

8 Efekt finalny:

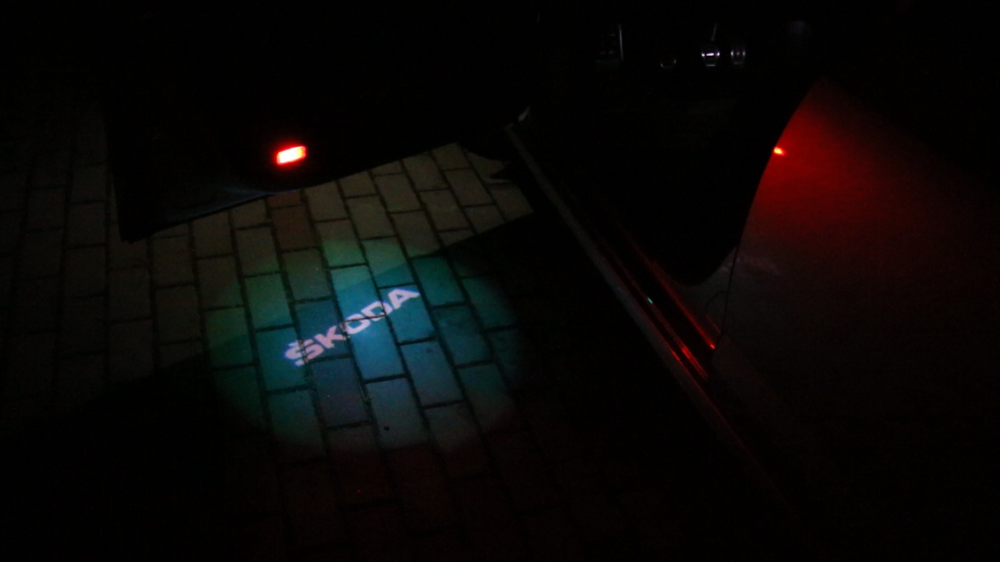

Chińskie (nieoryginalne) projektory z czasem się wypalają. Drzwi kierowcy po półtora roku:



Dla porównania strona pasażera (po takim samym czasie):



Hej,

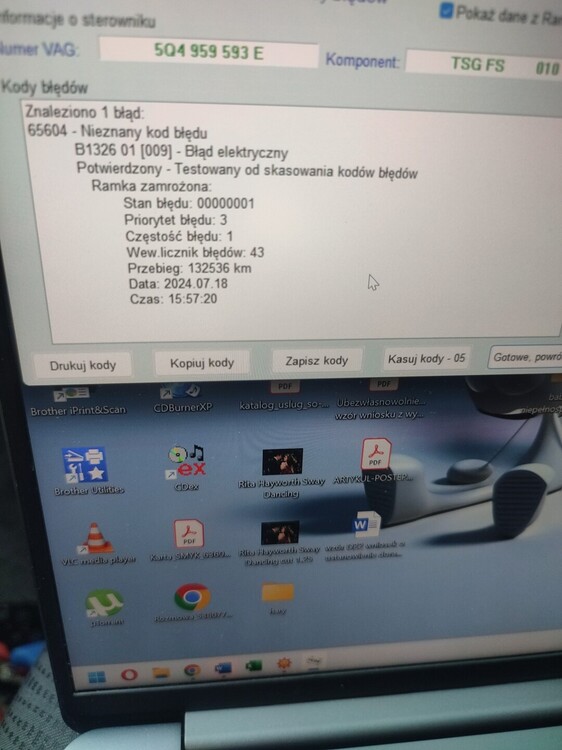

Czemu jak zakoduje sterownik i po wpięciu się w pin 16ty wywala błąd:?

Help

Octavia 3 fl 2017





Edit: oczywiście problem był po mojej stronie, źle zrobiona wiązka do masy, eh

Edytowane 21 lipca 2024 o 12:23 przez demol
Problem rozwiązany (wyświetl historię edycji)
