Retrofit wielokolorowego podświetlenia przestrzeni stóp - RGB Footwell


sgrodnicki

Rekomendowane odpowiedzi

Witam

Tworzę ten temat aby skondensować wszystkie informacje, które zebrałem, chcąc podłączyć kolorowe podświetlenie przestrzeni stóp w Octavii – RGB Footwell.

Co potrzebujemy:
- BCM high line, obsługujący Ambient lights. 5Q0937084 CG/CQ/DD/DH
- Moduły swiateł: 8W0947415A, 8W0947415B, 8W0947415C, 8W0947415D
- Wtyczka: 4x 8K0973754A lub gotowa wiązka: https://pl.aliexpress.com/item/1005002651319392.html

Pinout wtyczki podłączanej do modułów:
Pin 1 czerwony: stały+, terminal 30.
Pin 2 fioletowy: Lin, BCM, wtyczka C, pin 29
Pin 3: pusty
Pin 4 brązowy: -, masa

Montaż:


Co do podłaczenia, to nie ma żadnej filozofii. Kładziemy instalacje składającą się z trzech przewodów wzdłuż już istniejącej, aby to ładnie wyglądało. Miejsca na lampki są już originalnie wycięte w plastikach, nic nie trzeba ciąć. Wtyczki podłączamy do lampek i wciskamy w swoje miejsca. Pierwszy przy kolanach kierowcy, po prawej stronie. Drugi pod schowkiem na rękawiczki. Trzeci pod fotelem kierowcy. Czwarty pod fotelem pasażera.


Kodowanie:

-ja osobiście korzystałem z OBD11.



Krok1: Najpierw uruchamiamy podświetlenie przestrzeni stóp. Funkcja ta uruchomi również odpowiednie słoneczko na ekranie ambiet lights na ekranie radia.

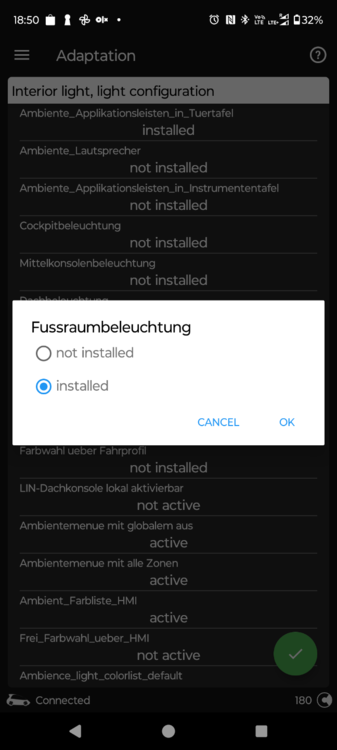

09 block – adaptacje:
Interior_light, light configuration

Fussraumbeleuchtung— installed

-w tym momencie pojawi się słoneczko, ale na ekranie podświetlenie przestrzeni stop będzie białe. To zmienimy później.




Krok2: Kodujemy światła w przestrzeni stóp. Tak by zmieniały kolor na wskazany przez radio:

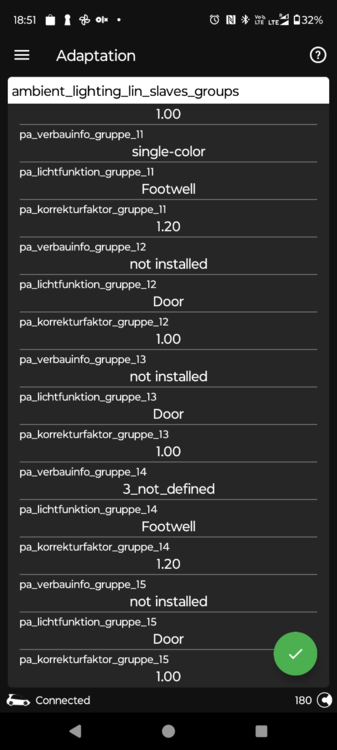

Blok 09 – adaptacje:
ambient_lighting_lin_slaves_groups:

pa_verbauinfo_gruppe_11 — Single-color
pa_lichtfunktion_gruppe_11 — footwell
pa_korrekturfaktor_gruppe_11 — 1,2

pa_verbauinfo_gruppe_14 — 3_not_defined
pa_lichtfunktion_gruppe_14 — footwell
pa_korrekturfaktor_gruppe_14 — 1,2


-po tym kodowaniu swiatła bedą już działy. Będą również zmieniały kolor na wybrany w radiu.

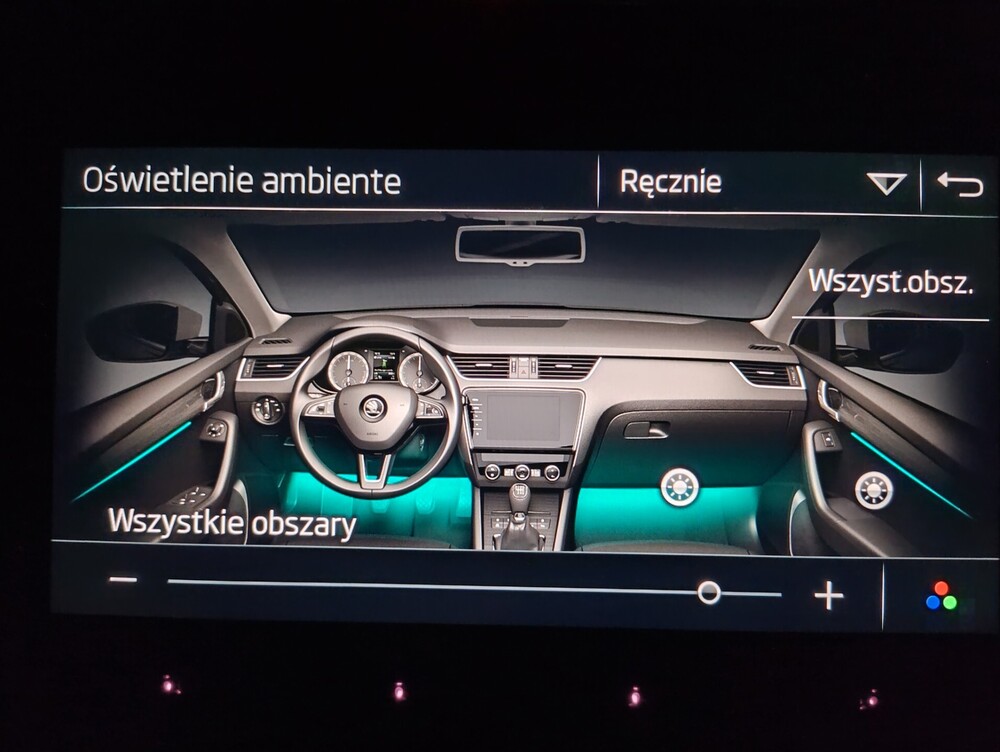

Krok 3: Trzeba zakodowac aby poświata przestrzeni nóg na ekranie radia zmieniała się na wybrany kolor

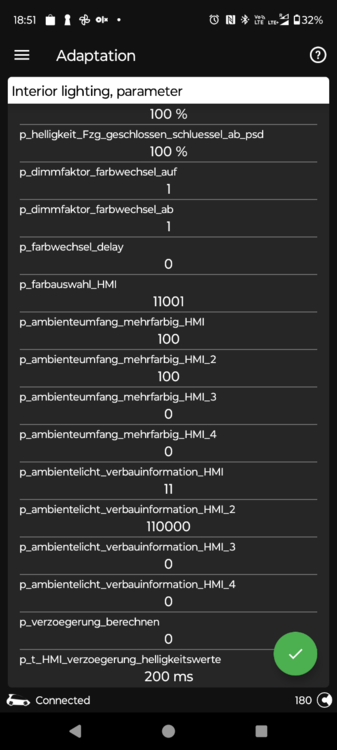

Blok 09 - adaptacje :
Interior_lighting, parameter:

p_ambienteumfang_mehrfarbig_HMI: 100

p_ambienteumfang_mehrfarbig_HMI_2: 100

p_ambienteumfang_mehrfarbig_HMI_3: 0

p_ambienteumfang_mehrfarbig_HMI_4: 0



- W tym momencie wszystko już działa jak należy 🙂



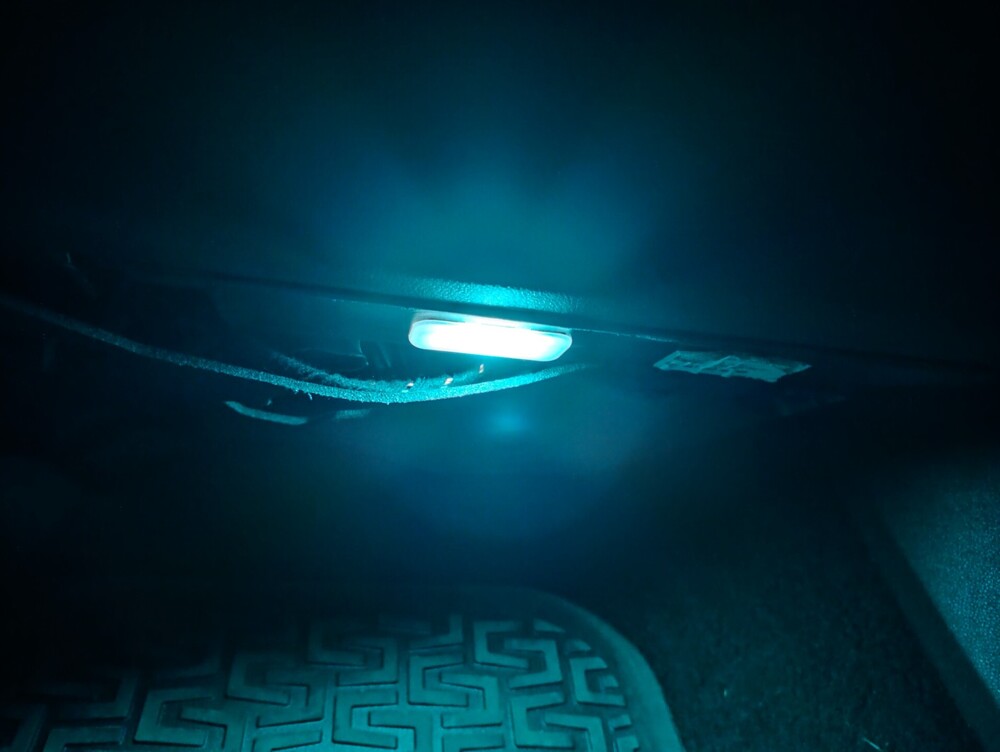

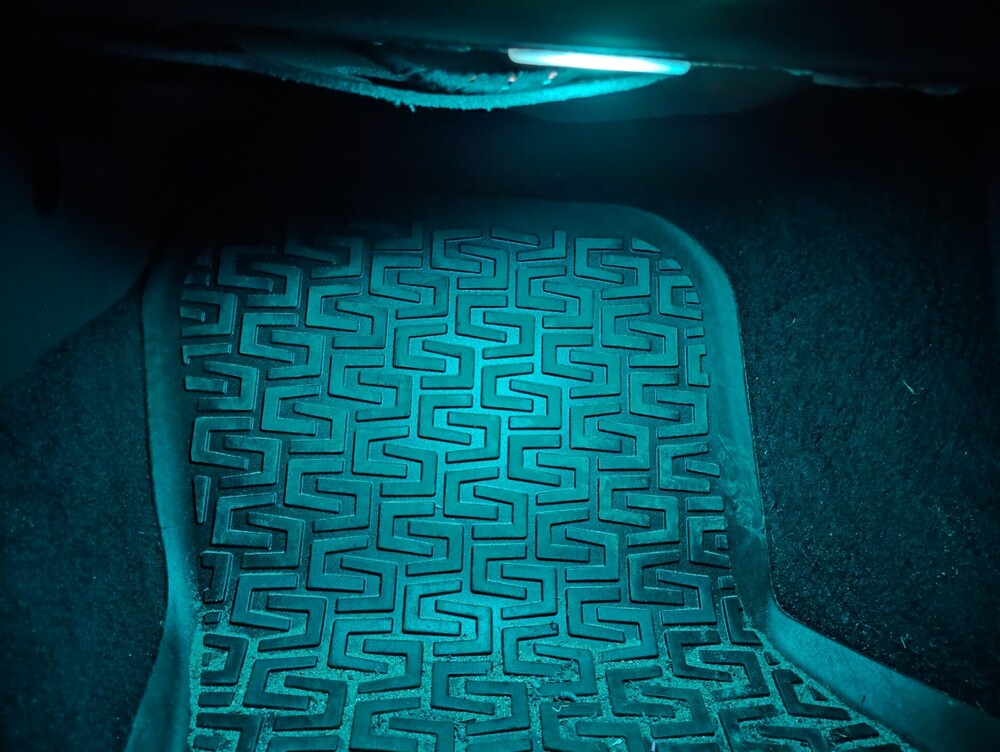

Zdjęcia dodam przy chwili.







Edytowane przez sgrodnicki
Dodawanie zdjęć (wyświetl historię edycji)
  • Lubię to 2
Odnośnik do komentarza
Udostępnij na innych stronach

  • 1 miesiąc temu...

Cześć. A jeżeli ja oryginalnie posiadam oświetlenie przestrzeni na nogi lecz tylko kolor żółty. Jak wygląda w moim orzypadku przerobienie tego na RGB? W boczkach drzwi mam oświetlenie RGB z możliwością regulacjii natężenia oraz barwy. W przestrzeni na nogi mam możliwość tylko regulacjii natężenia.

Odnośnik do komentarza
Udostępnij na innych stronach

Cześć 🙂

Wtedy musisz doprowadzić tylko jeden przewód do każdej lampki z sygnałem LIN, zmienić kostkę i zakodować. Możesz użyć plusa i minusa które już tam są, tylko trzeba będzie zrobić jedno kodowanie więcej, bo zasilanie tam jest regulowane przez BCM, a przy RGB napięcie musi być stałe. To LIN kontroluje kolor i natężenie. Prosta sprawa 🙂
