octavia 3 Schematy do O3 FL

witam

parę schematów do o3 fl

halogen.pdf

ka2.pdf

led_przód.pdf

navi+ wzmacniacz.pdf

navi+ wzmacniacz_lte.pdf

podswietlania.pdf

side assist.pdf

side assist1.pdf

superb navi.pdf

telefon.pdf

tyl led1.pdf

tyl led2.pdf

Do Superba 3 masz coś?
Ja korzystam z Passata B8, ale w sumie warto by było mieć jednak za Skodziny ...

A co potrzeba

A nic szczególnego. Całokształt jak dla O3...

Jak będę się logować do erwin to ściągnę podaj trochę danych auta

2.0 TSI CHHB DSG L&K 2016.
Na tapecie jest przeszczep klapy w prądzie do Octavii RS z Superba.

Czy mogę prosić o schemat spryskiwaczy reflektorów? Octavia III z roku 2015

Panowie, poszukuję schematu podłączenia i oznaczenia kabli do kostki przy liczniku w O3, ona ma 2x9 pinów.

Wielkie dzięki za pomoc

A czego tam szukasz

Chodzi o podłączenie GPS i potrzebuję wiedzieć gdzie jest masa, napięcie i zapłon

Wysłane z mojego ANE-LX1 przy użyciu Tapatalka

Jutro ci podam a jak przejrzysz dokumentacja serwisowa o3 to jest plik standard coś tam coś tam.pdf tam jest wszystko licznik przed i po jest taki sam

W tych plikach co są w zakładce "dokumentacja serwisowa" w pliku electrical system znalazłem tylko jak wymontować panel i jak odłączyć kostkę. Niestety nie znalazłem schematu kabli w kostce

Wysłane z mojego ANE-LX1 przy użyciu Tapatalka

czyli ?

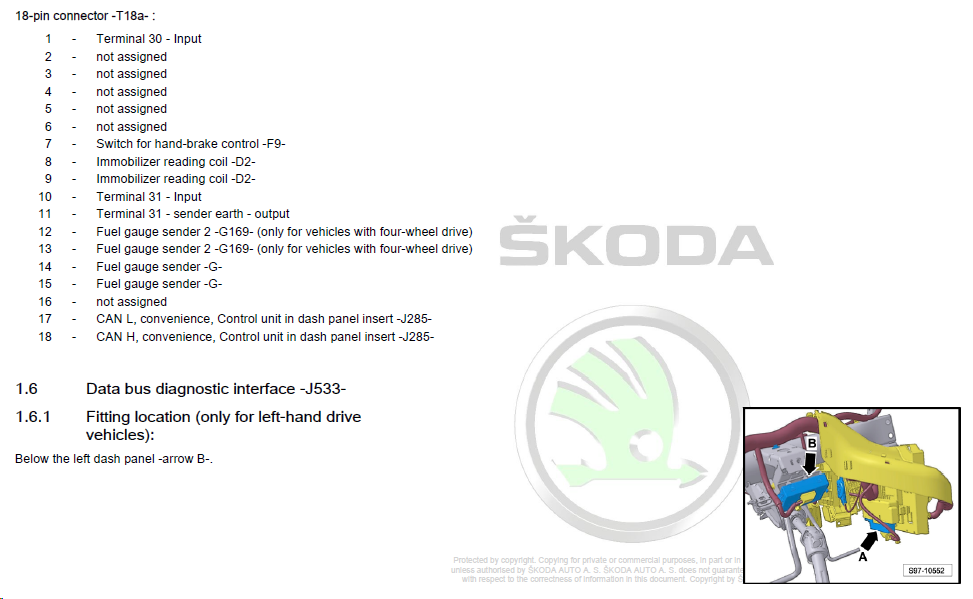

w pliku Basic equipment, (L0L), From November 2012.pdf

No to jeszcze potrzebuję pomocy: trochę chyba laikiem jestem, to gdzie jest napięcie, gdzie masa, a gdzie zapłon?

Terminal 30 - Input
2 - not assigned
3 - not assigned
4 - not assigned
5 - not assigned
6 - not assigned
7 - Switch for hand-brake control -F9-
8 - Immobilizer reading coil -D2-
9 - Immobilizer reading coil -D2-
10 - Terminal 31 - Input
11 - Terminal 31 - sender earth - output
12 - Fuel gauge sender 2 -G169- (only for vehicles with four-wheel drive)
13 - Fuel gauge sender 2 -G169- (only for vehicles with four-wheel drive)
14 - Fuel gauge sender -G-
15 - Fuel gauge sender -G-
16 - not assigned
17 - CAN L, convenience, Control unit in dash panel insert -J285-
18 - CAN H, convenience, Control unit in dash panel insert -J285-

terminal 30 zasilanie stałe ty jeszcze potrzebujesz terminal 15 - zasilanie po zapłonie bedzie na bezpiecznikach

terminal 31 masa

bezpieczniki.pdf

a może da się to łatwiej podpiąć pod kostkę z radia? co o tym myślisz?

Przeczytaj opis urządzeń zasilanych z bezpieczników z terminala 15a i będziesz wiedział gdzie to można podłączyć

to już dla mnie wyższa szkoła jazdy, myślałem że to wszystko jest na tej 18 pinowej kostce. W elektryce jestem kompletnie zielony, a ciągnięcie kabli do skrzynki z bezpiecznikami o już ponad moją wiedzę.

Prawdę mówiąc liczyłem na podpowiedź następującej treści:

"napięcie podłączyć do pinu "X"

"masę do pinu "Y"

zapłon do pinu "Z"

Po zapłonie możesz podłączyć do wyłącznika swiatel

Po zapłonie możesz podłączyć do wyłącznika swiatel

Ogarnąłem temat. Zapłon i plusa podłączyłem do kostki diagnostycznej a masę dokręciłem tam gdzie przykręcałem masę z lampek oświetlających skarpetki

Wysłane z mojego ANE-LX1 przy użyciu Tapatalka

i gitara

 Jest szansa na schemat do ACC FL?

Z góry dzięki

Koledzy ma ktoś z was schemat tego modułu 3AA959257A

Cześć

Może to śmieszne pytanie dla niektórych ale ja chciałbym się dowiedzieć.

Czy punkty na schematach elektrycznych takie jak np B111 Positive connection 1 (30a) in interior wiring harness , B421 Connection 1 (infotainment Can bus low) in main wiring harness, B415 Connection 1 (infotainment Can bus high) in main wiring harness  - mają konkretne miejsce w aucie? gdzie można je znaleźć i jak wyglądają?
