octavia 3 Dołożenie retrofitting lusterka wewnętrznego / wstecznego fotochromatycznego/ fotochrom OIII

Recommended Posts

Cześć, zakładam ten temat ponieważ tu na forum znalazłem tylko szczątkowe informacje w różnych innych tematach.

Mianowicie chcę dołożyć lusterko fotochromatyczne / samo ściemniające się do swojej O3 2016r.

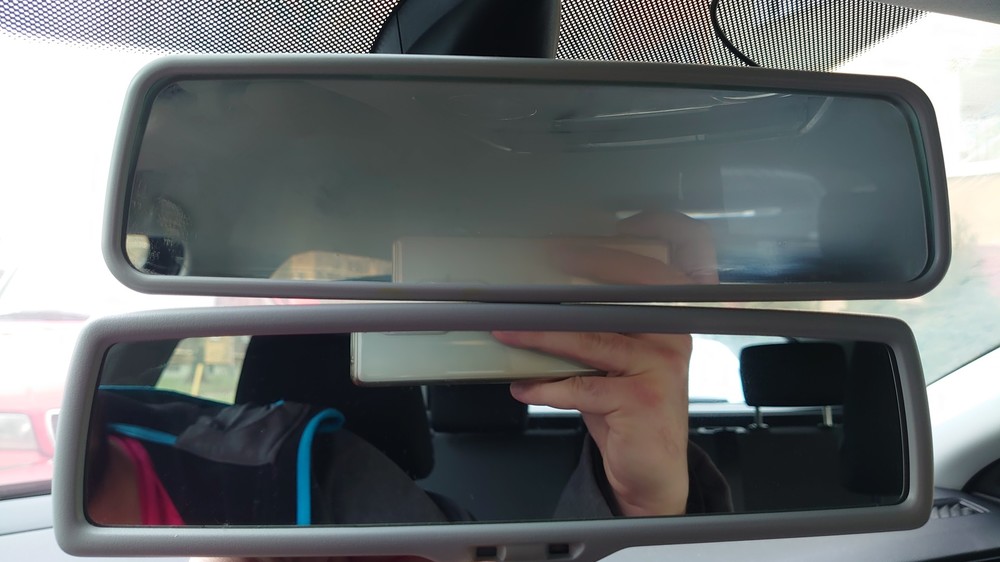

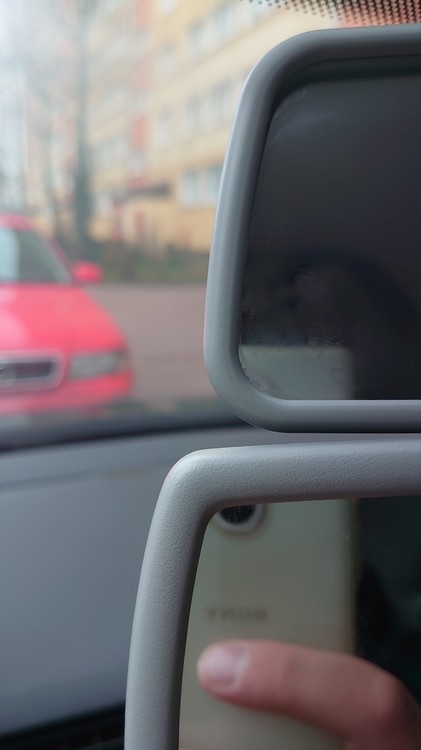

Lusterko o numerze 7N0857511L podobno ma taki sam kolor jak to fabrycznie montowane. Takie też kupiłem, jak przyjdzie to wrzucę zdjęcie porównawcze.

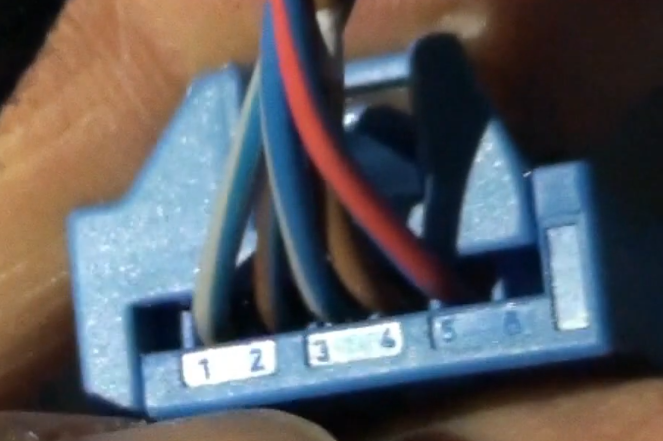

Potrzeba będzie jeszcze kostka do podłączenia lusterka 8K0971833. Nie znam numerów pinów ale można kupić wtyczkę gotową, nową od majfrenda https://tiny.pl/7vc3k lub całą wiązkę https://tiny.pl/7vc36

Można też szukać na allegro używanej tak jak tutaj: https://tiny.pl/7vdhc

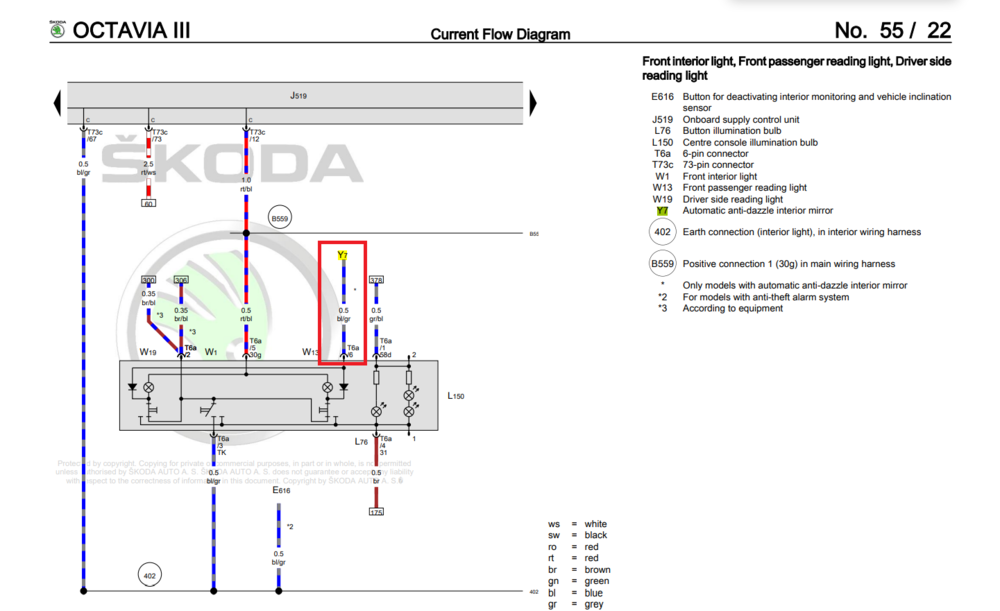

Znalazłem schemat podłączenia ale czytając rożne wątki ludzie podawali różne metody podłączenia.
















Chciał bym uporządkować tą wiedzę i wybrać najlepsze/najłatwiejsze rozwiązanie zrobienia tej modyfikacji i ułatwienie robienia jej kolejnym osobom.

Sposób 1.

Tutaj jest bardzo ładna instrukcja krok po kroku jak to wykonać co prawda po angielsku ale zawsze coś:

https://www.briskoda.net/forums/topic/409774-auto-dimming-anti-dazzle-mirror-retrofit-guide/

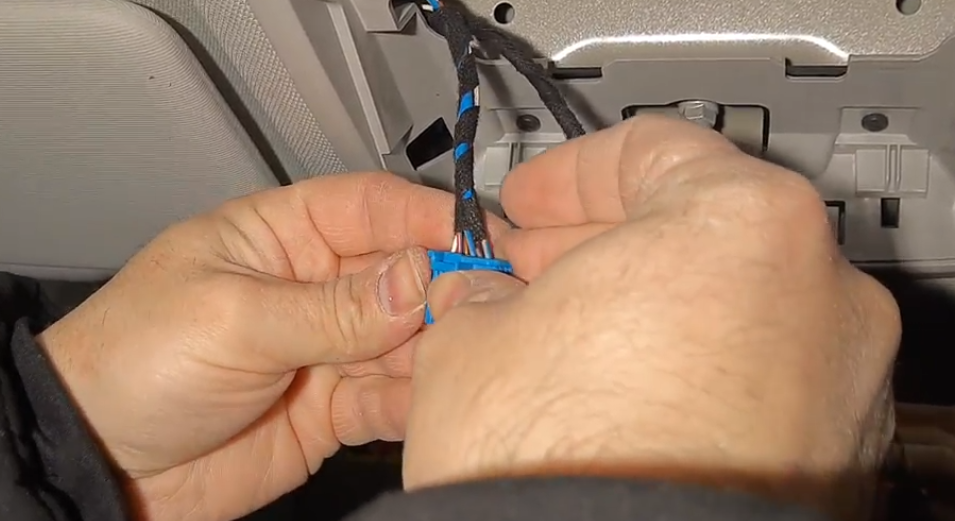

Tutaj sposób podobny z filmikiem w języku polskim:

Sposób 2. przekazany przez użytkownika tego forum @marcinb

Pin 1 lusterka - 4 / złącze 10-stykowe wyłącznika świateł - zasilanie
Pin 2 lusterka - 6 / złącze 10-stykowe wyłącznika świateł - masa
Dodatkowo możesz jak chcesz Pin 3 lusterka -  64 / złącze 73-stykowe, czarny centralna elektryka - światło cofania, Pin 6 lusterka - 2 - oświetlenie kabiny.

Co do tego pinu 6 w lusterku znalazłem również informację że można dołożyć zamiast do pinu 2 oświetlenia kabiny to do pinu numer 6 oświetlenia kabiny który jest wolny. (informacja nie sprawdzona)

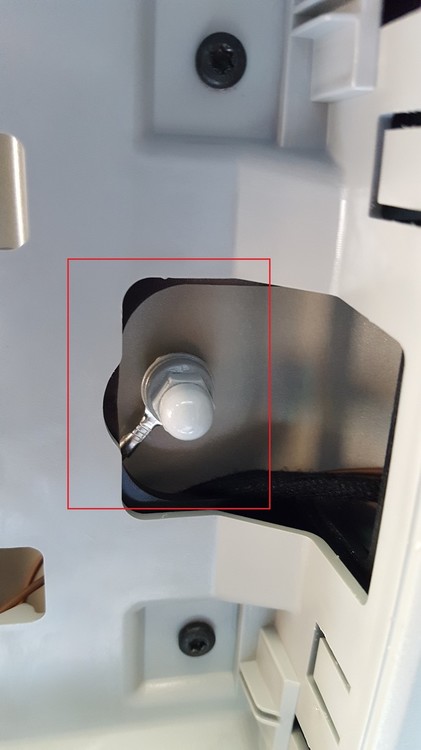

Co do pinu 2 lusterka (masa) tutaj chyba łatwiej jest podpiąć się do śrubki która jest pod oświetleniem kabiny. (tylko tak mi się wydaje)






































I teraz pytanie do was czy macie jeszcze jakiś sposób aby to zrobić? Lub któryś z tych sposobów zmodyfikować?

Edytowano przez wawu1991

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Reklamy dla niezalogowanych

Podłączyłeś już? Działa z pinem 6 we wtyczce oświetlenia wnętrza i masą na śrubie?


O3 2017 r. 1.4 TSI 150 KM93627130_1088583008194684_6662006992111927296_o.thumb.jpg.dcc1828e3493160f88cad68d327870b7.jpg91531234_664167071061275_6521036531845562368_o.jpg

O1 2010 r. 1.6 MPI 102 KM

facebook.com/kamixphotography

*Jeśli pomogłem, kliknij "Dzięki"

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
51 minut temu, KamiX napisał:

Podłączyłeś już? Działa z pinem 6 we wtyczce oświetlenia wnętrza i masą na śrubie?

Jeszcze nie, umowilem sie z rrobert na montaz tego, jade do niego za 2 tygodnie mniej wiecej i bedziemy montowac lusterka zewnetrzne oraz to wewnetrzne.

  • Lubię to 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Właśnie sprawdziłem: W pinie 6 oświetlenia kabiny nie ma napięcia.

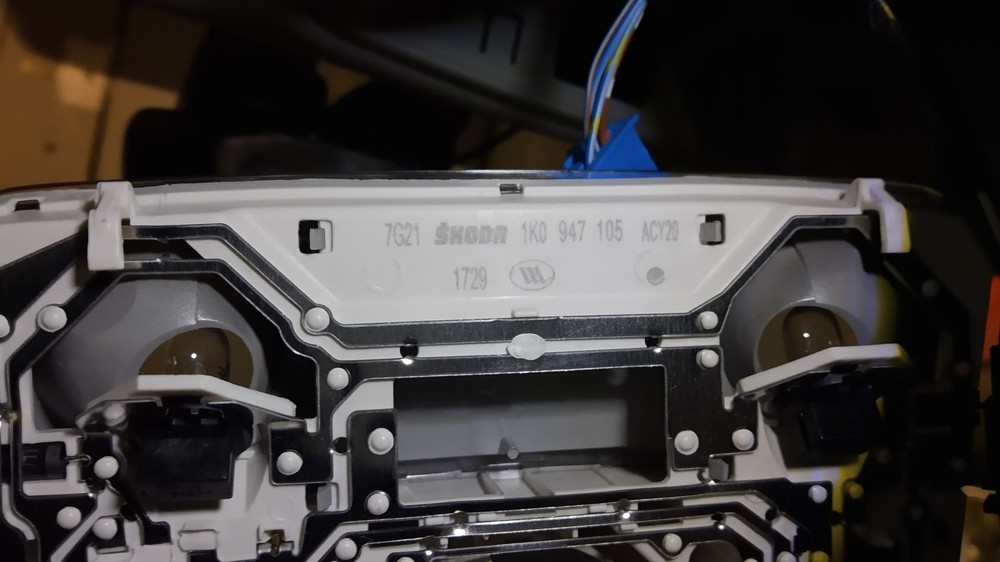

Numer lampki: 1K0 947 105 ACY20


Edytowano przez KamiX

O3 2017 r. 1.4 TSI 150 KM93627130_1088583008194684_6662006992111927296_o.thumb.jpg.dcc1828e3493160f88cad68d327870b7.jpg91531234_664167071061275_6521036531845562368_o.jpg

O1 2010 r. 1.6 MPI 102 KM

facebook.com/kamixphotography

*Jeśli pomogłem, kliknij "Dzięki"

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

 Pin 6 lusterka - 2 - oświetlenie kabiny sprawdziłeś? Z pinu 2 lampki do lusterka -6 pin.

Edytowano przez cliner

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
5 godzin temu, cliner napisał:

 Pin 6 lusterka - 2 - oświetlenie kabiny sprawdziłeś? Z pinu 2 lampki do lusterka -6 pin.

Nie podłączałem lusterka, sprawdzałem tylko, czy jest napięcie na pinie 6, który podobno jest przygotowany pod lusterko.

W przypadku tej lampki:

na pinie 2: lampki wyłączone - jest prąd, lampki włączone - nie ma prądu

na 6 - nie ma w obydwu przypadkach.


O3 2017 r. 1.4 TSI 150 KM93627130_1088583008194684_6662006992111927296_o.thumb.jpg.dcc1828e3493160f88cad68d327870b7.jpg91531234_664167071061275_6521036531845562368_o.jpg

O1 2010 r. 1.6 MPI 102 KM

facebook.com/kamixphotography

*Jeśli pomogłem, kliknij "Dzięki"

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

To lusterko 7N0857511L jest 4 pinowe i nie ma sterowania bocznymi fotochromami dodatkowo obudowa plastikowa nie pasowała z tego lusterka które już jest w aucie a obudowa z tego lusterka 7N0857511L jest za długa i nie mieści się. Trzeba ją przyciąć. Jeszcze tego nie zrobiłem. Wieczorem wrzucę zdjęcia porównawcze razem z numerami plastików.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

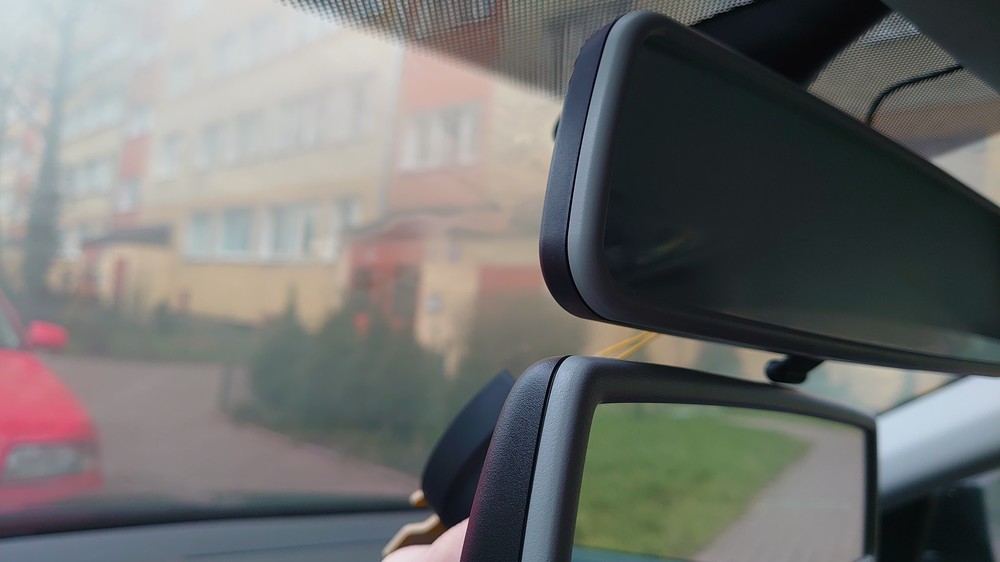

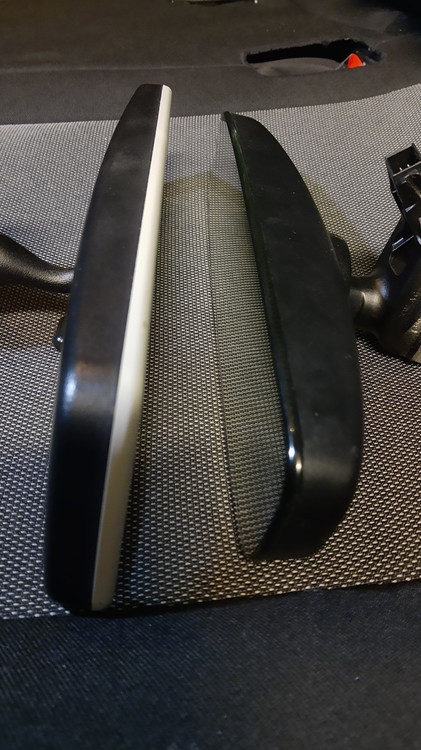

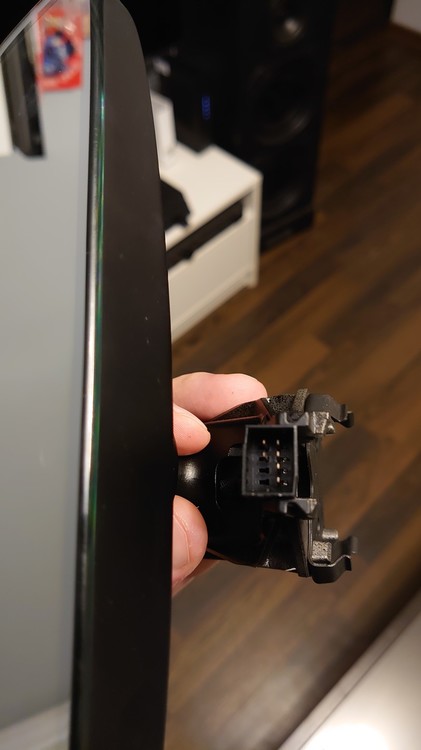

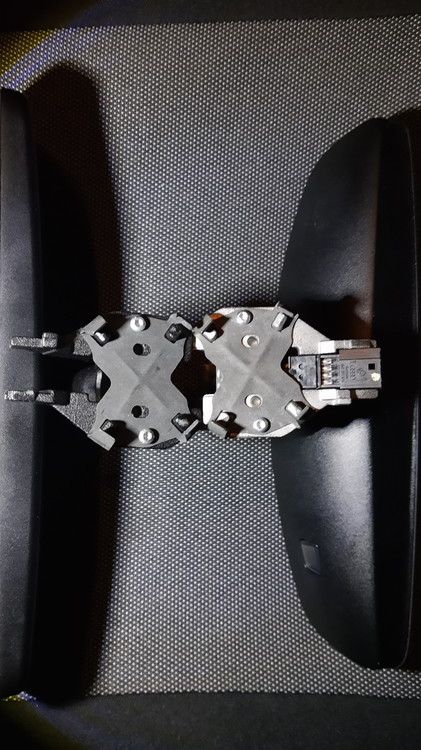

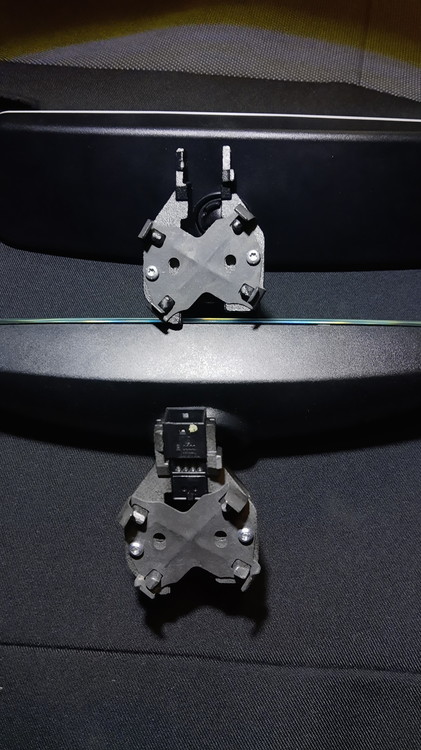

Wrzucam lusterko, które kupiłem, i o które pytałeś. Jest 6 pinowe.

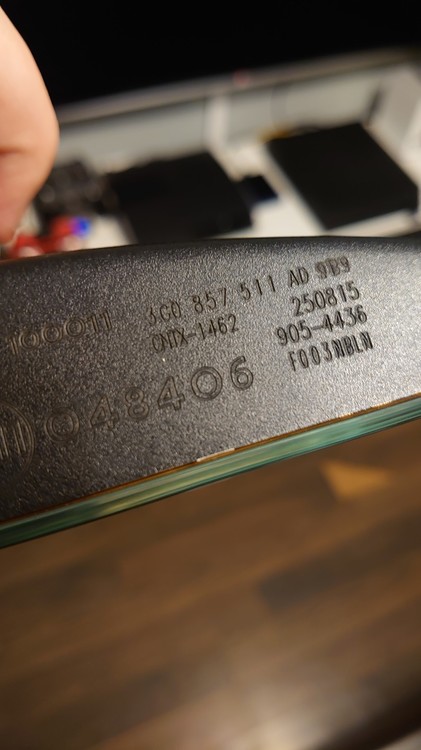

3G0 857 511 AD





Edytowano przez KamiX
  • Dzięki 1

O3 2017 r. 1.4 TSI 150 KM93627130_1088583008194684_6662006992111927296_o.thumb.jpg.dcc1828e3493160f88cad68d327870b7.jpg91531234_664167071061275_6521036531845562368_o.jpg

O1 2010 r. 1.6 MPI 102 KM

facebook.com/kamixphotography

*Jeśli pomogłem, kliknij "Dzięki"

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Jestem po udanym montażu lusterka z Passata B8 bez ramkowego fotochromatycznego 6 pinowego które steruje również bocznymi fotochromami. Wszystko działa jak marzenie. Mam wrażenie że jest bardziej czułe niż to z Golfa.

Numer tego lusterka to 3G085751AD. Teraz parę słów o obudowie plastikowej. Ta część która jest wciskana na metalowe mocowanie lusterka do szyby jest taka sama jak w fabrycznym zwykłym lusterku w O3(wygląda tak samo i pasuje tak samo). Numer tego plastiku to 3G0858548 (z Passata), 6V0858548 (z Octavii 3)(cena w ASO 27 zł) wiec można śmiało kupić lusterko bez żadnego plastiku i przełożyć lub kupić nowe osłonki w ASO jak coś nam pójdzie nie tak przy demontażu naszego lusterka(a często idzie nie tak jak ktoś nie ma doświadczenia tak jak ja)

Ten drugi plastik który maskuje kabelki na szybie już nie pasuje z tego lusterka 3G085751AD jest za długi i nie można go wcisnąć na miejsce ponieważ blokuje go podsufitka. Na szczęście fabryczny plastik ze zwykłego lusterka z O3 pasuje, jego numer to 3V0857593. (cena w ASO 33zł)

Nie bawił bym się w zakupy tych plastików na allegro bo często są ułamane zatrzaski itd. Panowie w ASO powiedzieli w Łodzi 2 dni czekania na te osłonki.

Co do lusterka 7N0857511L ono pasuje i działa. Problemem są osłony plastikowe które są zupełnie inne niż to co jest fabrycznie w O3. Te plastiki mają numery 5G0858548 oraz 5G0857593A. Kupując takie lusterko trzeba liczyć się z dwoma rozwiązaniami. Albo jeździmy bez tych osłonek i mamy na to obojętne bo nasze lusterko jest fotochromatyczne i estetyka nas nie interesuje. Albo kombinujemy i docinamy plastik maskujący kabelki (5G0857593A) ja tego nie robiłem więc nie wiem ile trzeba by uciąć aby wszystko idealnie się złożyło.

Podsumowując najlepszym rozwiązaniem jest zakup tego lusterka z Passata ponieważ wygląda dużo lepiej oraz daje szansę rozwoju dalszych modyfikacji jak fotochromy boczne. Ale trzeba liczyć się z wyższą ceną. Ja za lusterko z Golfa zapłaciłem 40 zł a za to od Passata 180 zł więc różnica jest spora. Czy warta tych pieniędzy każdy już musi sobie odpowiedzieć sam. Jak dla mnie warta.

Teraz parę fotek:

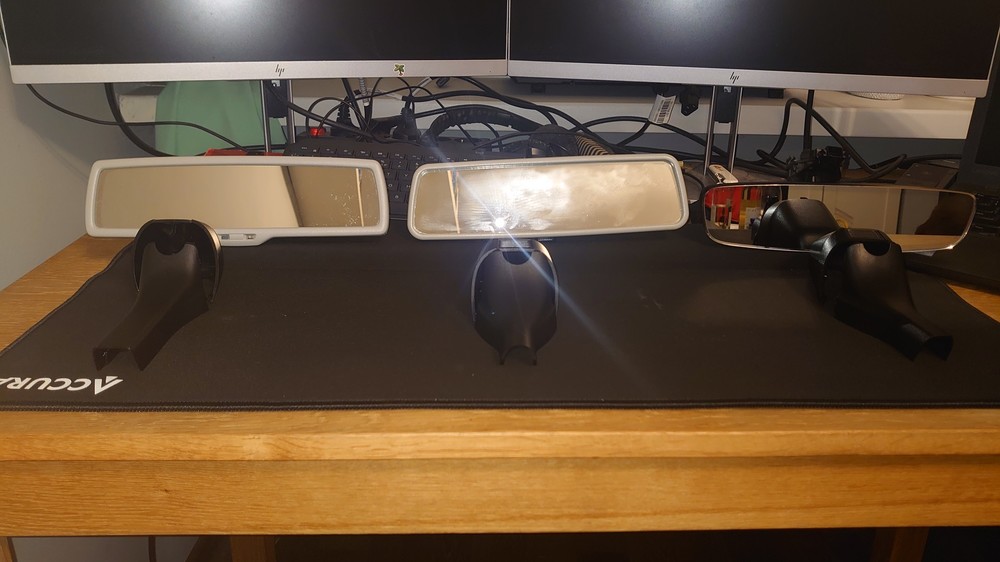

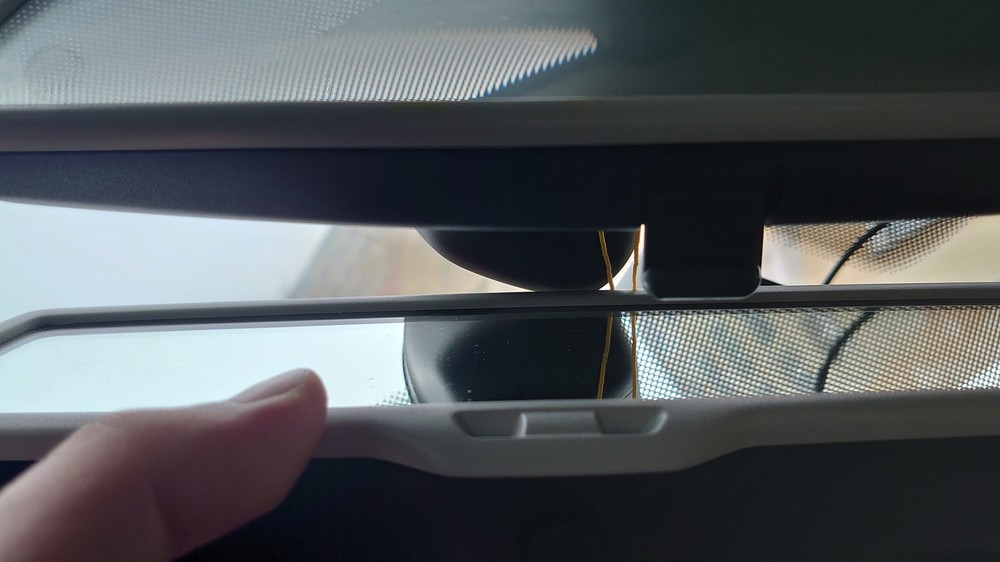

od lewej lusterko z Golfa 7N0857511L fotochrom 4 pin; fabryczne z O3 zwykłe; z Passata B8 fotochrom, 6 pin 3G0857511AD

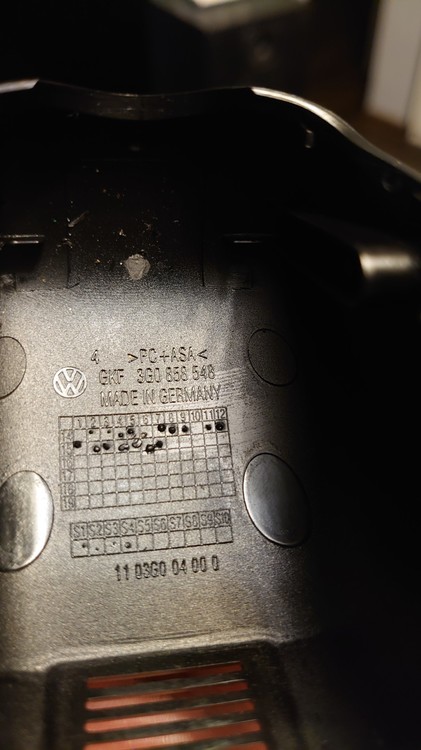

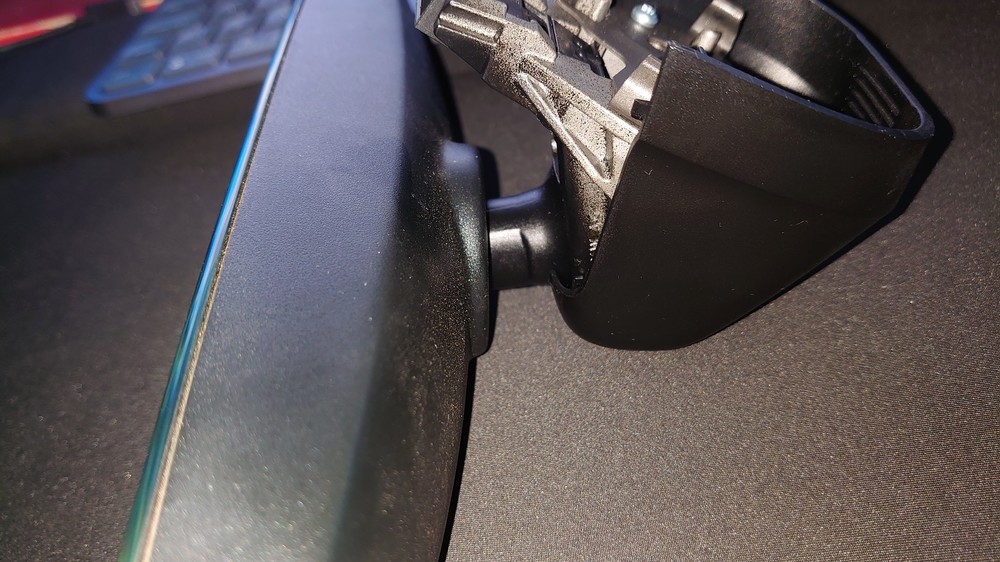

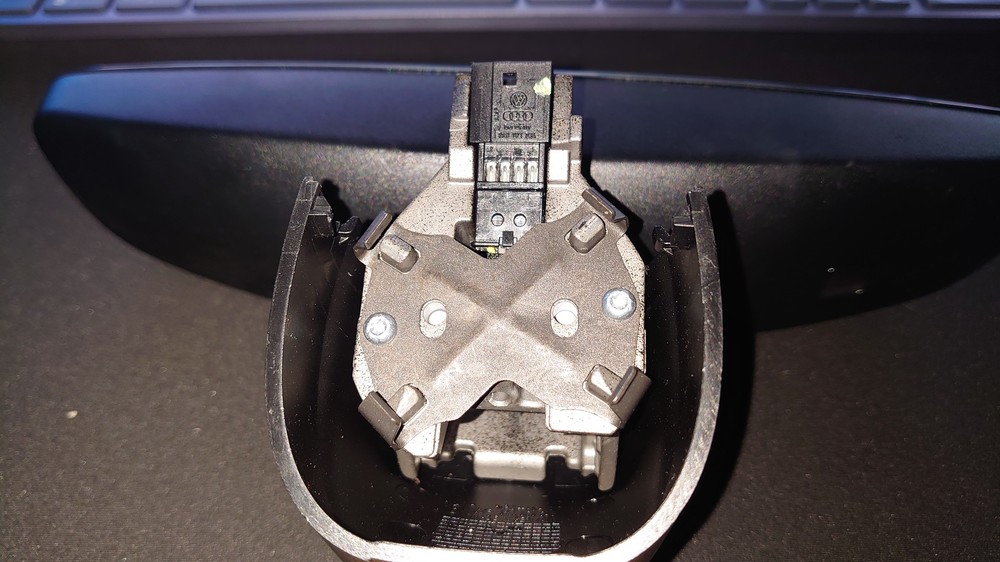

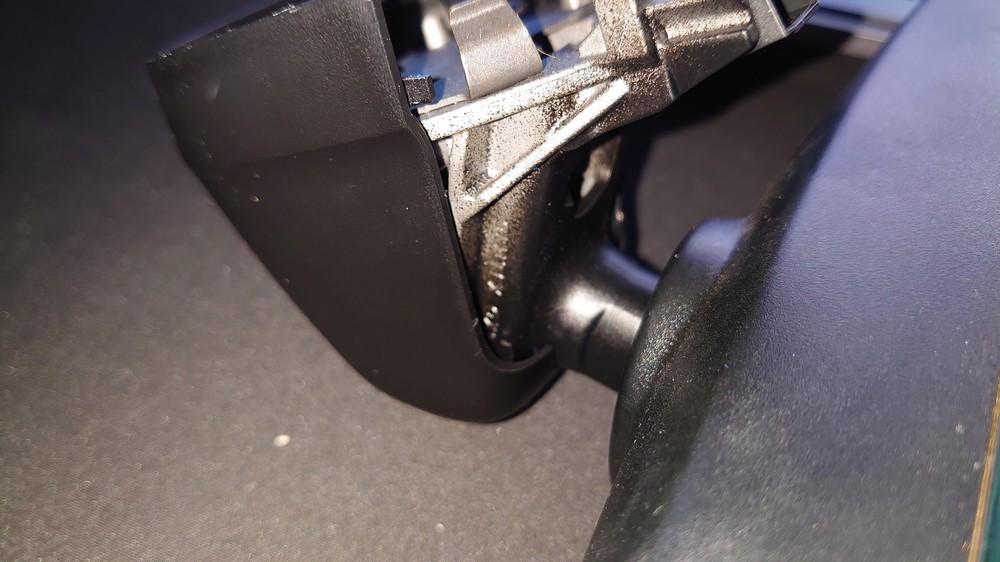

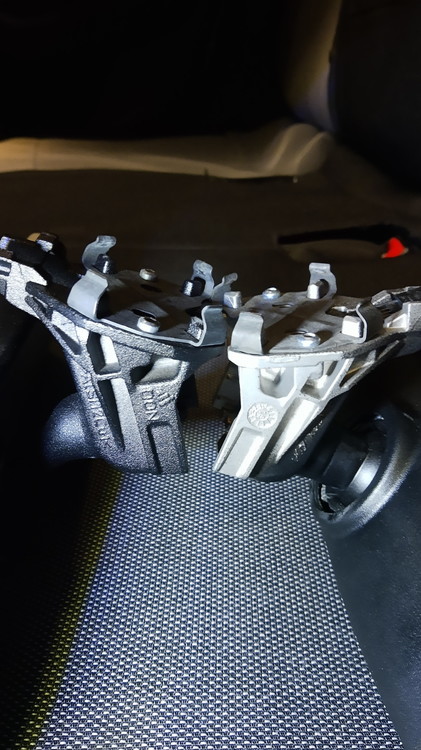

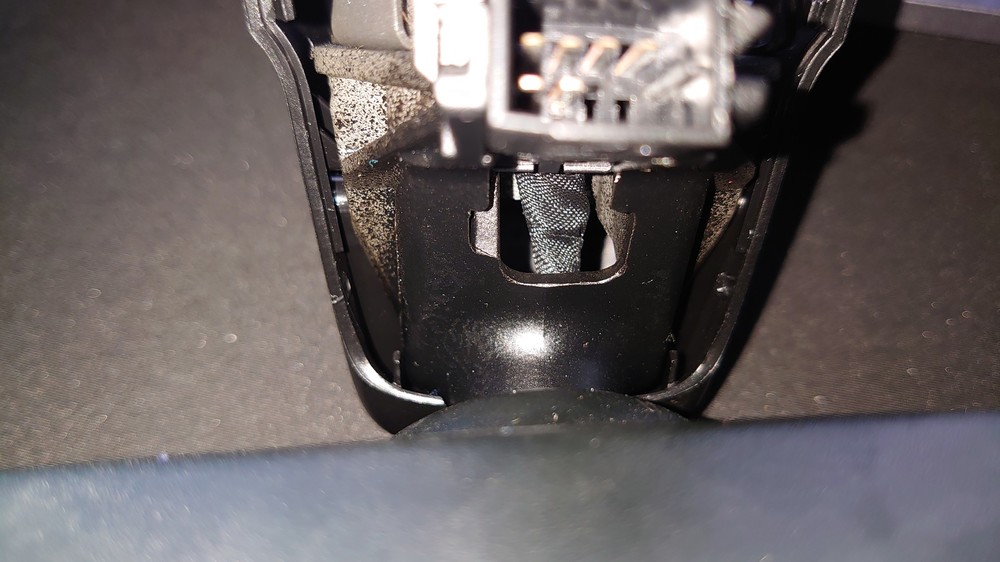

Mocowanie lusterka 3G0 857 511 AD oraz plastikowa osłona 3G0858548/3V0857593:

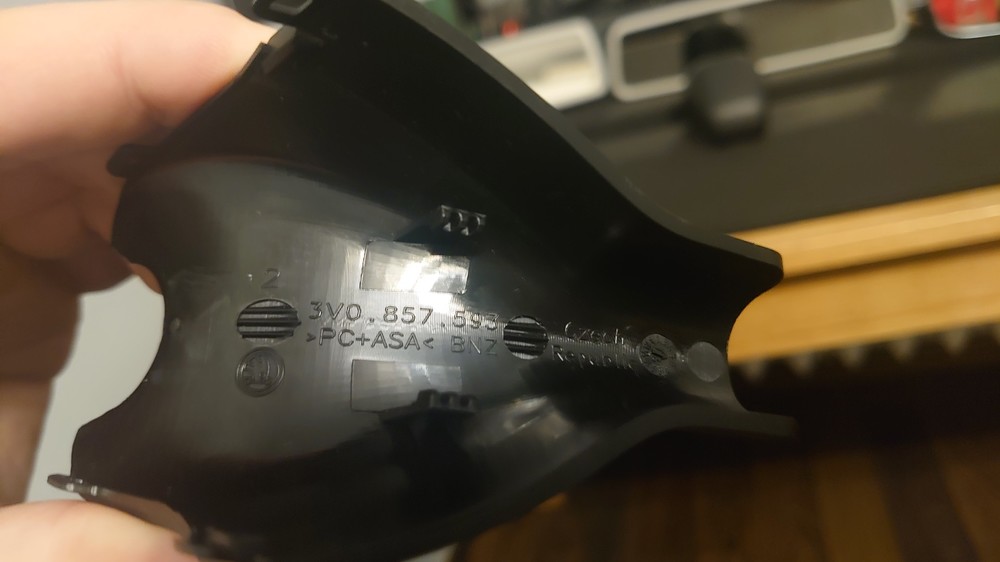

Osłona kabelków 3V0857593 która pasuje z fabrycznego zwykłego lusterka:


Edytowano przez wawu1991
