octavia 1 Montaż elektrochromatycznego lusterka wewnętrznego, Škoda Octavia 1 - relacja wideo, foto.

Montaż samościemniającego lusterka wewnętrznego, Škoda Octavia 1.

Zamontowane lusterko miało uchwyt z MQB, ale zostało przerobione.

Film:

Części:

- lusterko samościemniające (tu: 7N0 857 511 K),
- uchwyt ze starego lusterka,
- 4 przewody,
- konektor do bezpiecznika 000 979 133 E + bezpiecznik
 (niepotrzebne w przypadku lutowania),
- konektor oczkowy,
- wtyczka 4 pin + konektory (użyliśmy dwóch wtyczek po 2 piny),
- konektor do lampki 000 979 133 E
(niepotrzebne w przypadku lutowania).

Schemat (na podstawie wtyczki 8 pin lusterka):

Pin 1 - zasilanie (z bezpiecznika; po zapłonie),
Pin 2 - masa,
Pin 3 - sygnał wstecznego (niebiesko-czarny przewód w wiązce pod osłoną
progu kierowcy),
Pin 6 - pin 1 lampki oświetlenia wnętrza (sygnał otwarcia drzwi).

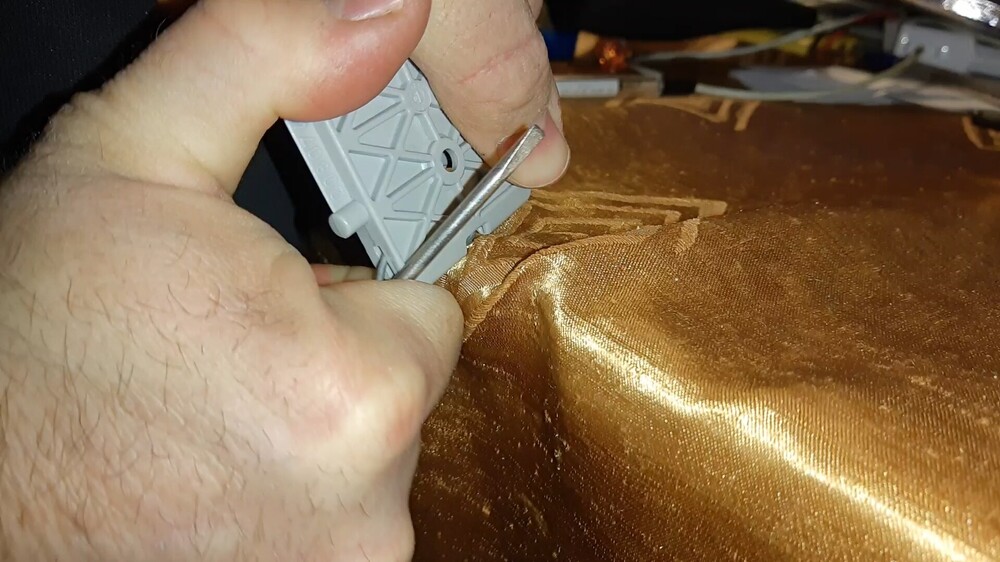

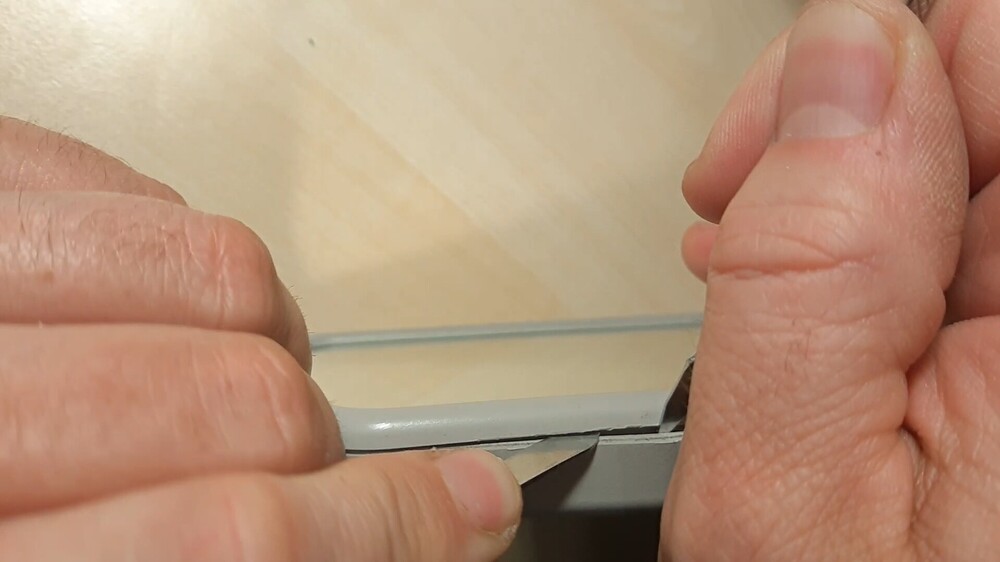

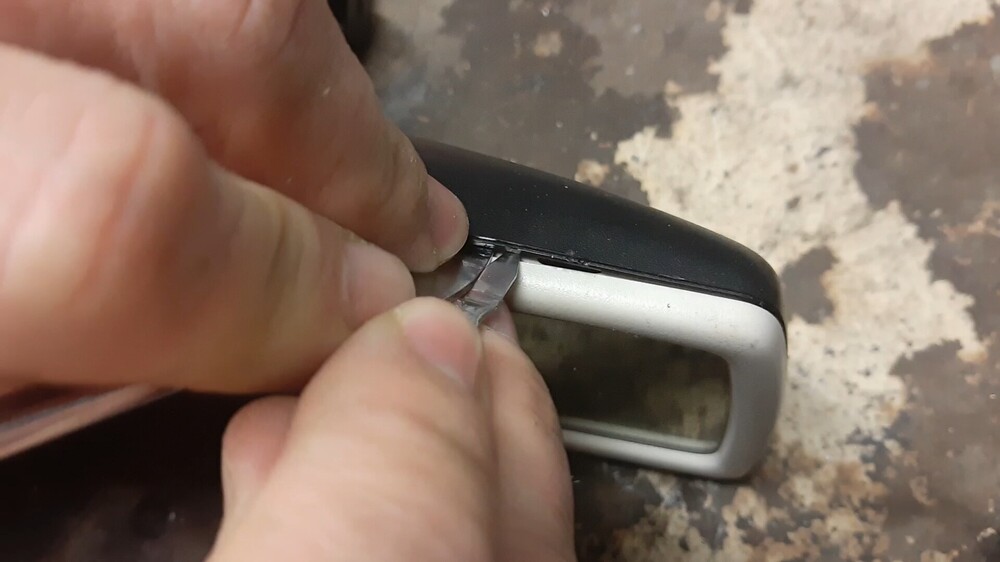

1. Rozbieramy stare lusterko (niemożliwe bez uszkodzeń).

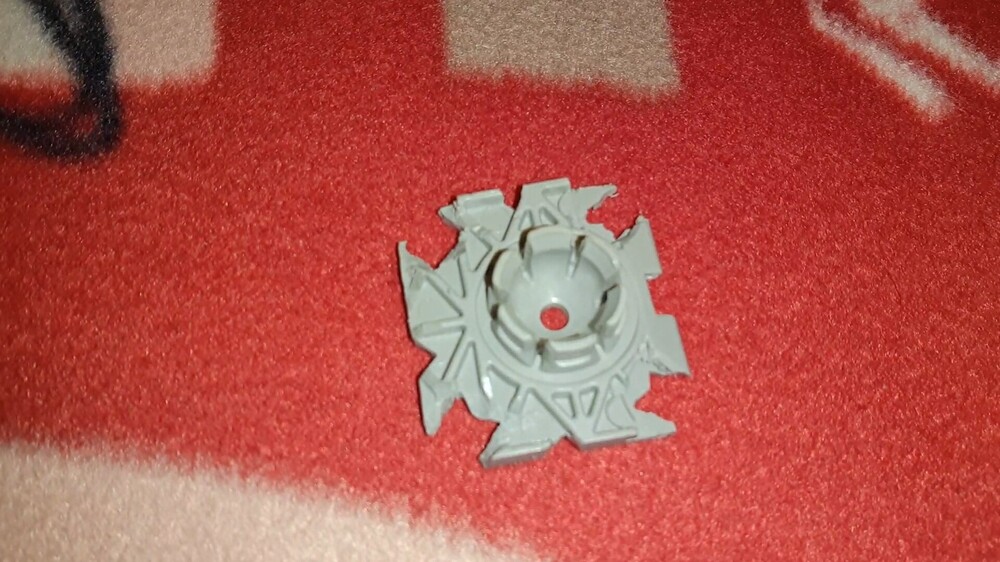

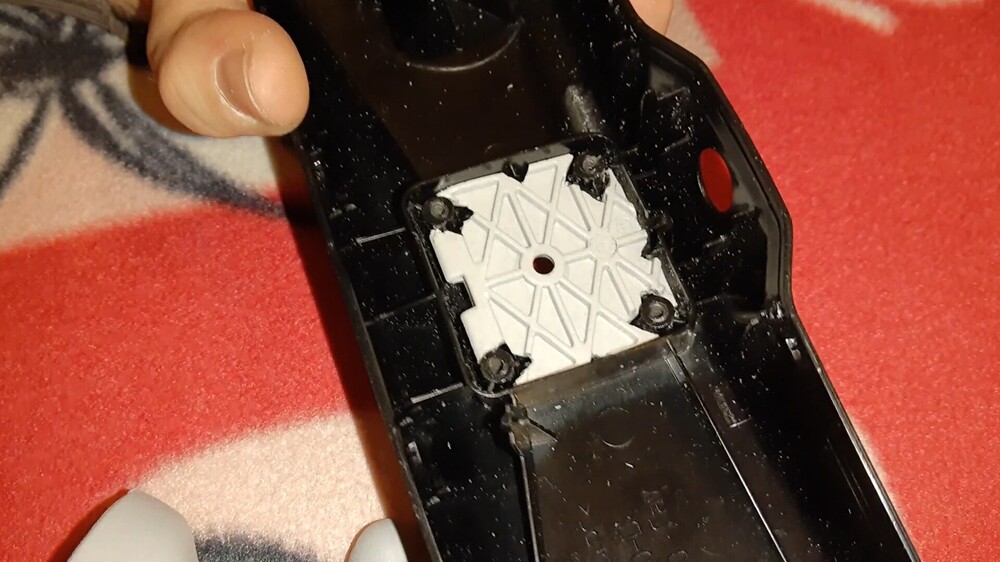

2. Wyjmujemy mocowanie uchwytu.

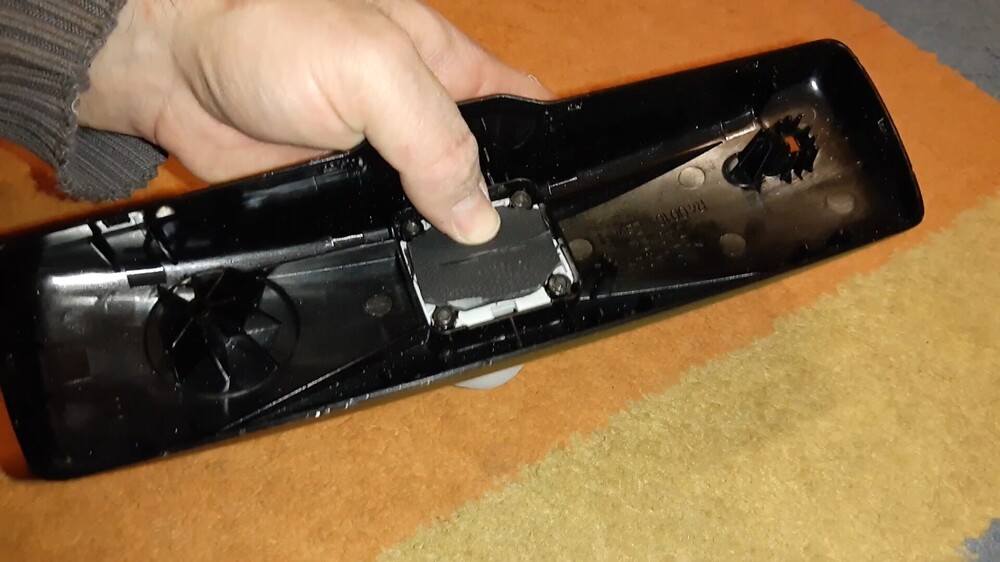

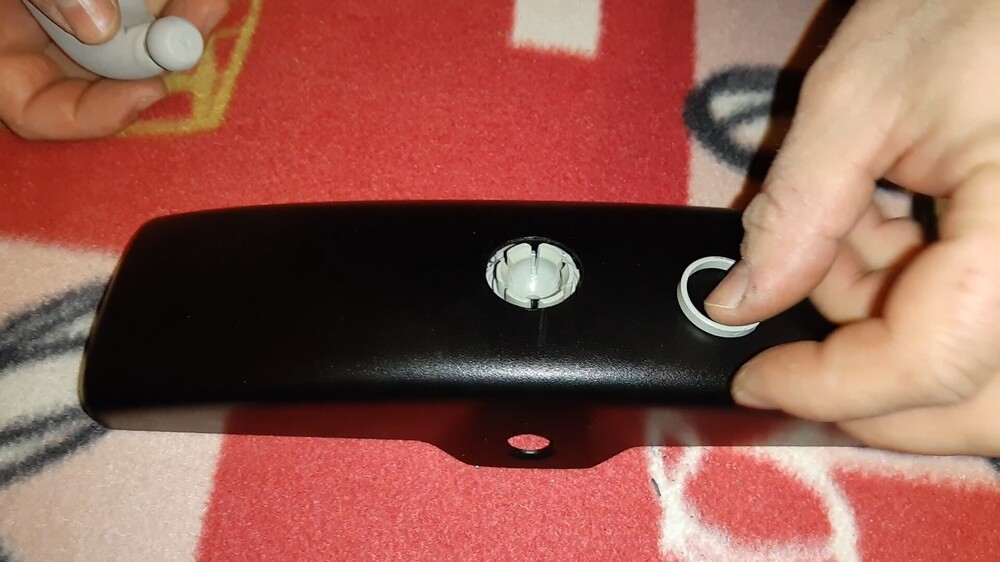

3. Rozbieramy nowe lusterko.

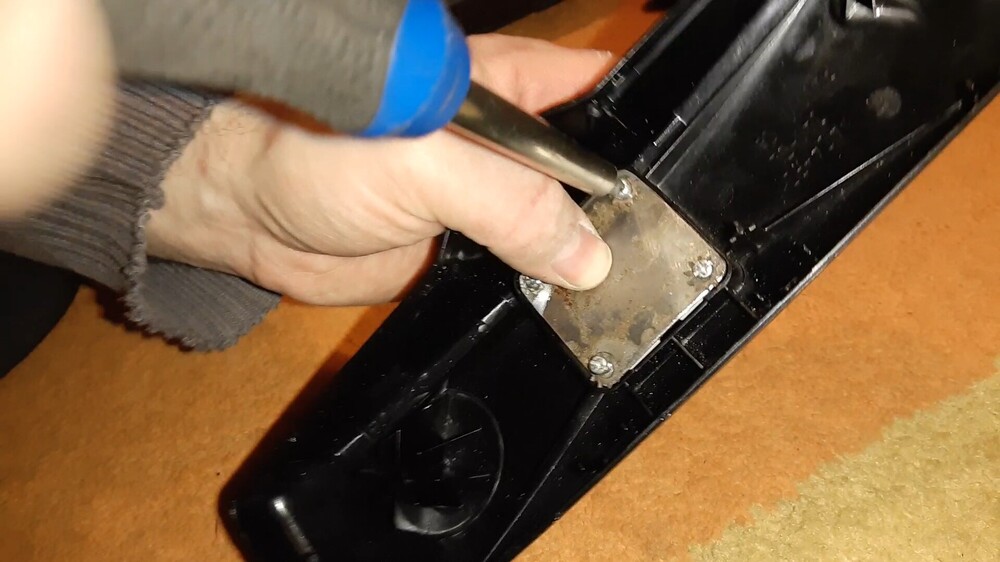

4. Przykręcamy mocowanie do nowego lusterka:

Najpierw wciskamy blokadę, potem przykręcamy dodatkową blaszkę, aby się trzymało, na końcu wpinamy uchwyt.

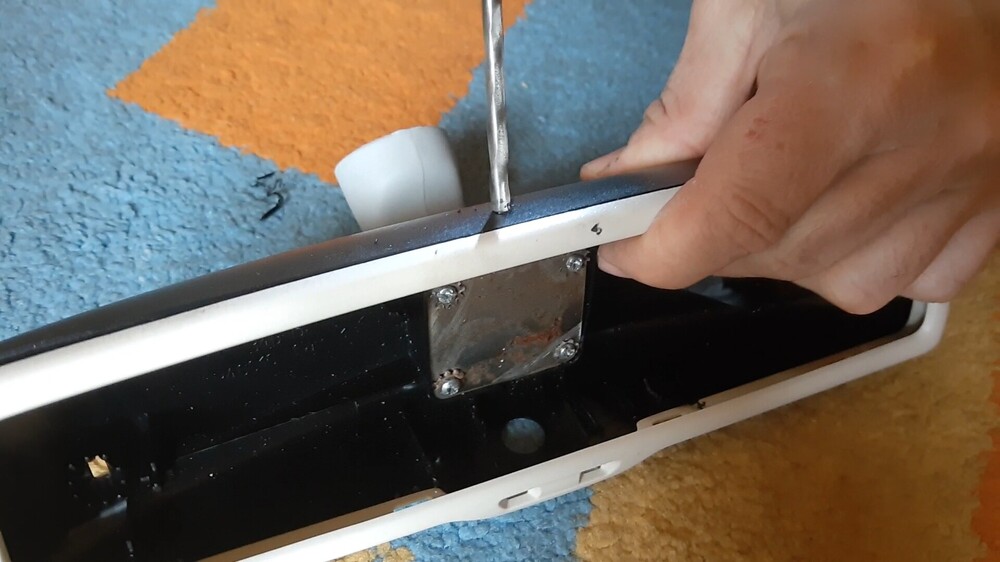

5. Wiercimy otwór na wiązkę.

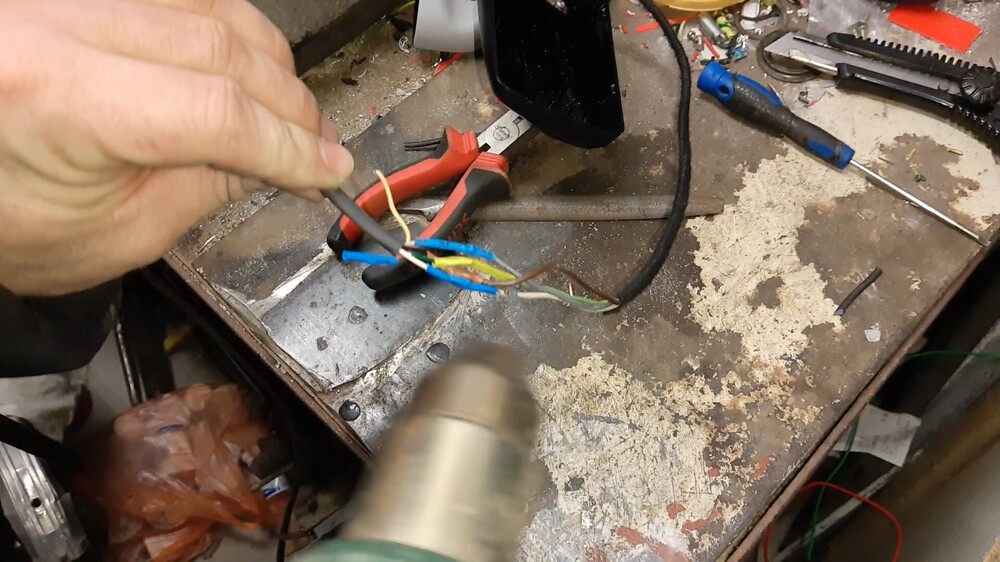

6. Przedłużamy wiązkę lusterka.

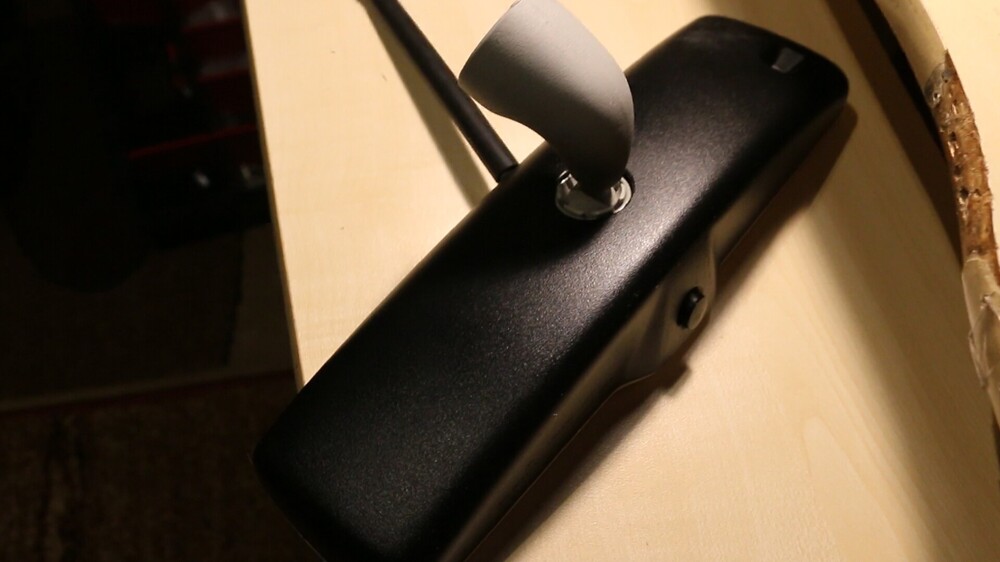

7. Składamy lusterko.

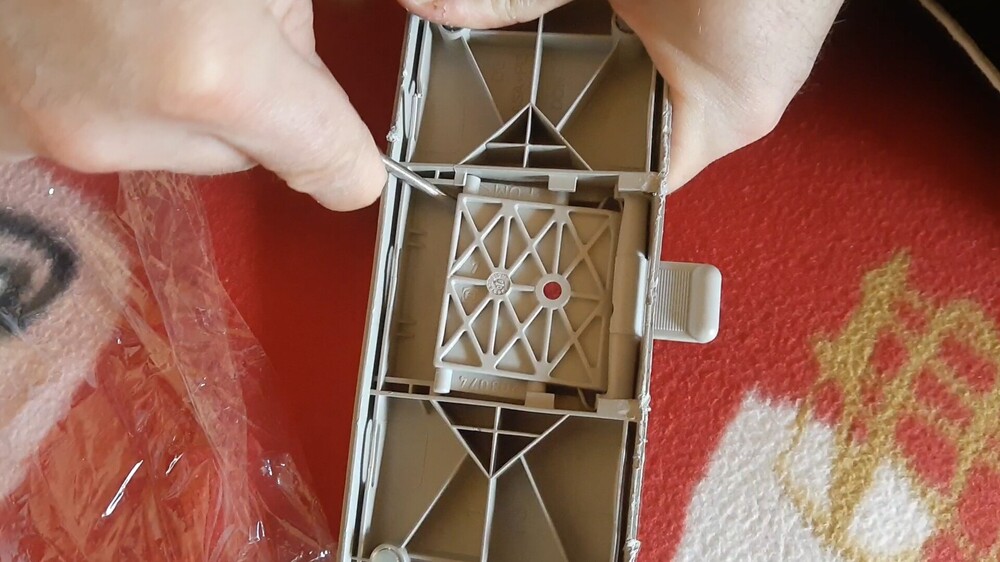

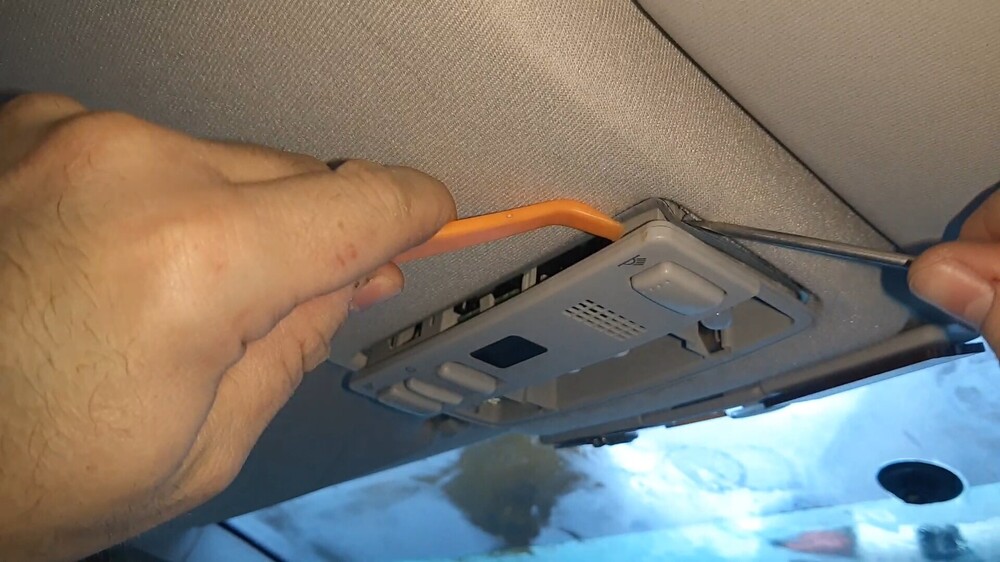

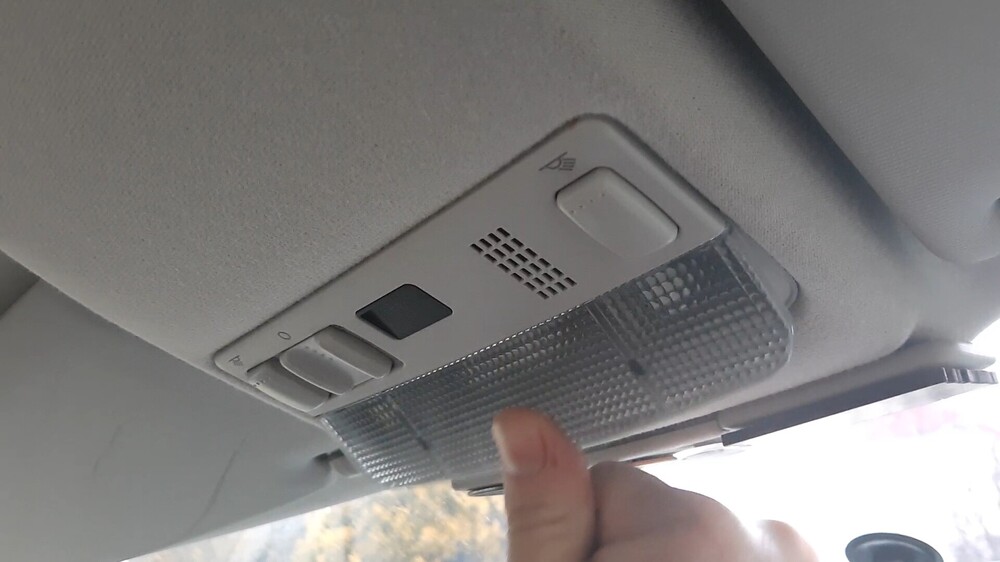

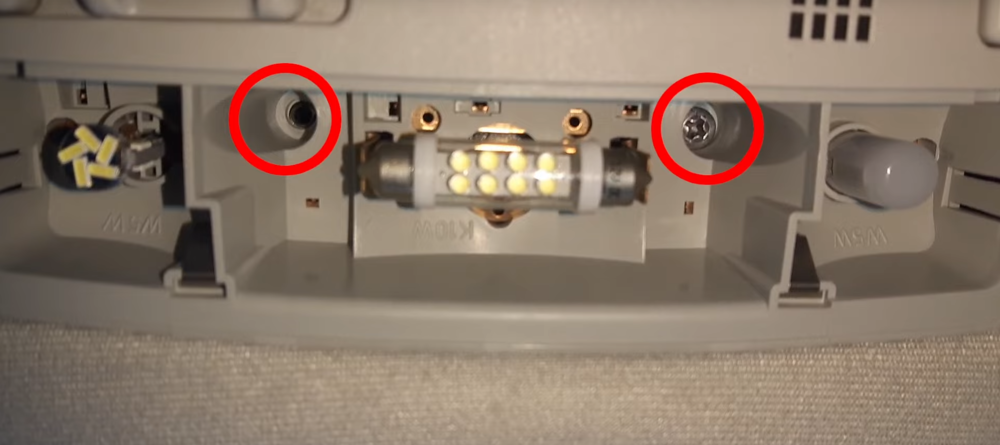

8. Zdejmujemy lampkę oświetlenia wnętrza (pod kloszem są dwie śruby).

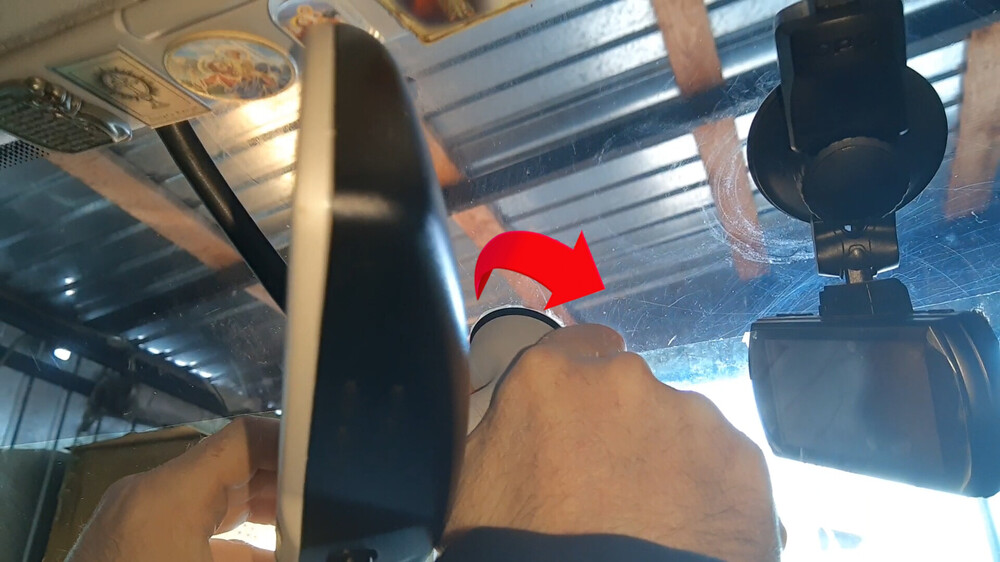

9. Zakładamy nowe lusterko (przekręcamy w prawo).

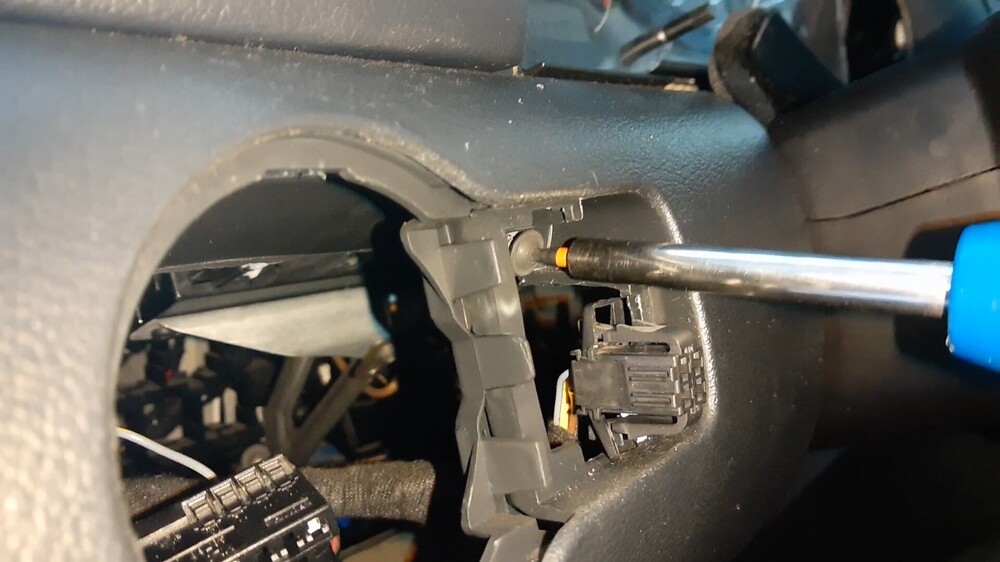

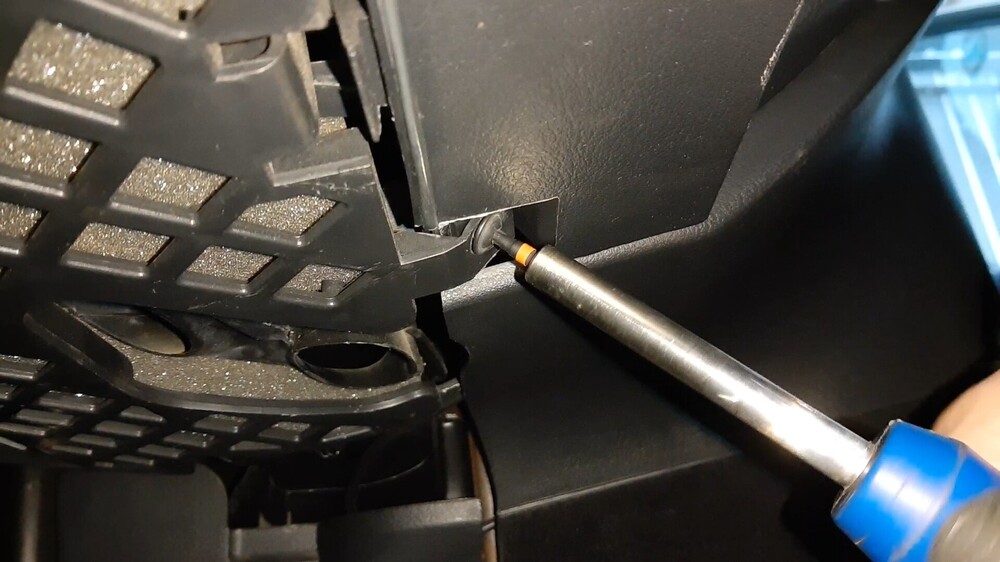

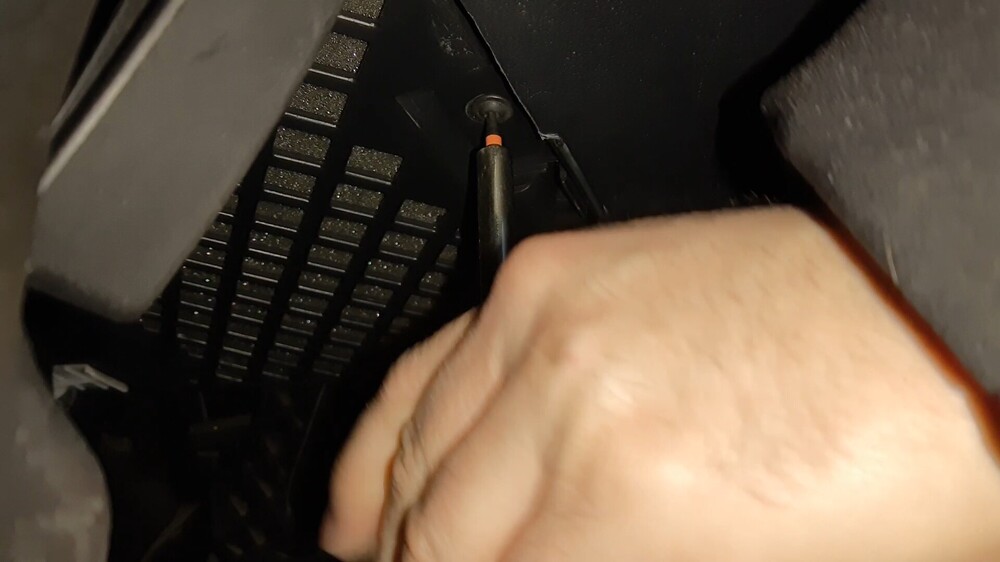

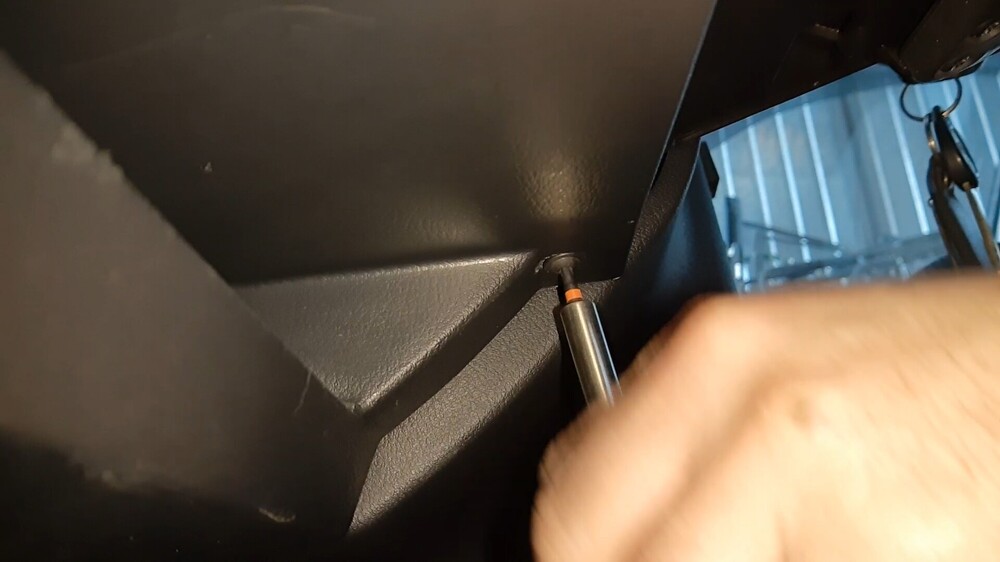

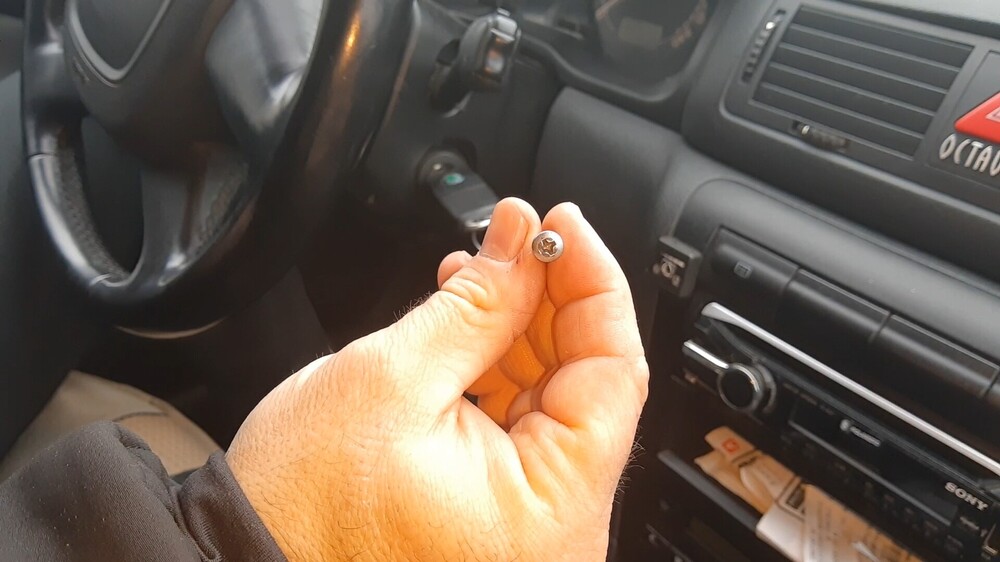

10. Demontujemy osłonę bezpieczników i kolumny kierownicy.

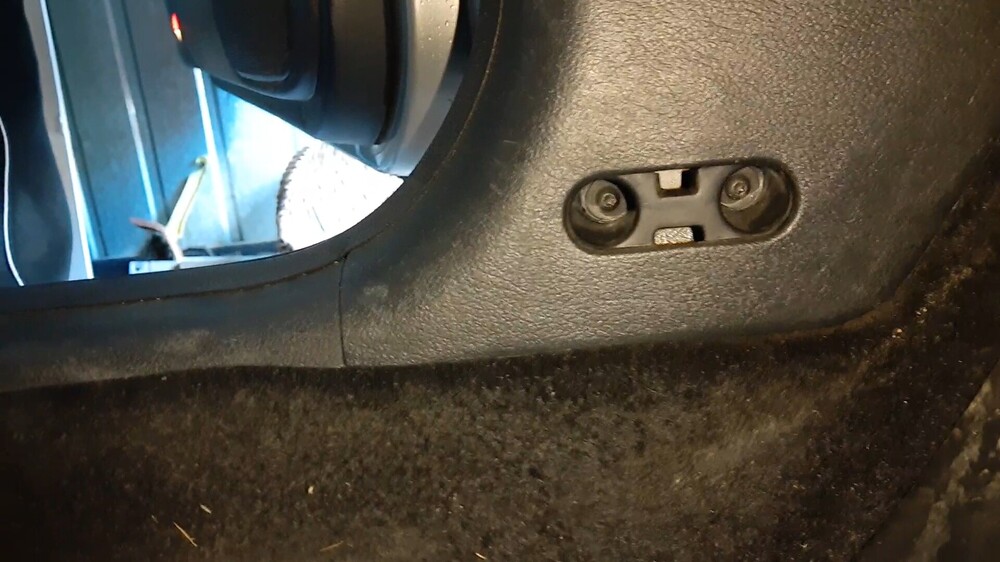

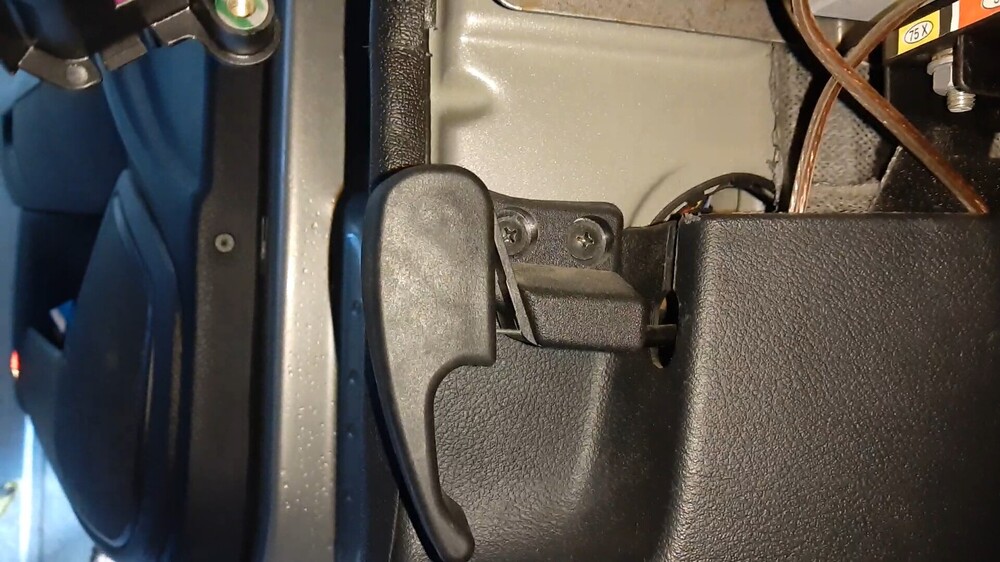

11. Demontujemy osłony progu kierowcy.

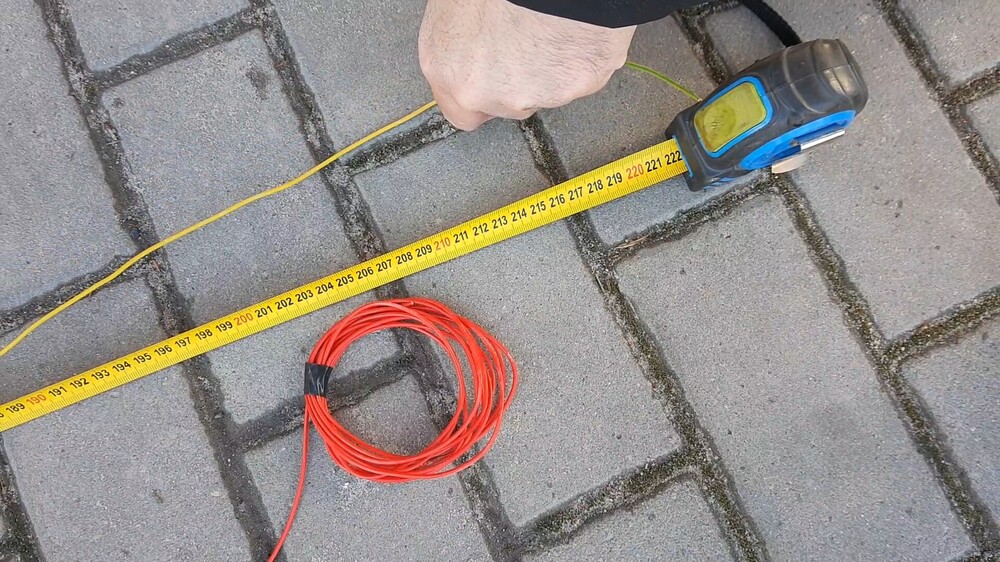

12. Robimy wiązkę.

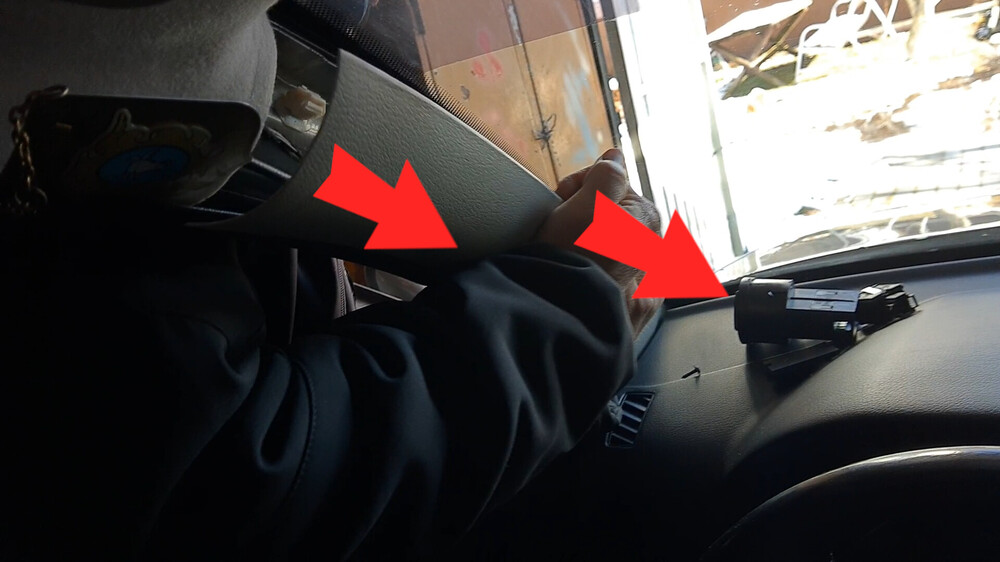

13. Zdejmujemy osłonę słupka A.

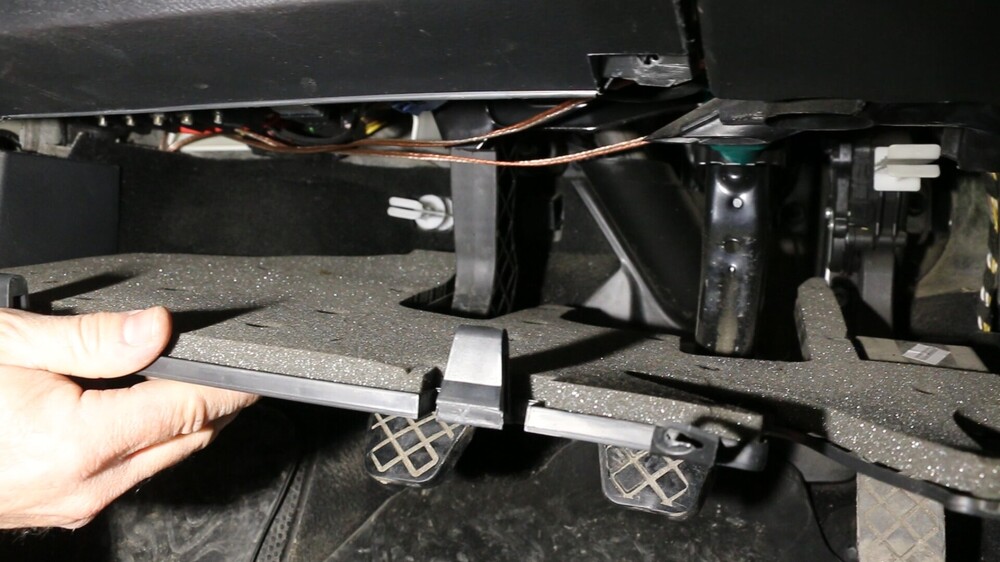

14. Przeciągamy wiązkę.

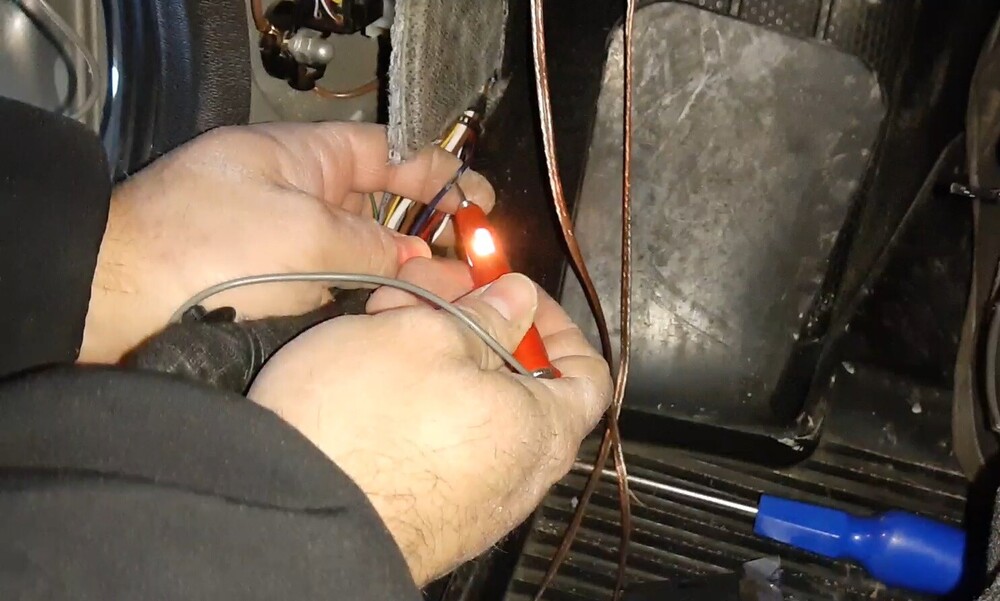

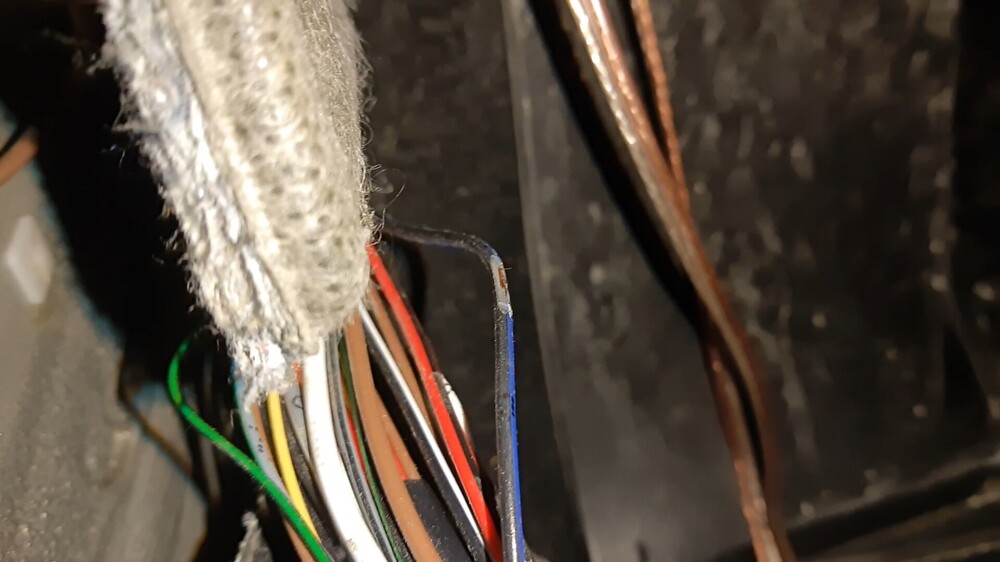

Przewód niebiesko-czarny (sygnał wstecznego):

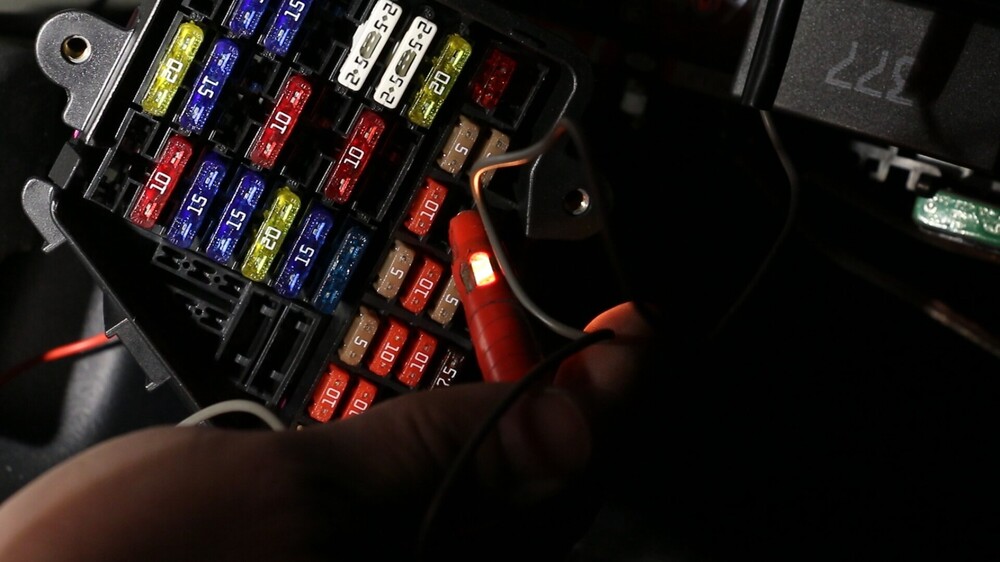

15. Bezpiecznik 6 jest wolny i ma napięcie po zapłonie.

16. Zarabiamy przewód konektorem 000 979 133 E i wpinamy.

17. Montujemy wszystkie elementy.

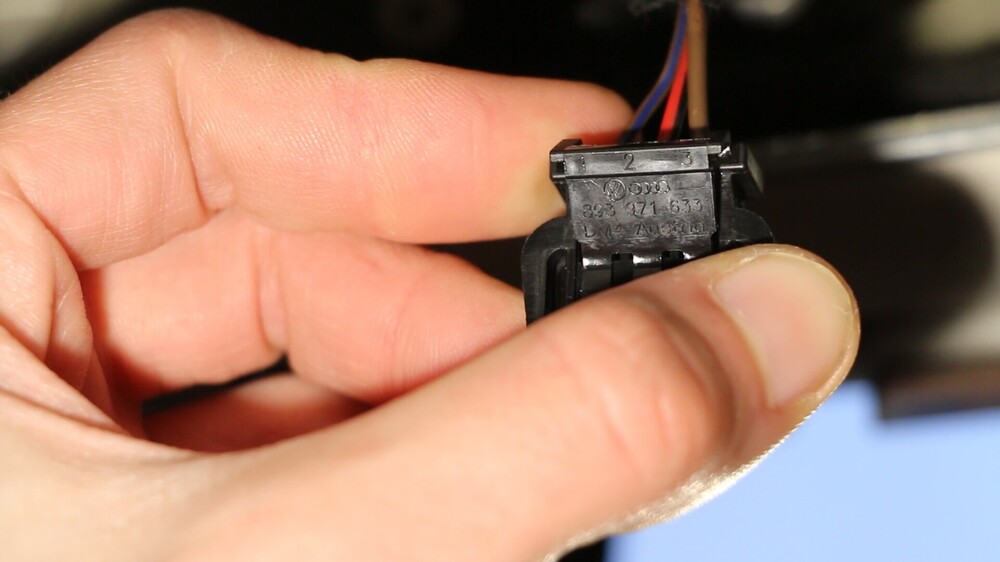

18. Podłączamy przewód sygnału otwarcia drzwi do pinu 1.
lampki.

Działanie lusterka na filmiku.
