Montaż oświetlenia wokół drzwi, Škoda Octavia 1

---

Każdy wykonuje modyfikacje na swoją odpowiedzialność.

---

Film:

Części:
- 4 białe lampki,
- 2 czerwone lampki,
- 6 wtyczek 893 971 632,
- 12 konektorów 000 979 133 E,
- przewody.

Schemat do tylnych lampek:
Pin 1 [masa] - pin 5 sterownika drzwi [niebieski]
Pin 2 [zasilanie] - pin 18 sterownika drzwi [czerwony]

1. Przednie białe lampki podłączamy do ostrzegawczych (pin 1 - masa, pin 2 - zasilanie). Podłączanie oraz demontaż i montaż boczków pokazane w relacji z montażu lampek ostrzegawczych.

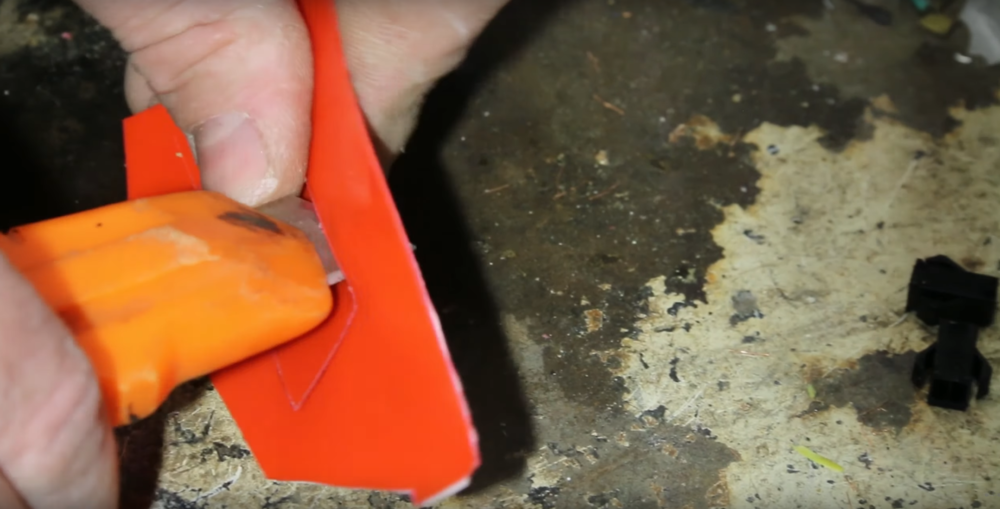

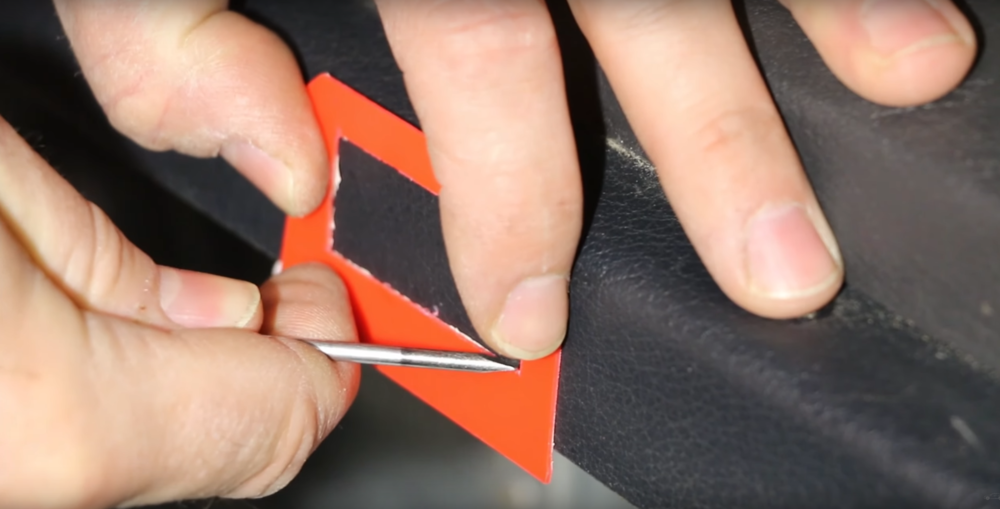

2. Wycinamy szablon (odrysowany z boczka O3)

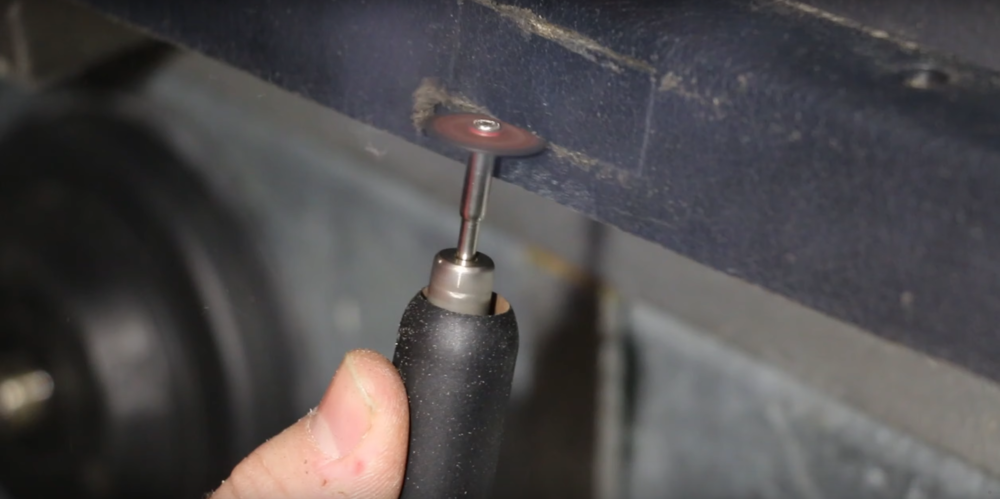

3. Wycinamy otwór w boczku lewych, przednich drzwi.

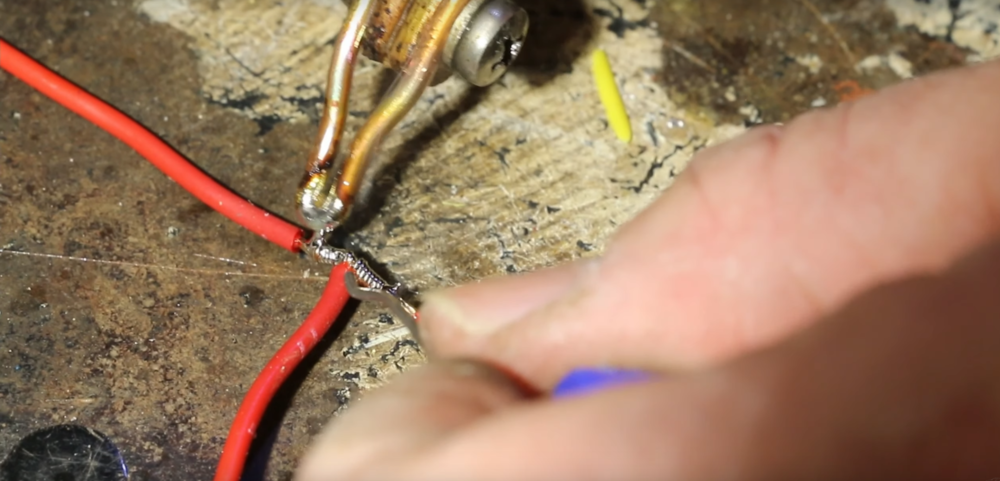

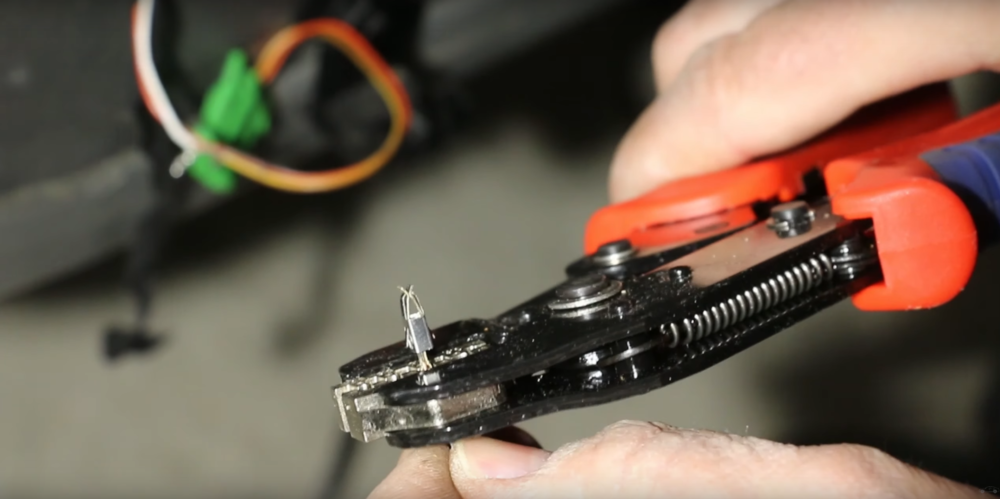

4. Lutujemy przewody, zarabiamy konektorami i wpinamy do wtyczki.

5. Montujemy boczek.

6. To samo robimy po prawej stronie.

7. Demontujemy lewy, tylny boczek (przed demontażem opuszczamy szybę). Boczki tylne zdejmuje się w taki sam sposób jak przedni prawy (Torx T15, Torx T20)

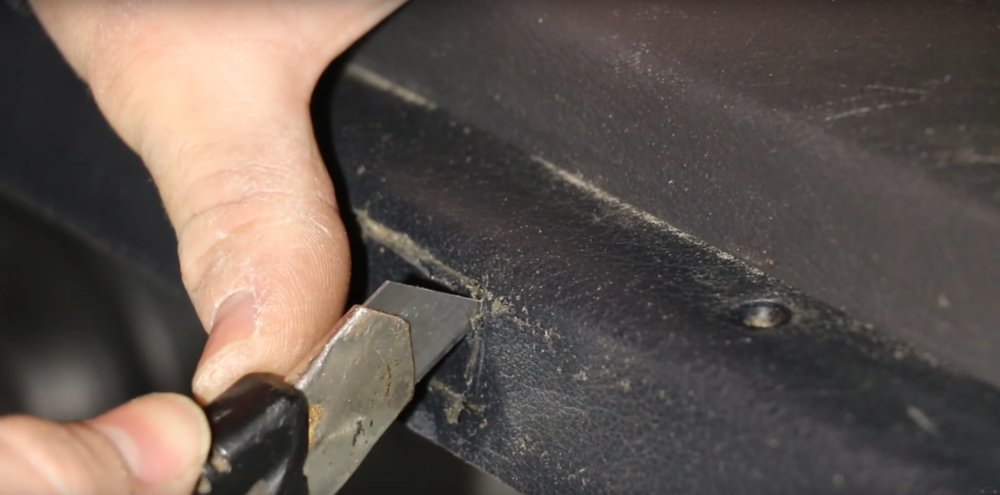

8. Wycinamy otwory na lampki.

9. Przygotowujemy wiązkę (z rozdzieleniem na lampkę ostrzegawczą i dolną).

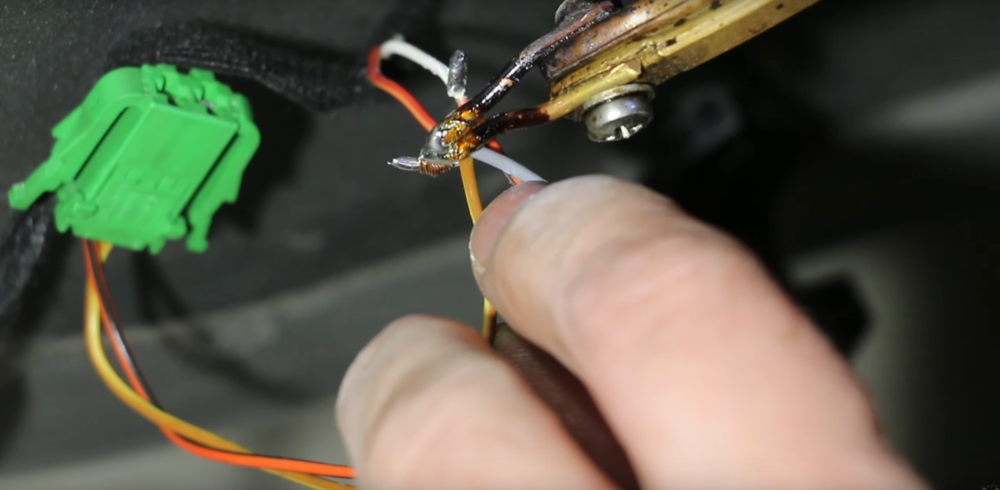

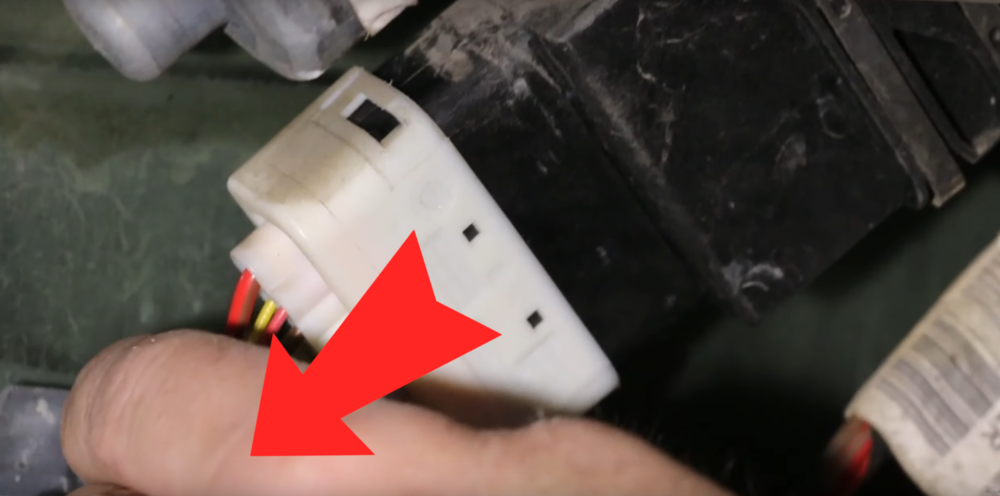

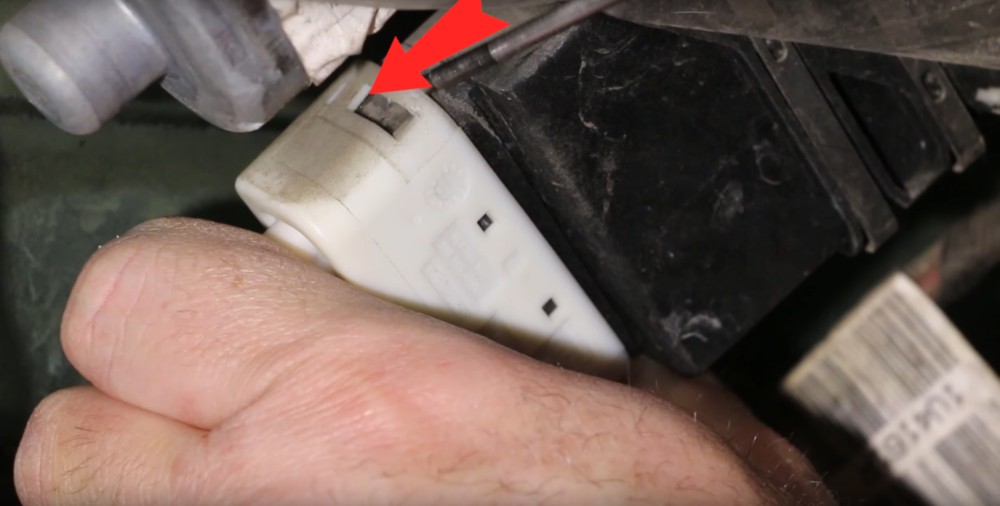

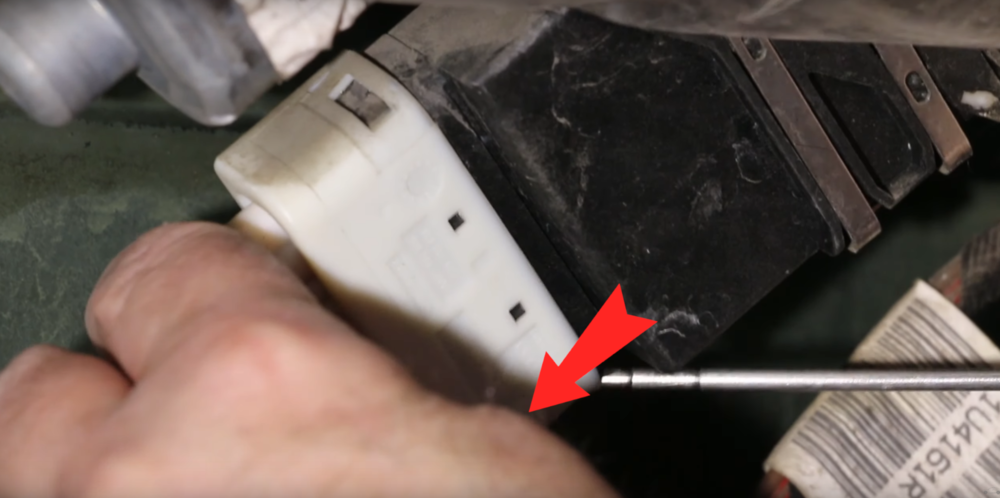

10. Wypinamy wtyczkę sterownika drzwi i lutujemy wiązkę.

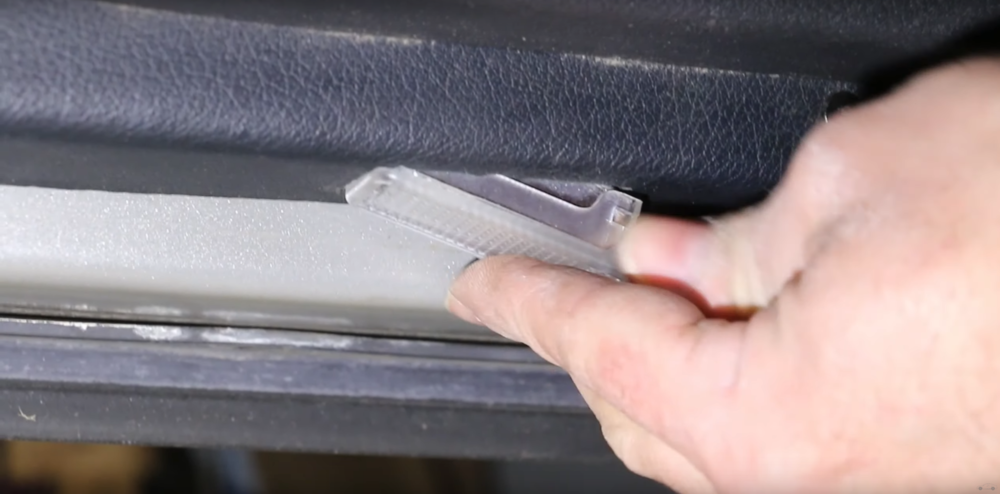

11. Zakładamy boczek.

12. To samo robimy po prawej stronie.
