octavia 3 Kamera cofania

@pab567 napięcia chyba nie mam dobrze podpiętego.
Na TV załapało obraz 🙂 Pokombinuję jeszcze jakoś pojutrze.

Działaj.

Zamontowane. Dziala, ale nigdy więcej nie rozbieram tak auta więcej

I co było nie tak?

I co było nie tak?

@pab567
Brak prądu do kamerki. Teraz jest puszczony ładnie kablem od radia.

@dzida

Ej, miałeś nie mówić nikomu!

A skąd wziąłeś zasilanie do kamery?

Chciałem użyć tego kabla od czincza, ale masa nigdzie z tyłu chyba nie załapała mimo że szło napięcie po mierniku.
Teraz na szybkozłączkach podpiąłem 2 kable pod radio i pociągnąłem całkiem na tył.

Ponowię pytanie: skąd wziąłeś zasilanie do kamery? Uwierz mi, nie pytam "ot tak", do czegoś to zmierza...

@pab567
Tutaj co jest +12 i minus w kostce głównej.

To teraz sobie zmierz pobór prądu po kilku minutach od zamknięcia samochodu... podpowiem - w tym miejscu zasilanie jest dostępne NON STOP. Zostaw sobie na kilka dni samochód a się zdziwisz jak go nie będziesz mógł odpalić...

Albo podepnij się pod bezpieczniki po zapłonie, albo pod światło cofania ale wtedy koniecznie przez filtr wygładzający (filtr, nie przekaźnik).

19 godzin temu, Christopy napisał:

@pab567
Tutaj co jest +12 i minus w kostce głównej.

dla kamery typu china najlepiej z zasilanie światła wstecznego. ale dodatkowo trzeba zmienić kodowanie lampy żeby kamera działał prawidłowo .

Albo założyć prosty filterek (dioda + kondensator) żeby  "wypłaszczyć" zasilanie

@rrobert @pab567
No to znowu muszę ciągnąć kable, ehh

4 godziny temu, rrobert napisał:

dla kamery typu china najlepiej z zasilanie światła wstecznego

A który to pin w kostce lampy , bo przy montażu kamery przekopałem całe forum i nie znalazłem nic innego jak zasilanie z kostki radia , może mógłby ktoś uporządkować posty tak aby dla innych było prościej znaleźć informacje .

Dzięki !

Jak chcesz do lampy to schemat dla prawej lampy poniżej. Cofania to 6pin, czarno niebieski kabelek..

Ale jak już masz to z przodu to dorzuć sobie kawałczek kabelka i podskocz pod bezpieczniki. Możesz sobie kupić bajpas (sklep elektroniczny albo allegro od 5zł) i masz roboty na jedno piwko ;)
https://bezpieczniki.net/skoda-octavia-2015-bezpieczniki-schemat/

@pab567 @rrobert
Puściłem tym samym bypassem co ogarniałem sobie rejestrator. Kable idą za schowkiem kierowcy, pod kierownicą i za ekranem aż pod schowek pasażera.
Roboty na godzinę, a najwięcej żeby dobrze wszystko poskładać, samo pociągnięcie kabli to 10 minut roboty, i 15 minut na lutowanie.

Panowie... Problem jak na zdjęciach - albo czarny ekran albo paski, czasem zielone czasem białe... kiedyś pojawiało się sporadycznie (maks raz na miesiąc) w tym tygodniu już 3 resety radia i dodatkowo komunikat „system parkowania aktualnie niedostępny”
Kamera dokładana LOW przez Michała @mcqw zeszłym roku. Pacjent RS z 2016.
Jakiś pomysł czego i gdzie szukać? Wilgoć? Kostki? Podłączenia? Soft? Dzięki...

Witam

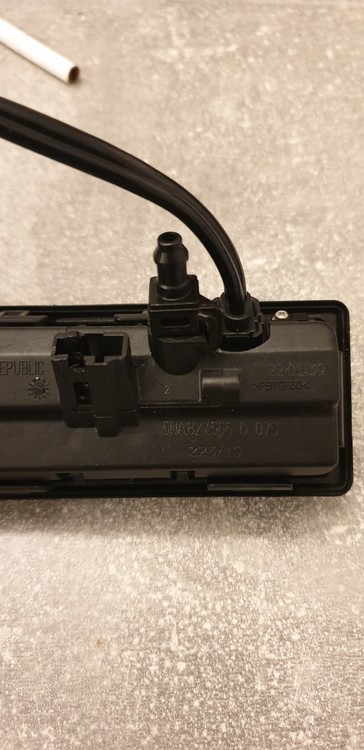

Kupilem nową kamerkę w wersji high. 5NA827566. Według sprzedawcy wszystko  współgra z octavia choć kamera jest z tiguana.

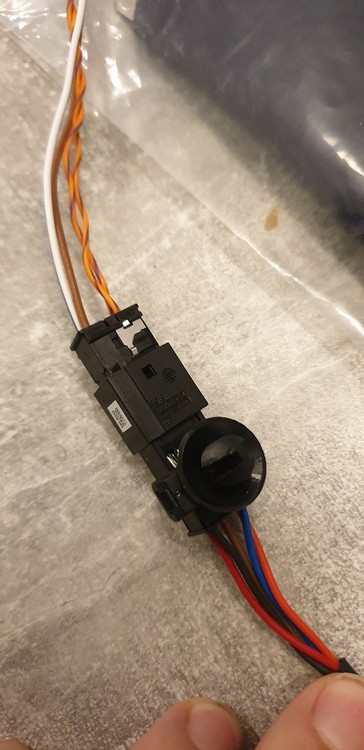

Z tego co wyczytałem to może byc problem z kalibracja😰. Mam octavie 3 2016r z mib2. Czy dam radę jakoś sam ja z kalibrować? Nie podoba mi sie jeszcze wiązka kabli z którą przyszła kamerka. Pomylili masę z kabkem do otwierania znaczka z tego co na forum wyczytałem. Masz brązowa. Przewód do otwierania znaczka czarny. Czy mam rację?

Z góry dziękuję za pomoc.

Ten biało-niebieski robi za zasilanie. Chińska rzeźba

Oprogramowanie

Witam wszystkich. Jest to mój pierwszy post na forum.

Jako kompletny laik elektroniczny mam prośbę o potwierdzenie lub zaprzeczenie poniższemu.

Czy o tym, że dana kamerka fabryczna, używana, w wersji high, pozyskana z dowolnego dawcy koncernu (VW, Skoda, Audi, Seat) współpracować będzie z inną fabryczną stacją multimedialną, w innym samochodzie też tego koncernu, decyduje sterownik/moduł miedzy kamerą a odbiornikiem, czy sama kamerka? Pomijam wielkość, kształt, spasowanie samej kamerki, do klamki klapy tylnej.

Czyli np. "wydłubuję" samą kamerkę z klamki np. Tiguana, Superba, itp. Pakuję ją do klamki np. Touarega. Czy ma szansę się to zakodować i działać poprawnie?

Dnia 11.01.2020 at 10:33, BluErEs napisał:

Panowie... Problem jak na zdjęciach - albo czarny ekran albo paski, czasem zielone czasem białe... kiedyś pojawiało się sporadycznie (maks raz na miesiąc) w tym tygodniu już 3 resety radia i dodatkowo komunikat „system parkowania aktualnie niedostępny”
Kamera dokładana LOW przez Michała @mcqw zeszłym roku. Pacjent RS z 2016.
Jakiś pomysł czego i gdzie szukać? Wilgoć? Kostki? Podłączenia? Soft? Dzięki...

Podłącz pod kompa.Gubi sygnał.Warto sprawdzić kostkę za jednostką,podłączyć inną kamerkę do sprawdzenia.Wgrać wyższy software do jednostki-0252.

52 minuty temu, berater napisał:

Witam wszystkich. Jest to mój pierwszy post na forum.

Jako kompletny laik elektroniczny mam prośbę o potwierdzenie lub zaprzeczenie poniższemu.

Czy o tym, że dana kamerka fabryczna, używana, w wersji high, pozyskana z dowolnego dawcy koncernu (VW, Skoda, Audi, Seat) współpracować będzie z inną fabryczną stacją multimedialną, w innym samochodzie też tego koncernu, decyduje sterownik/moduł miedzy kamerą a odbiornikiem, czy sama kamerka? Pomijam wielkość, kształt, spasowanie samej kamerki, do klamki klapy tylnej.

Czyli np. "wydłubuję" samą kamerkę z klamki np. Tiguana, Superba, itp. Pakuję ją do klamki np. Touarega. Czy ma szansę się to zakodować i działać poprawnie?

Kamery wersji high nie mają dodatkowych modułów,wszystko jest w kamerze.Kamerę można wymontować z klamki i wpasować do danego modelu VAG-a.

28 minut temu, cliner napisał:

Podłącz pod kompa.Gubi sygnał.Warto sprawdzić kostkę za jednostką,podłączyć inną kamerkę do sprawdzenia.Wgrać wyższy software do jednostki-0252.

@cliner Dzięki za odpowiedź 👍 Tak będę po kolei probowal sprawdzic.

@BluErEs ja tak jak mówiłem Ci przez tel sprawdzić kabelki zawsze można, ale @cliner dobrze zauważył, że zacząć trzeba od softu.

W tym poście nawet przytaczałem info z TPI o 0252 w którym znalazła się pozycja o problemach z kamerą cofania

1 godzinę temu, mcq napisał:

@BluErEs ja tak jak mówiłem Ci przez tel sprawdzić kabelki zawsze można, ale @cliner dobrze zauważył, że zacząć trzeba od softu.

W tym poście nawet przytaczałem info z TPI o 0252 w którym znalazła się pozycja o problemach z kamerą cofania

👍 @mcq żebym trafił na to co odsyłasz wcześniej sam, to bym już nie pisał, a tak w sumie mój post odniósł zamierzony efekt 😉 czyli zamiast znów grzebać w kablach trzeba zrobić poprostu soft i zobaczyć czy przyniesie efekt. Dzięki!

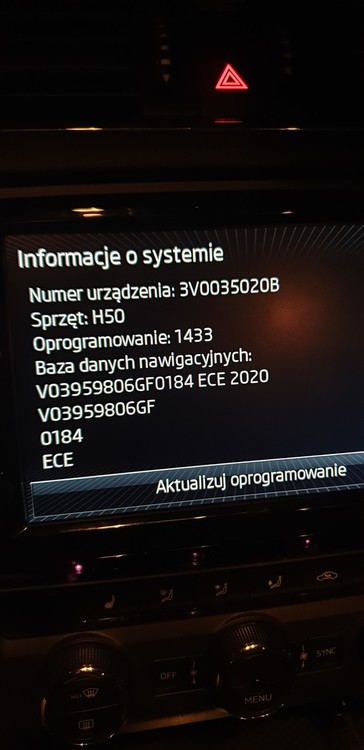

Edit: Panowie....Update Portal Skody twierdzi, że nie ma oczwyście dla mojego auta dostępnego innego softu niż ten który jest - czy ktoś może mi udostępnić tą wersję 252? Dzieki!

@mcq czy mogę liczyć na odpowiedź na PW?
