octavia 3 Montaż kamery cofania high w Škodzie Octavii 3 Fl - relacja foto, wideo + opis.

Cześć,

zapraszam do relacji z montażu kamery cofania high ze spryskiwaczem w Octavii III.

Większość informacji mam z wątku o kamerze cofania, dzięki 😉

---

Modyfikacja została wykonana w Škodzie Octavii 3 FL i wszystko działa, ale pamiętajcie, że każdy wykonuje modyfikacje na swoją odpowiedzialność.

Film:

Potrzebne części:
- kamera (tu: 5NA 827 566),
-  wtyczka 8K0 971 833,
- 4 konektory 000 979 034 E,
- 2 konektory 000 979 009 E,
- konektor do skrzynki bezpieczników 000 979 242 E,
- konektor oczkowy,
- 4 spójki 5J0 955 871 A,
- trójnik spryskiwacza 1J0 955 873 D,
- wężyk falisty 1J0 955 751 D,
- 3 przewody ~5 m,
- przewód ~6,5 m,
- przewód RG174 (~5m) + Fakra żeńska.

Schemat:

Pin 1 - Bezpiecznik 18 na uchwycie bezpiecznika C [7,5 A]

Pin 4 - pin 6 szarej wtyczki jednostki MIB [CAN H]

Pin 5 - masa

Pin 8 - pin 12 szarej wtyczki jednostki MIB [CAN L]

FAKRA/RG174 - pin 6 (sygnał) i 12 (ekran) niebieskiej wtyczki jednostki MIB

1. Odłączamy akumulator!

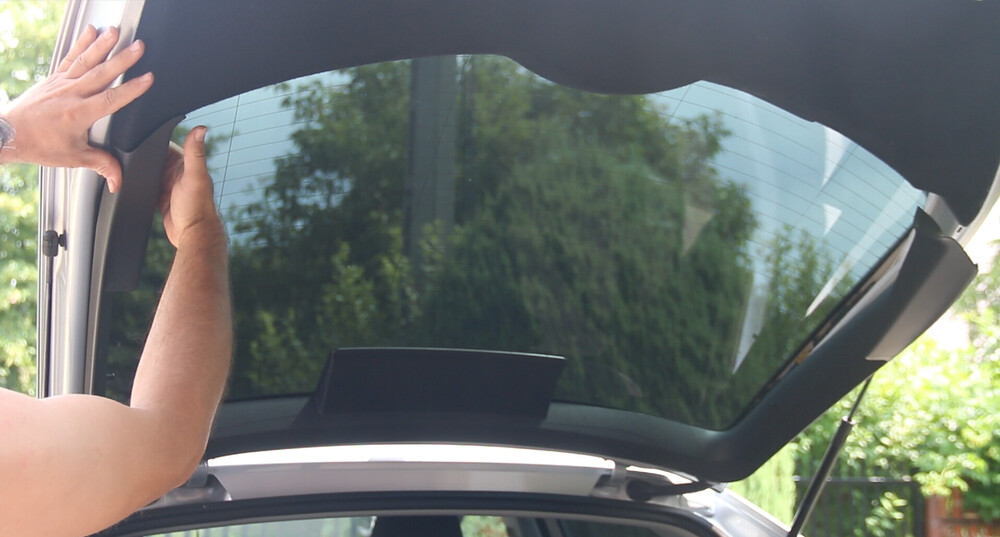

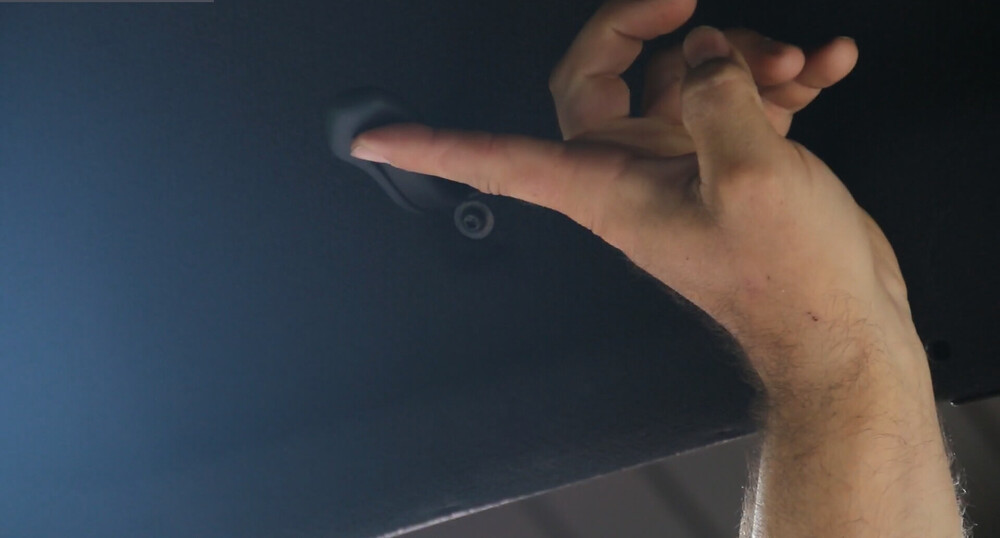

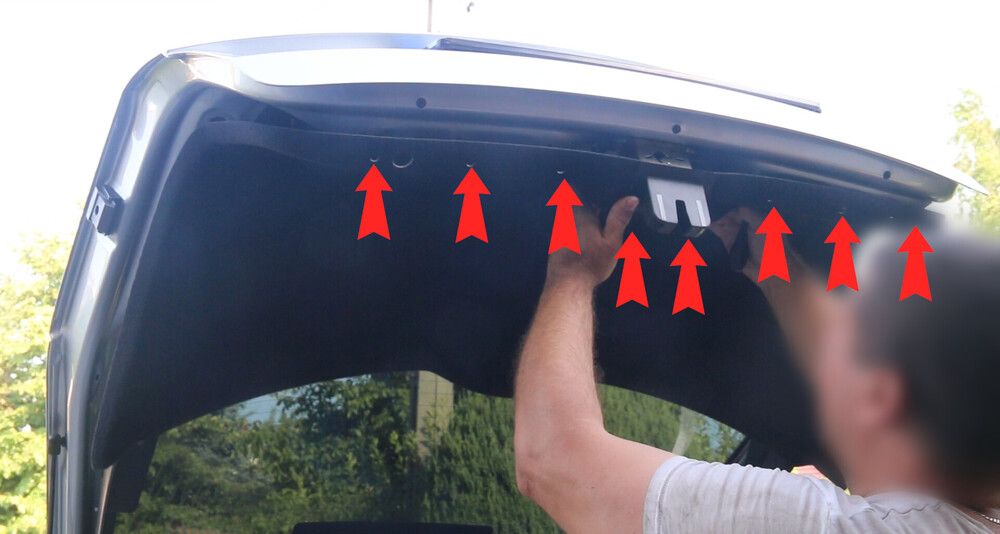

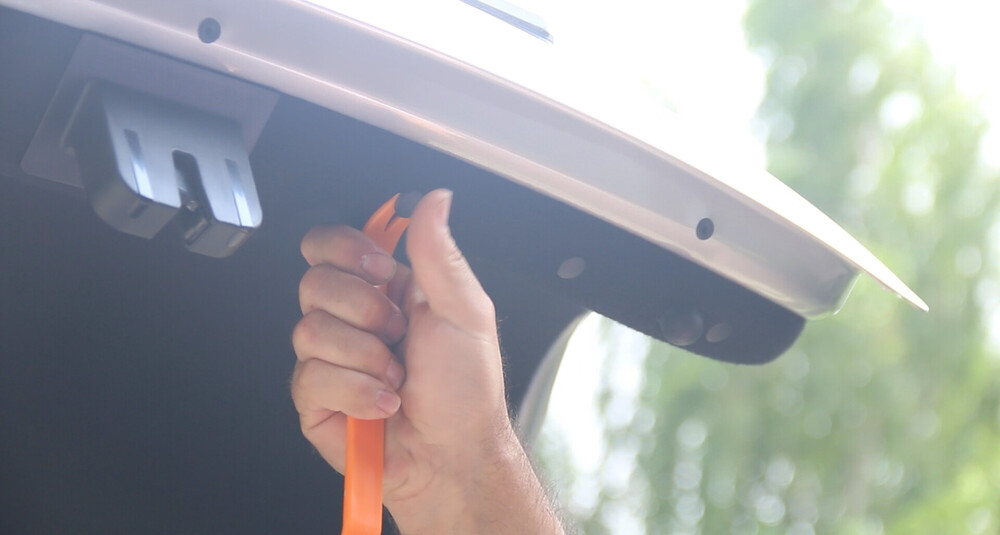

2. Zdejmujemy tapicerkę klapy bagażnika: zaczynamy od plastikowych boczków, następnie wyjmujemy spinki, odkręcamy rączkę (Torx T25) i demontujemy tapicerkę.

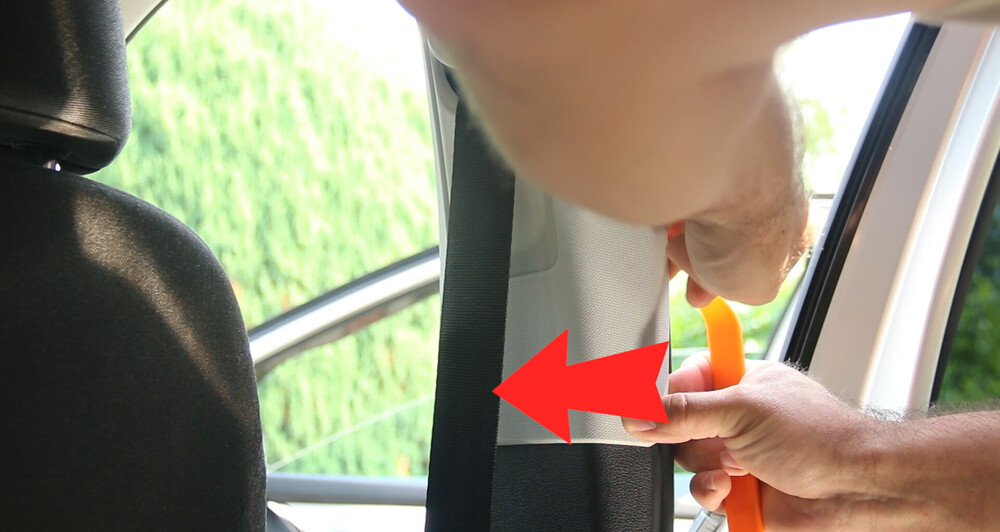

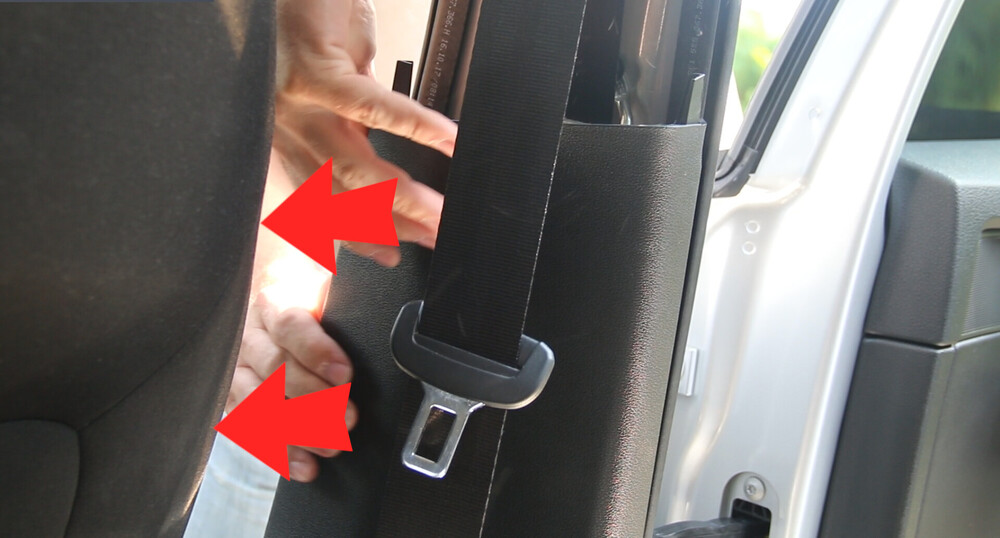

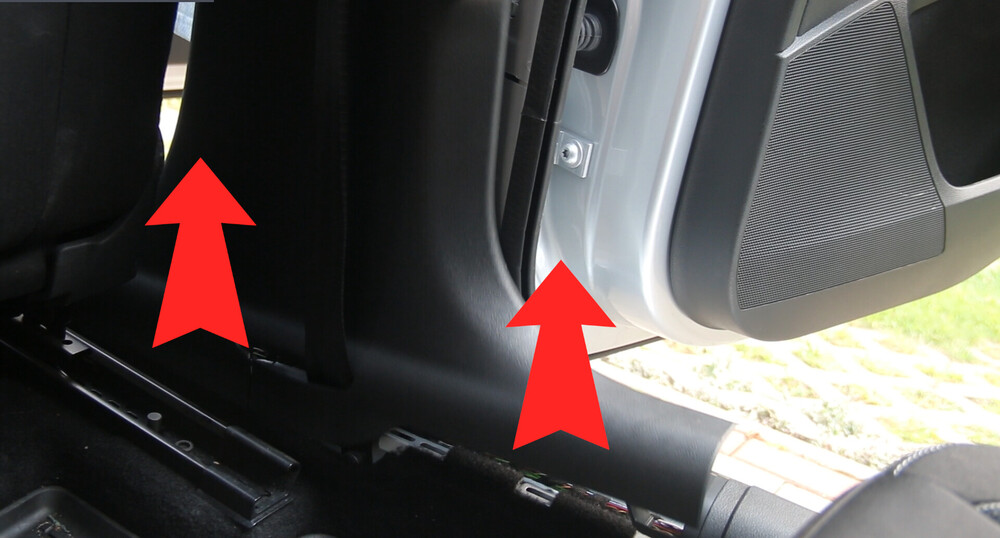

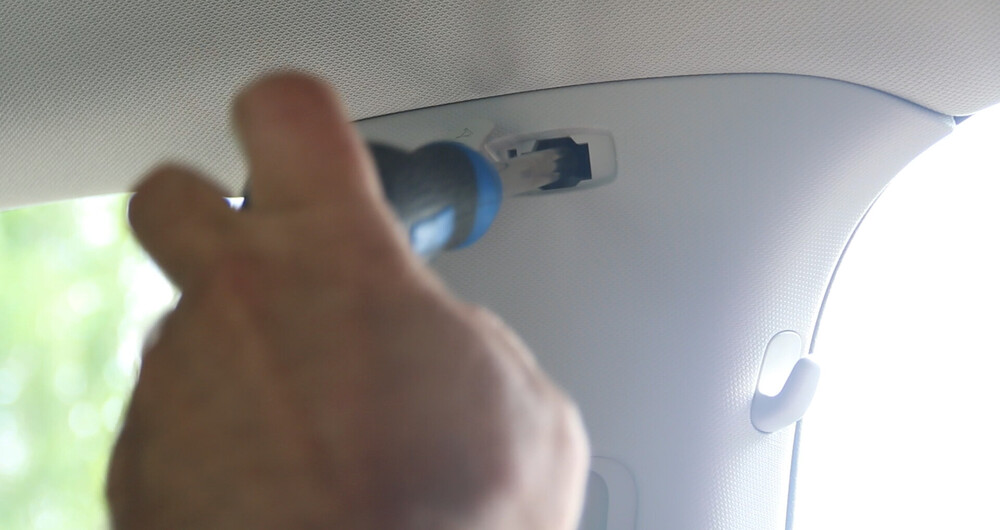

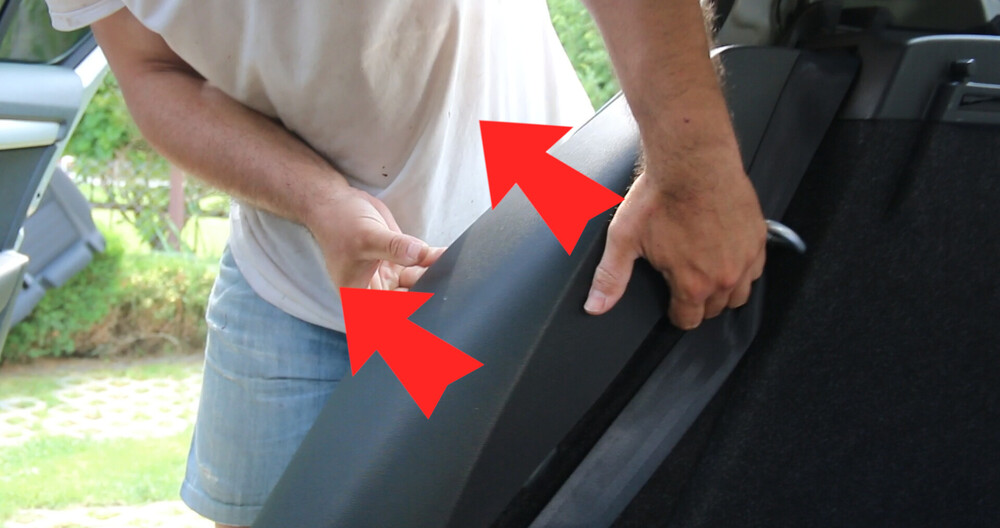

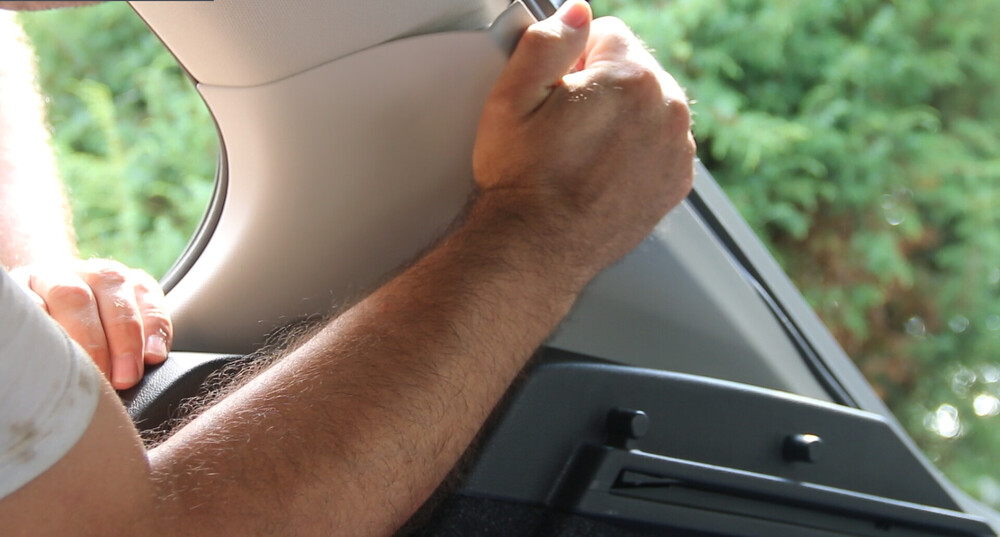

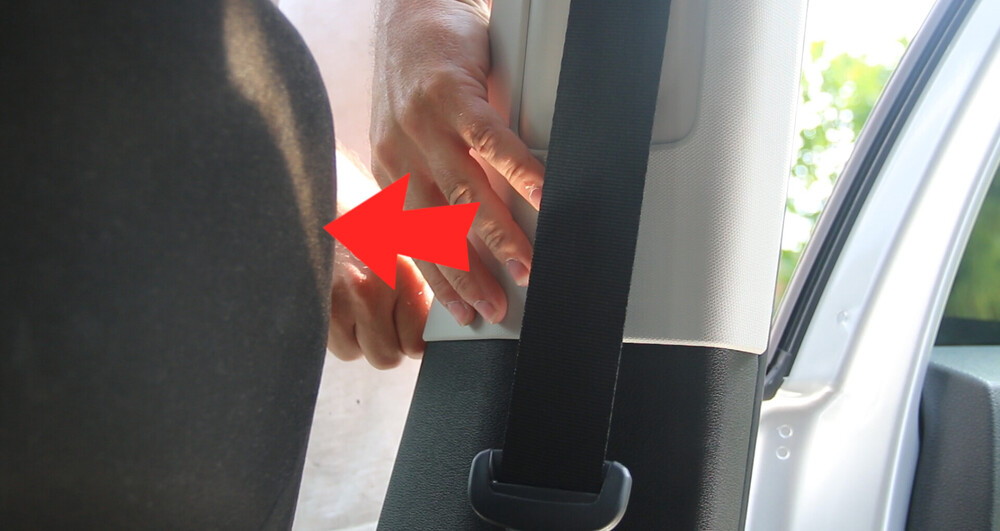

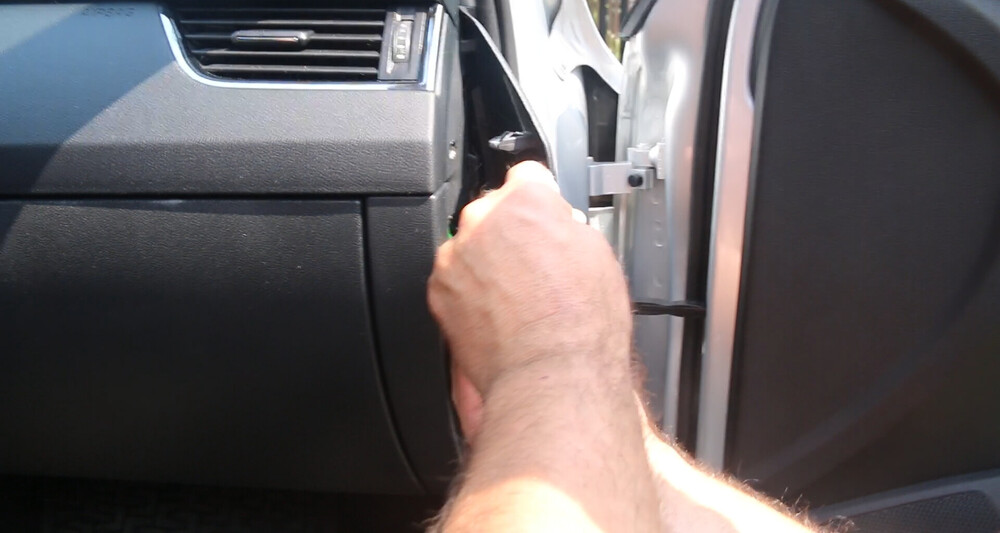

3. Zdejmujemy osłony: progu pasażera z przodu, prawej strony deski rozdzielczej, słupka B, progu pasażera z tyłu oraz słupka C.

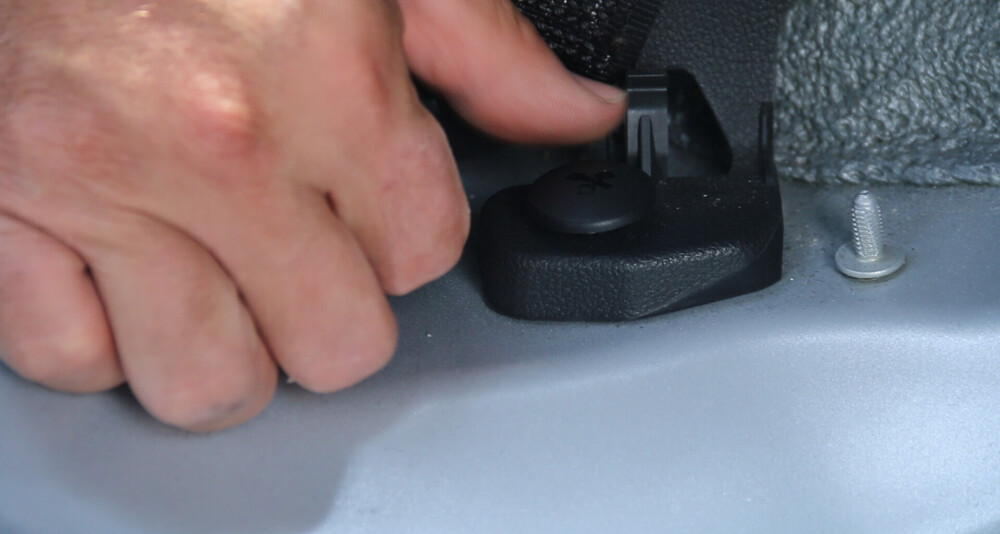

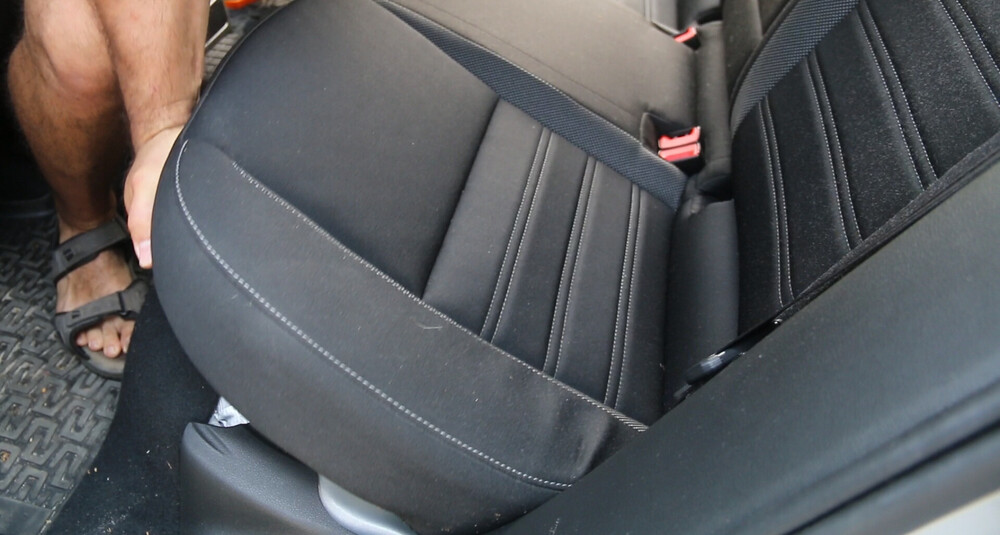

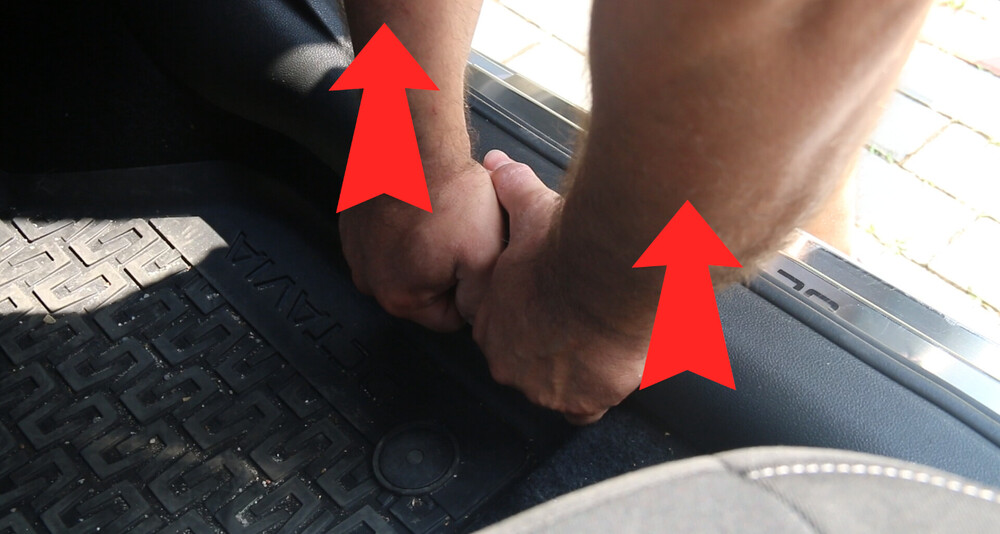

    a) Przed demontażem osłony tylnego progu wyjmujemy siedzisko kanapy.

*I tak samo po prawej

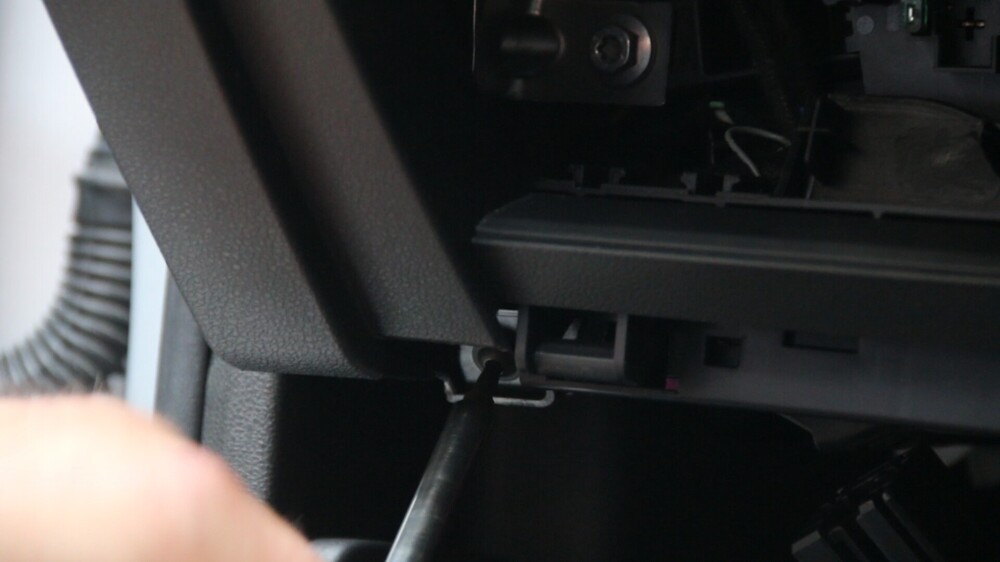

4. Wyjmujemy schowek pasażera.

5. Demontujemy osłony tunelu środkowego (torx T20).

6. Zarabiamy 4 przewody konektorami 000 979 034 E.

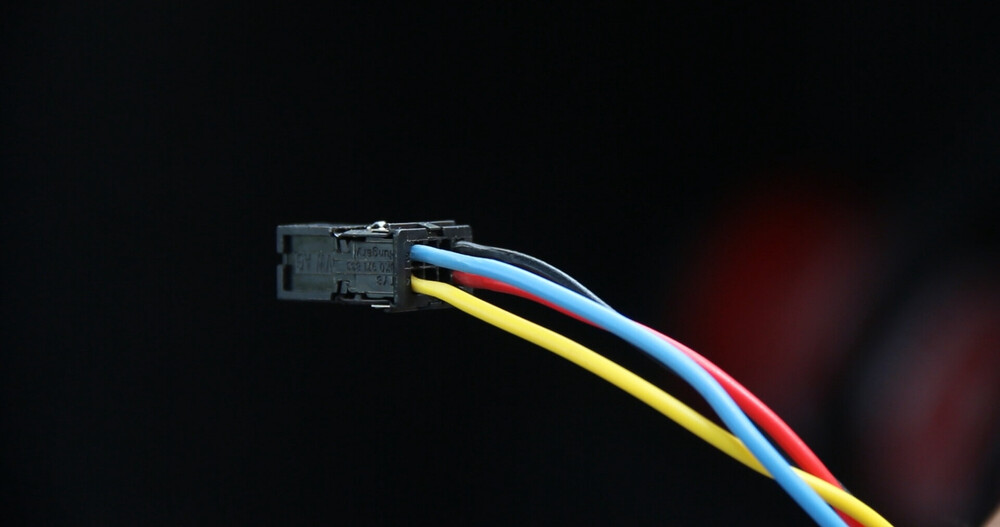

7. Wpinamy przewody do wtyczki.

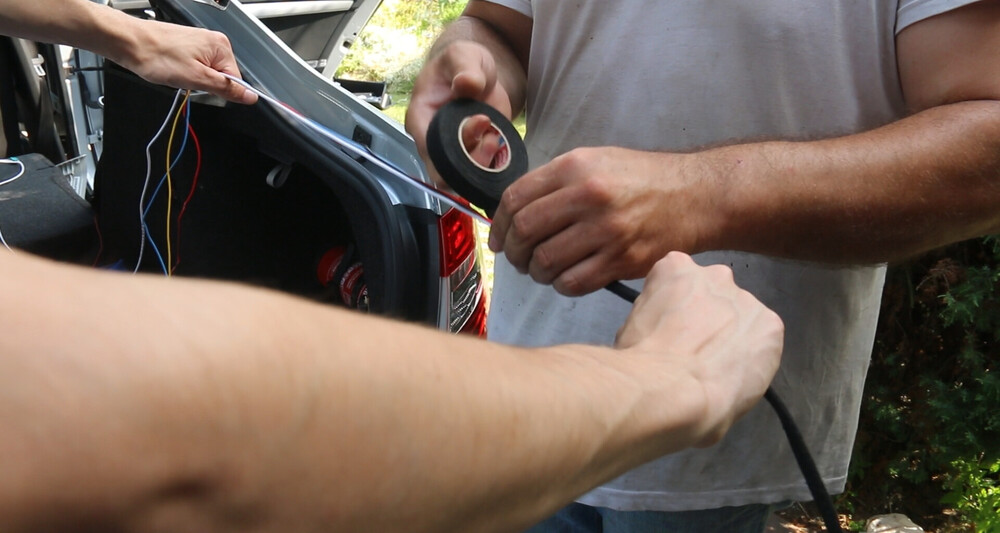

8. Izolujemy wiązkę.

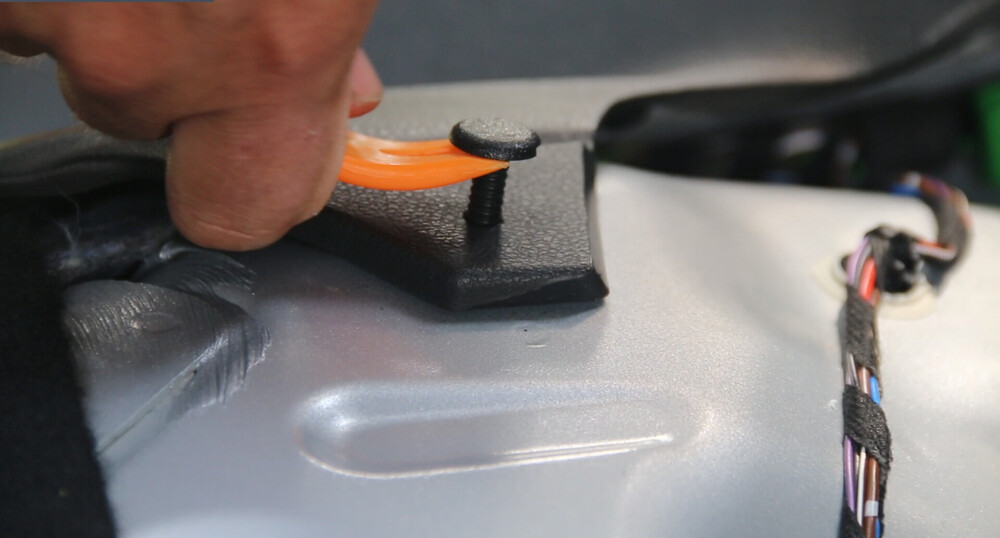

9. Przeciągamy drut i sznurek przez klapę, aby poprowadzić wiązkę.

10. Przeciągamy wiązkę.

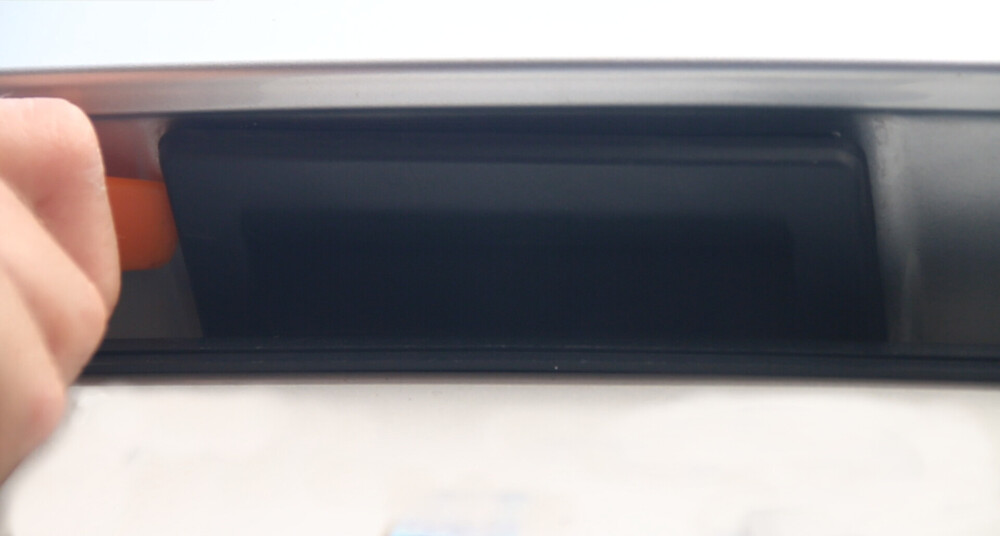

11. Zdejmujemy ramkę z tablicą rejestracyjną i klamkę klapy bagażnika.

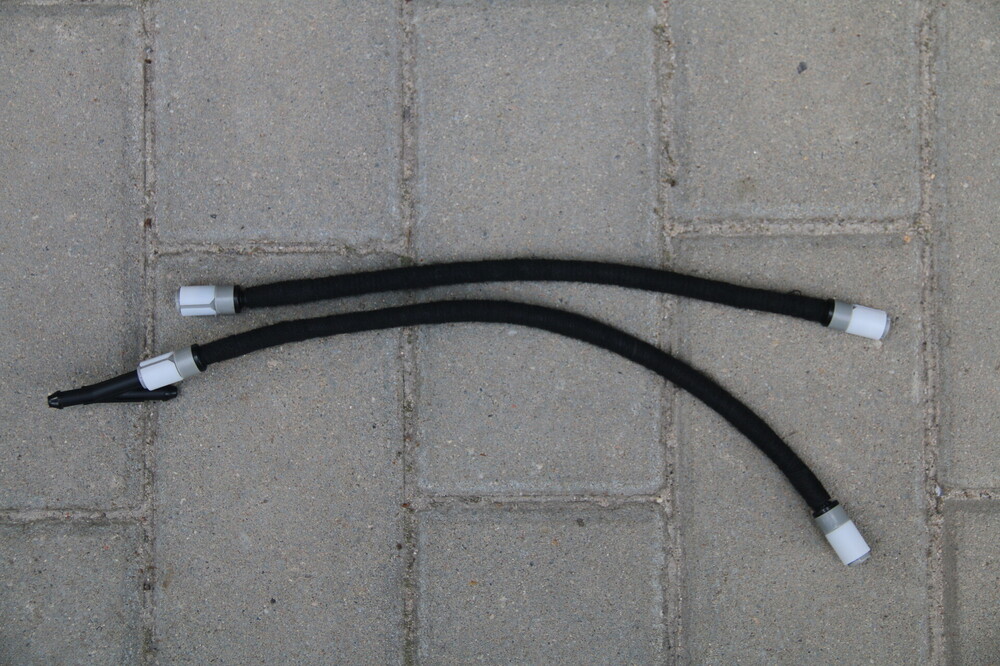

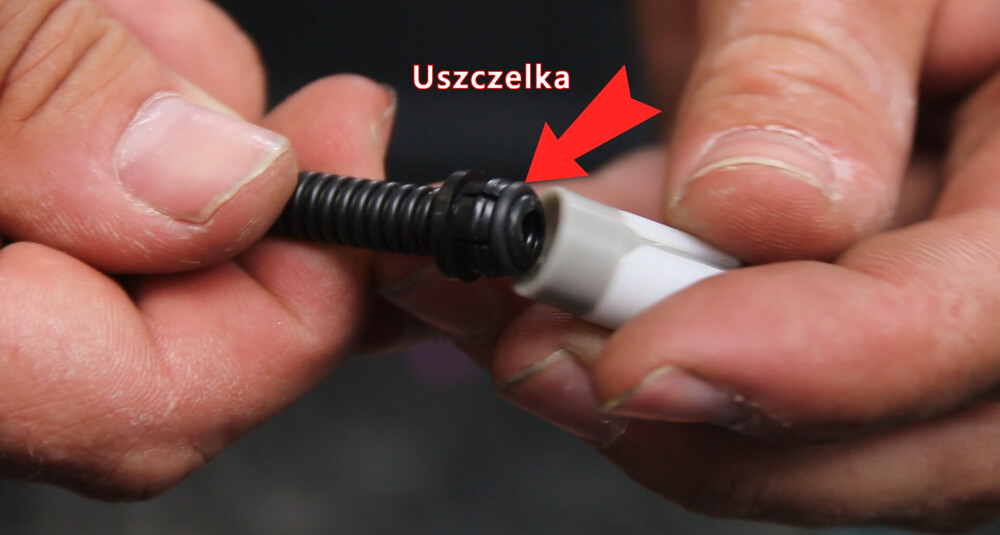

12. Zarabiamy nowy wężyk spójkami.

13. Wypinamy wężyk od spryskiwacza tylnej szyby, następnie odcinamy jego fragment.

14. Odwijamy trochę taśmy i zarabiamy wężyk.

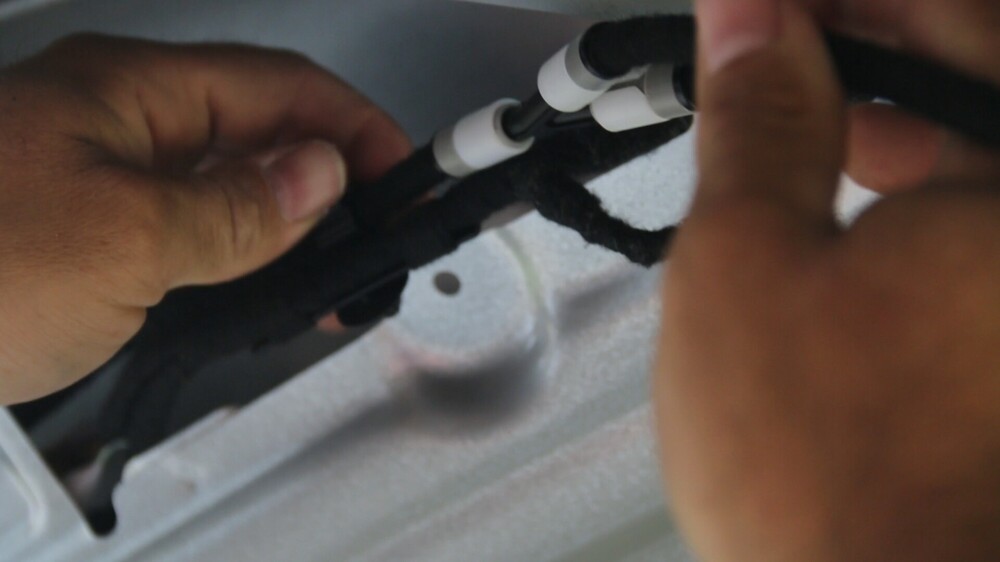

15. Zarabiamy wężyk w klapie bagażnika.

16. Podłączamy wężyki do trójnika.

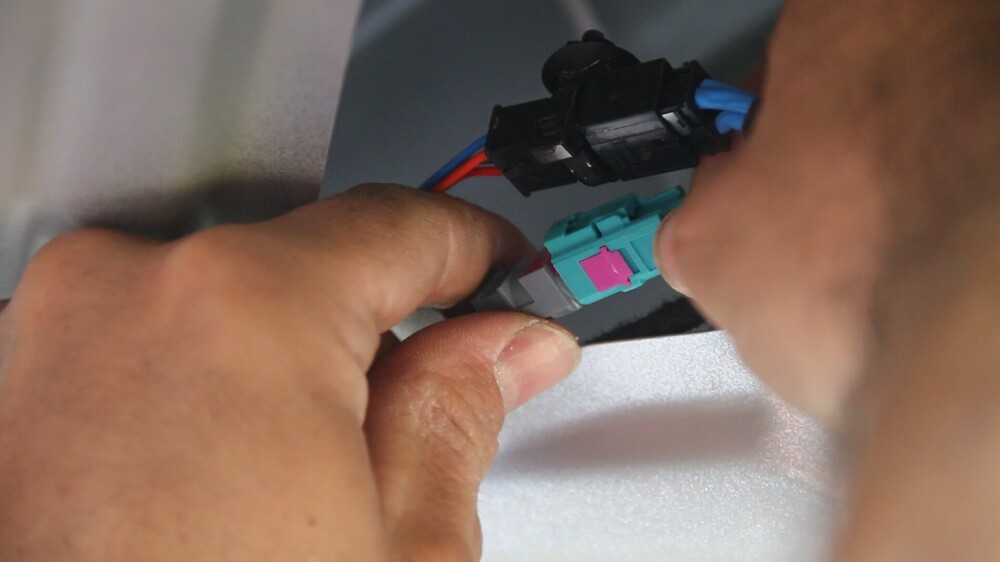

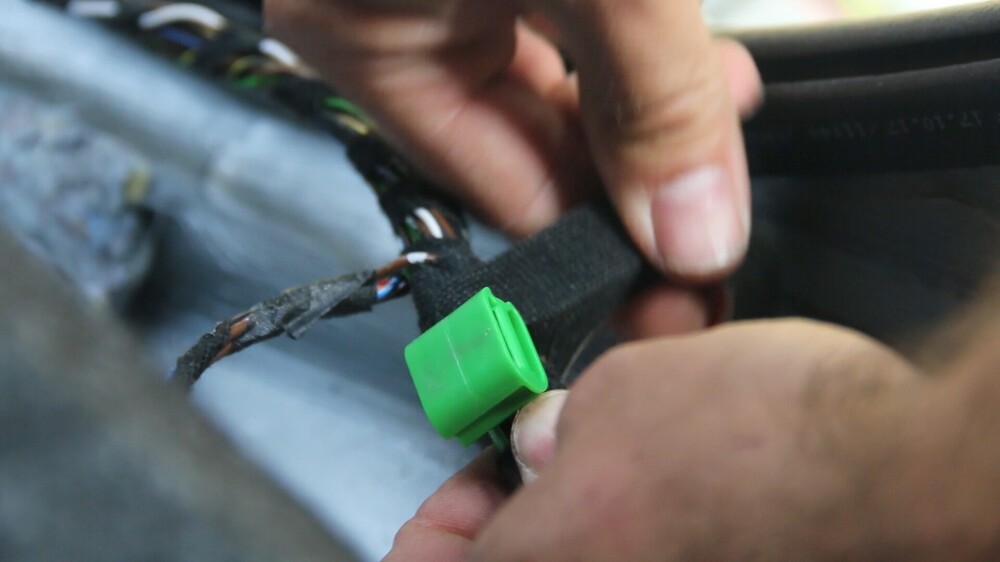

17. Montujemy i podłączamy kamerę.
      a) Sprawdzamy działanie spryskiwacza i szczelność układu.

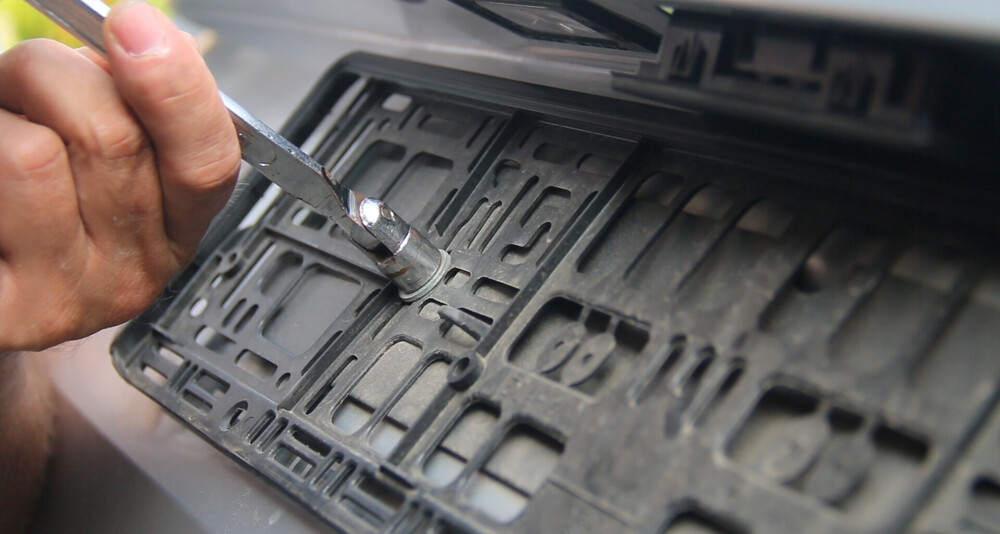

      b) Dociskamy kamerę i przykręcamy ramkę tablicy rejestracyjnej.

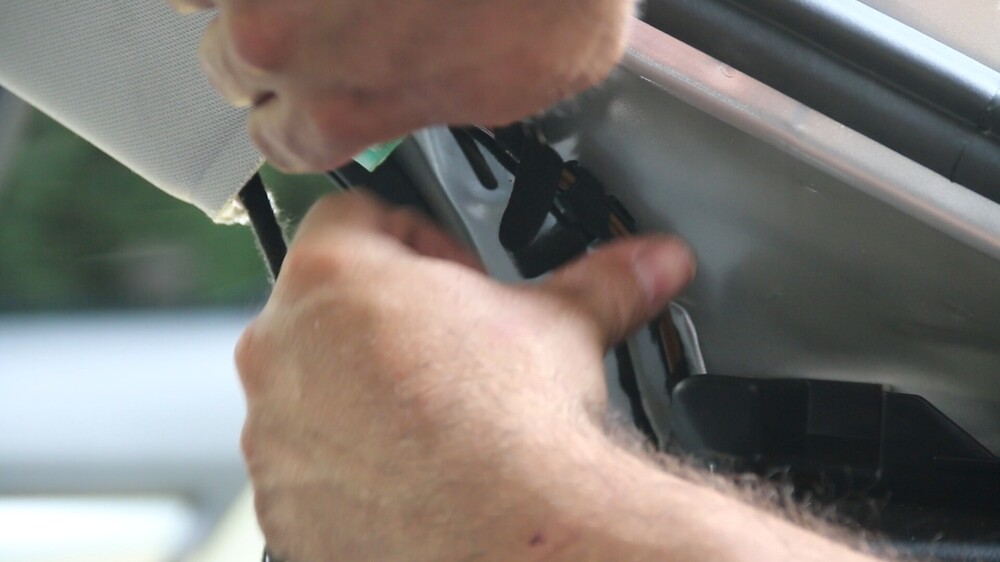

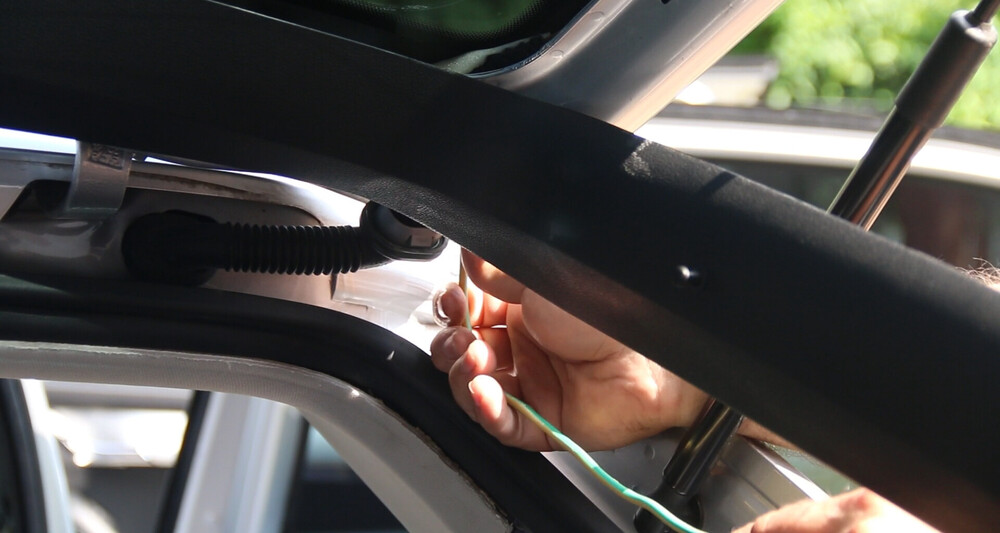

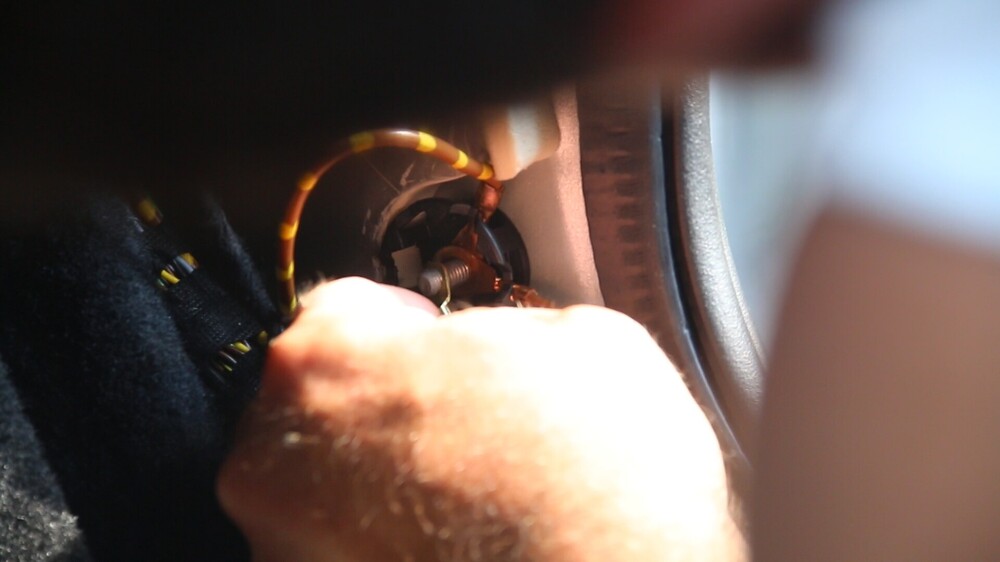

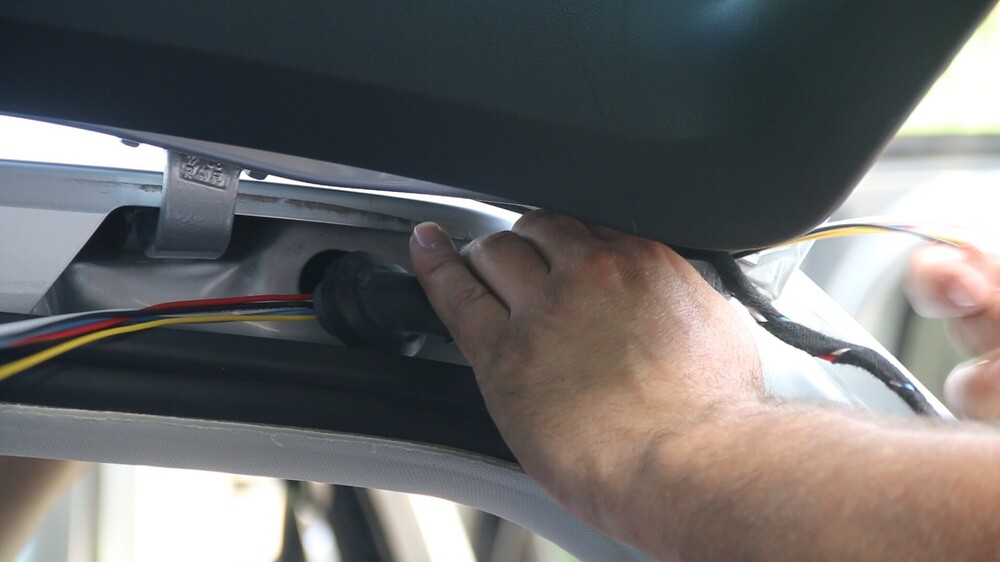

18. Przeciągamy wiązkę przez gumową przelotkę i podsufitkę.

19. Układamy wiązkę.

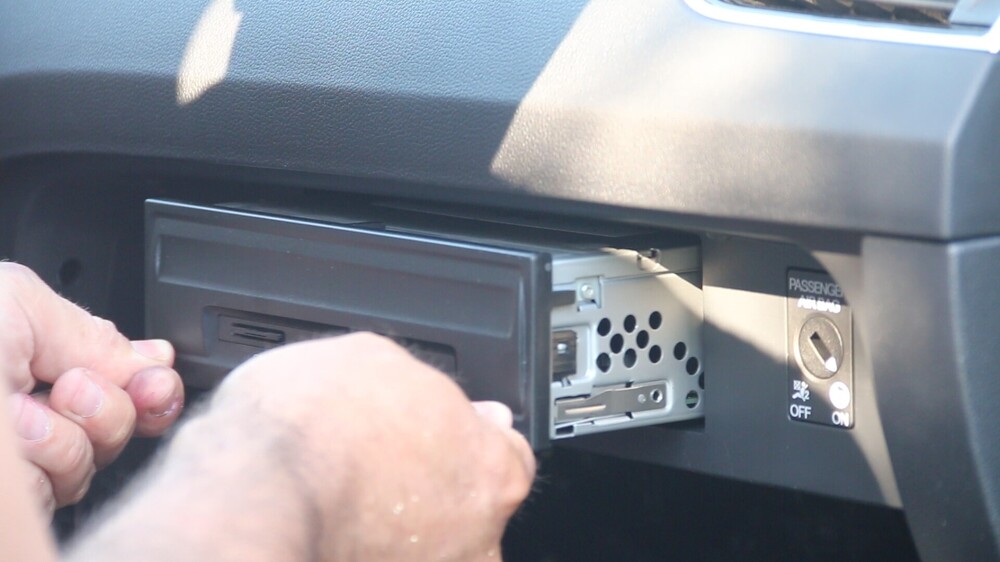

20. Wyjmujemy jednostkę systemu Infotainment.

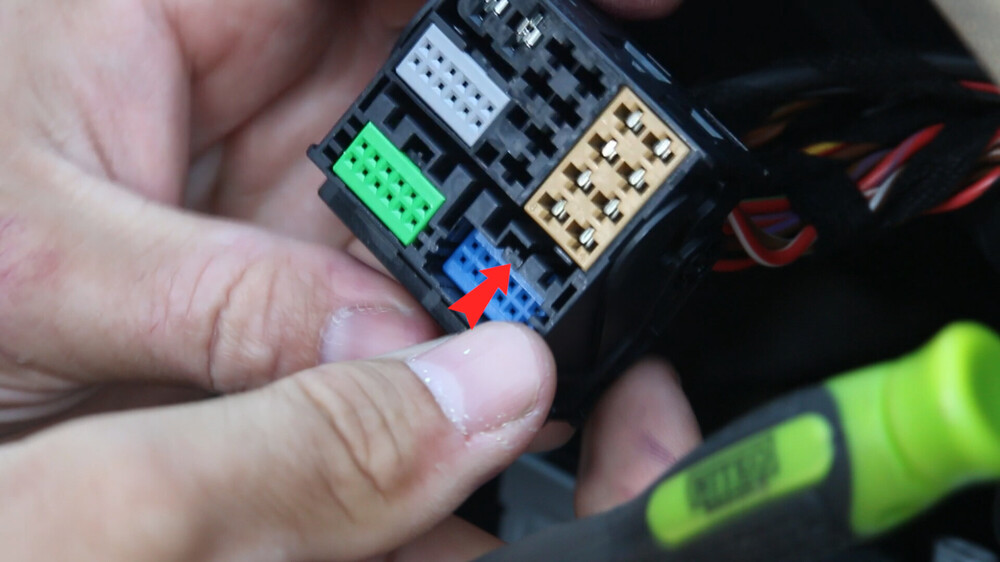

21. Wypinamy złącze Quadlock.

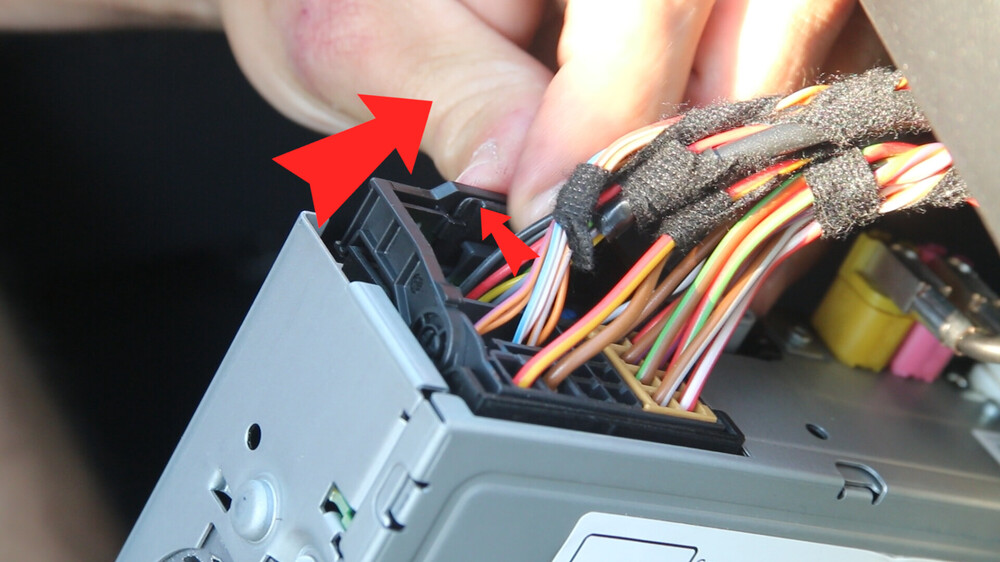

22. Wypinamy niebieską i szarą wtyczkę.

23. Przeciągamy i przycinamy przewód RG174, następnie rozdzielamy na dwa i zarabiamy konektorami 000 979 009 E (użyliśmy gotowych przewodów).

24. Przycinamy dwa przewody [CAN] na taką samą długość.

25. Wpinamy przewody zarobione konektorami (z RG174) do niebieskiej wtyczki:
      pin 6 - sygnał,
      pin 12 - ekran.

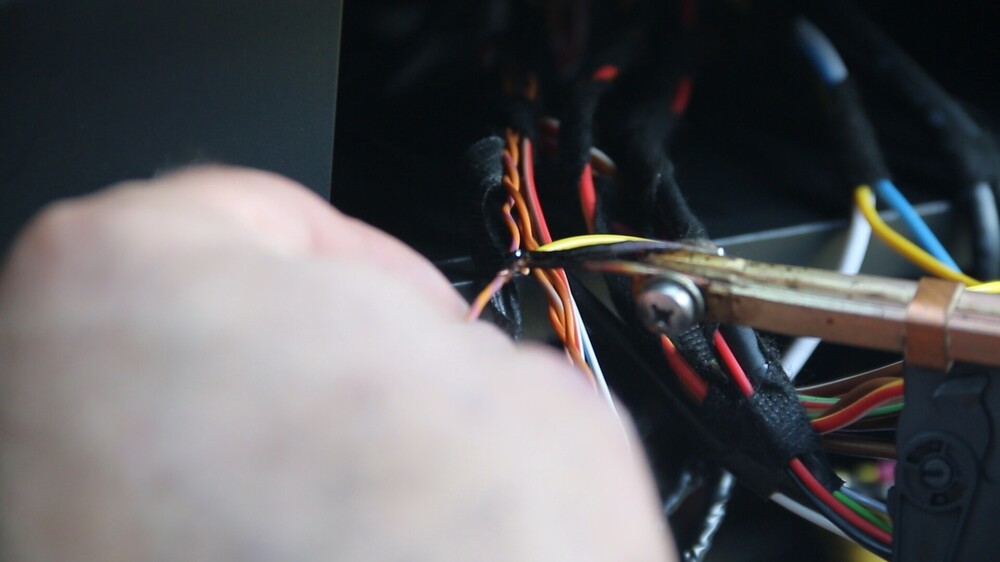

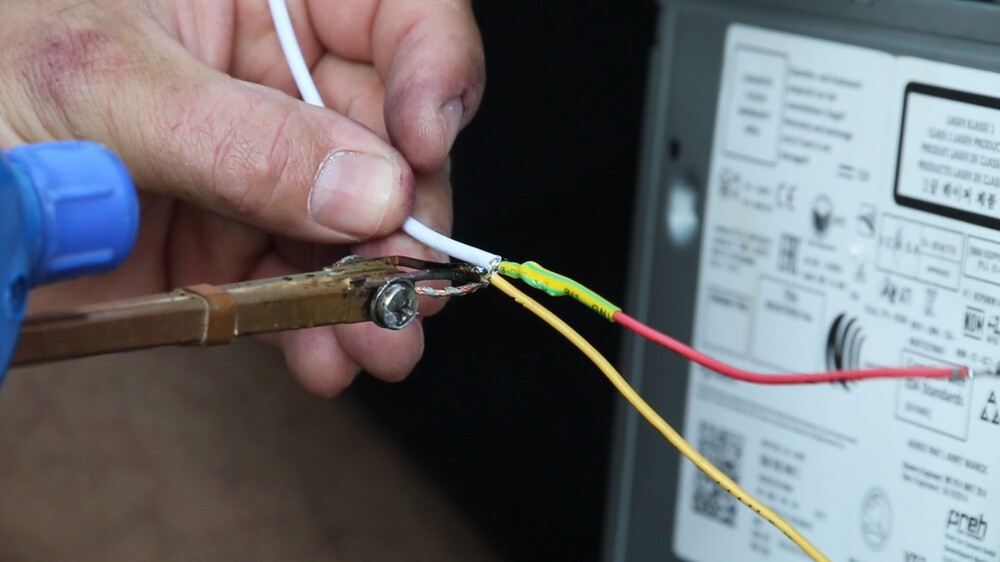

26. Lutujemy dwa przewody CAN (szara wtyczka):
      pin 6 - CAN H,
      pin 12 - CAN L.

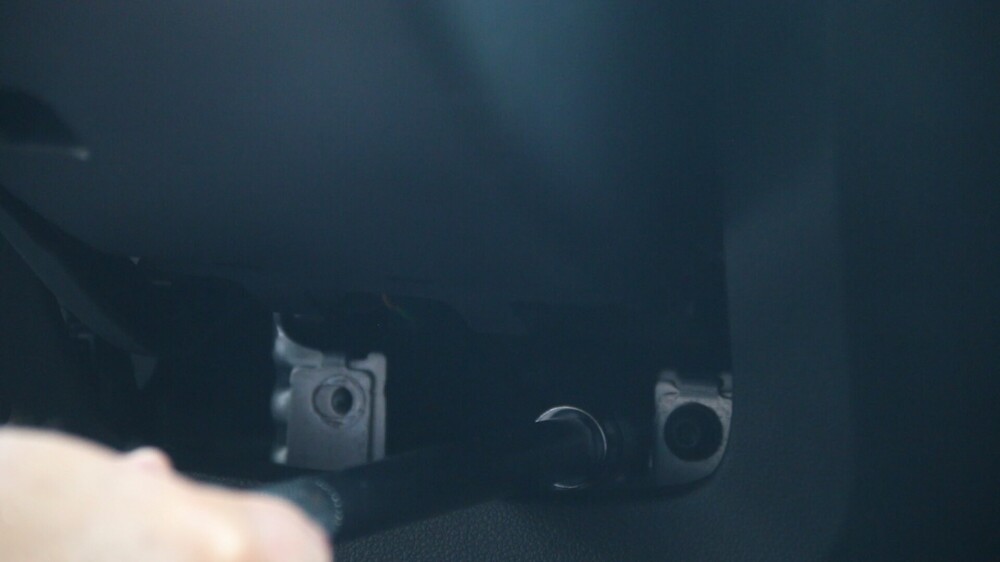

27. Zarabiamy przewód masowy konektorem oczkowym i przykręcamy.

28. Nasuwamy peszel na przewód zasilający.

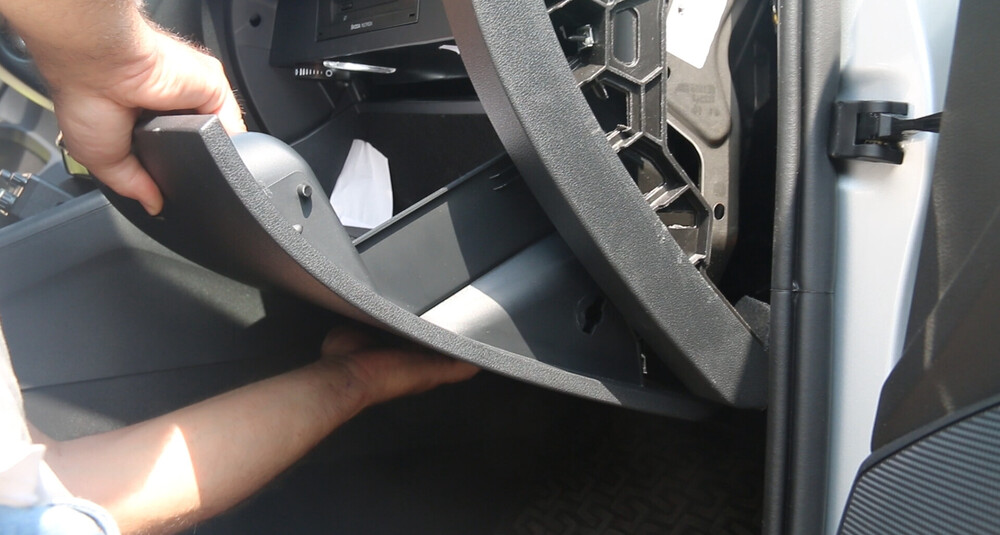

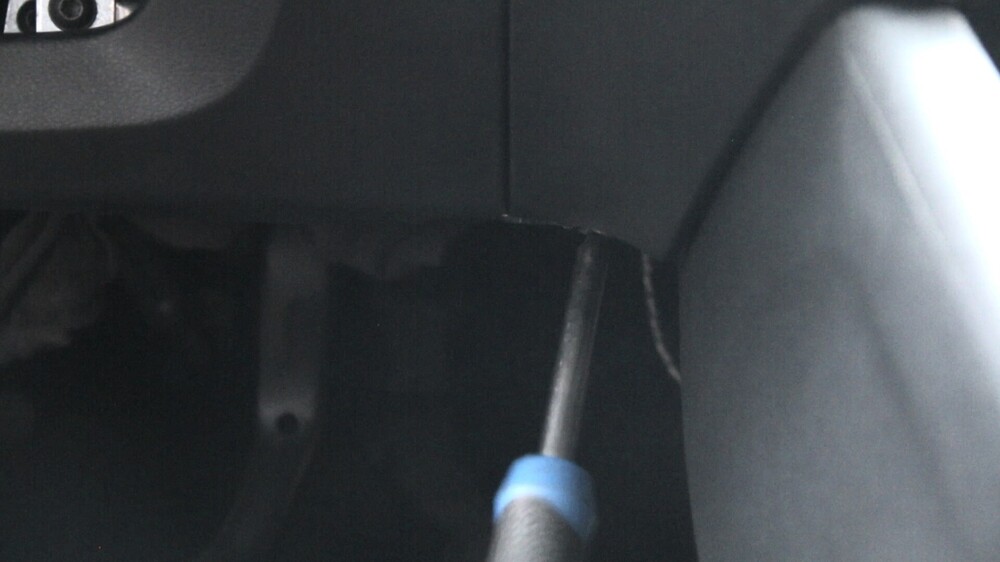

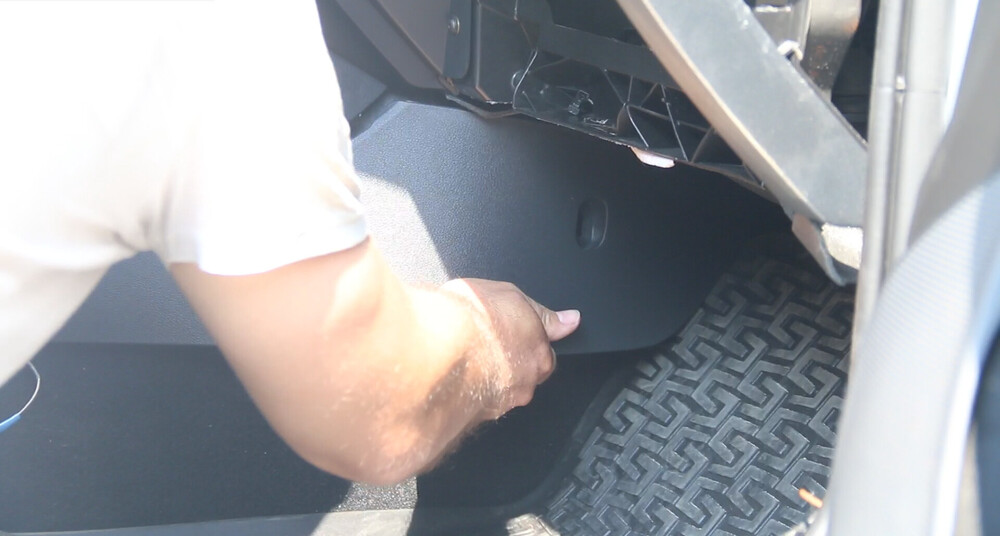

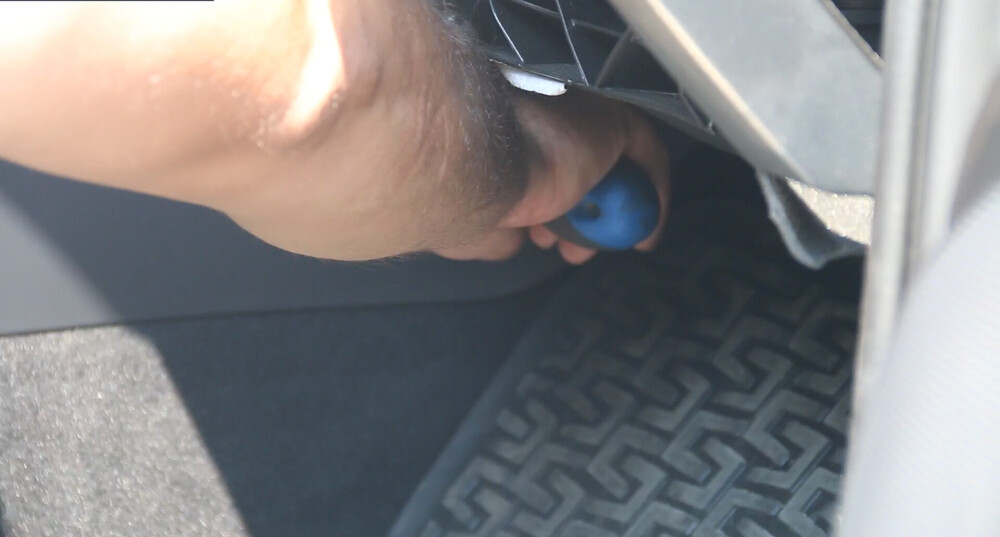

29. Wyjmujemy schowek pod kierownicą, odkręcamy wkręty (Torx T20), zdejmujemy kolanową poduszkę powietrzną (Torx T30) i demontujemy skrzynkę bezpieczników.

30. Zarabiamy przewód zasilający konektorem do bezpiecznika (tu: 000 979 133 E*).
*Konektor jest zbyt mały, ale się trzyma (nie udało się znaleźć fabrycznego).

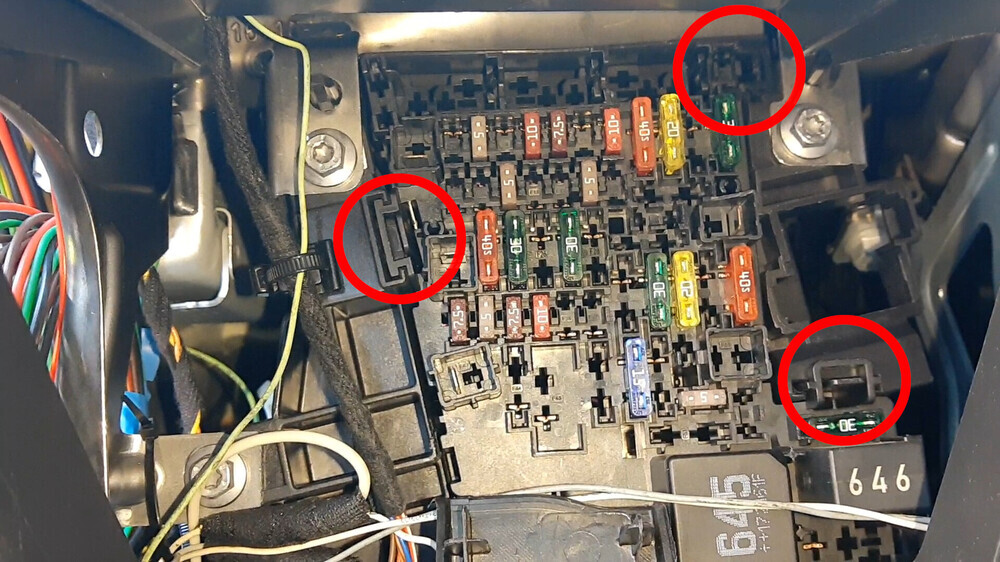

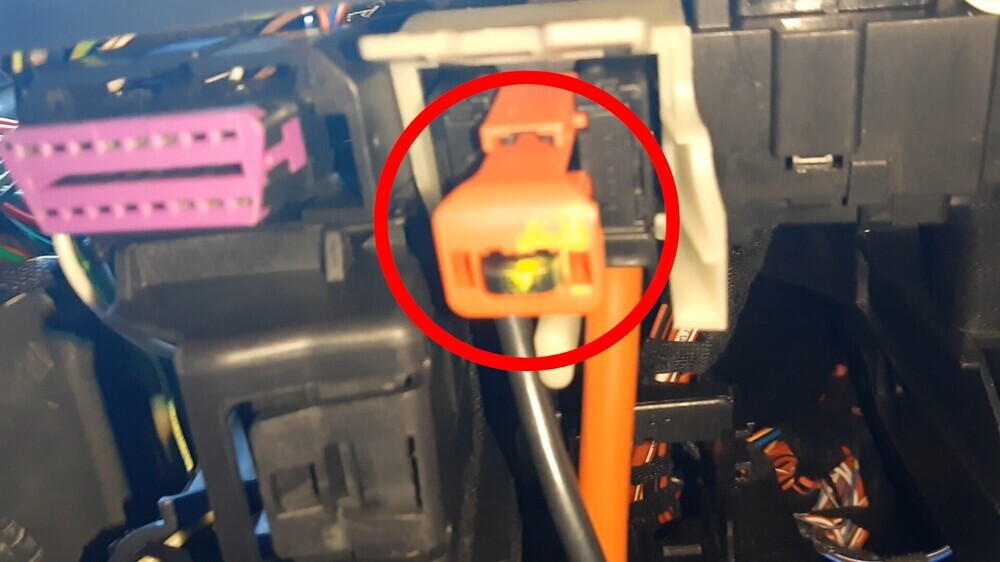

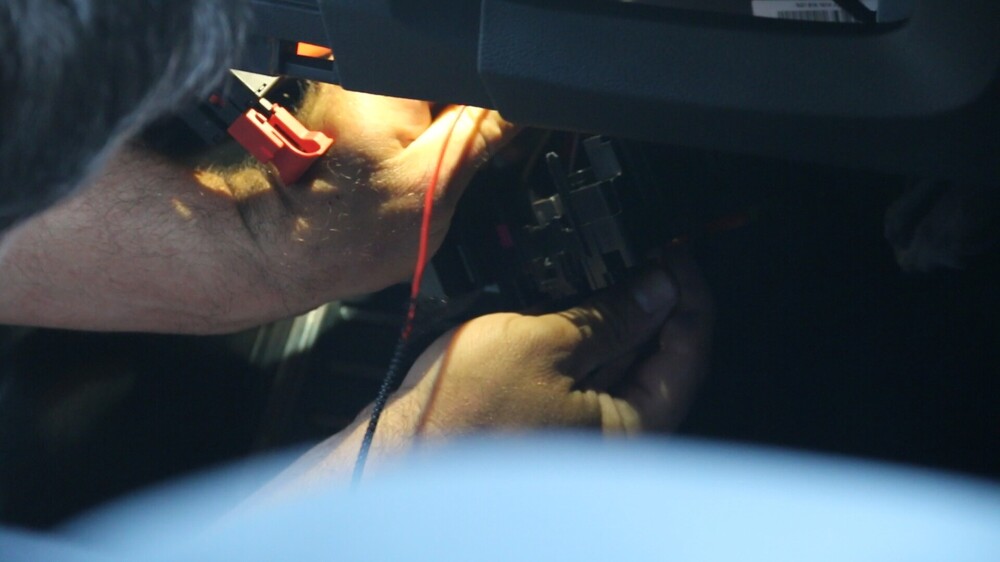

31. Wyjmujemy zabezpieczenie bezpieczników i wpinamy konektor do bezpiecznika 18.

32. Wsuwamy zabezpieczenie, montujemy skrzynkę bezpieczników, wkładamy bezpiecznik [7,5 A], schowek i poduszkę powietrzną oraz przykręcamy wkręty.

33. Montujemy wszystkie wcześniej zdjęte elementy, zaczynając od tyłu samochodu.

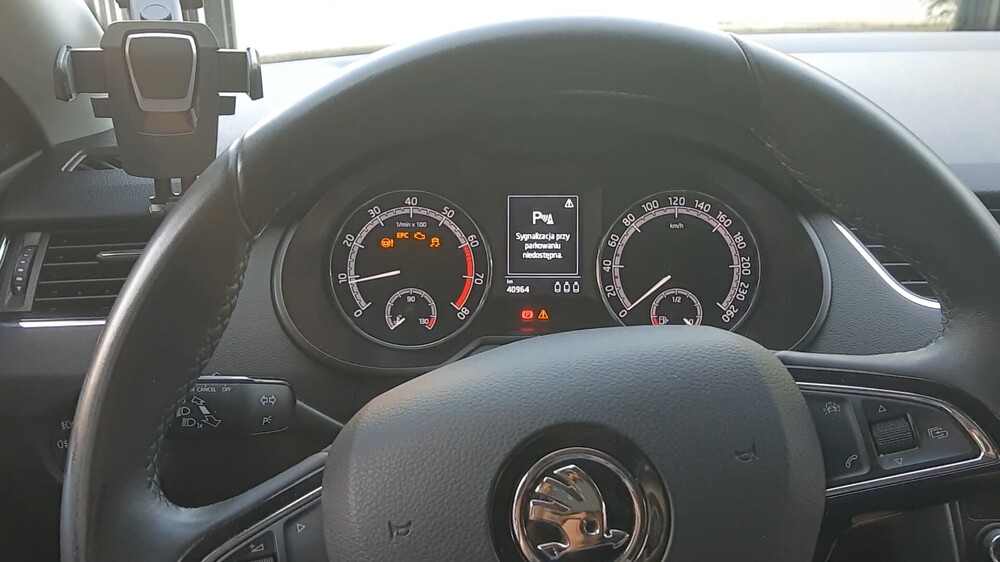

34. Po podłączeniu akumulatora pojawiają się błędy, należy przejechać kilka metrów.

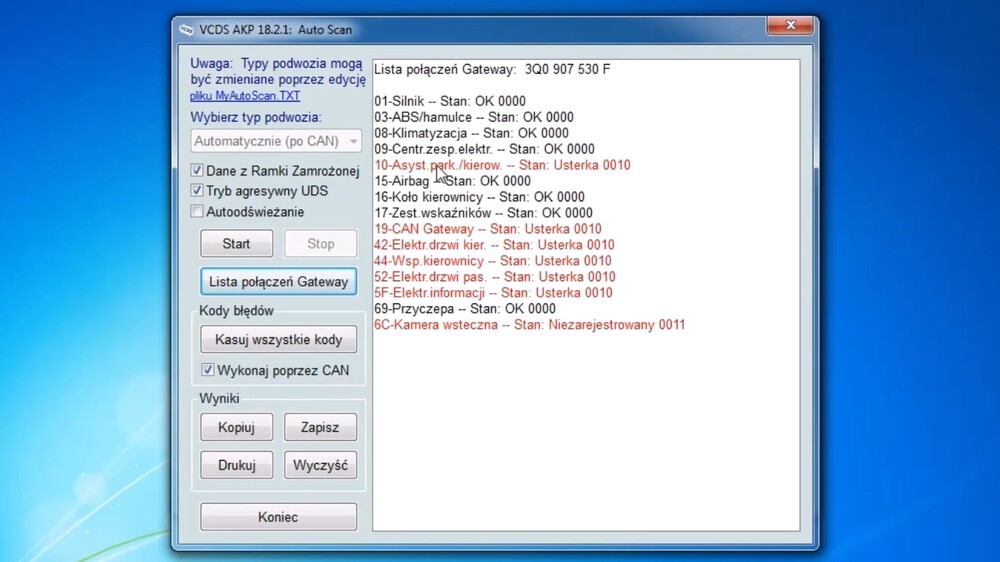

35. Kasujemy błędy powstałe w wyniku braku napięcia (przednie szyby wymagały dodatkowo kalibracji).

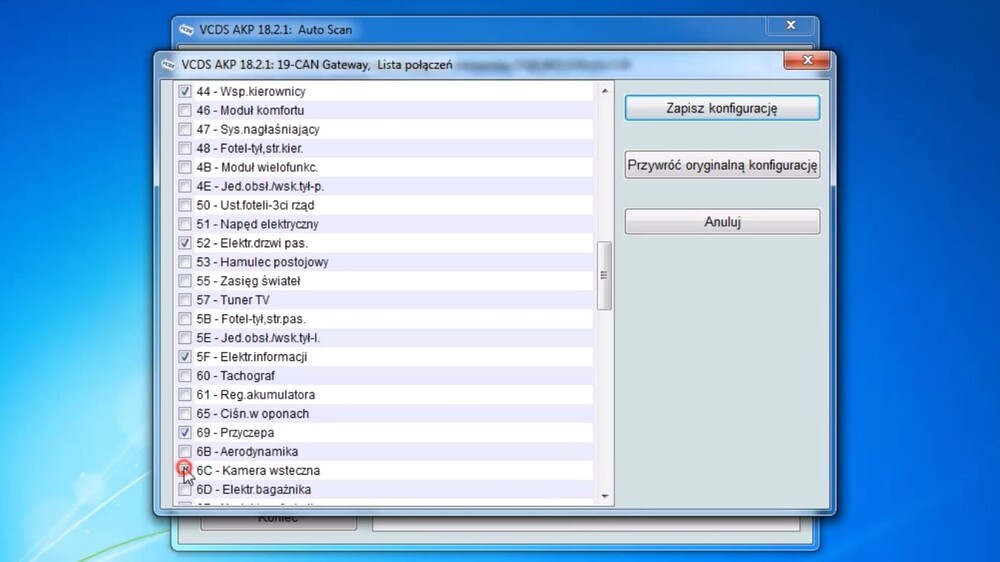

36. Wchodzimy w "19-CAN Gateway" > "Lista połączeń" > zaznaczamy "6C - Kamera wsteczna".

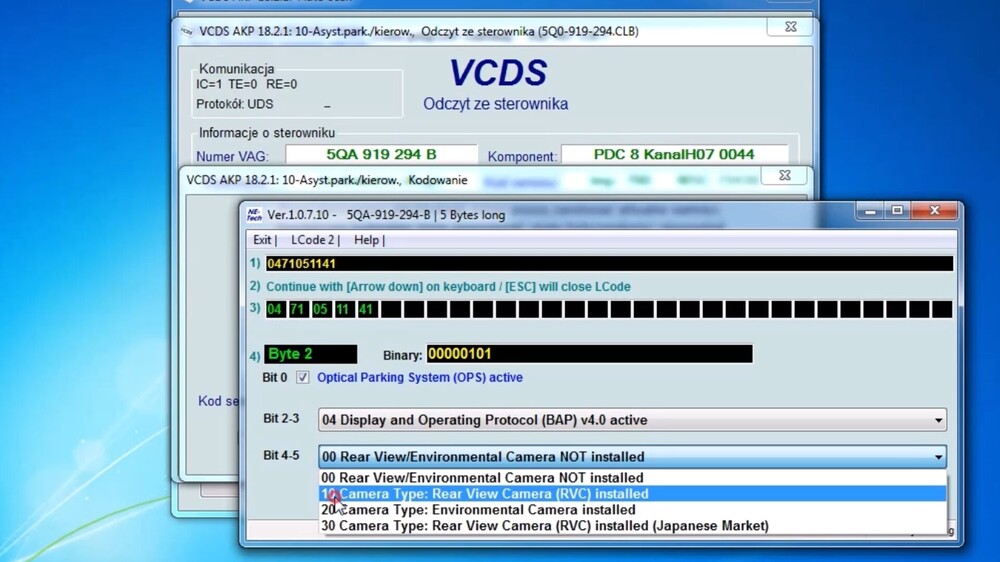

37. Wchodzimy w "10-Asyst.park./kierow." > "kodowanie - 07" > "Pomocnik Kodowania" > Bajt 2 > "Bit 2-3" > zmieniamy na "10 Camera Type: Rear View Camera (RVC) installed".

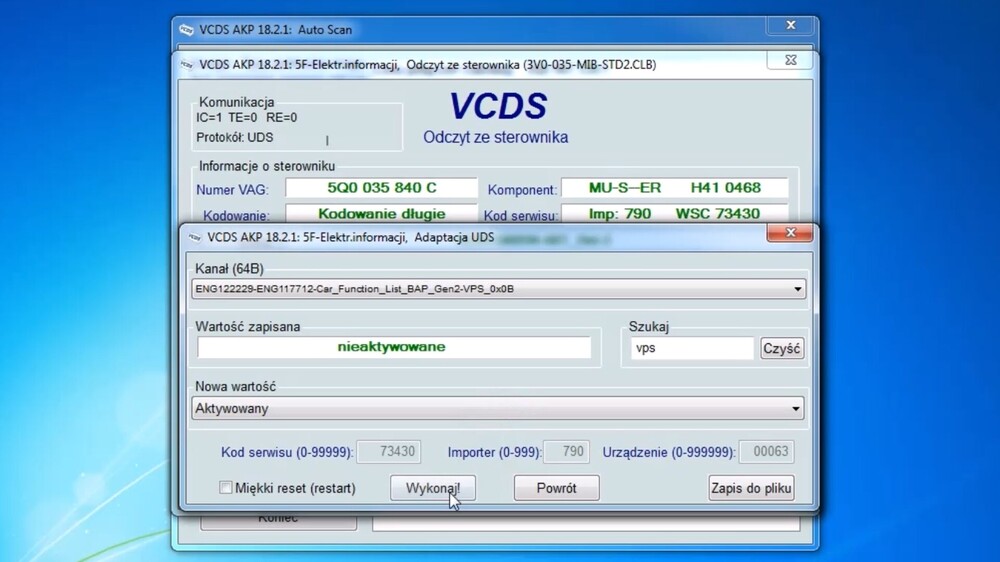

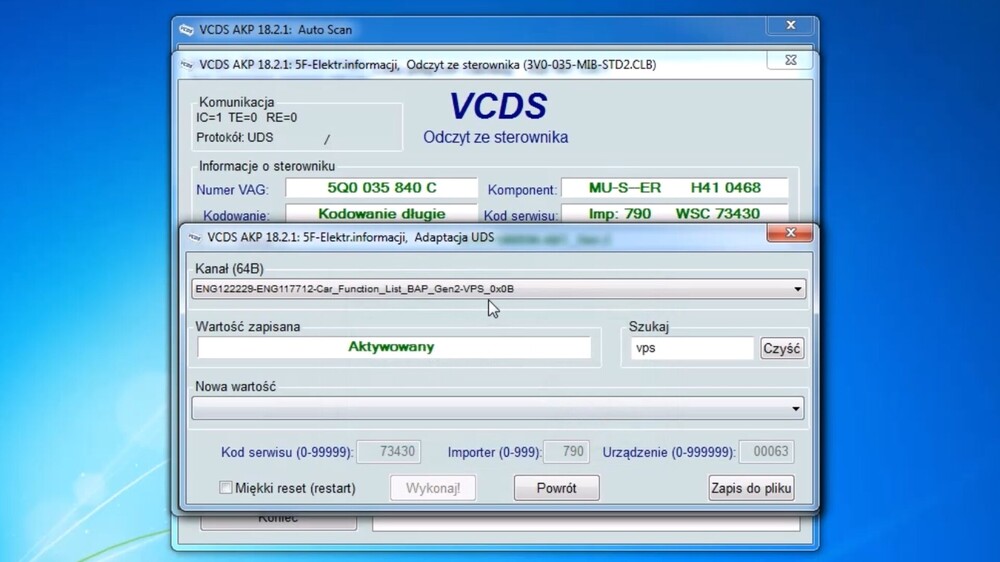

38. Wchodzimy w "5F-Elektr.inforrmacji" > "Dostęp upow. - 16" >  "S12345" >  "Adaptacja 10" > "Car_Function_List_BAP_Gen2-VPS_0x0B" > zmieniamy na "Aktywowany".

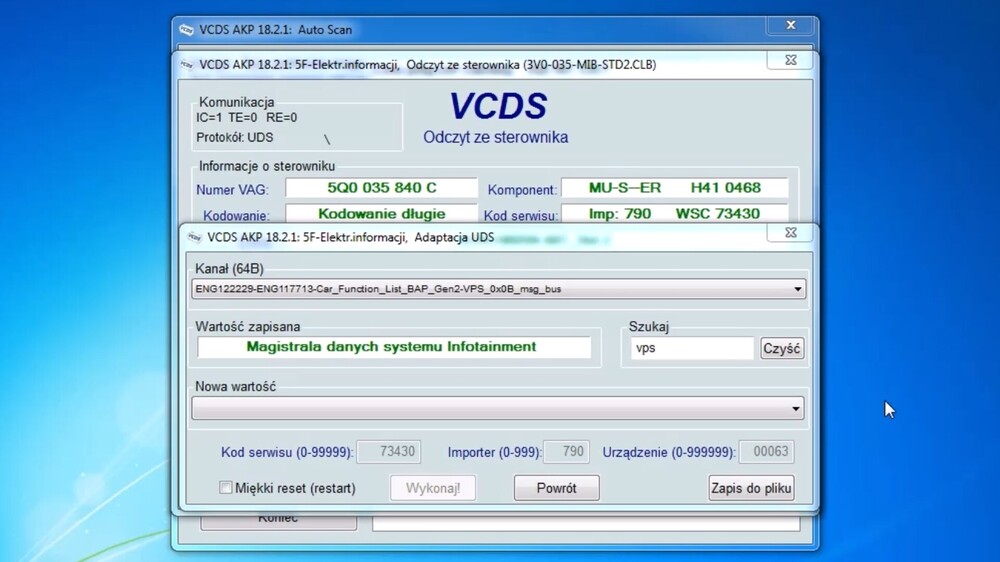

39. Sprawdzamy czy przy pozycji "Car_Function_List_BAP_Gen2-VPS_0x0B_msg_bus" jest "Magistrala danych systemu Infotainment". Jeśli nie - zmieniamy.

40. Wchodzimy w "6C-Kamera wsteczna" i kodujemy w zależności od wyposażenia.

W tym przypadku: "Kodowanie - 07":

  1. Hak holowniczy - Bajt 4 > aktywujemy Bit 0 "Trailer Recognition (J345) installed/active..."

  2. Manulana skrzynia biegów - Bajt 4 > dezaktywujemy Bit 5 "Automatic Transmission installed".

41. Kamera działa po wbiciu wstecznego biegu;
 Po zbliżeniu ręki pojawiają się inne widoki i ustawienia obrazu, a także możliwość ukrycia podglądu OPS lub przejścia do wizualizacji (opisy wszystkich funkcji znajdują się w instrukcji obsługi samochodu).

Świetny opis. Kamera pasowała bez problemu? Bo szukam wersji high ale ta, o której piszesz jest od Tiguana. Nie potrzebna była dodatkowa kalibracja? Działa tryb podpinania przyczepki i szerokokatny wyjezdzania z garazu?

11 minut temu, jark1990 napisał:

Świetny opis. Kamera pasowała bez problemu? Bo szukam wersji high ale ta, o której piszesz jest od Tiguana. Nie potrzebna była dodatkowa kalibracja?

Dzięki, kamera pasuje. Kalibracja nie była potrzebna; odległości pomiędzy liniami poziomymi pokrywają się z tymi w instrukcji obsługi.

11 minut temu, jark1990 napisał:

Działa tryb podpinania przyczepki i szerokokatny wyjezdzania z garazu?

Na filmie jest pokazane 🙂

Witam czy będę musiał prowadzić dodatkowe wężyki do spryskiwacza kamery jeśli samochód nie posiada wycieczki w klapie bagażnika. Czy może one tam już są tylko np zaślepione

Będziesz musiał ciągnąć od przodu

Wysłane z mojego Pixel 5 przy użyciu Tapatalka

Dzień dobry

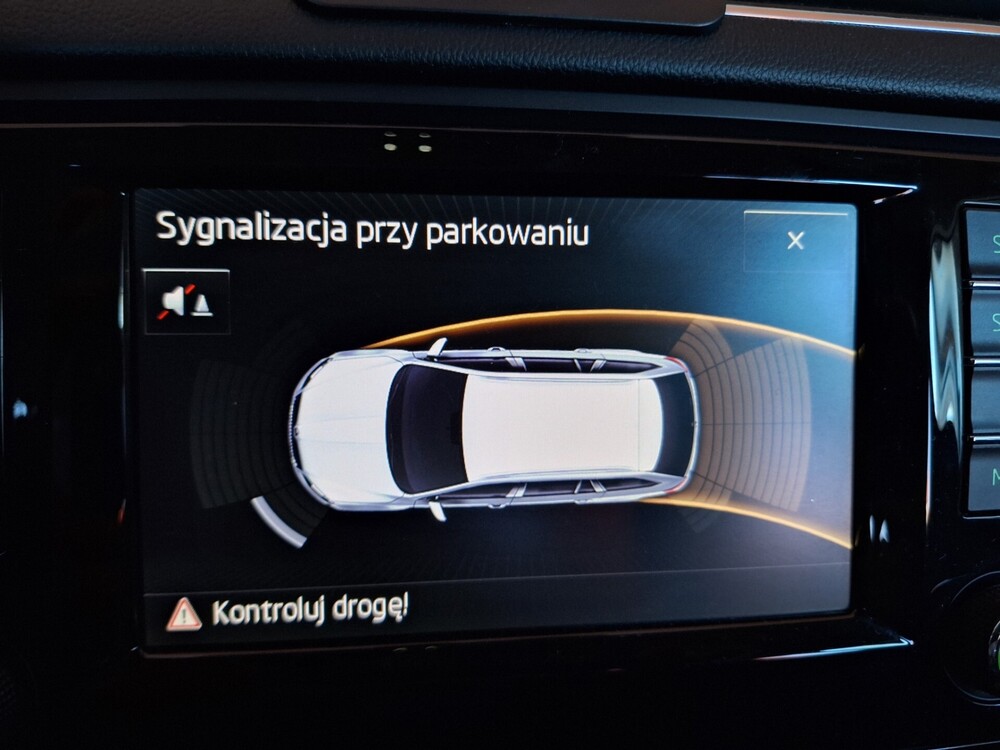

Czy jest możliwość żeby wizualizację na wyświetlaczu wzbudzały bieg wsteczny lub czujki cofania i z przodu. Obecnie wszystko działa jednak jak podjeżdżam przodem do przeszkody nie aktywuje się wizualizacja mimo, że czujki z przodu działają.

Super opis i film

Pozdrawiam

A tego się nie ustawia z menu ekranowego?

Dzień dobry

Czy jest możliwość żeby wizualizację na wyświetlaczu wzbudzały bieg wsteczny lub czujki cofania i z przodu. Obecnie wszystko działa jednak jak podjeżdżam przodem do przeszkody nie aktywuje się wizualizacja mimo, że czujki z przodu działają.

Super opis i film

Pozdrawiam

Nie znalazłem takich ustawień. W menu są ustawienia samej kamery.

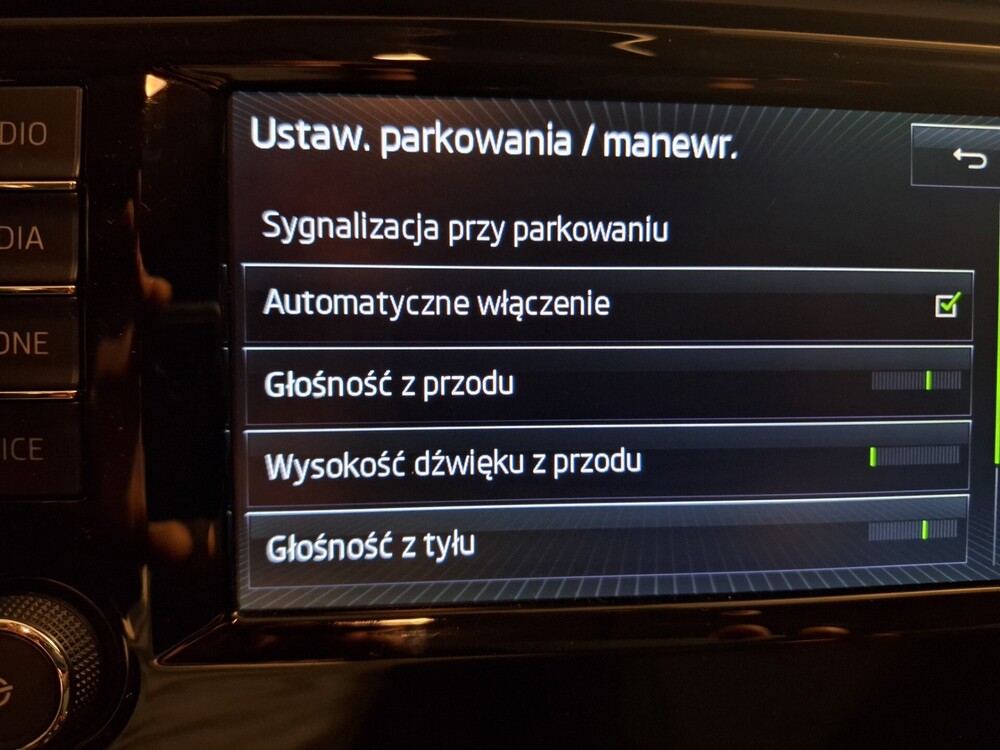

Nie w ustawieniach kamery lecz w menu Samochód, tam chyba jest opcja czujników parkowania gdzie się ustawia głośność i wysokość tonów i chyba też jest właśnie ustawienie żeby się automatycznie włączały. Jeśli nie ma to powinno się dać to uruchomić przez OBD.

W ustawieniach jest załączone.  Czujki załączają się ale tylko dźwiękowo brak wizualizacji. Wizualizacja zalacza sie tylko gdy włączę bieg wsteczny.

Dzieje się tak od czasu montarzu kamery cofania. Mi zależy żeby czujki z przodu załączamy także wizualizację.

Montażu  oczywiscie

Czyli wcześniej było OK? Masz jakiś interfejs diagnostyczny?

Tak wczesniej W jest załączone.  Czujki załączają się ale tylko dźwiękowo brak wizualizacji. Wizualizacja zalacza sie tylko gdy włączę bieg wsteczny.

Dzieje się tak od czasu montarzu kamery cofania. Mi zależy żeby czujki z przodu załączamy także wizualizację.

Tak poprzednio czujki z przodu lub z tyłu wzbudzały wizualizację.  Mam tylko ELM327 iCar2 Vgate OBD2 Interfejs Bluetooth Polski.

Pozdrawiam

Tak poprzednio czujki z przodu lub z tyłu wzbudzały wizualizację.  Mam tylko ELM327 iCar2 Vgate OBD2 Interfejs Bluetooth Polski.

Pozdrawiam

No to tym chyba nie zajrzysz - a podejrzewam, że w kontrolerze PDC w adaptacjach jest coś źle ustawione.

Tak wczesniej W jest załączone.  Czujki załączają się ale tylko dźwiękowo brak wizualizacji. Wizualizacja zalacza sie tylko gdy włączę bieg wsteczny.
Dzieje się tak od czasu montarzu kamery cofania. Mi zależy żeby czujki z przodu załączamy także wizualizację.
Tak poprzednio czujki z przodu lub z tyłu wzbudzały wizualizację.  Mam tylko ELM327 iCar2 Vgate OBD2 Interfejs Bluetooth Polski.
Pozdrawiam

Tak poprzednio czujki z przodu lub z tyłu wzbudzały wizualizację.  Mam tylko ELM327 iCar2 Vgate OBD2 Interfejs Bluetooth Polski.
Pozdrawiam

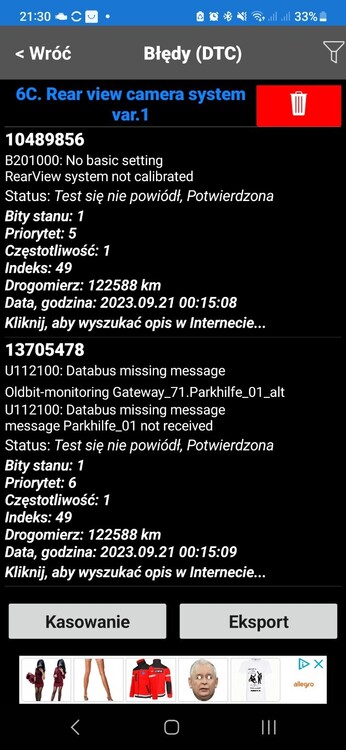

Właśnie zrobiłem skan i są 2 błędy po montazu kamery.

Do wymiany Gateway

Albo aktualizacji. Podaj VIN.

TMBJJ7NEXG0185778

Przed montażem kamery nie było żadnych błędów

Samochód jest z 2016 roku więc nie powinno być takich problemów moim zdaniem - chyba, że źle zostało zakodowane.

Czy może ktoś mi pomóc jak powinno być?

Jaki kabel polecacie do vcds?

Niestety montaz miałem 300 km od domu i nie wiem kiedy będę tam następnym razem .

Wrzuć autoskan z VCDS i mapę adaptacji z 5F i 10.

VCDS - nie podpowiem, ja używam oryginału.

Albo aktualizacji. Podaj VIN.

TMBJJ7NEXG0185778
Przed montażem kamery nie było żadnych błędów

Kamera high cofania 3V0 827 566 N jest zainstalowana.

Jakie funkcje kamery mam sprawdzić czy działają?

Jak włączę wsteczny bieg kamera działa  wyłączą się jak przekroczę około 15 km/h.

Jak jest włączona  widzę z lewej strony czujki zbliżania przód  i tył  z prawej jak dotrę ekran mogę zmieniać ustawienia kamery. Linie aktywne działają.

Jedynie jak podjeżdżam do przeszkody nie wzbudzą się ta wizualizacja (dźwięki są) no i te błędy.

Jaki dokładnie getwey kupić macie jakiś sprawdzony ?

W lokalizacji masz Solec - jeśli ten w Świętokrzyskiem to tak się składa, że akurat jestem w Busku do końca tygodnia. Wprawdzie nie mam ze sobą narzędzi ale jeśli byś skołował kogoś z VCDS, VCP, OBD Eleven lub ODISem to mógłbym zerknąć.

Niestety Solec koło Bydgoszczy
