octavia 3 Montaż gniazd USB z tyłu i dodatkowego oświetlenia - relacja foto, wideo + opis.

Cześć,

przedstawiam relację z montażu USB z tyłu, oświetlenia USB, tylnego schowka, schowka pod podłokietnikiem i gniazda 12V/zapalniczki.

Film:

Części:

- moduł z gniazdami USB (+ wiązka),
- tylna obudowa tunelu środkowego 5E0 857 289 F 9B9,
- uchwyt/ramka na USB 5E0 857 346 A 9B9,
- zaślepki na przyciski podgrzewania tylnej kanapy:
- 5E0 863 229 (lewa)
- 5E0 863 230 (prawa)
- Schowek 5E0 863 284 D 9B9,
- dioda podświetlenia schowka 4E0 919 063,
- wtyczka do diody schowka 4B0 972 763,
- białe podświetlenie gniazda zapalniczki/12V 5Q0 919 341,
- konektor 000 979 227 E,
- przewody,
- diody (tu 5mm) + rezystory i klosze,
- wtyczki 2 pin + konektory (do diod).

(9B9 - kolor czarny)

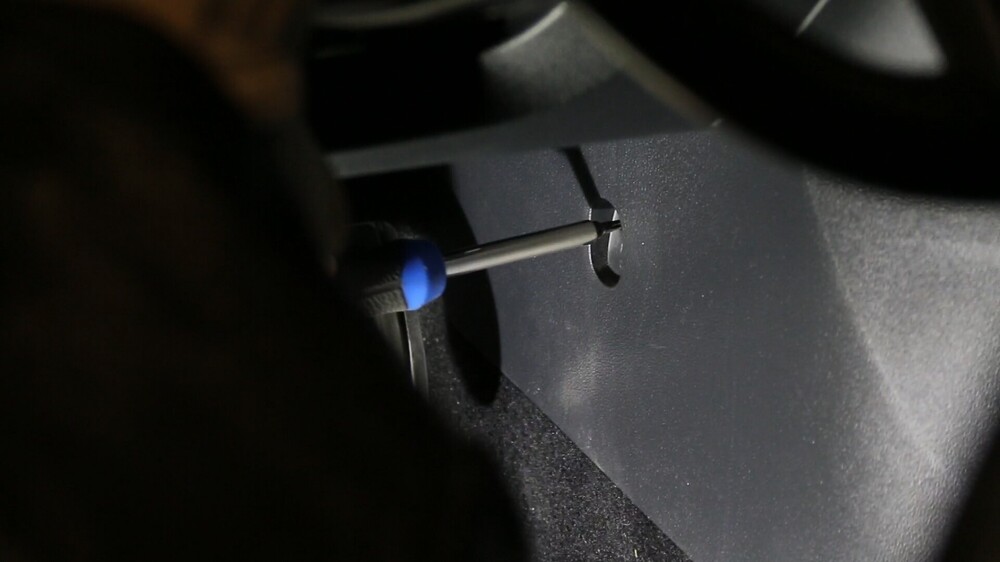

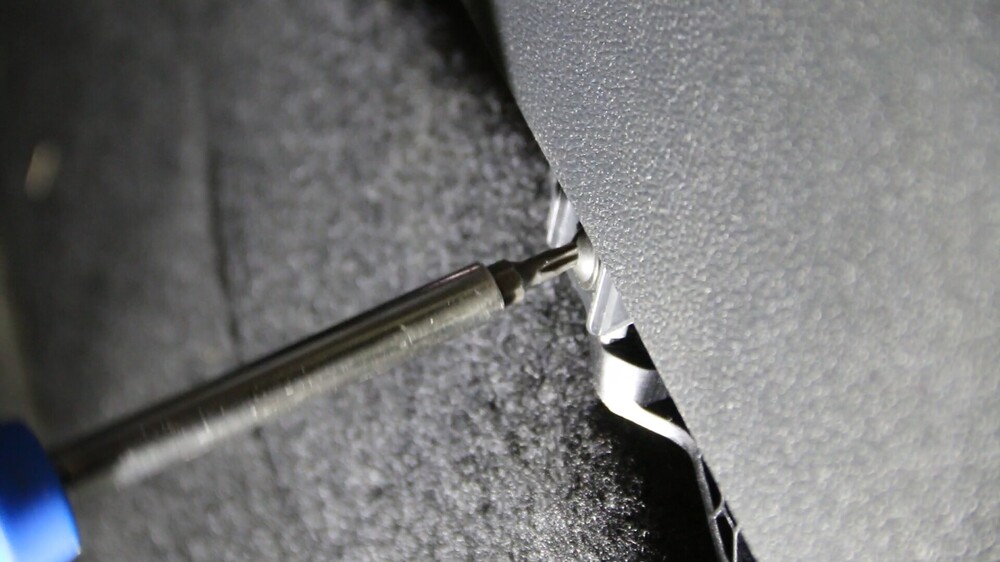

1. Demontujemy boczne osłony tunelu środkowego i odkręcamy wkręty pod nimi.

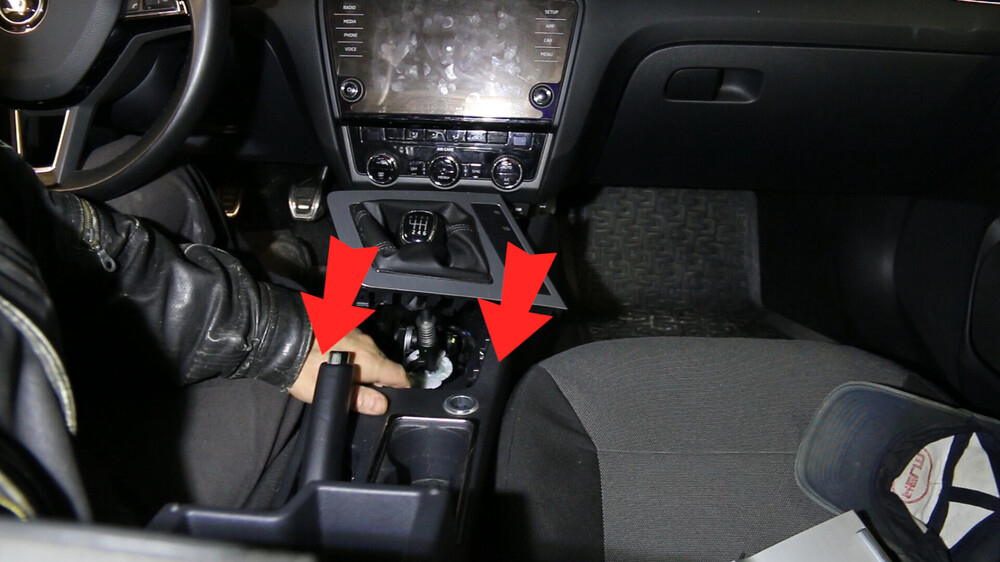

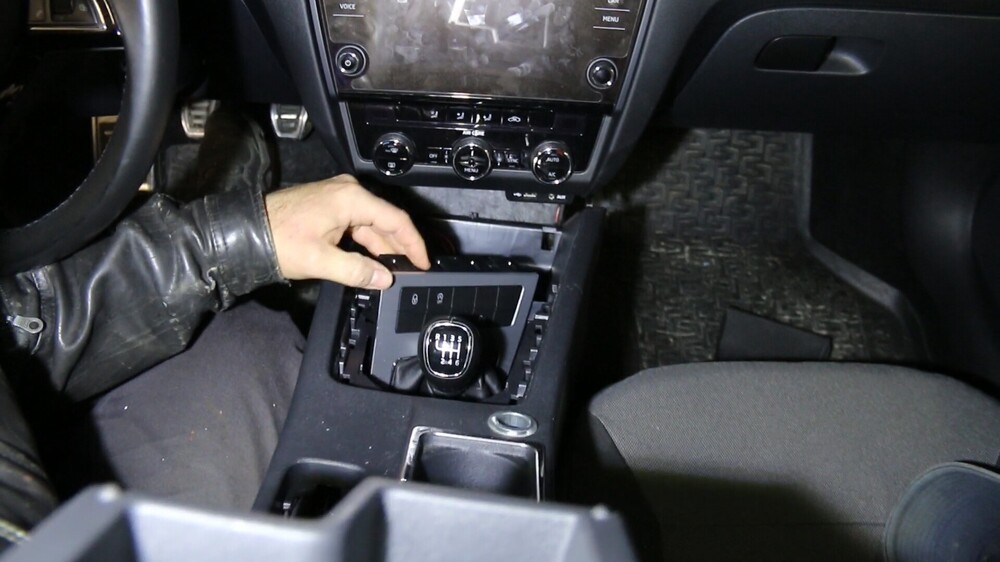

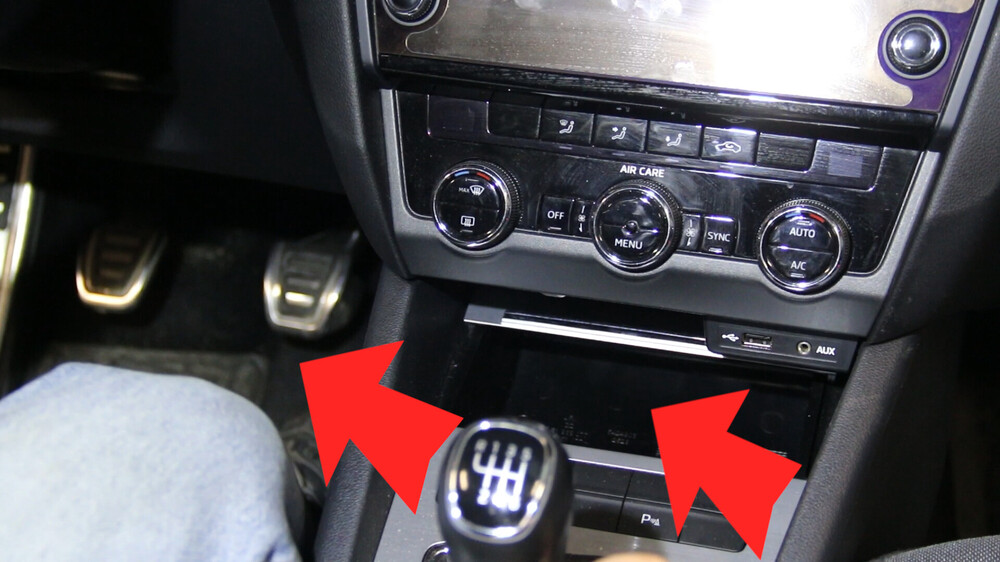

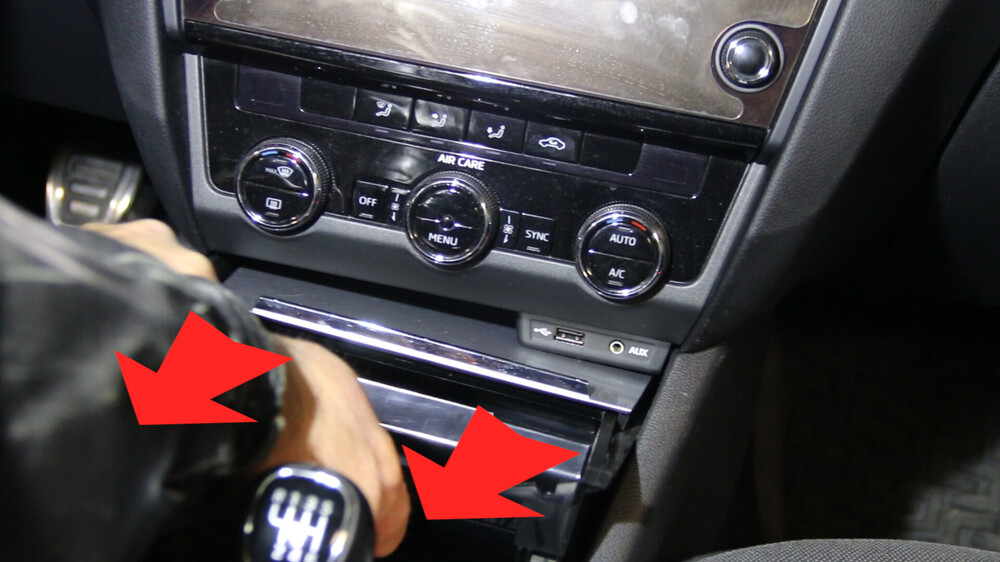

2. Zdejmujemy dekor wokół lewarka zmiany biegów i schowek na środku.

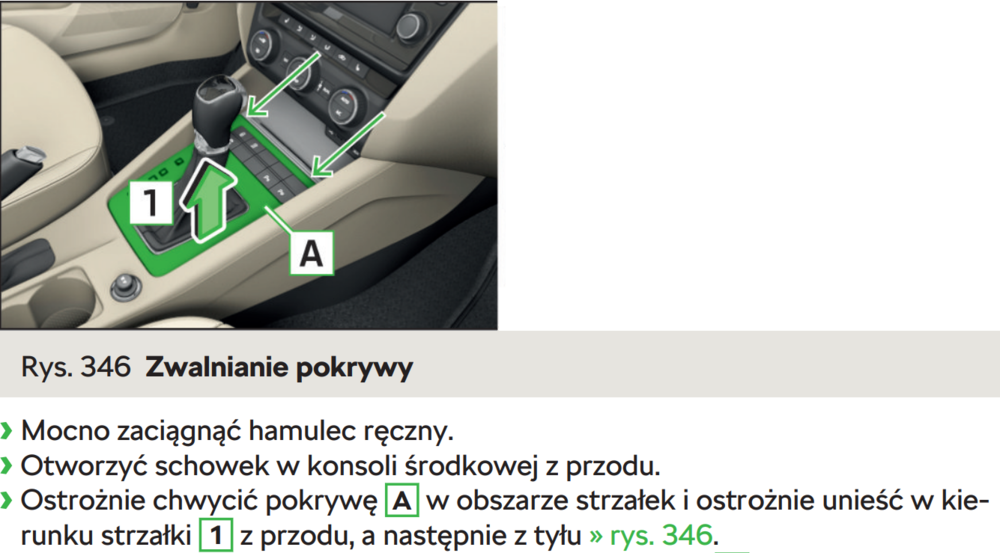

Z instrukcji obsługi:

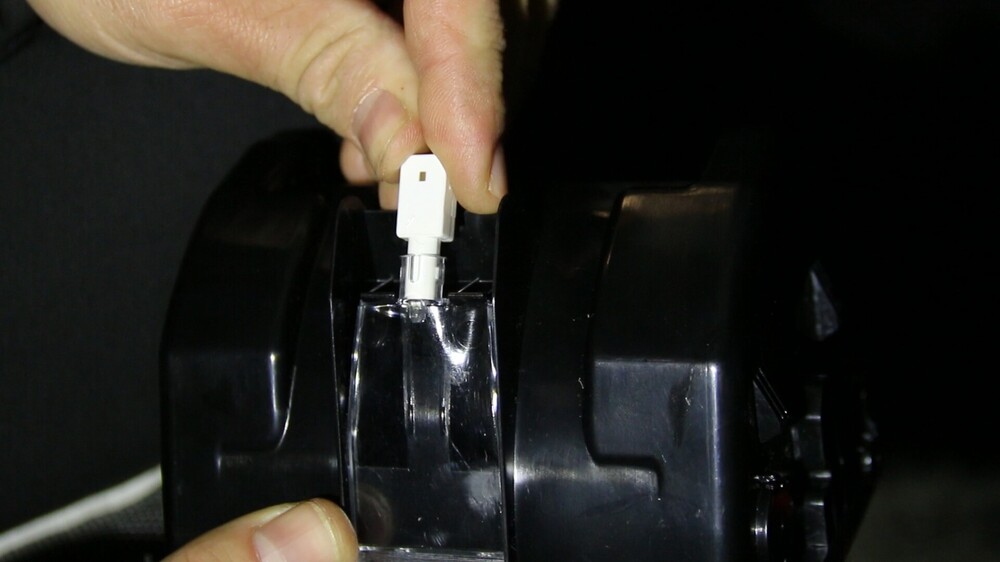

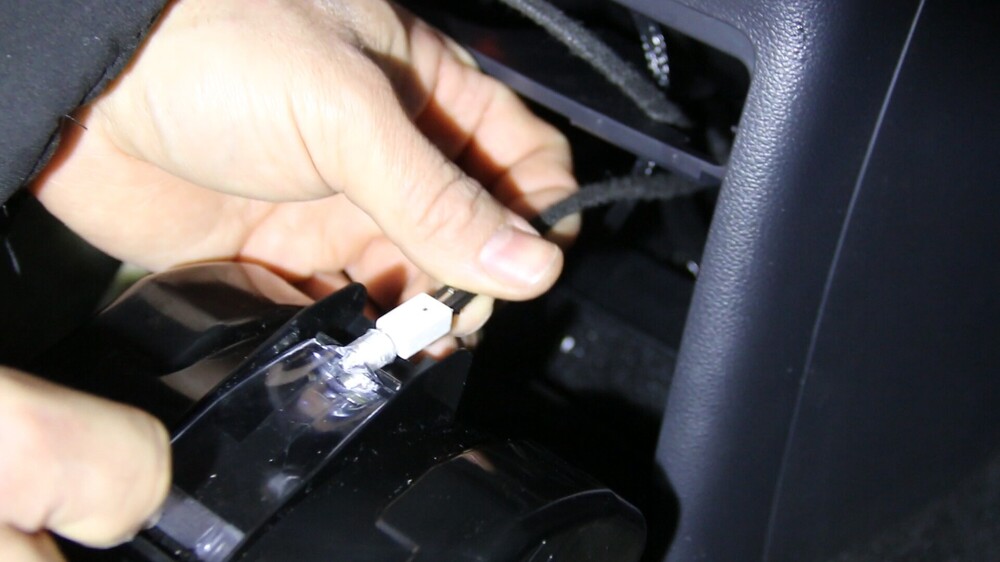

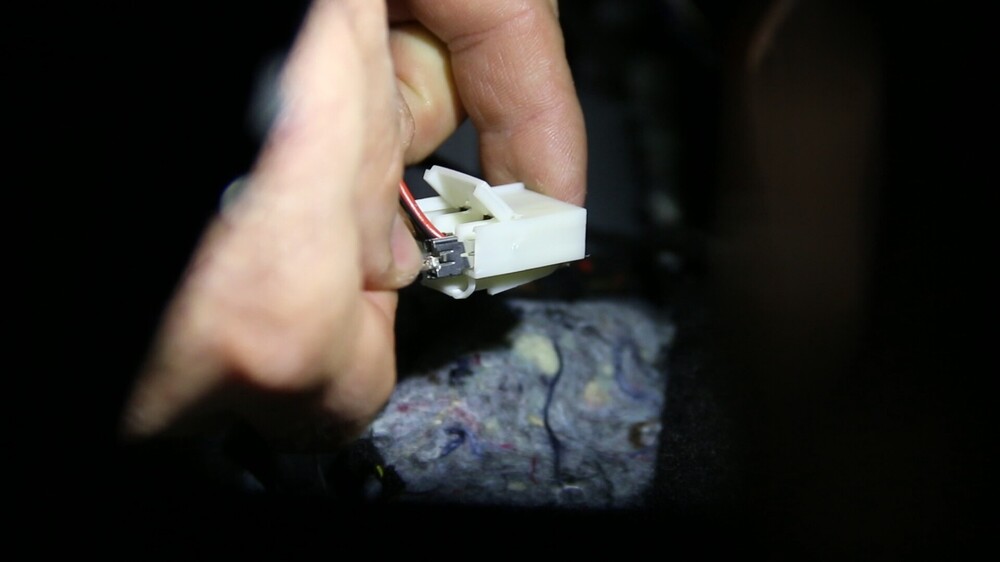

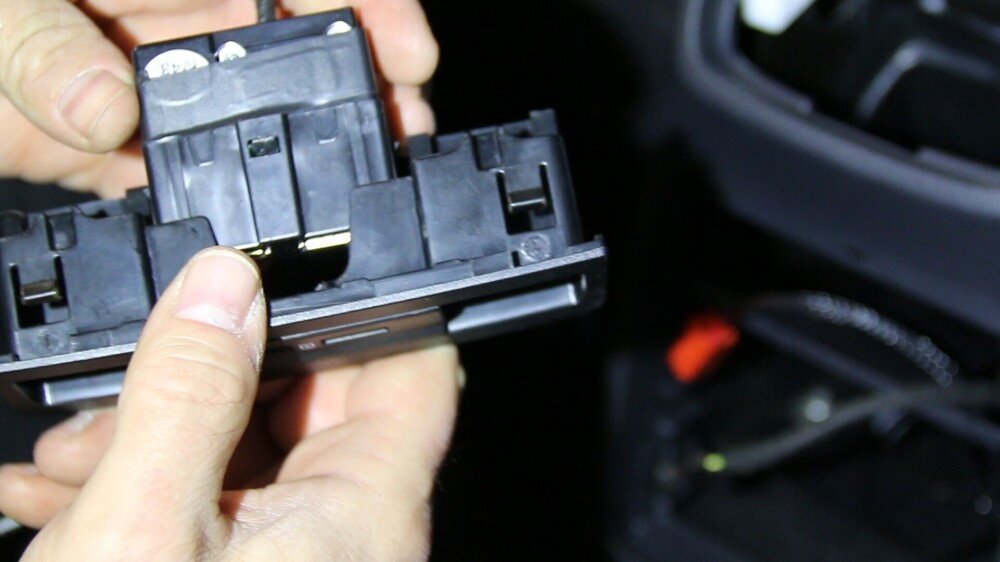

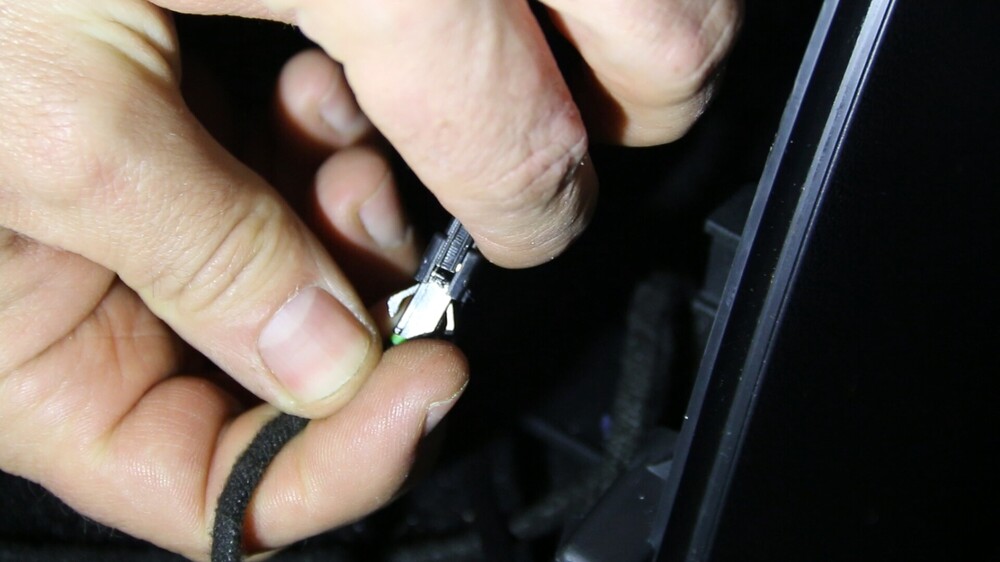

Pamiętamy o odczepieniu diody po wysunięciu schowka.

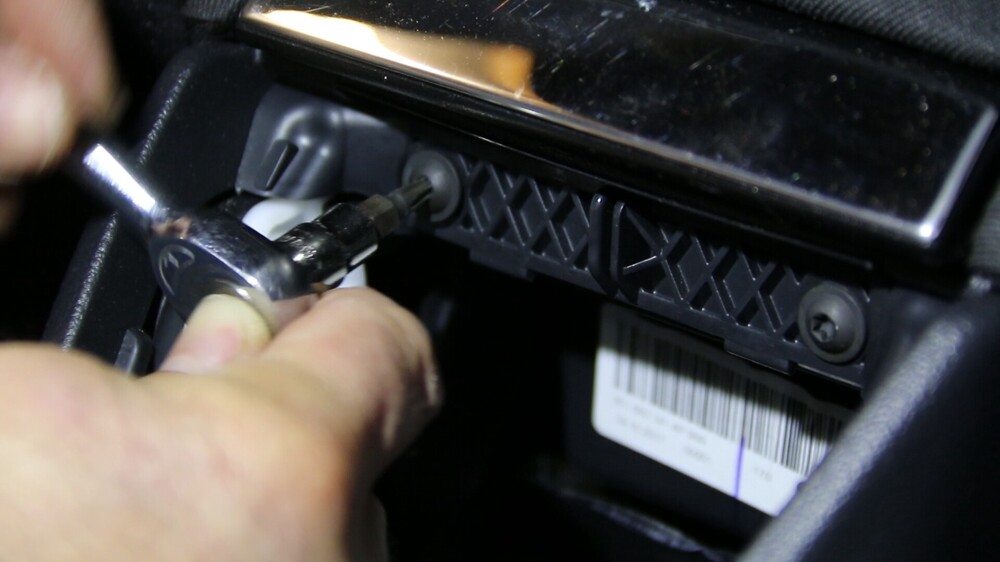

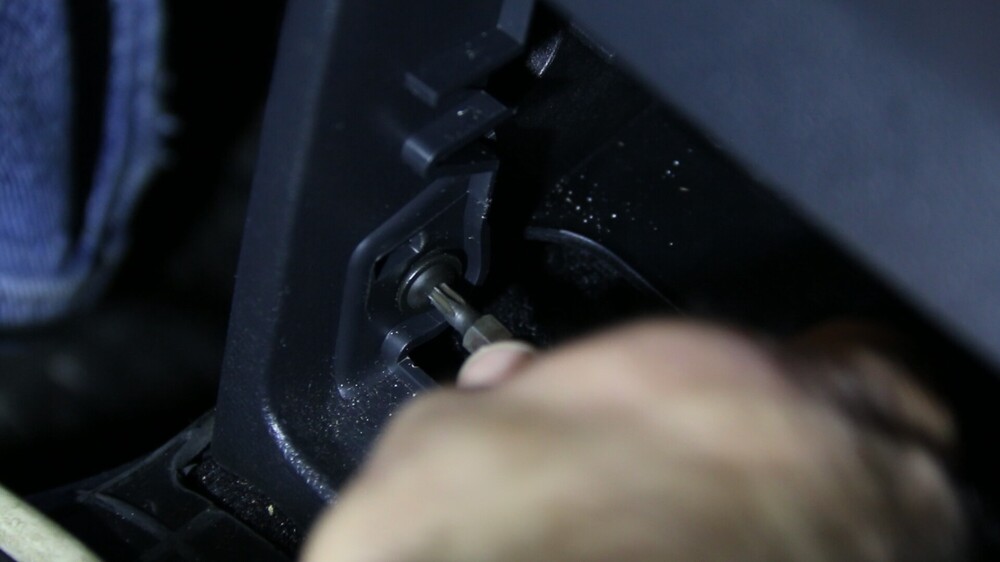

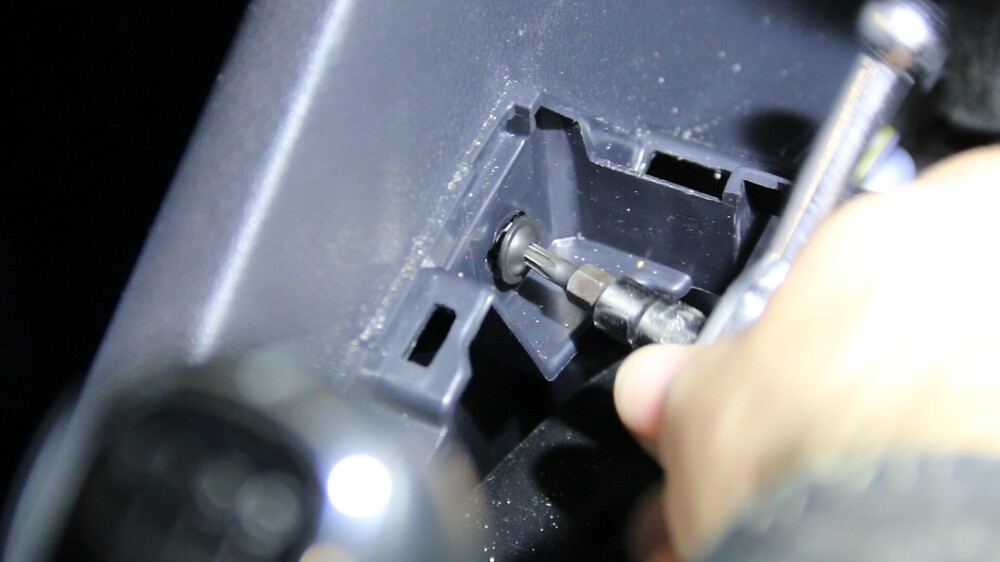

3. Odkręcamy wkręty pod dekorem (Torx T20) [po obu stronach].

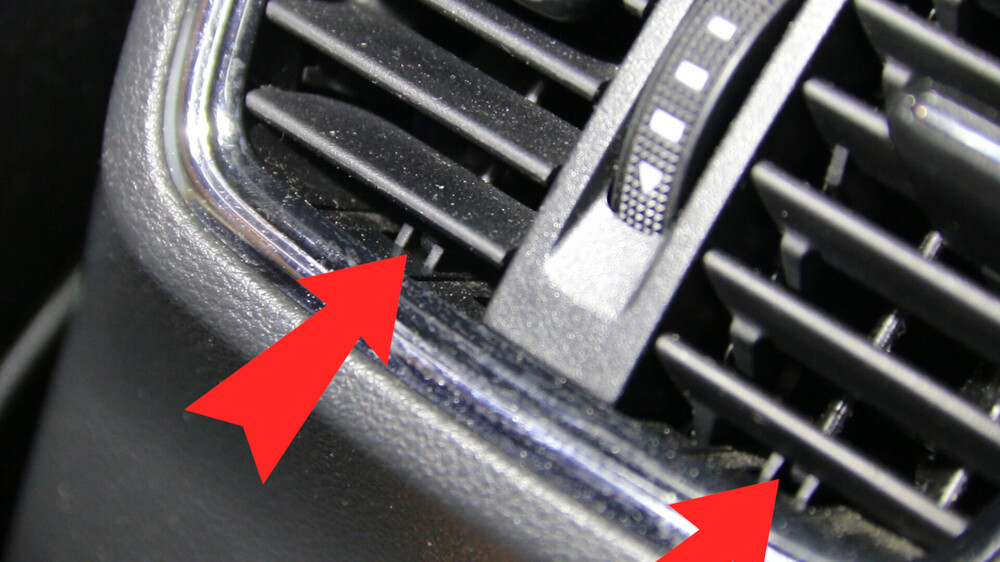

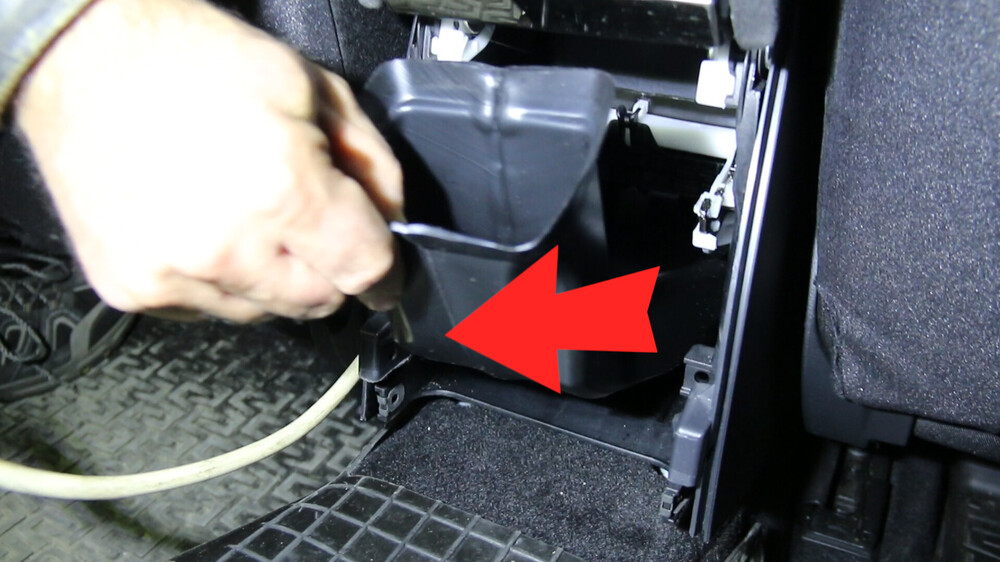

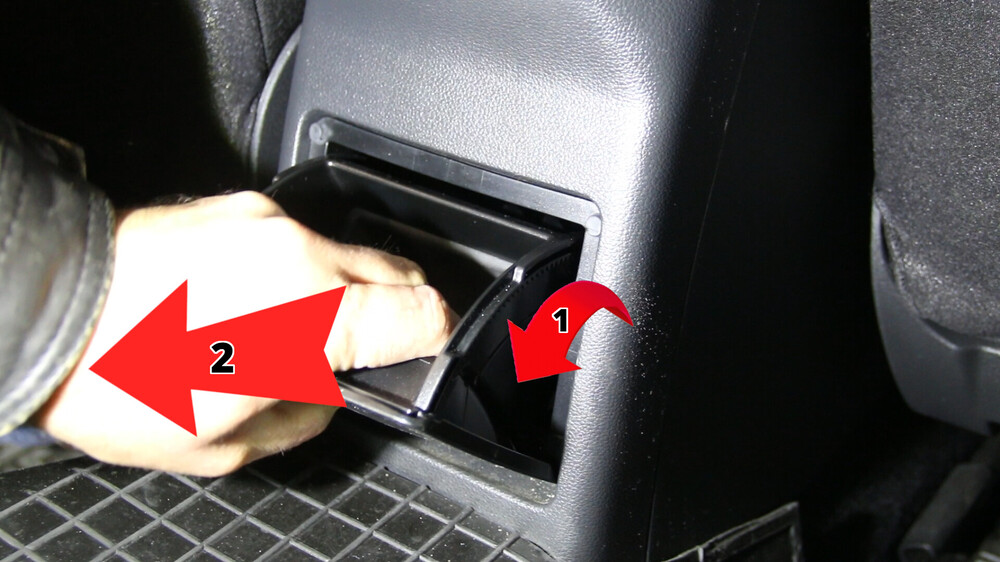

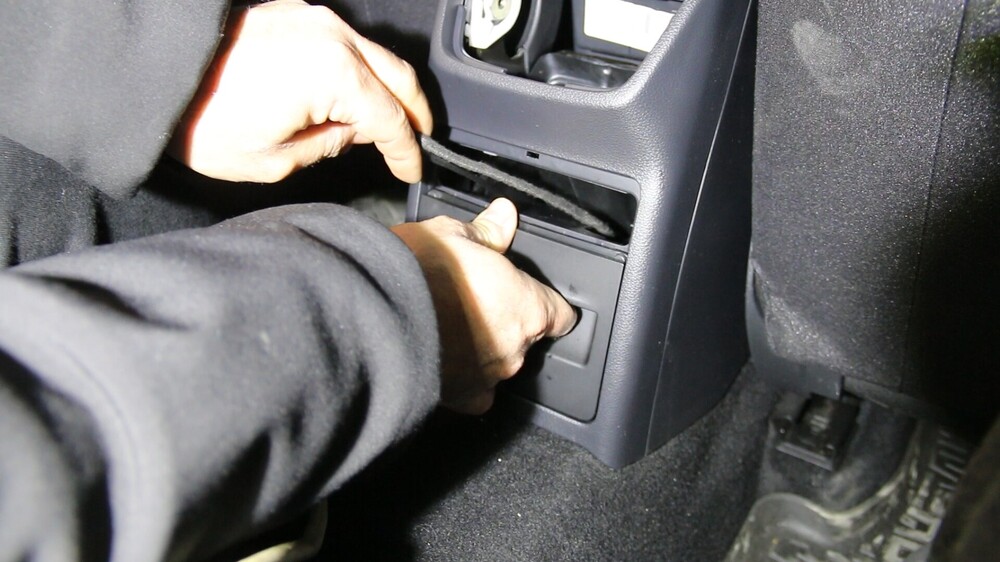

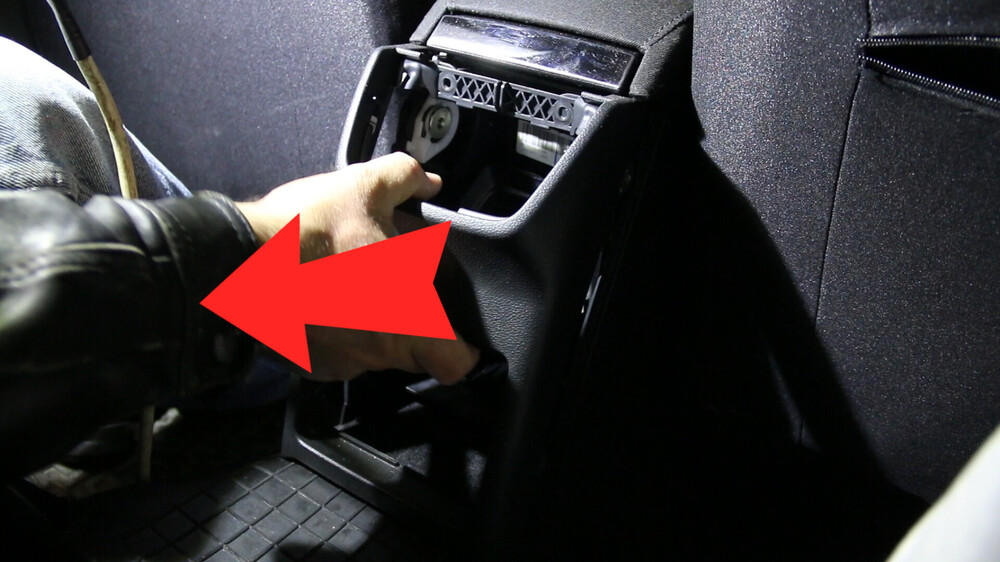

4. Wyjmujemy tylną kratkę nawiewu, schowek oraz obudowę.

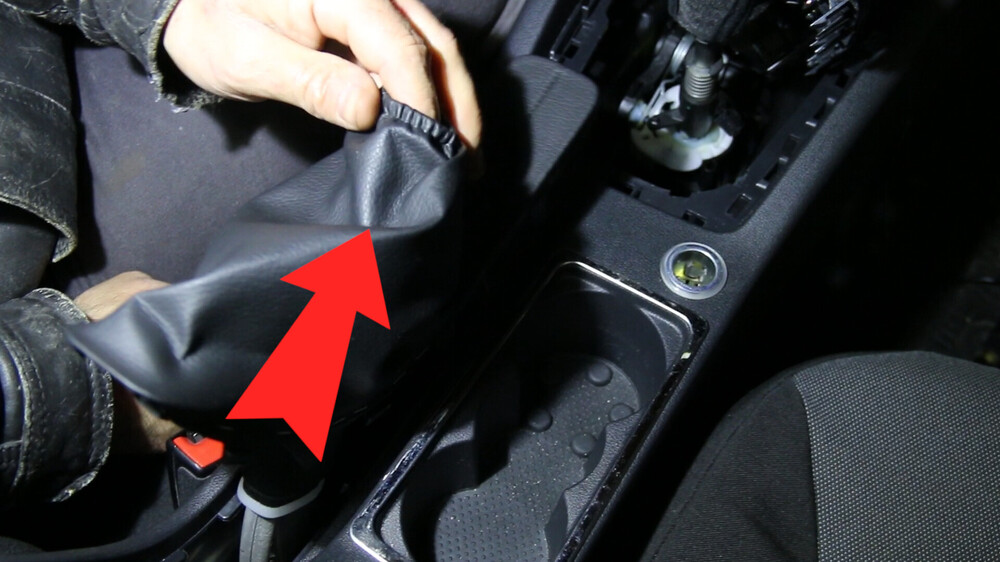

5. Wypinamy mieszek dźwigni hamulca ręcznego i zdejmujemy go.

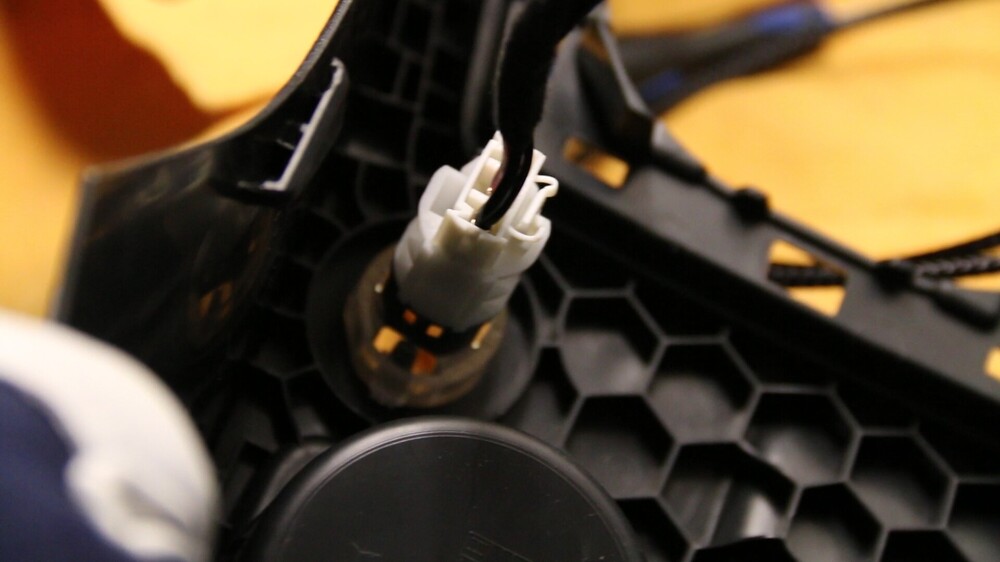

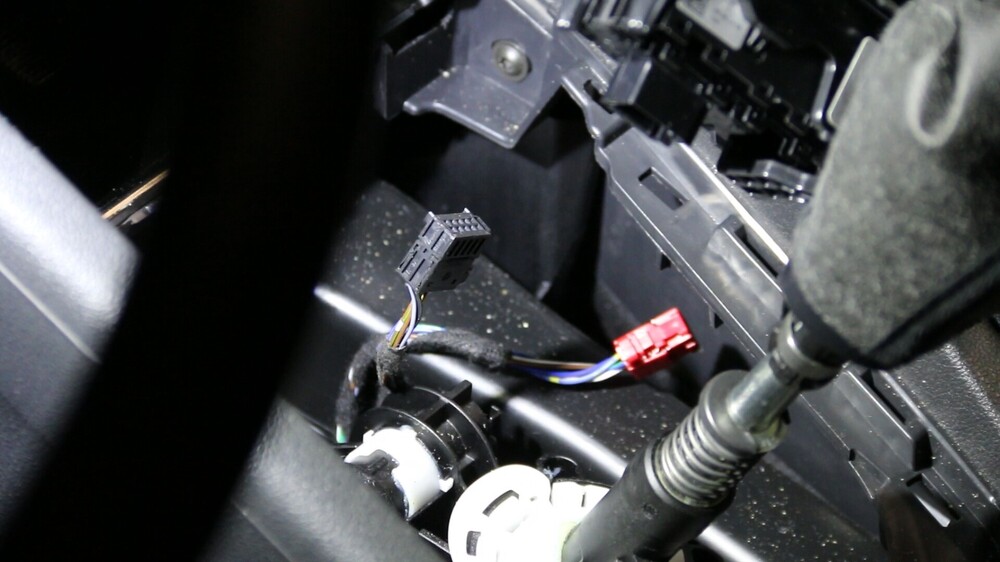

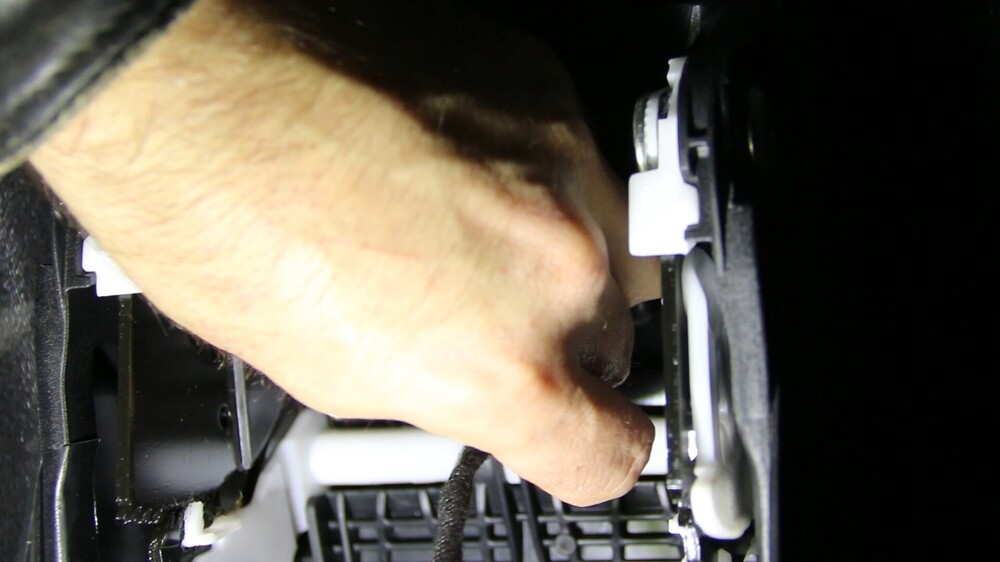

6. Odpinamy gniazdo zapalniczki i demontujemy osłonę tunelu (trzeba ją unieść i pociągnąć do tyłu).

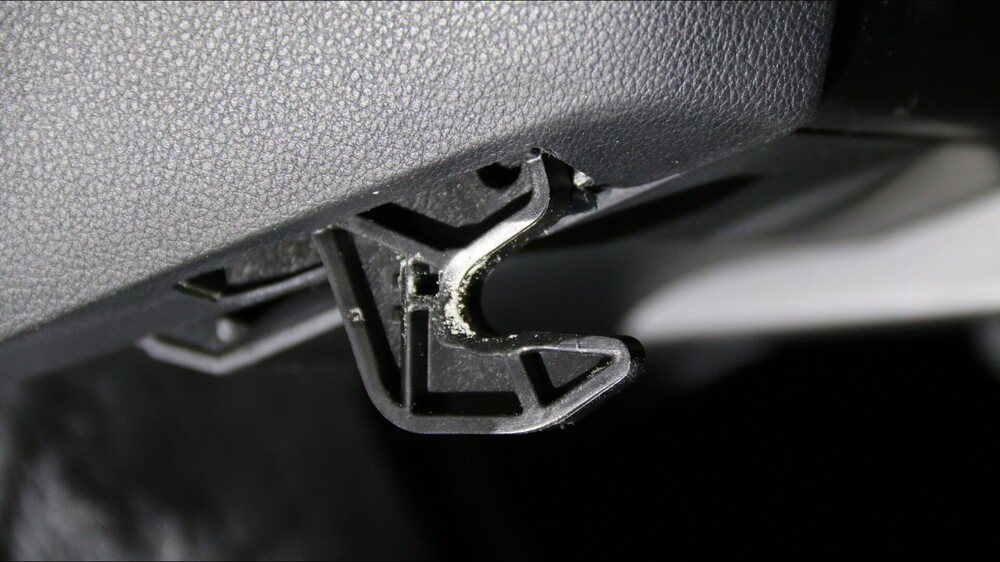

Uchwyty trzymające tunel po obu stronach:

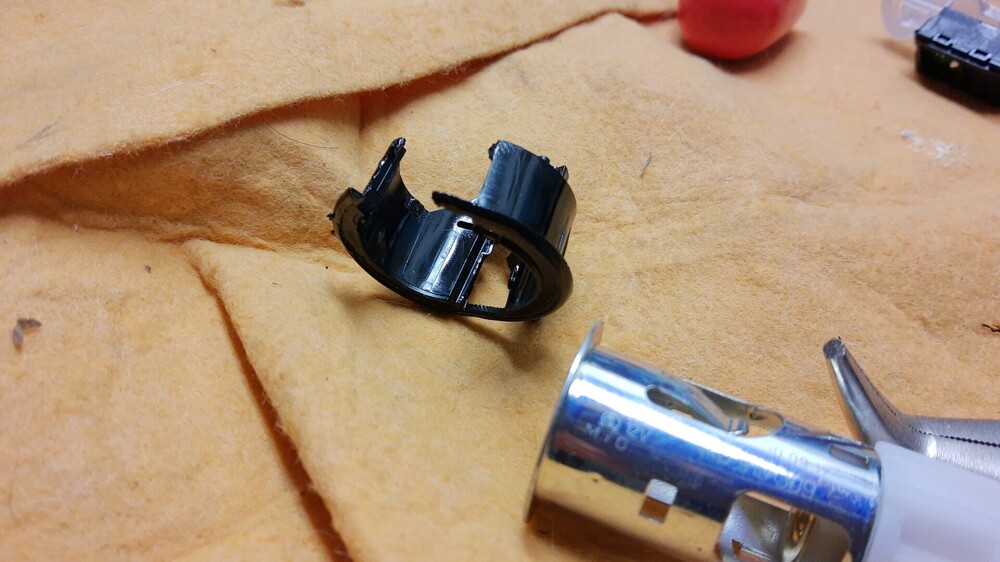

7. Wyjmujemy gniazdo zapalniczki... co skończyło się tak:

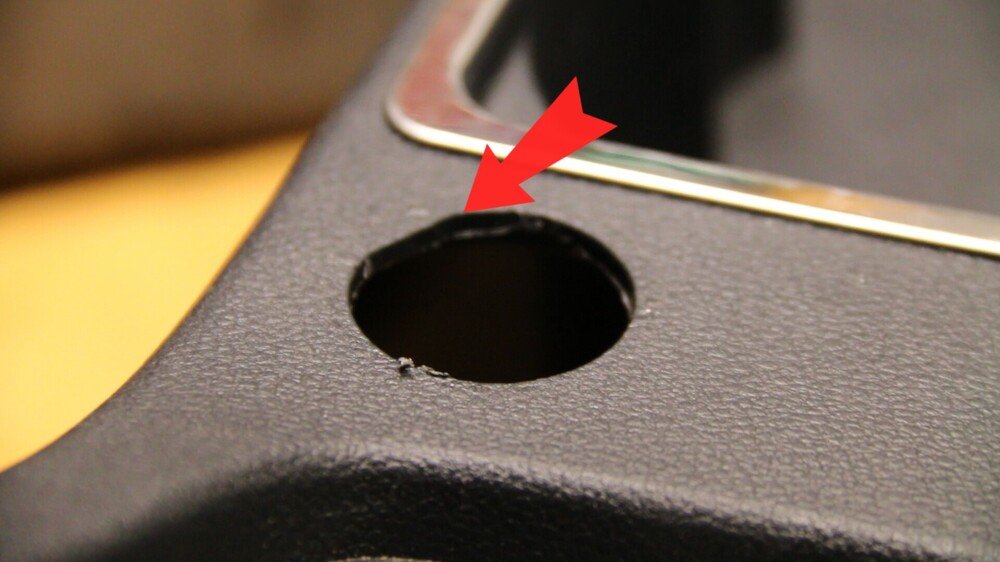

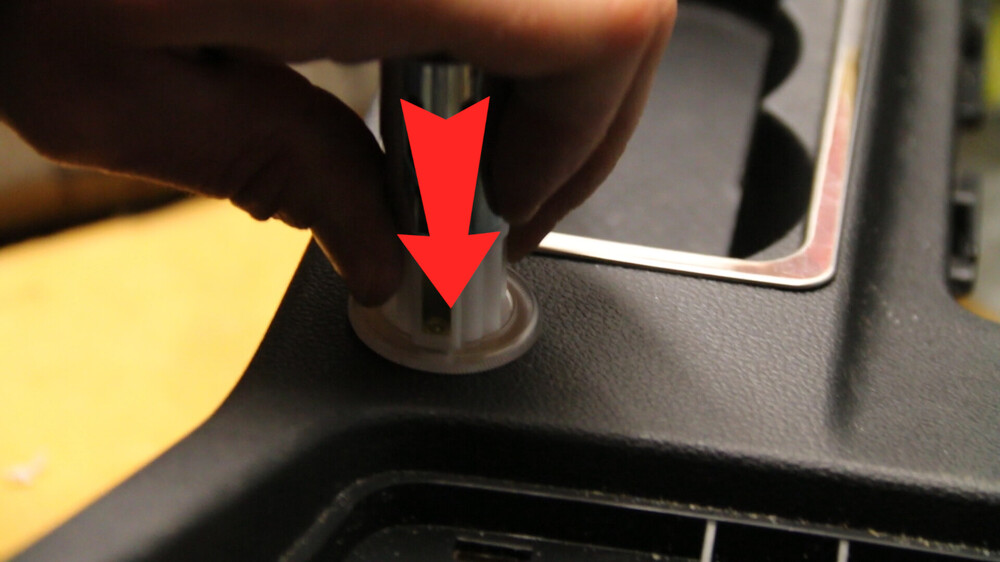

8. Montujemy nową oprawkę i gniazdo (Otwór jest spłaszczony po jednej stronie).

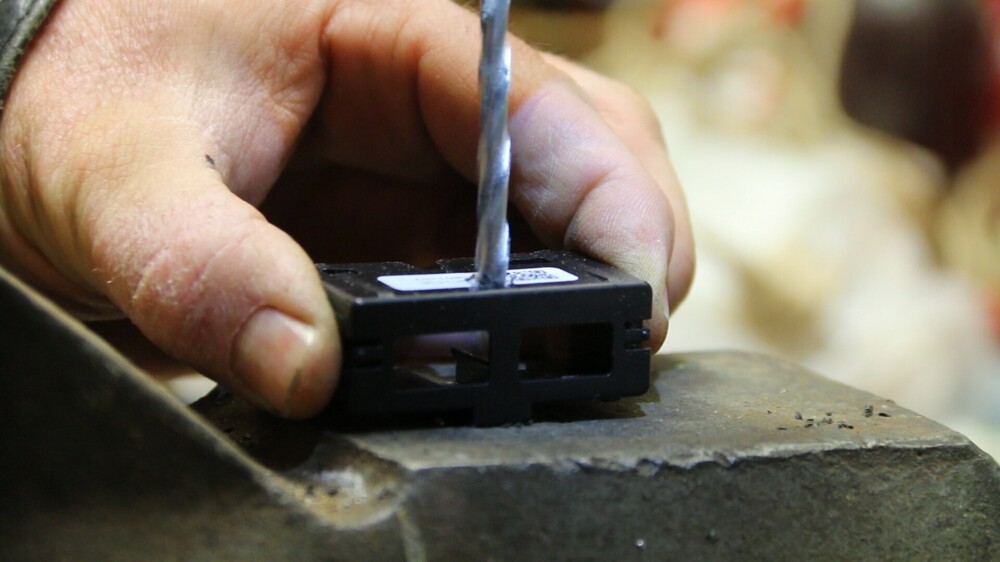

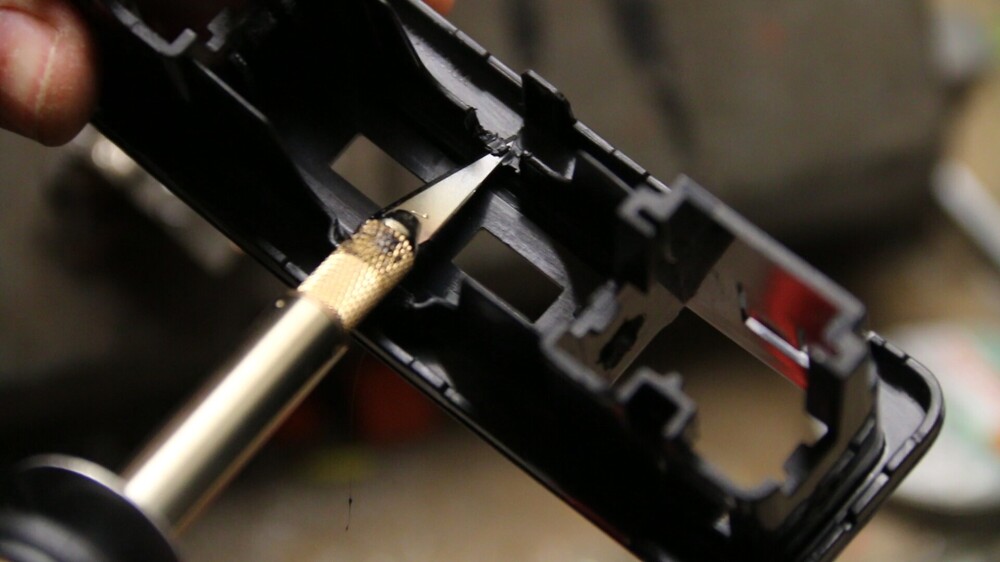

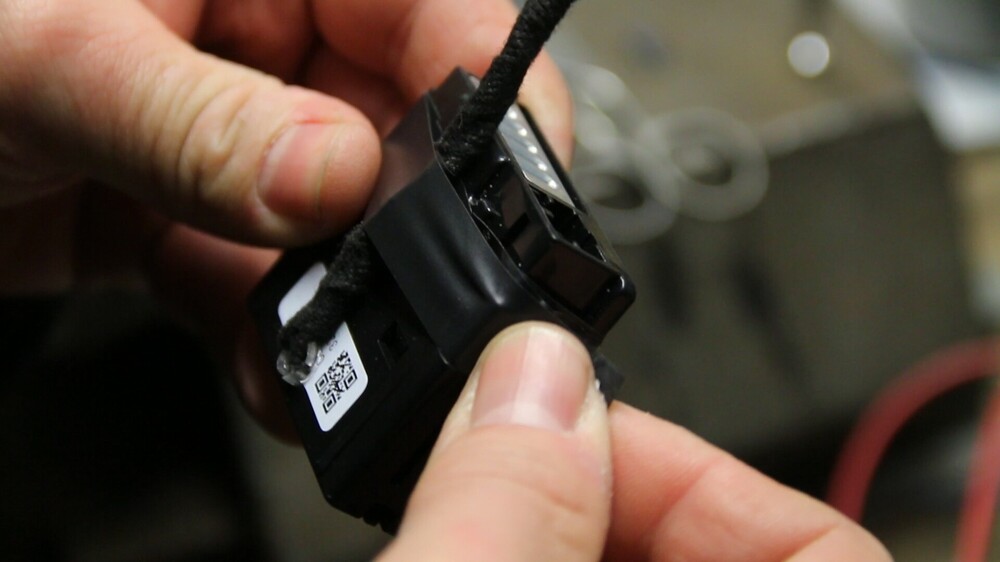

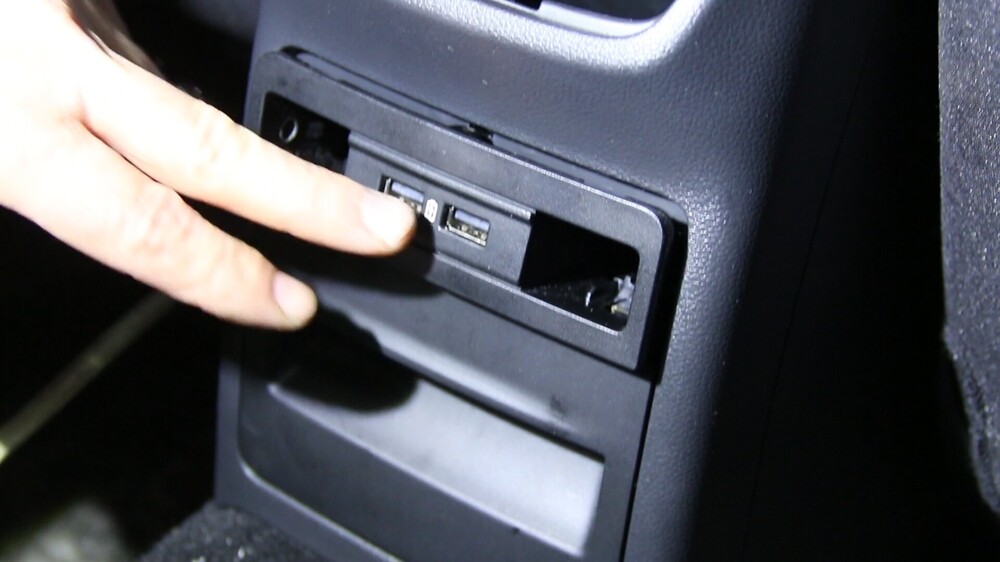

9. Montaż diody oświetlającej porty USB.

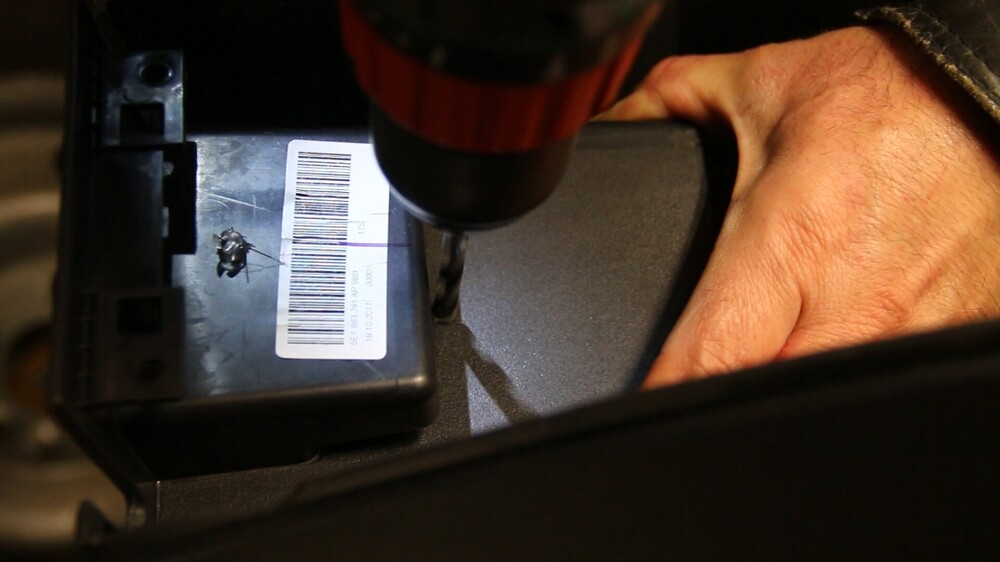

10. Montaż diody oświetlającej schowek pod podłokietnikiem.

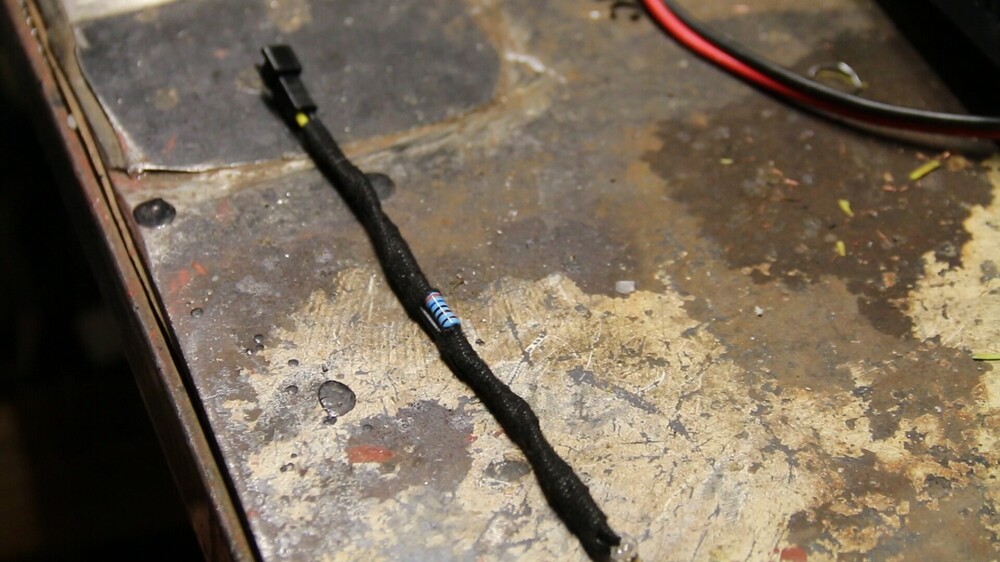

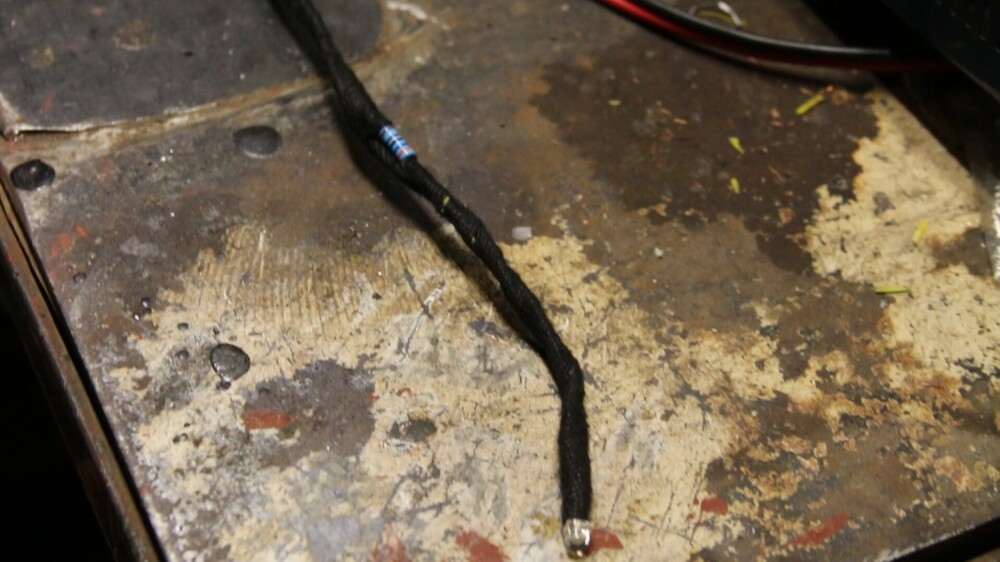

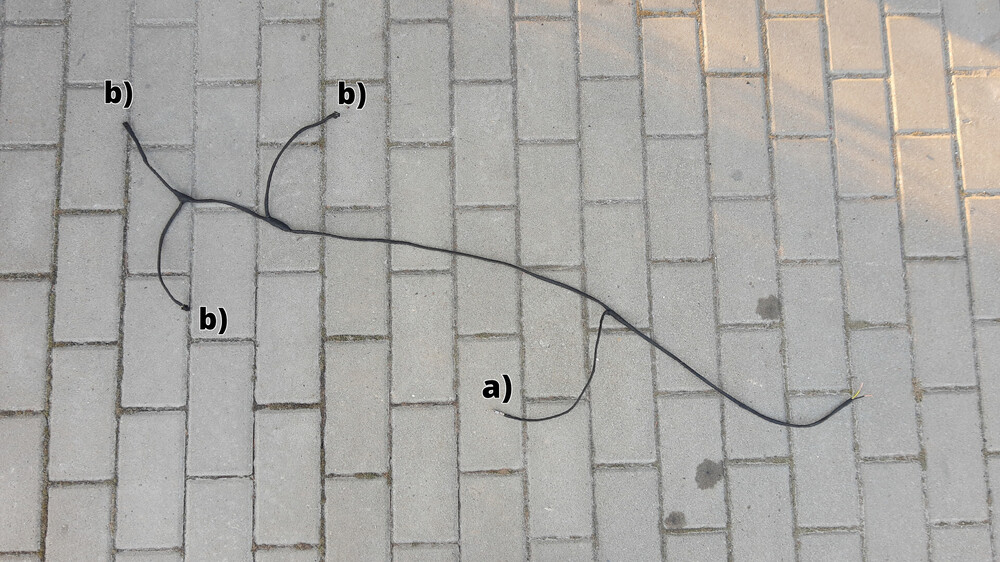

11. Tworzymy wiązkę.

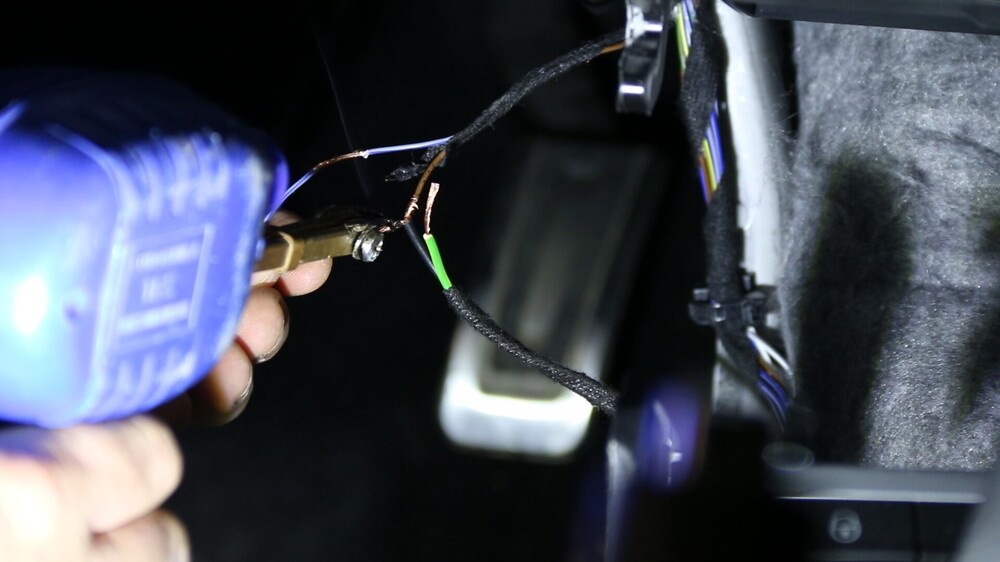

a) Do zasilania dolutowujemy przewód od podświetlenia gniazda zapalniczki, który zarabiamy konektorem 000 979 227 E.

b) Dolutowujemy rozgałęzienia do podświetlenia schowków i wyjść USB,

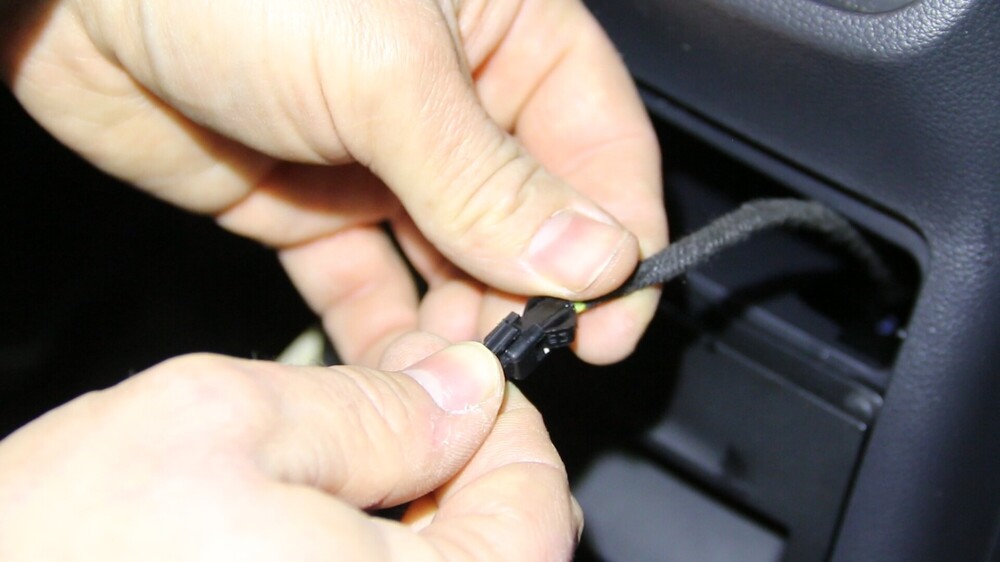

 (przewody do podświetlenia tylnego schowka zarabiamy konektorami 000 979 009 E i wkładamy do wtyczki)

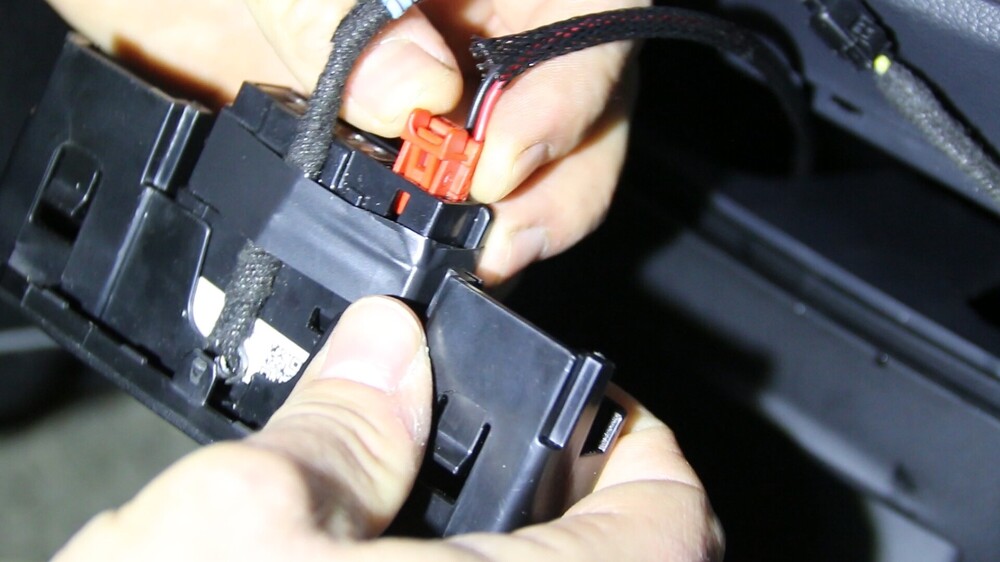

12. Układamy wiązkę i lutujemy do lampki środkowego schowka z przodu.

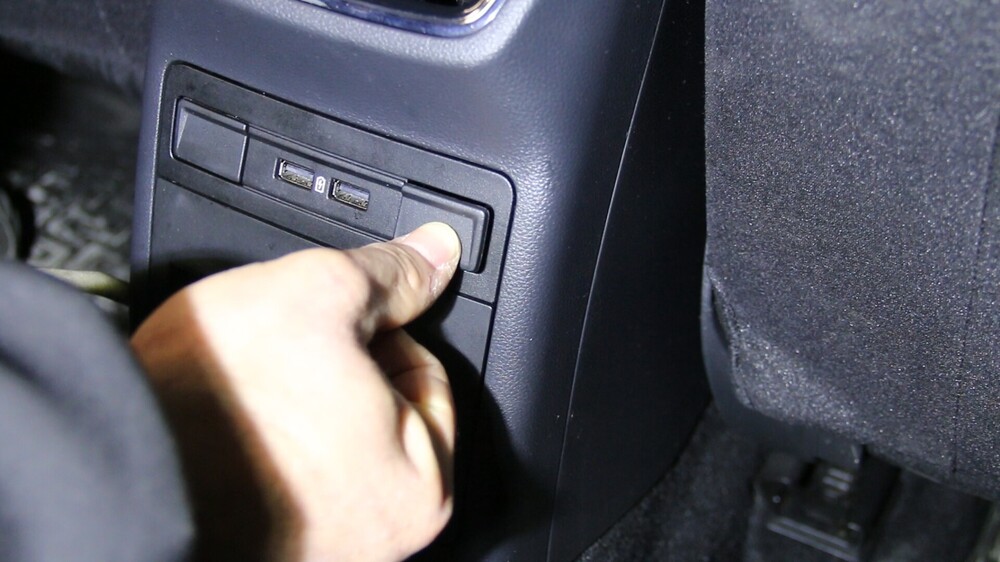

13. Montujemy wszystkie elementy.

montaż diody schowka pod podłokietnikiem:

Jasność zmienia się z podświetleniem przełączników.
