octavia 3 Dodanie portu USB w schowku podłokietnika

Witam, jak w tytule. Planuję dodać port USB wewnątrz schowka podłokietnika, ale nie wiem jak się za to zabrać, gdzie podłączyć przewody itd. Chcę tam podłączyć na stałe urządzenie typu carlinkit (przykładowo: https://allegro.pl/oferta/carlinkit-4-0-android-auto-apple-carplay-23-13706233652 ) i nie musieć korzystać z Android Auto po kablu. Robił ktoś kiedyś coś podobnego?

Ale to musisz mieć podłączone do oryginalnego portu radia,  a nie innego, na którym będziesz miał tylko ładowanie.

W dniu 27.10.2023 o 18:50, KamiX napisał(a):

Tu jest opisane jak to wygląda:

@KamiX dzięki, o to właśnie mi chodziło 😁

W dniu 27.10.2023 o 09:39, poppymajster napisał(a):

Witam, jak w tytule. Planuję dodać port USB wewnątrz schowka podłokietnika, ale nie wiem jak się za to zabrać, gdzie podłączyć przewody itd. Chcę tam podłączyć na stałe urządzenie typu carlinkit (przykładowo: https://allegro.pl/oferta/carlinkit-4-0-android-auto-apple-carplay-23-13706233652 ) i nie musieć korzystać z Android Auto po kablu. Robił ktoś kiedyś coś podobnego?

U mnie tak to wygląda i działa rewelacyjnie. Do tego zyskujesz większy prąd ładowania od standardowego pojedynczego USB bez Hub - a.

@Bandini Mam pytanie związane z zasilaniem. Co zrobiłeś z przewodem 5V?

W dniu 29.10.2023 o 11:56, dagetto napisał(a):

@Bandini Mam pytanie związane z zasilaniem. Co zrobiłeś z przewodem 5V?

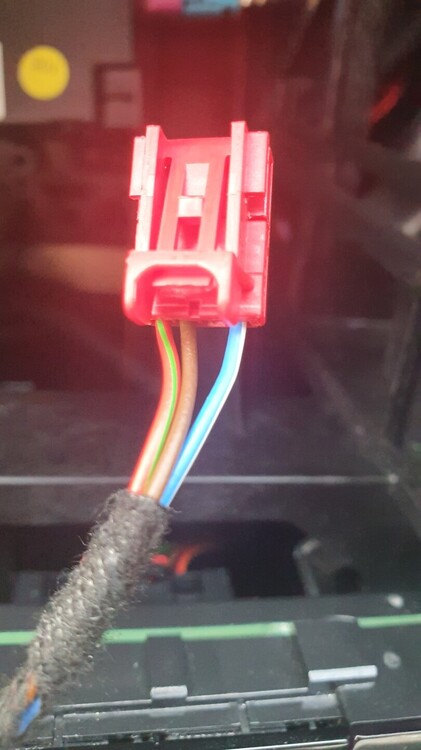

Prosta sprawa. Trzy kabelki. Jeden radio, drugi bezpiecznik i trzeci masa.

W dniu 29.10.2023 o 13:10, Bandini napisał(a):

Prosta sprawa. Trzy kabelki. Jeden radio, drugi bezpiecznik i trzeci masa.

@Bandini Masz może numer tej wtyczki?

[mention=1392]Bandini[/mention] Masz może numer tej wtyczki?

Gdzieś mam... Będę przy kompie to poszukam i dam znać.

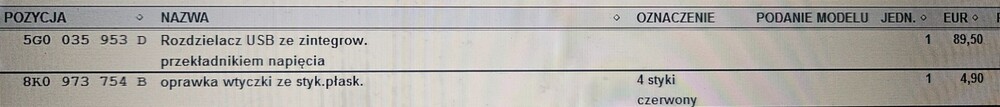

8K0973754B.

Edited January 12, 2024 at 10:45 AM by dagetto (see edit history)

W dniu 12.01.2024 o 10:33, Bandini napisał(a):

W dniu 12.01.2024 o 09:37, Ucho napisał(a):

[mention=1392]Bandini[/mention] Masz może numer tej wtyczki?

Gdzieś mam... Będę przy kompie to poszukam i dam znać.



Odkopię nieco temat... Ten Carlinkit 4.0 dobrze Ci działa? Bo szukam alternatywy do droższego Motorola MA1

W dniu 29.10.2023 o 13:10, Bandini napisał(a):

Prosta sprawa. Trzy kabelki. Jeden radio, drugi bezpiecznik i trzeci masa.

Czesc mam zapytanie o to napiecie 5V mozesz objasnic dokladniej gdzie sie podpiales - rowniez chce dolozyc usb ale w skodzie superb 3. Z gory dziekuje.

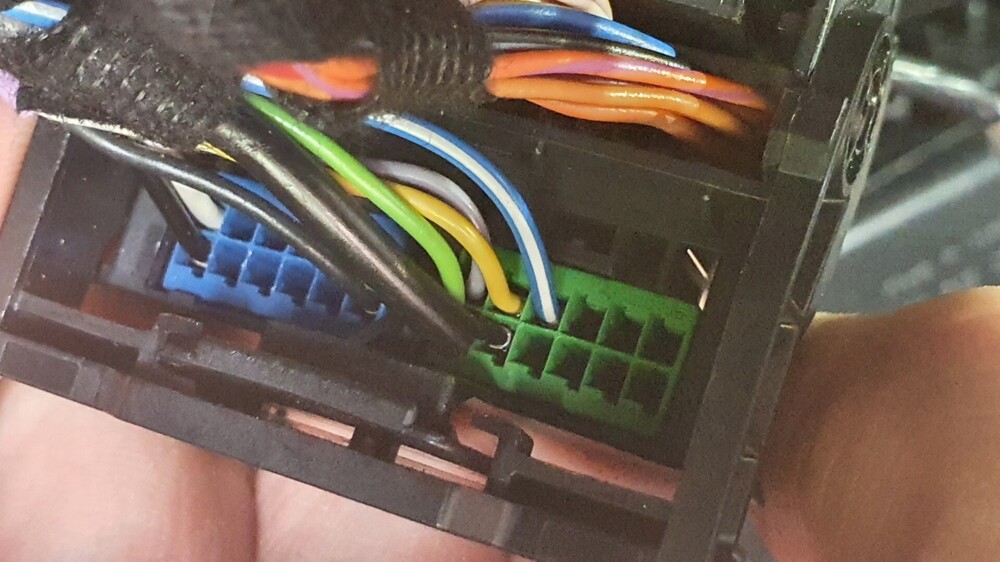

Na zdjęciu widać wyraźnie niebiesko-biały kabelek w kostkach. Tam jest 5V.

W Superb 3 jest tak samo.

W dniu 2.10.2024 o 16:42, Bandini napisał(a):

Na zdjęciu widać wyraźnie niebiesko-biały kabelek w kostkach. Tam jest 5V.

W Superb 3 jest tak samo.

Tylko ze jeszcze nie rozbieralem kokpitu i nie wiem skad ta kostka. Nie wiem tez dokladnie skad dokad prowadzisz te przewody.  Jeden radio i jeden masa - skad je wyprowadzasz ? Jestem typowym laikiem stad prosba o lopatologiczny opis 🙂 dziekuje

Nie wiem jak można dokładniej to opisać. Wszystko w tym wątku jest jasno opisane. W radiu masz kostkę i tam 5V w zielonej kostce. W bezpiecznikach masz 12V, a masa to minus. Masa jest prawie na wszystkich metalowych częściach samochodu.
Nie chcę byś mnie źle zrozumiał jednak jak naprawdę tego nie załapiesz to lepiej oddaj to w ręce elektryka byś sobie czegoś nie zepsuł.

A czy to 5v nie idzie z kostki w radiu do USB pod ekranem? Kolor przewodu z tego co pamiętam jest taki sam, a łatwiej pociągnąć w tego miejsca.

A czy to 5v nie idzie z kostki w radiu do USB pod ekranem? Kolor przewodu z tego co pamiętam jest taki sam, a łatwiej pociągnąć w tego miejsca.

Tak, idzie, ale czerwony nie niebiesko-bialy. Ja omawiam umieszczone tu w wątku zdjęcia by więcej nie mieszać.
To i tak czasem dla laików jest skomplikowane.
No i nie wszyscy mają gniazdo pod ekranem.

Szanowni, ktoś sie orientuje do czego jest ten czarny port w module?

Szanowni, ktoś sie orientuje do czego jest ten czarny port w module?

Do tego samego co brązowy i różowy.

to chyba mam to walnięte bo nie działa :D

Nie sprawdzałem, ale z tego co mi wiadomo O3 nie obsługuje trzech portów mimo iż można je zakodować.
