octavia 3 Kamera cofania

Jak już wcześniej pisałem przymierzam się do wymiany oryginalnej kamery Low na High i zrobiłem ostatnio mały rekonesans w moim kurczaku.

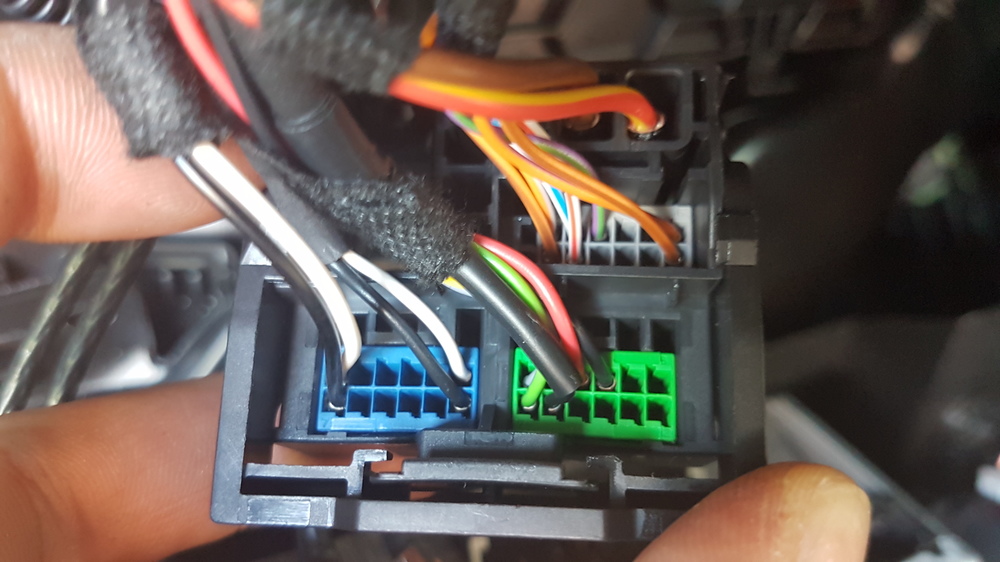

Sprawdziłem moją szarą wtyczkę w radiu i wygląda na to (o ile się nie mylę), że mam doprowadzone te dwa dodatkowe kabelki potrzebne do kamery High.

Natomiast z kamery wychodzą tylko + i masa.

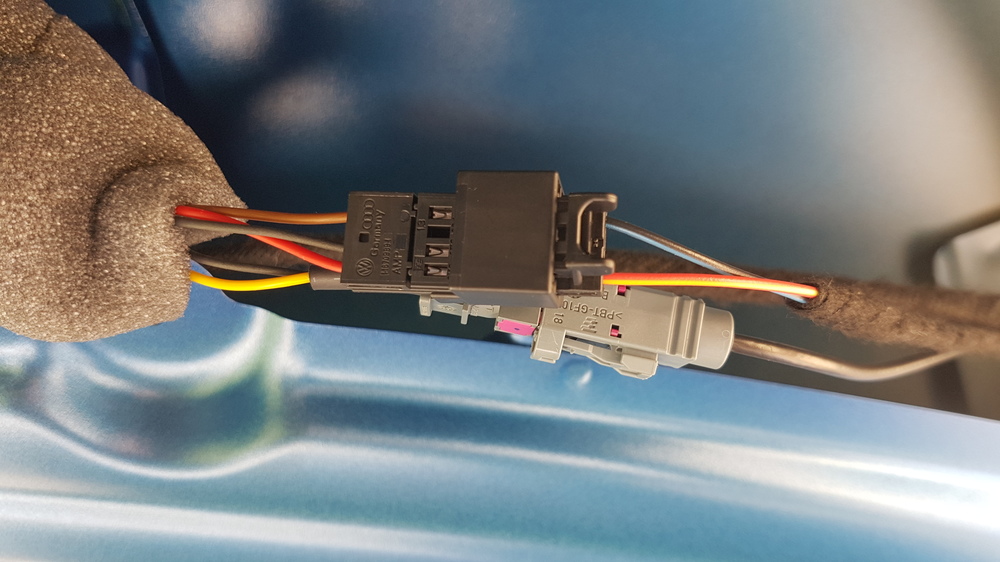

Wnioskuję, że gdzieś już w kabinie jest kostka łącząca instalację od kamery Low z pełnym okablowaniem pod High.

Pytanie tylko gdzie może być to połączenie?

Zaoszczędziło by mi to troszkę pracy jak udało by się namierzyć to miejsce.

Jakieś sugestie, pomysły?

Do to są kabelki do komunikacji radia z samochodem czyli ty musisz dopiąć kabelli od kamery do tych przewodów

... aaaa ok. Rozumiem i wszystko jasne
Dzieki rrobert

Przy okazji zapytam czy idąc z tymi dwoma kabelkami od tylnej klapy nie ma możliwości wpięcia się gdzieś wcześniej aniżeli dopiero w radiu?

Jak dobrze pamiętam to tylko przy radiu

Ewentualnie jak sądzę przy Gataway - u pod kierownicą.

tu masz rozpiskę magistrali can O3

can.pdf

witam,
Będę miał teraz trochę czasu aby zamontować kamerkę  3V0827566A z superB III  do O3 RS 230 (MY2016)

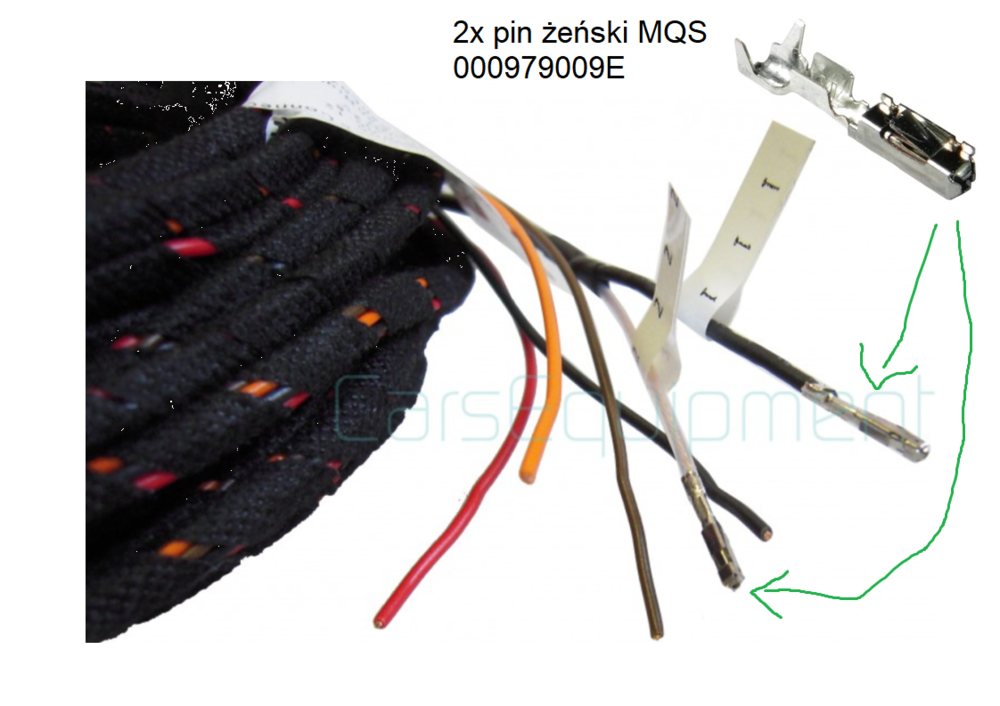

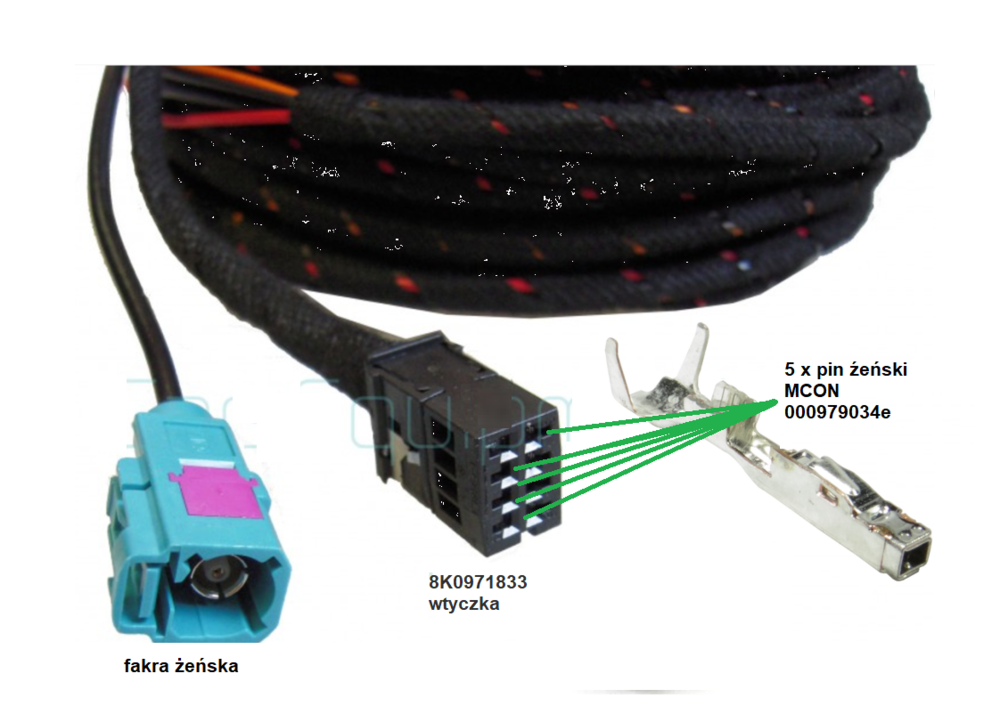

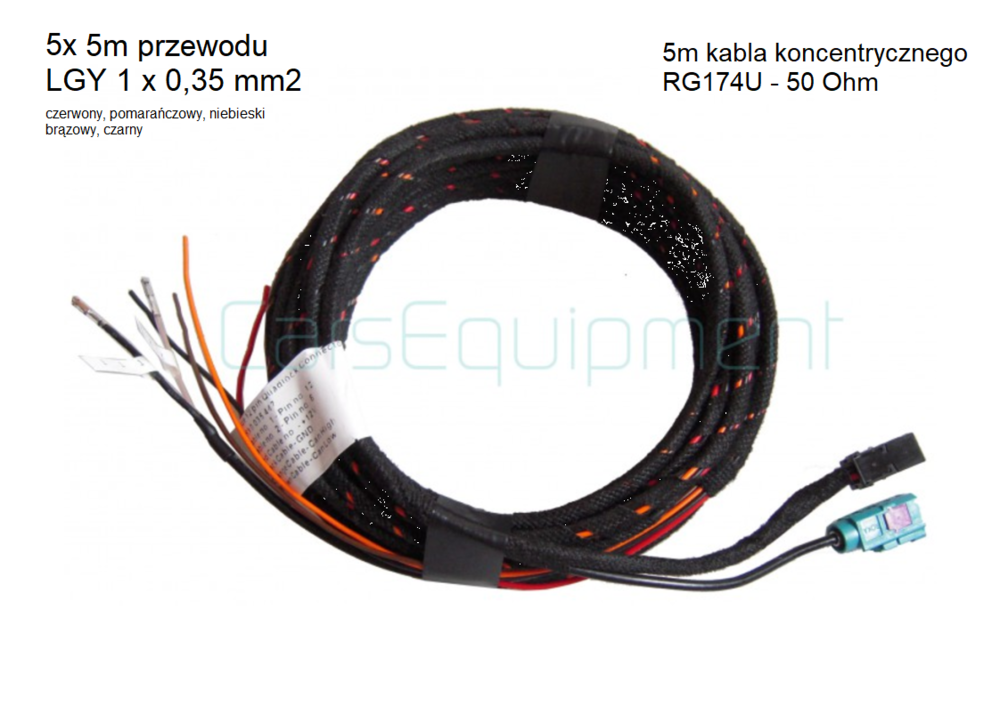

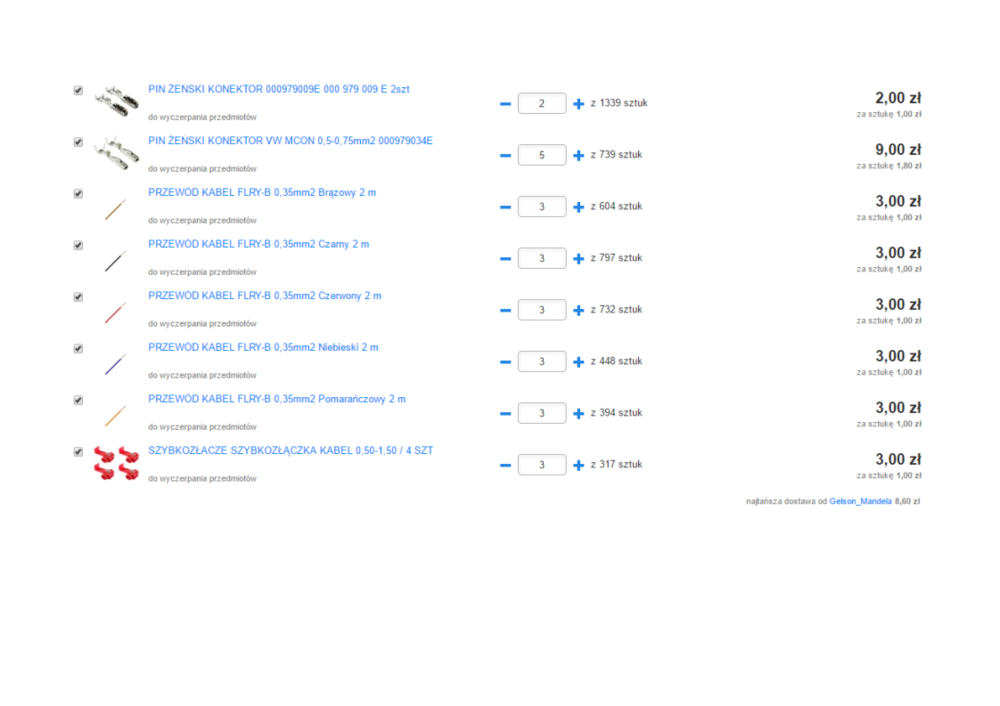

Wydaje mi się że dobrze się wczytałem ale dla pewności doklejam zdjęcia z opisem kabelka który mam zamiar przygotować. Proszę więc któregoś ze specjalistów o zerknięcie czy te opisy wtyczek i pinów mam poprawnie dodane ;)

Wygląda wszystko ok. Możesz działać.

W ostatni wolny weekend pod wcześniejszą Waszą sugestią i własnym dogłębnym przemyśleniu tematu podjąłem się wymiany kamerki z low na high z funkcją spryskiwania.

Zakupiłem kamerkę od Superb-a 3V0827566H (niestety lub stety funkiel nówka). Po podłączeniu wszystkiego do kostek zgodnie ze sztuką i odłączeniu kamerki low oraz dodaniu sterownika 6C w Gateway-u kamerka high nie wyświetla obrazu! Mało tego mam problem by ją zakodować.

Jak to było u Was?  Czy ktoś z Was też wymieniał  low na high i miał podobne problemy? Może coś z kodowanie trzeba zmienić, by zmienić obraz z low na high?

A może kamera jest walnięta? Co było by dziwne z racji, że jest nowa.

Jakie wasze sugestie?

Póki co przełożyłem obudowy i zamontywałem spryskiwanie kamery.

Tryska super! Zobaczymy jak się mocno uświni czy efekt tego wynalazku jest wart uwagi.

Skad masz to kodowanie, ja mam zapisane
04840101A600201F000040

taptap

Znalazłem coś takiego do tej kameeki

Poza tym dziwne, że ona wogóle nie jest zakodowana. Tylko są same zera

Nie jest wcale dziwne. Jeżeli masz błąd "No end of line programming", to możesz już szukać kogoś z VCP :)

A mówiłem - kupować używaną ...

Tak, pamiętam dobrze Twoją radę. Problem tylko znaleźć używaną.
Nie, nie mam takiego błędu jak opisujesz.
A czy to, że jest brak obrazu oznacza iż jest ona nie zakodowana?
Może przy kodowaniu muszę użyć innego WSC niż 12345?

A jakie są błędy?

Może wystarczy jej wsad zapodać.

Tego nie wiem. Jak będę miał chwilkę to spróbuję jeszcze raz i dam znać.
Jak i jaki wsad zapodać? Możesz troszkę więcej? Jak będę grzebał to może się wiedza przydać.

vcds'em to sobie możesz co najwyżej pogrzebać ... wiesz gdzie :)

Czyli jestem w d...e?

Enriquez mam taki plan. Spróbuję jeszcze raz podłączyć to badziewie i sprawdzę wszystko co możliwe włącznie z błędami i próbą kodowania.
Jeśli nic nie wskuram to plan miał bym taki. Mianowicie zapakuję w małą paczuszkę i wyślę na Twój adres i w wolnej chwili wyleczysz pacjeta. Jeśli oczywiście nie odmówisz.
Jeśli odmówisz to trudno. Nic się nie dzieje.

Obawiam się, że będzie ciężko.

A masz możliwość podpięcia auta i udostępnienie pulpitu przez Teamviewer? Popatrzyłbym sobie na to ...

Tak mam. Też tego czasem używam. Tylko problem w tym, że nie mam VAG Can Pro
Na VCDS to pewnie wiele nie zdziałamy. Spróbować można, a nawet należy.
Kiedy by Ci pasowało? Też muszę wymontować schowek i radio by to podpiąć na nowo.
Musimy zgrać się w czasie.

Jak pogoda dopisz to ja planuję coś pogrzebać w sobotę późnym popołudniem.
Daj znać czy będziesz dostępny...

W sobotę raczej nie, prędzej w niedzielę. Ale szczegóły może na priv...

Ok. Zobaczymy i będziemy w kontakcie na private

Poniżej wrzucam błędy,  które wyświetla VCDS po podłączeniu mojej nowej kamery High. (brak obrazu)

Pierwszy wniosek wspólny z Enriquez-em jest, że sprawa jest nie do ruszenia VCDS-em. Jeśli się mylimy proszę o jakąś informację. Jeśli potrzebny do naprawy tych błędów i uruchomienia kamery VCP też proszę o info. (włącznie z instrukcją jak tego dokonać)

Póki co wniosek jest taki byście NIE KUPOWALI NOWYCH KAMER  do retrofit ów tylko używki.

Wygląda na to że sterowniki w nowych kamerach są wogole nie zakodowane i jest z tym problem przy użyciu popularnego VCDS-a.

Czekam na Wasze pomysły.

--------------------------------------------------------------------------------
--------------------------------------------------------------------------------

                Address 6C: Back-up Cam.       Labels: 5Q0-980-556.clb
Control Module Part Number: 5Q0 980 556 B    HW: 5Q0 980 556 B
  Component and/or Version: RVC Compact   H12 0231
           Software Coding: 0000000000000000000000
            Work Shop Code: WSC 00000 000 00000
              ASAM Dataset: EV_CamSysRVRVCPANAMQBAB 006009 (SK37)
                       ROD: EV_CamSysRVRVCPANAMQBAB_004.rod
                      VCID: 3972F397B89D2489EE-806C
3 Faults Found:

10490624 - No End-of-Line Programming
          B2013 00 [009] -  -
          Confirmed - Tested Since Memory Clear
             Freeze Frame:
                    Fault Status: 00000001
                    Fault Priority: 4
                    Fault Frequency: 1
                    Reset counter: 175
                    Mileage: 24810 km
                    Date: 2017.06.19
                    Time: 16:51:45

                    OFF

13636352 - Control module not coded
          U1013 00 [009] - -
          Confirmed - Tested Since Memory Clear
             Freeze Frame:
                    Fault Status: 00000001
                    Fault Priority: 4
                    Fault Frequency: 1
                    Reset counter: 175
                    Mileage: 24810 km
                    Date: 2017.06.19
                    Time: 16:51:45

                    OFF

10489856 - No Basic Setting
          B2010 00 [009] -  -
          Confirmed - Tested Since Memory Clear
             Freeze Frame:
                    Fault Status: 00000001
                    Fault Priority: 5
                    Fault Frequency: 1
                    Reset counter: 175
                    Mileage: 24810 km
                    Date: 2017.06.19
                    Time: 16:51:45

                    OFF
