octavia 3 Wymiana foteli w Octavii 3

Cały schemat jest dostępny na forum.

Przekładałem fotele u siebie Elegance -> Dynamic i dokładałem podgrzewanie. Gdyby nie @rrobert to oprócz mechanicznej przekładki i odpięciu wtyczek w życiu bym sam tego nie zrobił. W teorii sprawa jest prosta, zamawiasz wtyczki, piny i kupujesz kable o odpowiednich przekrojach (ja akurat miałem wiązkę z innego auta więc tyle co podobierałem przekroje) i zarabiasz. W praktyce roboty jest bardzo dużo - jeśli chcesz robić dokładnie, a nie po łebkach. Szczególnie z odpowiednim podłączeniem.

Pamiętaj, że dołożenie podgrzewanych tyłków wiąże się z wymianą panelu Climatronic - a ten też oprócz zakupu musi być flashowany od nowa, bo nic z nim nie zrobisz - tutaj również @rrobert mi pomógł. No i pytanie czy Twój moduł BCM to obsługuje. Jeśli nie to na marne te starania.

Podejrzewam, że z elektrycznymi fotelami będzie podobnie.

5 minut temu, Jezykowaty napisał:

Cały schemat jest dostępny na forum.

Przekładałem fotele u siebie Elegance -> Dynamic i dokładałem podgrzewanie. Gdyby nie @rrobert to oprócz mechanicznej przekładki i odpięciu wtyczek w życiu bym sam tego nie zrobił. W teorii sprawa jest prosta, zamawiasz wtyczki, piny i kupujesz kable o odpowiednich przekrojach (ja akurat miałem wiązkę z innego auta więc tyle co podobierałem przekroje) i zarabiasz. W praktyce roboty jest bardzo dużo - jeśli chcesz robić dokładnie, a nie po łebkach. Szczególnie z odpowiednim podłączeniem.

Pamiętaj, że dołożenie podgrzewanych tyłków wiąże się z wymianą panelu Climatronic - a ten też oprócz zakupu musi być flashowany od nowa, bo nic z nim nie zrobisz - tutaj również @rrobert mi pomógł. No i pytanie czy Twój moduł BCM to obsługuje. Jeśli nie to na marne te starania.

Podejrzewam, że z elektrycznymi fotelami będzie podobnie.

No u mnie trochę prościej - ja już mam podgrzewane fotele, ale chcę wsadzić "siakieś lepsiejsze" z golfa mk7, też z podgrzewaniem. Kwestią jest, jak to "elektrycznie" pożenić, jak poprzepinać piny w kostkach...

Tak więc cały schemat "dołożenia" grzanych stołków mi się tu nie zda. Bardziej miałem na myśli to, że może ktoś już też przekładał fotele i "przepinał" elektrykę, albo chociaż rzuciło mu się to w oczy gdzieś w internetach 🙂

Niemniej poszukam na forum tego schematu dla całej instalacji grzanych siedzeń - może coś z tego wykminię. A do tego czasu moja prośba nadal aktualna 🙂

Pozdrawiam,

Maciej.

No dobra, coś tam wykminiłem z tego schematu, ale bez demontażu foteli i zajrzenia pod dywany do głównego gniazda 10 pin pod fotelem nie przerobi się pinów w kostce fotela na oktaviowe 8E0972710...

A jak się już zdemontuje, to patrząc od przewodów w tym gnieździe możemy "wstecznie" dobrać przewody fotela. I wyjdzie chyba tak:

Fotel kierowcy
W dużym gnieździe 10 pin:
1) do pina z przewodem czerwono-zielonym fi 1,00 mm --> z fotela gruby główny przewód "+" grzania
2) do pina z przewodem fioletowym fi 0,35 mm --> z fotela przewód cienki "+" sterownika/termostatu grzania
3) do pina z przewodem białym fi 0,50mm --> z fotela przewód cienki "-" sterownika/termostatu grzania
4) do pina z przewodem brązowym fi 2,50 mm --> z fotela gruby główny przewód "-" grzania

Fotel pasażera
W dużym gnieździe 10 pin:
1) do pina z przewodem czerwono-białym fi 1,00 mm --> z fotela gruby główny przewód "+" grzania
2) do pina z przewodem czarno-zielonym fi 0,35 mm --> z fotela przewód cienki "+" sterownika/termostatu grzania
3) do pina z przewodem białym fi 0,50mm --> z fotela przewód cienki "-" sterownika/termostatu grzania
4) do pina z przewodem brązowym fi 2,50 mm --> z fotela gruby główny przewód "-" grzania

Pozostałe piny w gnieździe 10 pin będą pewnie dla przewodów "zajętości" i czujników w zapięciach pasów.
Czyli w fotelu kierowcy będzie dodatkowe 2 kable (sam czujnik zapięcia), a pasażera 4 kable (czujnik zapięcia i czujnik "zajętości").

Poprawcie mnie jakby co 🙂

No dobra, chyba jest już coś "do przodu" 😉

Pozdrawiam,

Maciej.

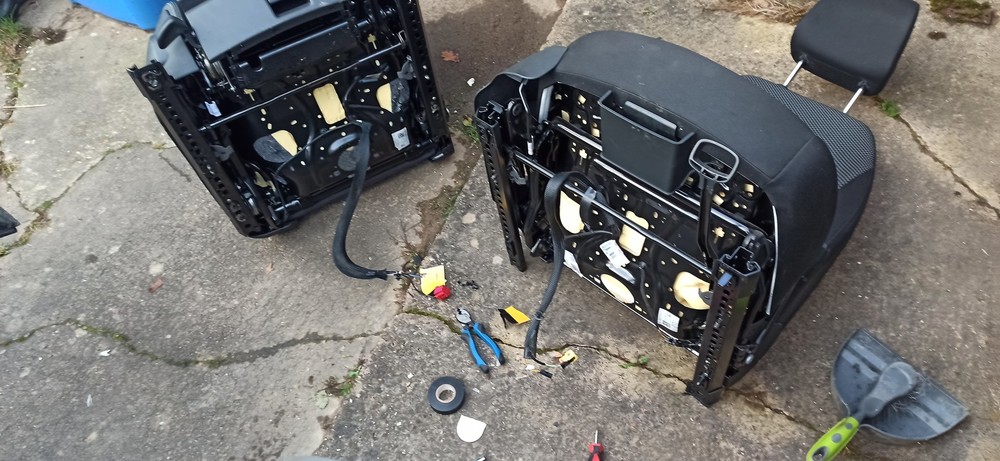

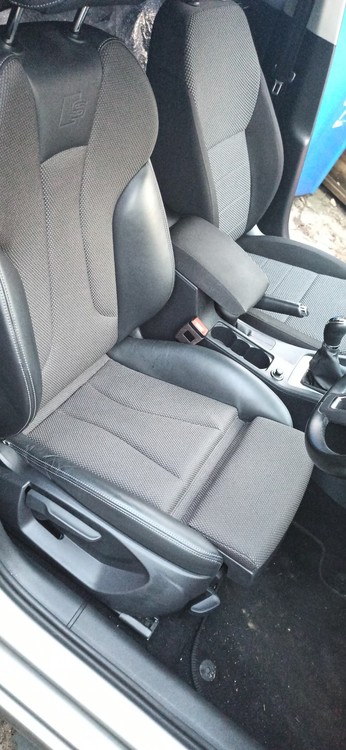

Schemat jest gdzieś na forum do całej elektryki, tam kolorami doszedłem który kabel jaką funkcję pełni. Już nie pamiętam bo rok temu robiłem przekładkę. Jak pamiętam nie poradziłem sobie z wyciągnięciem wszystkich pinów z wtyczki Octavii choć kupiłem klucze do ich wyjmowania. A że sobota się kończyła obciąłem wtyczki w Octavii i przylutowane w fotelu audi. Było najszybciej. Te dodatkowe 2 przewody we dużej wtyczce to chyba czujnik temperatury. Bo czujnik zajętości fotela pasazera jest na osobnej wtyczce. Oświetlenie skarpetek na osobnej wtyczce I poduszka również na osobnej wtyczce.

Wysłane z mojego Redmi 4X przy użyciu Tapatalka

Jak dobrze pamiętam czujnik pasa i zajętości jest chyba na osobnej małej płaskiej wtyczce

Wysłane z mojego Redmi 4X przy użyciu Tapatalka

Elektrykę foteli podciągiem pod kierownicę i tam wpialem na dodatkowym bezpieczniku, a wpialem się bypasem bezpiecznika w wolne gniazdo który ma zasilanie po kluczyku.

Wysłane z mojego Redmi 4X przy użyciu Tapatalka

Czy wymieniając fotele w O3 ze zwykłych na polskorzane napotkam problemy z ochroną komponentów? Czy wystarczy przełożyć fotele, podpiąć poduszki i powinno wszystko działać? Zarówno jedne fotele jak i drugie są manualne, bez elektryki.

Być może będzie problem z poduszkami. nie będzie problemu jak przełożysz swoje oryginalne poduszki.

Wysłane z mojego M2003J15SC przy użyciu Tapatalka

No właśnie chciałbym uniknąć rozbierania foteli bo nie złoży już tego jak fabryka. A to gdzieś będzie odstawało, marszczyło itp a fotele kupiłem po przebiegu 30tys km.

Chyba zostaje mi wsadzić jeden fotel, włączyć zapłon i zobaczyć czy wywali jakiś błąd.

wkładasz i gites

Ja założyłem dzisiaj, wtyczki pasują, fotele bez grzania i elektryki. Przekładka szybka, polecam.

pytanie do tych co dokonali zmian jakies sugestie uwagi?

sam sie zastanawiam co warto wsadzić i dostaje powoli oczopląsu.

zadowole się samym przodem, manualnymi, o3 scout.

Witam,mam pytanko,jaki model BCM obsługuje grzane fotele w o3?

a jaki masz?

Nie wyciągałem go całego,ale z tego co udało mi się zobaczyć,to Q na końcu

84q czy 86Q  daj vin to bedzie łatwiej

Juz Ci podaje,VIN TMBAJ7NE2D0025602

Napewno duże Q na końcu

to czy duże czy małe to nie problem bo to to samo ale cyferki przed Q są istotne

masz 5Q0937084Q  jak mówi katalog masz xenony to ma pokładzie masz odpowiedni bordnez

jeżeli ktoś ma xenony to ma zawsze bordnez który wspiera grzaene stołki

No i gitara,a powiedz mi ,co muszę jeszcze wiedzieć,wiązkę już mam,przeciągniętą,panel z grzaniem też mam i co,wystarczy teraz podłączyć i VCDS-em ustawić?

tak

Dobra,dziękuje Ci bardzo,kolego,pozdrawiam
