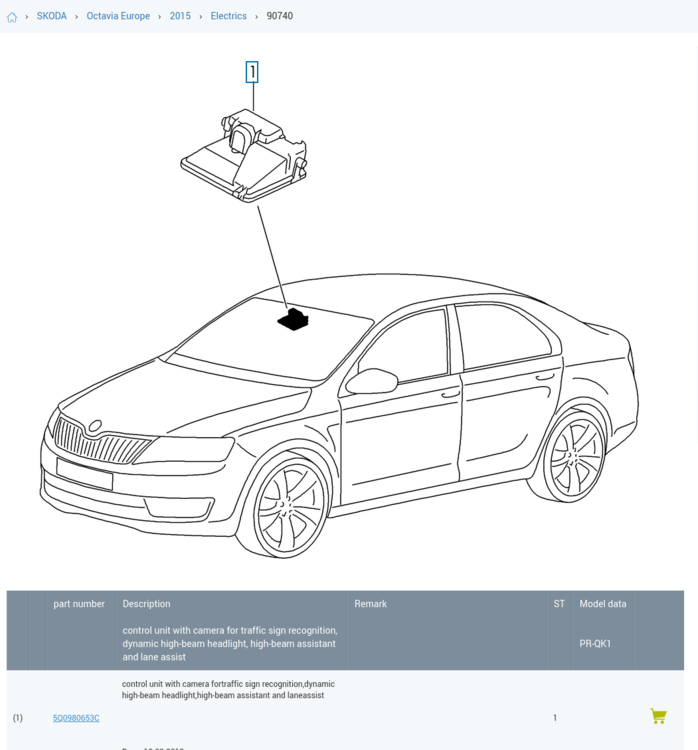

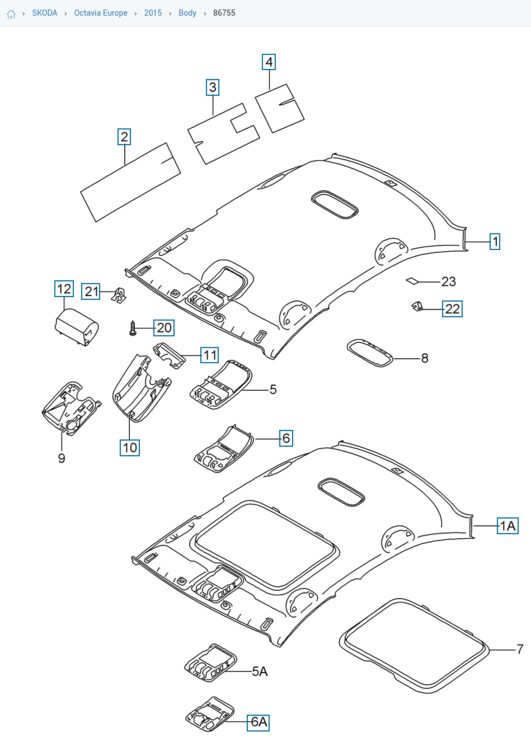

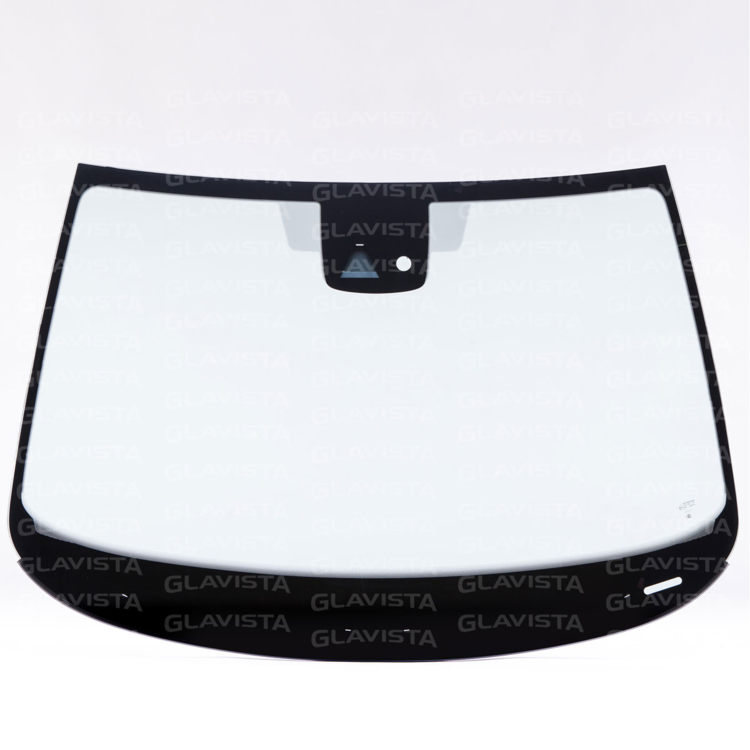

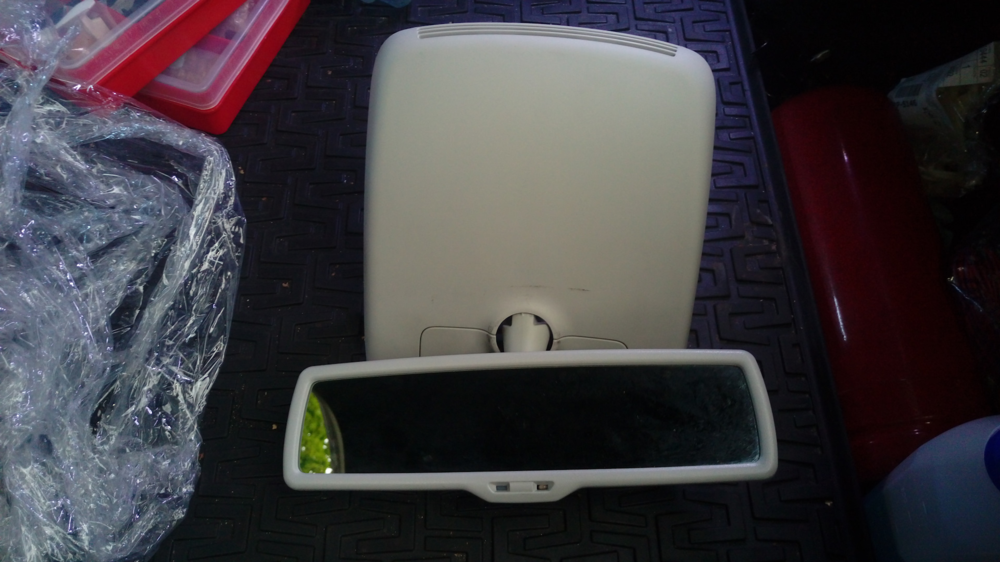

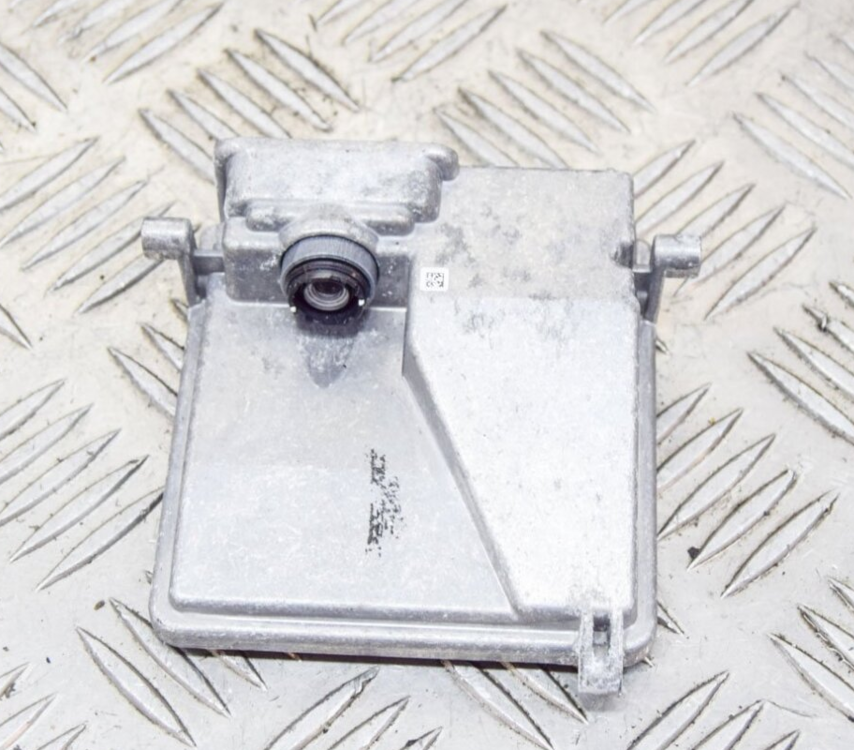

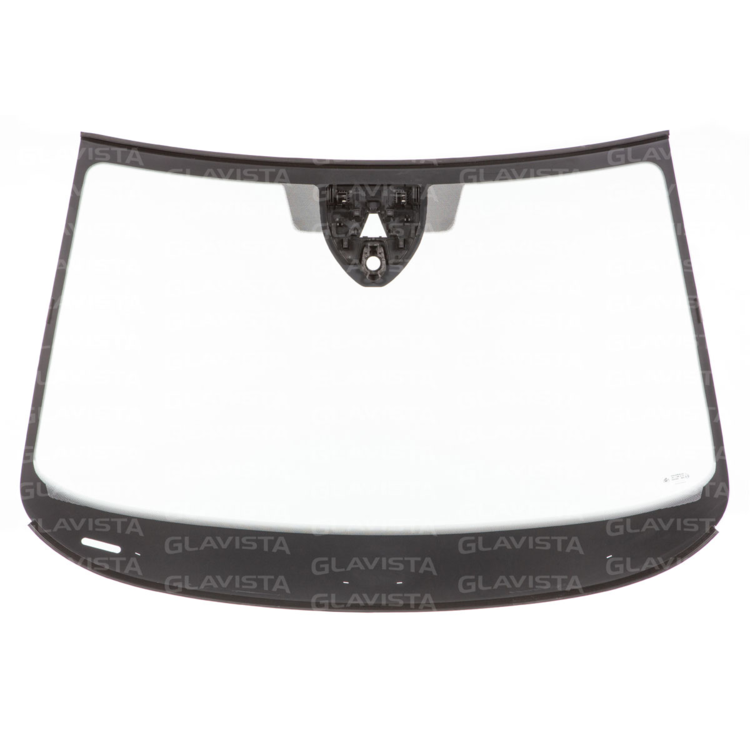

fri.K Opublikowano 5 grudnia 2023 o 19:11 Zgłoś Udostępnij Opublikowano 5 grudnia 2023 o 19:11 (edytowane) Cześć, czy wie ktoś/jest w stanie sprawdzić jaki jest numer katalogowy szyby czołowej z mocowaniem kamery do Line Assist? Skoda Octavia 3 MY2015 z czujnikiem deszczu, automatycznymi światłami drogowymi i lusterkiem wstecznym fotochromatycznym. Obecnie posiadam szybę 5E0845011BENVB i wymaga ona wymiany, a ponieważ posiadam również kamerę 5Q0980653F to chciałbym założyć szybę z mocowaniem do tej kamery. Na necie widzę że są mocowania kamery powyżej czujnika lub obok niego. Do tego pewnie przychodzi jakaś osłonka mocowania. Lusterko pozostaje stare? Co z czujnikiem świateł? Z góry dzięki za pomoc Edycja: Czy magicznym numer byłby 5E0845011 CS NVB ? Wersja z podgrzewaniem elektrycznym: 5E0845011 CT NVB Moja szyba na glavista: https://www.glavista.com/en//windscreen/7816agamvwz1b-skoda-octavia-panoramadach-5t-kombi-2012 Properties: Mirror boss, Acoustic, VIN notch, Rain, light sensor Retrofit z kamerą: https://www.glavista.com/en//windscreen/7816agacmvwz1l-skoda-octavia-5t-kombi-2012 Properties: Camera, Acoustic, VIN notch, Rain, light sensor Tylko w opisie pojawia się, że pasuje do 2017+ Edycja 2: Do mojego samochodu i kamery chyba bardziej przynależy szyba: 5E0845011 BH NVB https://www.glavista.com/en//windscreen/7816agacmvw1b-skoda-octavia-5t-kombi-2012 Properties: VIN notch, Mirror boss, Rain, light sensor, Camera, Acoustic Kamera jest wtedy obok lusterka. Domyślam się, że jeśli wybiorę szybę od modelu 2017+, to będę musiał kupić nową kamerę, ale czy fizycznie będzie szyba pasowała? Lusterko i sensory też będę musiał wymienić? Porównanie możliwości i parametrów kamer MFK 1 i MFK 2, innego niż po rosyjsku nie znalazłem Parametry wewnętrzne: Kamera 2017+ MFK2 Kamera do 2017 MFK1 Do tego trzeba jeszcze osłony kamery/lusterka: Dla 2017+ byłyby to: 5E0 858 633 A 9B9 5E0 858 633 9B9 Upper left cap 5E0 858 634 A 9B9 5E0 858 634 9B9 Upper right cap 5E0 868 437 C 9B9 5E0 868 437 B 9B9 Bottom cap Złożone powinno wyglądać tak: Osłony do wersji przed 2017 wydaje się że są to: 5E0868438A 9B9 5E0868437A 9B9 A po złożeniu powinno wyglądać tak: Edytowane 6 grudnia 2023 o 11:16 przez fri.K (wyświetl historię edycji) Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

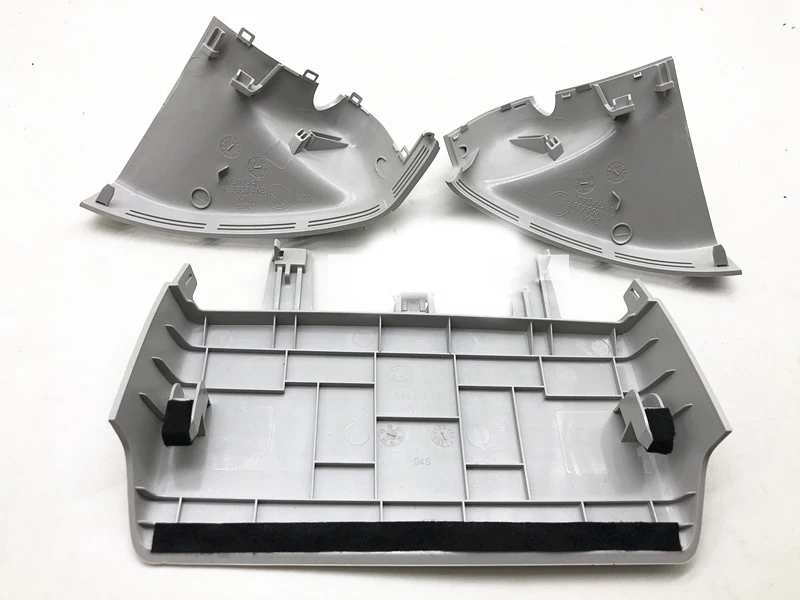

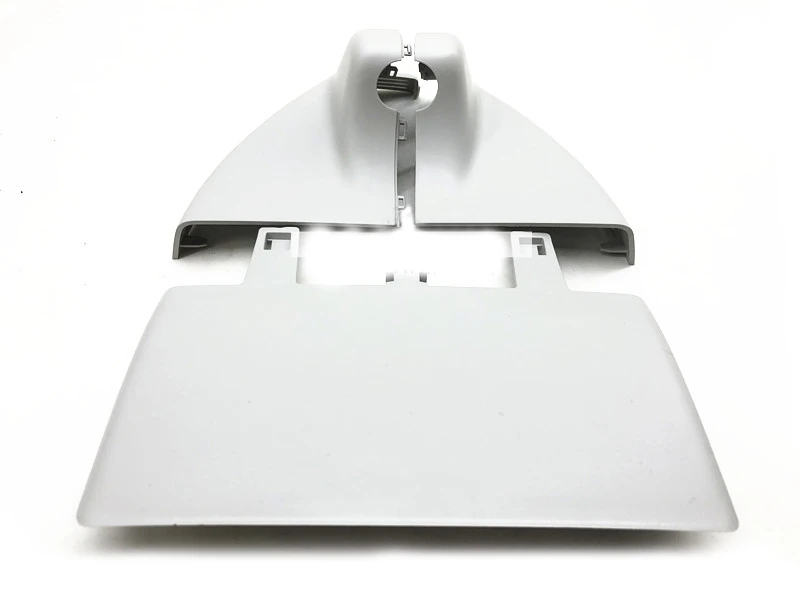

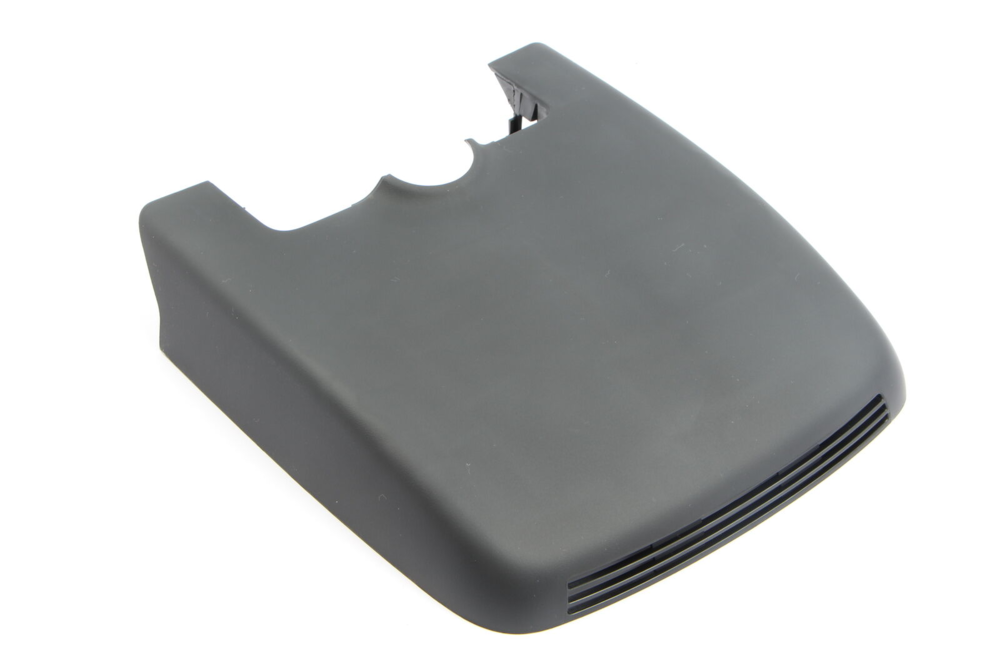

KraQ Opublikowano 7 grudnia 2023 o 08:24 Zgłoś Udostępnij Opublikowano 7 grudnia 2023 o 08:24 Cześć Próbowałem u siebie dowiedzieć się bo miałem podobny plan, pisałem na forum i na priv do @rrobert, ale niestety wszędzie temat pozostał bez odpowiedzi. U mnie jeszcze wchodziło w grę, że mam panoramę. Przy MY2015 to na pewno szyba z kamerą obok lusterka i stosowne do niej osłony. Nie ryzykowałbym próbowania z szybami do MY2017+. W warsztatach od szyb i w ASO niestety też żadnej konstruktywnej pomocy (pomijam stwierdzenia: jak Pan kupi szybę to niech pan podjedzie może się uda). Polecam zajrzeć tutaj: https://mqb.pl/montaz-kamery-lane-assist-sign-assist-light-assist-5q0980653/ sporo ciekawych informacji. Ja w końcu zrezygnowałem bo stwierdziłem że "skórka nie warta wyprawki" i założyłem dedykowaną szybę. Niemniej powodzenia życzę Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

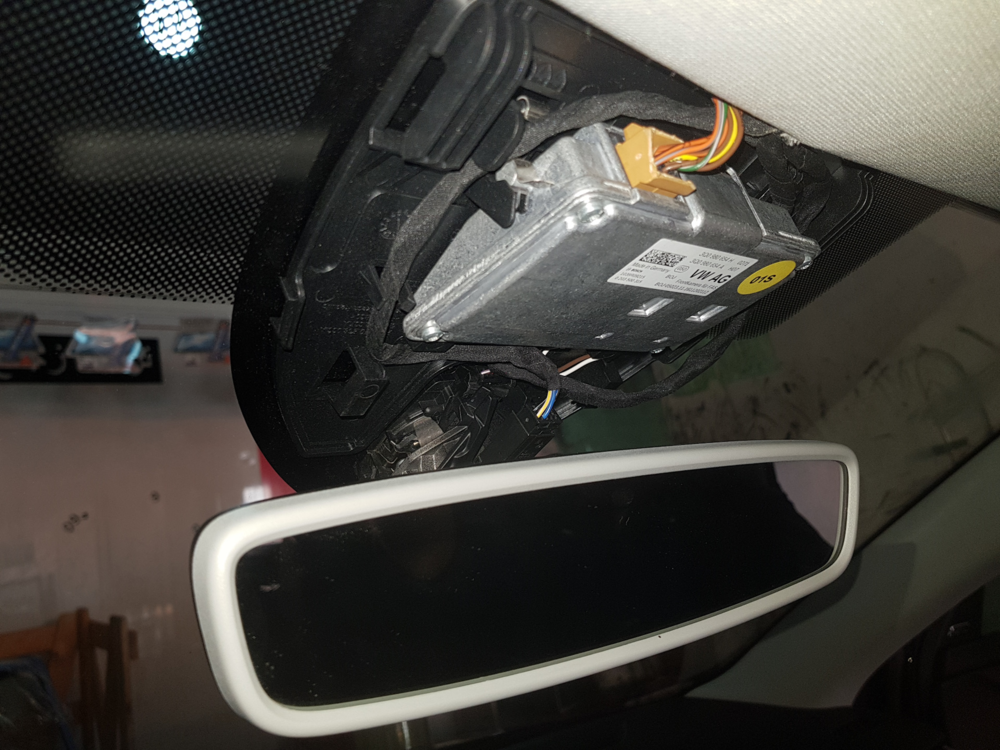

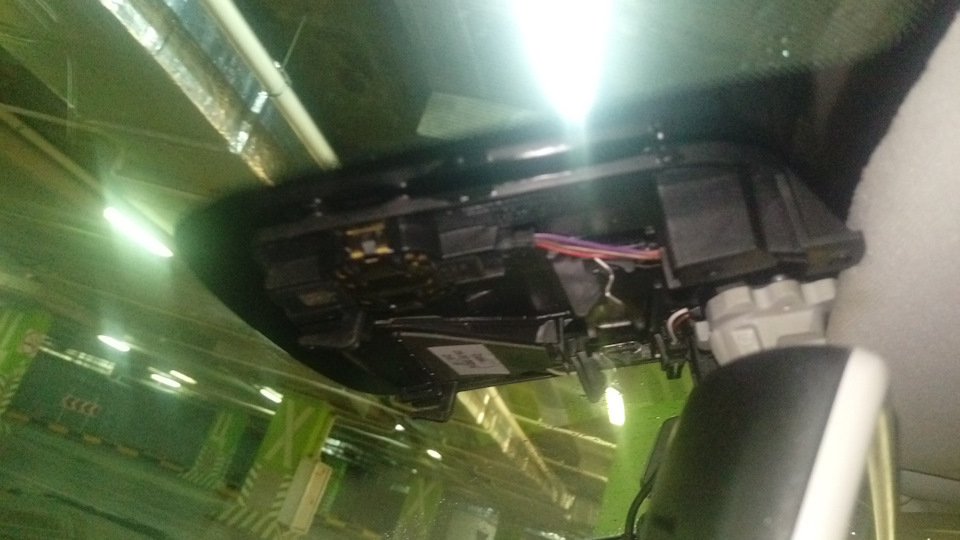

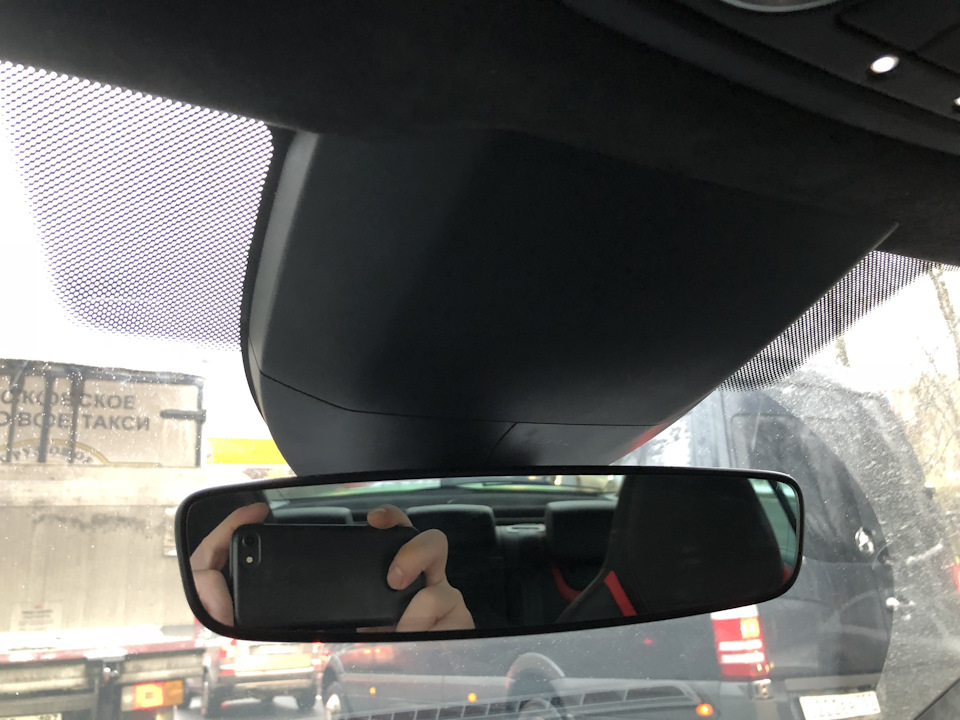

urth Opublikowano 7 grudnia 2023 o 17:21 Zgłoś Udostępnij Opublikowano 7 grudnia 2023 o 17:21 (edytowane) Cześć. Ja do swojej Octavii wstawiałem szybę z kamerą nad lusterkiem (szyba do FL) - pasowała bez problemu. Też mam panoramę. Octavia z 2014r. Kamerka z Lane assist zamontowane i działa. Lusterko trzeba niestety wymienić (akurat montowałem bezramkowe) Oryginalne lusterko z light assist nie będze pasowało, ponieważ funkcję light assist przejmuje kamerka. Pozdrawiam Arek. Edytowane 7 grudnia 2023 o 17:21 przez urth (wyświetl historię edycji) 1 Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
fri.K Opublikowano 7 grudnia 2023 o 18:43 Autor Zgłoś Udostępnij Opublikowano 7 grudnia 2023 o 18:43 W dniu 7.12.2023 o 18:21, urth napisał(a): Ja do swojej Octavii wstawiałem szybę z kamerą nad lusterkiem (szyba do FL) - pasowała bez problemu. Też mam panoramę. Octavia z 2014r. Kamerka z Lane assist zamontowane i działa. Lusterko trzeba niestety wymienić (akurat montowałem bezramkowe) Oryginalne lusterko z light assist nie będze pasowało, ponieważ funkcję light assist przejmuje kamerka. Cześć, dzięki Wam obu za odpowiedzi. @urth Pamiętasz może kod lusterka? Ono jest automatycznie ściemniające się? Kamerkę kupowałeś nówkę, czy używaną? Jesteś w stanie sprawdzić kod szyby? Ma wzmocnioną ochronę akustyczną? Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

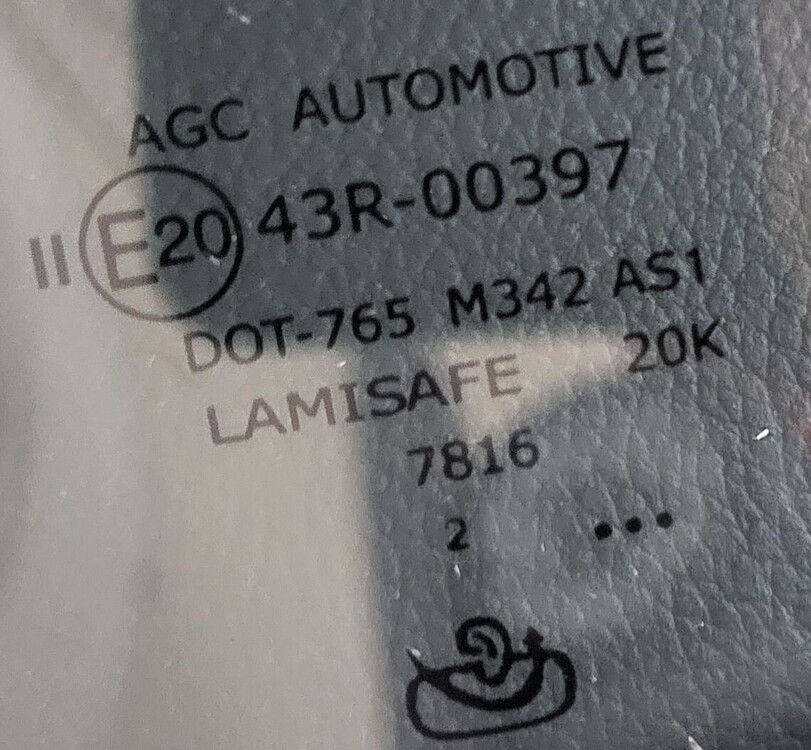

urth Opublikowano 7 grudnia 2023 o 20:25 Zgłoś Udostępnij Opublikowano 7 grudnia 2023 o 20:25 W dniu 7.12.2023 o 19:43, fri.K napisał(a): Cześć, dzięki Wam obu za odpowiedzi. @urth Pamiętasz może kod lusterka? Ono jest automatycznie ściemniające się? Kamerkę kupowałeś nówkę, czy używaną? Jesteś w stanie sprawdzić kod szyby? Ma wzmocnioną ochronę akustyczną? Lusterko samościemniające - 3G0857511AD - używane. Kamerka 3Q0980654H używka - tu trzeba uważać bo 80% używanych jest uszkodzonych. Szczególnie z końcówkami L i S. Błędy w VCDS-ie ze słowem "sensor"- na 100% kamera uszkodzona. Więc przy zakupie trzeba mieć pewność, że można zwrócić. Szyba ze wzmocnioną ochroną akustyczną (grzana) - zdjęcie poniżej. Oczywiście do kamerki trzeba wgrać odpowiednie parametry, zakodować i przeprowadzić kalibrację. 1 Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
rrobert Opublikowano 10 grudnia 2023 o 09:56 Zgłoś Udostępnij Opublikowano 10 grudnia 2023 o 09:56 do wersji z pred fl pasuje szyba po fl - wiec śmiało można montować 1 Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

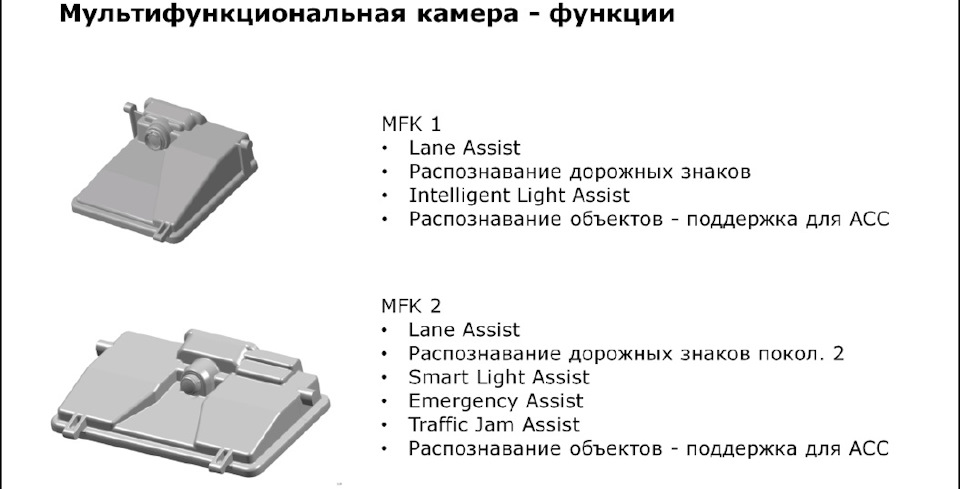

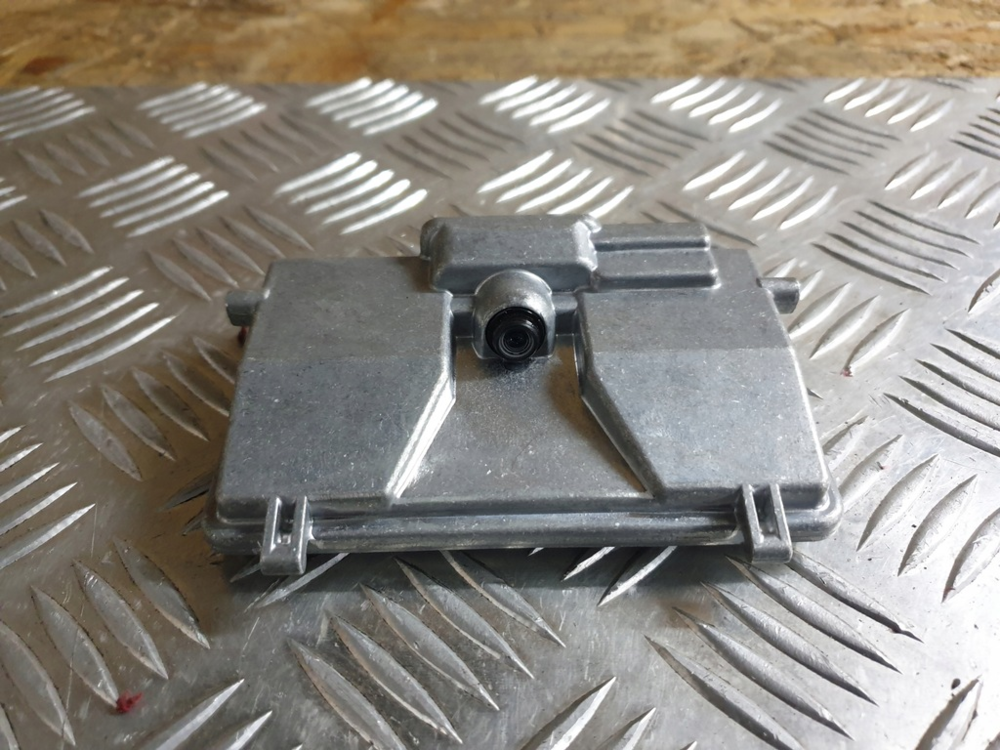

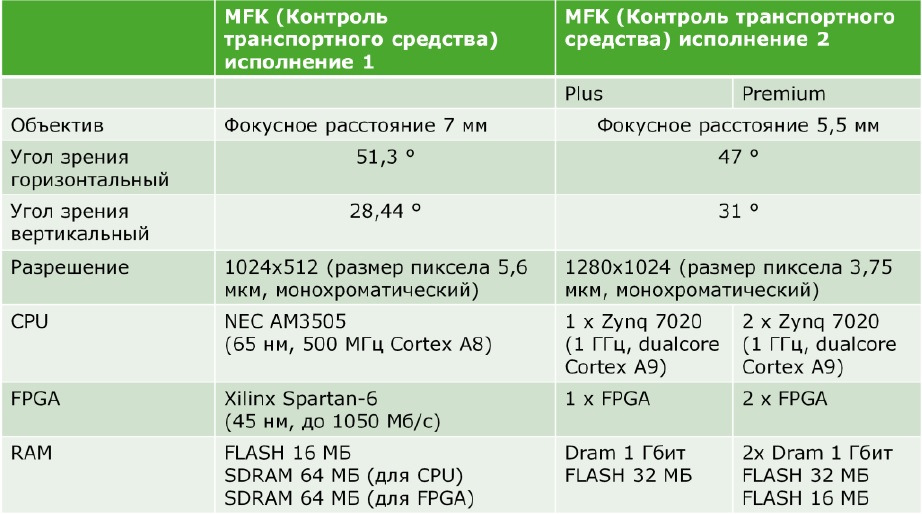

fri.K Opublikowano 14 marca 2024 o 14:53 Autor Zgłoś Udostępnij Opublikowano 14 marca 2024 o 14:53 W dniu 10.12.2023 o 10:56, rrobert napisał(a): do wersji z pred fl pasuje szyba po fl - wiec śmiało można montować Cześć, czy kamera MFK2 od VW Golf VII/Audi A3 musi dostać jakieś nowe mapy czy inne pliki by mogła przejść kalibrację w O3 Scout? W kodowaniu modułu A5 domyślam się, ze trzeba (?) zmienić odpowiednie wartości zgodnie ze stanem pojazdu. Wysokość podaje się do plastikowych górnych punktów nadkoli czy coś trzeba jeszcze przeliczyć? Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
Bandini Opublikowano 15 marca 2024 o 01:49 Zgłoś Udostępnij Opublikowano 15 marca 2024 o 01:49 Cześć, czy kamera MFK2 od VW Golf VII/Audi A3 musi dostać jakieś nowe mapy czy inne pliki by mogła przejść kalibrację w O3 Scout? W kodowaniu modułu A5 domyślam się, ze trzeba (?) zmienić odpowiednie wartości zgodnie ze stanem pojazdu. Wysokość podaje się do plastikowych górnych punktów nadkoli czy coś trzeba jeszcze przeliczyć?Jeśli chcesz by wszystko działało zgodnie ze sztuką to tak. Kamera musi mieć wygraną odpowiednią parametryzację pod dany samochód i dopiero wówczas można zrobić prawidłową kalibrację kamery. Czasem uda się skalibrować na parametrze od innego auta, ale tylko w zbliżone wysokości konkretnego modelu auta. Natomiast w takim przypadku nawet po udanej kalibracji nie ma gwarancji, że coś się nie posypie i po paru lub paru dziesięciu kilometrach wszystko nie padnie.Po prostu w parametrze zawarte są wszystkie informacje o danym modelu samochodu. Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
fri.K Opublikowano 15 marca 2024 o 06:40 Autor Zgłoś Udostępnij Opublikowano 15 marca 2024 o 06:40 Dzięki za odpowiedź, samodzielną kalibrację chce zrobić na potrzeby potwierdzenia, że kamera w ogóle jakkolwiek działa, a dopiero później umówić się na dokładną, profesjonalną kalibrację. W ten sposób nie marnowałbym czyjegoś czasu na konfigurację uszkodzonego sprzętu. Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
rrobert Opublikowano 15 marca 2024 o 18:13 Zgłoś Udostępnij Opublikowano 15 marca 2024 o 18:13 jakie masz błędy w A5 Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
fri.K Opublikowano 18 marca 2024 o 13:27 Autor Zgłoś Udostępnij Opublikowano 18 marca 2024 o 13:27 W dniu 15.03.2024 o 19:13, rrobert napisał(a): jakie masz błędy w A5 Cześć, zajmujesz się może też kalibracją kamer LA? błędy są jak poniżej Address A5: Frt Sens. Drv. Assist (R242) Labels:| 3Q0-980-65X-A5.clb Part No SW: 3Q0 980 654 M HW: 3Q0 980 654 A Component: MQB_B_MFK H09 0451 Serial number: 05091812K20091 Dataset Number: 82A909466C 0002 Coding: 0203070200000401002223448156480084000E10000000 Shop #: WSC 00049 770 00087 ASAM Dataset: EV_MFKBoschMQBB 002041 ROD: EV_MFKBoschMQBB_002.rod VCID: 41DF4519710A34D260D-8014 9 Faults Found: 0660 - No Basic Setting B2010 00 [00001001] - - [Initial_calibration_missing] Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 4 Fault Frequency: 4 Reset counter: 81 Mileage: 157728 km Date: 2024.03.18 Time: 09:08:29 Control Module temperature: 38 °C Outside temperature: 2.0 °C Vehicle speed: 0.00 km/h System run time: 32.1 s Voltage terminal 15: 11.6 V mid: 00 1E Status of camera: System malfunction Engine_Running_Info: 0 Software_Info_4: 1 Software_Info_3: 5 Software_Info_2: 4 Software_Info_1: 0 1123381 - Databus U1121 00 [00001001] - Missing Message [TIMEOUT_Einheiten_01] Confirmed - Tested Since Memory Clear 1135155 - Databus U1121 00 [00001001] - Missing Message [Timeout_Gateway_73] Confirmed - Tested Since Memory Clear 1122678 - Databus U1121 00 [00001001] - Missing Message [Timeout_Gateway_76] Confirmed - Tested Since Memory Clear 1123606 - Databus U1121 00 [00001001] - Missing Message [TIMEOUT_Licht_Anf_01] Confirmed - Tested Since Memory Clear 1122626 - Databus U1121 00 [00001001] - Missing Message [Timeout_Mainunit_01] Confirmed - Tested Since Memory Clear 1122664 - Databus U1121 00 [00001001] - Missing Message [TIMEOUT_PSD_04] Confirmed - Tested Since Memory Clear 1122632 - Databus U1121 00 [00001001] - Missing Message [TIMEOUT_RLS_01] Confirmed - Tested Since Memory Clear 1293 - Camera Interference C1104 00 [00001001] - - [Imager_A_BIST_error_on_Zynq_0] Confirmed - Tested Since Memory Clear Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
rrobert Opublikowano 20 marca 2024 o 17:57 Zgłoś Udostępnij Opublikowano 20 marca 2024 o 17:57 tak mam czym kalibrować ale tu jeszcze jest kilka innych błędów. Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
fri.K Opublikowano 20 marca 2024 o 20:58 Autor Zgłoś Udostępnij Opublikowano 20 marca 2024 o 20:58 W dniu 20.03.2024 o 18:57, rrobert napisał(a): tak mam czym kalibrować ale tu jeszcze jest kilka innych błędów. I właśnie to mnie martwi, bo nie wiem czy to są "normalne" błędy dla nieskalibrowanej kamery, czy to oznacza uszkodzoną kamerę? Mam wydrukowaną planszę do kalibracji i "search target" w tej MFK2 nigdy nic nie znajduje, a druga kamera MFK1 nawet trzymana w ręce zwraca, że tablica znaleziona po kilku próbach. Miałem też kamerę, która zwracała takie błędy, ale tą odesłałem bo nawet kodowanie nie dało się wykonać: Address A5: Frt Sens. Drv. Assist (R242) Labels:. 3Q0-980-65X-A5.clb Part No SW: 3Q0 980 654 H HW: 3Q0 980 654 A Component: MQB_B_MFK H09 MQB_B_MFK H09 02720272 Serial number: 01101815K14493 ASAM Dataset: EV_MFKBoschMQBB 001001 ROD: N/A VCID: 3C2134ED16E8593A33B-8068 3 Faults Found: 1134 - Camera Interference C1104 00 [00001000] - - [Imager_communication_error_on_Zynq_0] Intermittent - Confirmed - Tested Since Memory Clear 1025 - Camera Interference C1104 00 [00001000] - - [No_connection_to_Imager_A_on_Zynq_0] Intermittent - Confirmed - Tested Since Memory Clear 1347 - Camera Interference C1104 00 [00001000] - - [Lad_init_error] Intermittent - Confirmed - Tested Since Memory Clear Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
rrobert Opublikowano 21 marca 2024 o 16:33 Zgłoś Udostępnij Opublikowano 21 marca 2024 o 16:33 żeby zrobić kalibracje musi być czysto w błędach. jak masz kamerę z innego auta niż octavia to konieczne jest wgranie parametryzacji do prawidłowej kalibracji. jaki jest błąd przy kalibracji? masz dużo błędów od komunikacji - gateway czujnikiem światła z nawigacja silnikiem Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

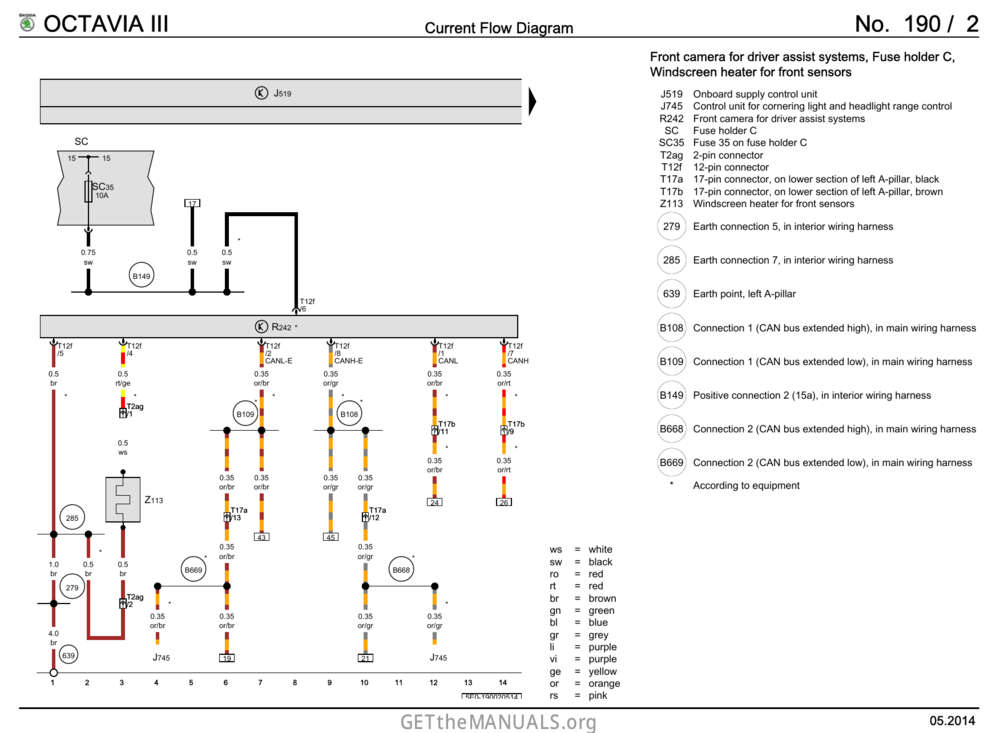

fri.K Opublikowano 24 marca 2024 o 09:51 Autor Zgłoś Udostępnij Opublikowano 24 marca 2024 o 09:51 (edytowane) W dniu 21.03.2024 o 17:33, rrobert napisał(a): żeby zrobić kalibracje musi być czysto w błędach. jak masz kamerę z innego auta niż octavia to konieczne jest wgranie parametryzacji do prawidłowej kalibracji. jaki jest błąd przy kalibracji? masz dużo błędów od komunikacji - gateway czujnikiem światła z nawigacja silnikiem Popracowałem trochę nad tymi błędami, ich ilość się zmniejsza, gdy wyłączam poszczególne funkcje. Np nie posiadam szyberdachu, więc wyłączenie PSD wyłącza błąd. Jednak błędów Timeout_Gateway_76 i 73 nie udało mi się w żaden sposób wyeliminować: Address A5: Frt Sens. Drv. Assist Labels: 3Q0-980-65X-A5.clb Control Module Part Number: 3Q0 980 654 M HW: 3Q0 980 654 A Component and/or Version: MQB_B_MFK H09 0451 Software Coding: 0203070200000401002210048046890084000E10002000 Work Shop Code: WSC 00049 770 00087 ASAM Dataset: EV_MFKBoschMQBB 002041 (SK37) ROD: EV_MFKBoschMQBB_002.rod VCID: 41DF4519710A34D260D-8014 Fault Codes have been Erased 4 Faults Found: 0660 - No Basic Setting B2010 00 [00001001] - - [Initial_calibration_missing] Confirmed - Tested Since Memory Clear 1135155 - Databus U1121 00 [00001001] - Missing Message [Timeout_Gateway_73] Confirmed - Tested Since Memory Clear 1122678 - Databus U1121 00 [00001001] - Missing Message [Timeout_Gateway_76] Confirmed - Tested Since Memory Clear 1123606 - Databus U1121 00 [00001001] - Missing Message [TIMEOUT_Licht_Anf_01] Confirmed - Tested Since Memory Clear Po włączeniu obecności kamery 3Q0 980 654 M w radarze ACC 5Q0 907 567 P dostaję całą masę błędów w module 13: Auto Dist. Reg Address 13: Auto Dist. Reg Labels: 5Q0-907-567.clb Control Module Part Number: 5Q0 907 567 P HW: 5Q0 907 567 P Component and/or Version: ACC3 H10 0100 Software Coding: 00001400FE030B Work Shop Code: WSC 06385 790 00016 ASAM Dataset: EV_ACCBoschMQB 001024 (SK37) ROD: EV_ACCBoschMQB_SK37.rod VCID: 48C9583D5230059AA73-801C 10 Faults Found: 0273 - Databus U1121 00 [00101111] - Missing Message [FAULT_CIM_TIMEOUT_Kamera_Status] Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 83 Mileage: 157733 km Date: 2024.03.24 Time: 07:58:45 Control Module temperature: 18 °C Voltage terminal 15: 12.3 V Vehicle speed: 0.00 m/s Acceleration: 0.00 m/s² 0296 - Databus U1121 00 [00101111] - Missing Message [FAULT_CIM_TIMEOUT_BV1_Obj_01_A] Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 83 Mileage: 157733 km Date: 2024.03.24 Time: 07:58:45 Control Module temperature: 18 °C Voltage terminal 15: 12.3 V Vehicle speed: 0.00 m/s Acceleration: 0.00 m/s² 0297 - Databus U1121 00 [00101111] - Missing Message [FAULT_CIM_TIMEOUT_BV1_Obj_01_B] Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 83 Mileage: 157733 km Date: 2024.03.24 Time: 07:58:45 Control Module temperature: 18 °C Voltage terminal 15: 12.3 V Vehicle speed: 0.00 m/s Acceleration: 0.00 m/s² 0298 - Databus U1121 00 [00101111] - Missing Message [FAULT_CIM_TIMEOUT_BV1_Obj_01_C] Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 83 Mileage: 157733 km Date: 2024.03.24 Time: 07:58:45 Control Module temperature: 18 °C Voltage terminal 15: 12.3 V Vehicle speed: 0.00 m/s Acceleration: 0.00 m/s² 0299 - Databus U1121 00 [00101111] - Missing Message [FAULT_CIM_TIMEOUT_BV1_Obj_02_A] Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 83 Mileage: 157733 km Date: 2024.03.24 Time: 07:58:45 Control Module temperature: 18 °C Voltage terminal 15: 12.3 V Vehicle speed: 0.00 m/s Acceleration: 0.00 m/s² 0300 - Databus U1121 00 [00101111] - Missing Message [FAULT_CIM_TIMEOUT_BV1_Obj_02_B] Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 83 Mileage: 157733 km Date: 2024.03.24 Time: 07:58:45 Control Module temperature: 18 °C Voltage terminal 15: 12.3 V Vehicle speed: 0.00 m/s Acceleration: 0.00 m/s² 0301 - Databus U1121 00 [00101111] - Missing Message [FAULT_CIM_TIMEOUT_BV1_Obj_02_C] Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 83 Mileage: 157733 km Date: 2024.03.24 Time: 07:58:45 Control Module temperature: 18 °C Voltage terminal 15: 12.3 V Vehicle speed: 0.00 m/s Acceleration: 0.00 m/s² 0302 - Databus U1121 00 [00101111] - Missing Message [FAULT_CIM_TIMEOUT_BV1_Obj_03_A] Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 83 Mileage: 157733 km Date: 2024.03.24 Time: 07:58:45 Control Module temperature: 18 °C Voltage terminal 15: 12.3 V Vehicle speed: 0.00 m/s Acceleration: 0.00 m/s² 0303 - Databus U1121 00 [00101111] - Missing Message [FAULT_CIM_TIMEOUT_BV1_Obj_03_B] Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 83 Mileage: 157733 km Date: 2024.03.24 Time: 07:58:45 Control Module temperature: 18 °C Voltage terminal 15: 12.3 V Vehicle speed: 0.00 m/s Acceleration: 0.00 m/s² 0304 - Databus U1121 00 [00101111] - Missing Message [FAULT_CIM_TIMEOUT_BV1_Obj_03_C] Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 83 Mileage: 157733 km Date: 2024.03.24 Time: 07:58:45 Control Module temperature: 18 °C Voltage terminal 15: 12.3 V Vehicle speed: 0.00 m/s Acceleration: 0.00 m/s² Podczas gdy podpinając kamerę 5Q0 980 653 G mam tylko jeden: Address 13: Auto Dist. Reg Labels: 5Q0-907-567.clb Control Module Part Number: 5Q0 907 567 P HW: 5Q0 907 567 P Component and/or Version: ACC3 H10 0100 Software Coding: 00001400FE030B Work Shop Code: WSC 06385 790 00016 ASAM Dataset: EV_ACCBoschMQB 001024 (SK37) ROD: EV_ACCBoschMQB_SK37.rod VCID: 48C9583D5230059AA73-801C 1 Fault Found: 0273 - Databus U1121 00 [00101111] - Missing Message [FAULT_CIM_TIMEOUT_Kamera_Status] Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 83 Mileage: 157733 km Date: 2024.03.24 Time: 07:48:34 Control Module temperature: 16 °C Voltage terminal 15: 12.4 V Vehicle speed: 0.00 m/s Acceleration: 0.00 m/s² Żadna z kamer nie posiada parametryzacji pod Octavia 3 (5E5) Także zastanawiam się, czy radar 5Q0 może współpracować z kamerą 3Q0? Z tego posta wygląda jakby jednak radar nie współpracował. Czy potrafią zatem żyć osobno w jednym pojeździe? Sprawdziłem uziemienia, w modelach o3 FL jest dodatkowe uziemienie w pinie 10 w T12f idące do nagrzewnicy Z113 i tego jeszcze nie mam zrobionego, ale trudno mi uwierzyć, by błędy były z tego powodu. Przewody łączące radar i kamerę też sprawdziłem, są OK. W R242 do O3 MY2015 uziemienie jest tylko na pin 5 w T12f: Co do samej kamery 3Q0 cały czas mam wątpliwości, czy jest sprawna, bo jej oryginalne kodowanie wskazujące na Audi A1 z szyberdachem i LEDami zwracało następujące błędy: Address A5: Frt Sens. Drv. Assist Labels: User\3Q0-980-65X-A5.clb Control Module Part Number: 3Q0 980 654 M HW: 3Q0 980 654 A Component and/or Version: MQB_B_MFK H09 0451 Software Coding: 0402070000000401002223448156440084000E20000000 Work Shop Code: WSC 00049 770 00087 ASAM Dataset: EV_MFKBoschMQBB 002041 (SK37) ROD: EV_MFKBoschMQBB_002.rod VCID: 41DF4519710A34D260D-8014 9 Faults Found: 0768 - No Basic Setting B2010 00 [00001001] - - [Calibration_VIN_mismatch] Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 4 Fault Frequency: 1 Reset counter: 72 Mileage: 157675 km Date: 2024.03.12 Time: 20:01:49 Control Module temperature: 19 °C Outside temperature: 10.0 °C Vehicle speed: 0.00 km/h System run time: 2.9 s Voltage terminal 15: 12.0 V mid: 00 53 Status of camera: System malfunction Engine_Running_Info: 0 Software_Info_4: 1 Software_Info_3: 5 Software_Info_2: 4 Software_Info_1: 0 (...) 1293 - Camera Interference C1104 00 [00001001] - - [Imager_A_BIST_error_on_Zynq_0] Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 4 Fault Frequency: 52 Reset counter: 72 Mileage: 11866 km Date: 2023.10.23 Time: 15:30:22 Control Module temperature: 26 °C Outside temperature: 15.0 °C Vehicle speed: 0.00 km/h System run time: 2.9 s Voltage terminal 15: 12.2 V mid: 00 30 Status of camera: operational Engine_Running_Info: 1 Software_Info_4: 1 Software_Info_3: 5 Software_Info_2: 4 Software_Info_1: 0 Czyli błąd Imager_A_BIST_error_on_Zynq_0 był w oryginalnym pojeździe co najmniej od Date: 2023.10.23 15:30:22, przebieg: 11866 km Wydaje mi się, że powinienem ją oddać Edytowane 24 marca 2024 o 10:08 przez fri.K (wyświetl historię edycji) Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
rrobert Opublikowano 24 marca 2024 o 10:25 Zgłoś Udostępnij Opublikowano 24 marca 2024 o 10:25 uziemienie jest w energetyce. to jest masa. A wgrałeś parametryzacje dla skody? jakie błędy daje odis przy kalibracji Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...

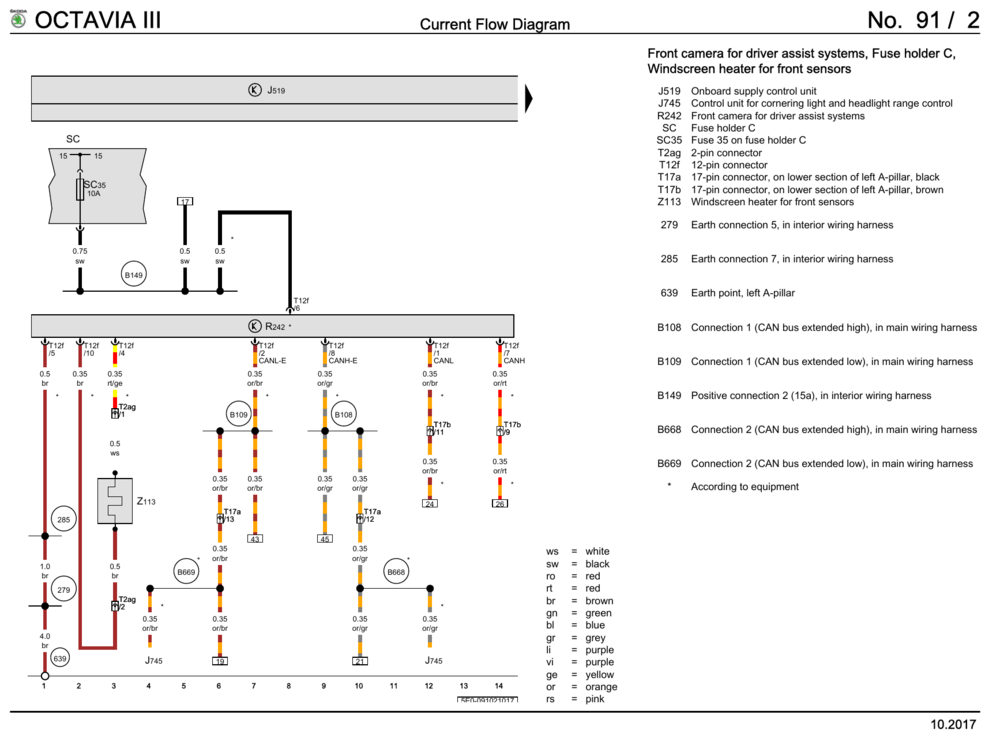

fri.K Opublikowano 24 marca 2024 o 11:26 Autor Zgłoś Udostępnij Opublikowano 24 marca 2024 o 11:26 Zgadzam się co do uziemienia, tutaj dosłownie spolszczyłem załączone diagramy (earth connection) 🙂 Firma we Wrocławiu, która próbowała zrobić kalibrację raczej nie wgrała parametrów do kamery MFK2, twierdzą że nie ma z nią komunikacji i/lub zrywa tą komunikację. Dostałem od nich wydruk autoskan z VCDS, identyczny do tego, który sam robię. Nie wpuścili mnie na salę operacyjną, więc nie wiem jak dokładnie wyglądały błędy w ODIS - bo musieli użyć Odisa, no nie, bo raczej warsztaty specjalizujące się w VAG inaczej nie robią diagnostyki? Zastanawiam się teraz nad odpięciem radaru i sprawdzeniu czy w pojeździe bez ACC ta kamera będzie zachowywała się poprawnie. Bo może jak ona "wyczuje" połączenie z radarem, to najpierw z nim się dogrywa (pomimo wyłączenia w kodowaniu), a dopiero później z gatewayem? Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
rrobert Opublikowano 24 marca 2024 o 12:19 Zgłoś Udostępnij Opublikowano 24 marca 2024 o 12:19 kamera pracuje na pewno z tym radarem. ja mam starszy radar i tą kamerę i wszystko działa Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
skodido Opublikowano 30 października 2024 o 18:59 Zgłoś Udostępnij Opublikowano 30 października 2024 o 18:59 Witam . Zamontowałem kamerę 3q0980654S i za cholere nie chce ruszyć . Czy mógłby ktoś rzucić okiem na na skan w A5 mam cały czas jeden błąd: Cytat -------------------------------------------------------------------------------- -------------------------------------------------------------------------------- Chassis Type: NE-SK37 (5Q0) Scan: 01 02 03 05 08 09 10 13 15 16 17 18 19 2B 3C 42 44 52 55 5F 6C 6D A5 A9 VIN: TMBJJ7NE9G0153212 Mileage: 269730km-167602miles 01-Engine -- Status: OK 0000 02-Auto Trans -- Status: OK 0000 03-ABS Brakes -- Status: OK 0000 05-Acc/Start Auth. -- Status: OK 0000 08-Auto HVAC -- Status: Malfunction 0010 09-Cent. Elect. -- Status: OK 0000 10-Park/Steer Assist -- Status: Malfunction 0010 13-Auto Dist. Reg -- Status: OK 0000 15-Airbags -- Status: OK 0000 16-Steering wheel -- Status: OK 0000 17-Instruments -- Status: Malfunction 0010 18-Aux. Heat -- Status: OK 0000 19-CAN Gateway -- Status: Malfunction 0010 2B-Steer. Col. Lock -- Status: Malfunction 0010 3C-Lane Change -- Status: OK 0000 42-Door Elect, Driver -- Status: OK 0000 44-Steering Assist -- Status: OK 0000 52-Door Elect, Pass. -- Status: OK 0000 55-Headlight Range -- Status: Malfunction 0010 5F-Information Electr. -- Status: Malfunction 0010 6C-Back-up Cam. -- Status: OK 0000 6D-Trunk Elect. -- Status: OK 0000 A5-Frt Sens. Drv. Assist -- Status: Malfunction 0010 A9-Struct. Borne Sound -- Status: OK 0000 ------------------------------------------------------------------------------- Address 01: Engine (J623-CRMB) Labels:. 04L-907-309-V1.clb Part No SW: 04L 906 026 BP HW: 04L 907 309 R Component: R4 2,0L EDC H22 1198 Revision: B5H22--- CVN: 2D9B6CEA Coding: 021D003A034401091000 Shop #: WSC 12345 123 61029 ASAM Dataset: EV_ECM20TDI01104L906026BP 002002 ROD: EV_ECM20TDI01104L906026BP_002.rod VCID: 79AFEC35C9531CB218D-802C VINID: 91D49A68779525700114308108CB459464 No fault code found. Readiness: 0 0 0 0 0 ------------------------------------------------------------------------------- Address 02: Auto Trans (J743) Labels: 0D9-927-770.clb Part No SW: 0D9 300 041 H HW: 02E 927 770 AQ Component: DQ250-6F MQB H53 4902 Revision: 06253104 Serial number: TFK01511171537 CVN: 0000BCDC Coding: 0014 Shop #: WSC 73430 031 00063 ASAM Dataset: EV_TCMDQ250021 001001 ROD: EV_TCMDQ250021.rod VCID: 1D67D8A53D3B8092545-8048 1 Fault Found: 10763 - Starter Enable from Selector Lever Sensor System P1734 00 [00000010] - - Intermittent - Not Confirmed - Tested Since Memory Clear ------------------------------------------------------------------------------- Address 03: ABS Brakes (J104) Labels: 5Q0-907-379-ESP-V1.clb Part No SW: 3Q0 907 379 T HW: 3Q0 907 379 C Component: ESC H32 0394 Revision: 00000000 Serial number: 63365000003135 Coding: 1C0762912425096F0079060141C5243846249000608224F23462F070D486 Shop #: WSC 12345 123 61029 ASAM Dataset: EV_Brake1UDSContiMK100ESP 034033 ROD: EV_Brake1UDSContiMK100ESP_034_SK37.rod VCID: 4BC366FDD34F5E22FA1-801E No fault code found. ------------------------------------------------------------------------------- Address 05: Acc/Start Auth. (J518) Labels:| 5Q0-959-435.clb Part No SW: 5Q0 959 435 A HW: 5Q0 959 435 Component: VWKESSYMQB 021 0604 Revision: 00021000 Serial number: 0387878085 Dataset Number: 5E0IJ1t____ 0001 Coding: 030C0C Shop #: WSC 73430 790 00000 ASAM Dataset: EV_KessyHellaMQBAB 002011 ROD: EV_KessyHellaMQBAB_002.rod VCID: 3A2D33398CD5D7AA517-806E No fault code found. ------------------------------------------------------------------------------- Address 08: Auto HVAC (J255) Labels:| 5G0-907-044.clb Part No SW: 5E0 907 044 AA HW: 5E0 907 044 AA Component: Climatronic H04 2010 Revision: 00001K07 Coding: 020101044041010110050001001010A2 Shop #: WSC 12345 123 12345 ASAM Dataset: EV_ACClimaBHBVW37X 006146 ROD: EV_ACClimaBHBVW37X_006_VW37.rod VCID: 6491AD415ED1F15ADBB-8030 Fresh air blower control module (front): A/C pressure/coolant temperature sensor: Air quality sensor: 2 Faults Found: 459015 - Databus U1121 00 [00001000] - Missing Message [Feuchtesensor innen - kein Signal/Kommunikation] Intermittent - Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 3 Reset counter: 143 Mileage: 269635 km Date: 2024.10.29 Time: 15:45:52 1048838 - Functional Limitation due to Energy Management B10CD 00 [00001000] - - Intermittent - Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 143 Mileage: 269730 km Date: 2024.10.30 Time: 18:15:42 Voltage terminal 30: 11.3 V CAN input signal(s) status-Transport mode: On CAN input signal(s) status-Static current measuring mode: OFF CAN input signal(s) status-Windshield wiper: OFF CAN input signal(s) status-Energy management deactivation stage: Deactivation stage 0 CAN input signal(s) status-Wipe wash: OFF CAN input signal(s) status-Rear window heater actual value: OFF CAN input signal(s) status-Back-up lamp: OFF CAN input signal(s) status-Actual value of windshield heater: OFF ------------------------------------------------------------------------------- Address 09: Cent. Elect. (J519) Labels:| 5Q0-937-08X-HV1.clb Part No SW: 5Q0 937 086 AK HW: 5Q0 937 086 AK Component: BCM PQ37BOSCH 028 0162 Revision: -------- Serial number: 86580112150932 Dataset Number: 5E0063t____ 0075 Coding: 0C011B76424722FB4FE44004001C17280C00000000000000000000000000 Shop #: WSC 73430 790 12345 ASAM Dataset: EV_BodyContrModul1UDSBosc 015002 ROD: EV_BCMBOSCH_015.rod VCID: 03538EDDBB9F5662421-8056 Wiper motor control module: Subsystem 1 - Part No SW: 5E1 955 119 HW: 5E1 955 119 Labels: 5QX-955-119-V1.CLB Component: WWS371 151113 041 0570 Serial number: 151120021955 Coding: 065DDD Rain/Light Recognition Sensor: Subsystem 2 - Part No SW: 5Q0 955 547 A HW: 5Q0 955 547 A Labels: 5Q0-955-547.CLB Component: RLHS 037 0059 Serial number: S4Y15M12D04H21M46S16 Coding: 06885D Humidity sensor: interior: No fault code found. ------------------------------------------------------------------------------- Address 10: Park/Steer Assist (J446) Labels:| 5Q0-919-294.clb Part No SW: 5QA 919 294 G HW: 5QA 919 294 Component: PDC 8 Kanal H08 0061 Serial number: 000150058320072 Dataset Number: V03935294VY 0001 Coding: 0471555851 Shop #: WSC 12345 123 61029 ASAM Dataset: EV_EPHVA18AU3700000 009046 ROD: EV_EPHVA18AU3700000_009_VW37.rod VCID: 50F971913A697DFA8F3-8004 2 Faults Found: 13639168 - Databus U1121 00 [00001000] - Missing Message [Steuergerät für Rear Cross Traffic Alert - RCTA_01 - kein Signal / keine Kommunikation] Intermittent - Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 143 Mileage: 269730 km Date: 2024.10.30 Time: 15:29:17 13688835 - Databus U1123 00 [00001000] - Received Error Message [Steuergerät für Rear Cross Traffic Alert - RCTA_01.RCTA_Status - Fehlerspeicher auslesen] Intermittent - Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 9 Reset counter: 143 Mileage: 269730 km Date: 2024.10.30 Time: 15:29:16 ------------------------------------------------------------------------------- Address 13: Auto Dist. Reg (J428) Labels:| 5Q0-907-572-V1.clb Part No SW: 5Q0 907 572 F HW: 5Q0 907 572 F Component: ACC Bosch MQB H05 0400 Serial number: 18111503211950 Dataset Number: 5e0114t____ 0008 Coding: 00001200FE0339 Shop #: WSC 73430 031 12345 ASAM Dataset: EV_ACCMRRBoschVW372 001016 ROD: EV_ACCMRRBoschVW372_VW26.rod VCID: 3A2D33398CD5D7AA517-806E No fault code found. ------------------------------------------------------------------------------- Address 15: Airbags (J234) Labels:| 5Q0-959-655.clb Part No SW: 3Q0 959 655 AS HW: 3Q0 959 655 AS Component: Airbag VW20 013 0200 Revision: -------- Serial number: 003SQPQ20MJM Dataset Number: 5E0003t____ 0057 Coding: 98CCC000000000005C5400CC000800000065 Shop #: WSC 73430 790 00000 ASAM Dataset: EV_AirbaVW20TS6VW48X 001116 ROD: EV_AirbaVW20TS6VW48X.rod VCID: 0F7BB2EDE7D72202D69-805A Crash sensor for side airbag: driver side: Subsystem 1 - Part No SW: ----------- HW: 454 002 411 15 Component: SideSensor_Df 008 0887 Serial number: 3576U000000D63701713 Coding: 2D2D2D Front Passenger's Side Airbag Crash Sensor: Subsystem 2 - Part No SW: ----------- HW: 454 002 411 15 Component: SideSensor_Pf 008 0887 Serial number: 3586U000000770A0C71A Coding: 2D2D2D Rear Side Airbag Crash Sensor (on driver's side): Subsystem 3 - Part No SW: ----------- HW: 454 801 811 15 Component: SideSensor_Dr 301 0148 Serial number: 3516R84C9D908000000J Coding: 2D2D2D Passenger side rear thorax airbag crash sensor: Subsystem 4 - Part No SW: ----------- HW: 454 801 811 15 Component: SideSensor_Pr 301 0148 Serial number: 3526RE1CCD908000000Q Coding: 2D2D2D Crash sensor for front airbag: driver side: Subsystem 5 - Part No SW: ----------- HW: 454 801 310 15 Component: FrontSensor_D 304 0149 Serial number: 3556V14AD9D08000000M Coding: 2D2D2D No fault code found. ------------------------------------------------------------------------------- Address 16: Steering wheel (J527) Labels:| 5Q0-953-549.clb Part No SW: 5Q0 953 507 GT HW: 5Q0 953 549 E Component: Lenks. Modul 003 0140 Revision: -------- Serial number: 25101604220234 Coding: 6510 Shop #: WSC 12345 123 61029 ASAM Dataset: EV_SMLSKLOMQB 020002 ROD: EV_SMLSKLOMQB_018_VW37.rod VCID: 0E45AFE9E0DD2B0ADDF-805A No fault code found. ------------------------------------------------------------------------------- Address 17: Instruments (J285) Labels:| 5G0-920-XXX-17.clb-SRI3 Part No SW: 5E0 920 751 B HW: 5E0 920 751 B Component: KOMBI 324 6422 Coding: 02B50A186D8C0008078A7E0B5800000000000000 Shop #: WSC 00046 123 12345 ASAM Dataset: EV_DashBoardVDDMQBAB 009046 ROD: EV_DashBoardVDDMQBAB_009_VW26.rod VCID: 2411ED411E51B15A1BB-8070 1 Fault Found: 13636608 - Control Module Incorrectly Coded U1014 00 [00001001] - - Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 2 Fault Frequency: 1 Reset counter: 103 Mileage: 269730 km Date: 2024.10.30 Time: 18:55:09 ------------------------------------------------------------------------------- Address 18: Aux. Heat (J364) Labels:| 5Q0-963-272.clb Part No SW: 5Q0 963 272 E HW: 5Q0 963 272 E Component: STH-MQB 007 0072 Coding: 9309 Shop #: WSC 73430 031 00000 ASAM Dataset: EV_AuxilParkiHeateWOS 002018 ROD: EV_AuxilParkiHeateWOS.rod VCID: 38292931B2D9C5BAA73-806C Auxiliary heating remote control: Subsystem 1 - Part No SW: 5Q0 963 513 A HW: 5Q0 963 513 A Component: R149 T91-LIN 003 0301 Serial number: 00000000000001276345 No fault code found. ------------------------------------------------------------------------------- Address 19: CAN Gateway (J533) Labels:| 5Q0-907-530-V1.clb Part No SW: 5Q0 907 530 AM HW: 5Q0 907 530 F Component: GW MQB High 128 1265 Revision: -------- Serial number: 0004275583 Dataset Number: V03935242HR 0001 Coding: 0B0100045F087301EB01027A1C0F00010001050000000004000000000000 Shop #: WSC 12345 123 61029 GVL: 01543C100800060040CC90000006C80000000000000000000000000000000000 ASAM Dataset: EV_GatewLear 013020 ROD: EV_GatewLear_013.rod VCID: 7CA1F521C661299A03B-8028 Generator: Multifunction steering wheel control module: Subsystem 2 - Part No SW: 3V0 919 719 A HW: 3V0 919 719 A Component: E221__MFL-PR6 H02 0150 Serial number: 000000000D1660161115 Battery Monitoring Control Module: Subsystem 3 - Part No SW: 5Q0 915 181 H HW: 5Q0 915 181 H Component: J367-BDMConti H02 1011 Serial number: 74185704001512054917 Inverter for electrical outlet: Subsystem 4 - Part No SW: 5Q0 907 155 B HW: 5Q0 907 155 B Component: U13DCAC H25 0780 Serial number: 0049093 1 Fault Found: 197225 - Voltage Converter with Outlet U1109 00 [00001000] - No Communications [DCAC (LIN#1) Timeout] Intermittent - Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 2 Fault Frequency: 6 Reset counter: 143 Mileage: 269730 km Date: 2024.10.30 Time: 15:52:28 Terminal 30 power supply: 11.8 V Terminal 15: OFF ------------------------------------------------------------------------------- Address 2B: Steer. Col. Lock (J764) Labels:* 5Q0-905-861.clb Part No SW: 5Q0 905 861 A HW: 5Q0 905 861 A Component: ELV-MQBA H01 0120 Revision: 00000000 Serial number: 15000251886003 Coding: 5D00000000000000 Shop #: WSC 73430 031 00000 ASAM Dataset: EV_ELVMarquMQB 004111 ROD: EV_ELVMarquMQB_004_VW37.rod VCID: 34311D01AEB121DA8BB-8060 1 Fault Found: 13637378 - Databus U1123 00 [00001000] - Received Error Message [Errorvalue ESP_Wegimpulse] Intermittent - Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 143 Mileage: 269730 km Date: 2024.10.30 Time: 14:44:45 ELV State: 02 Information Clamps: 00 00 CoCo State: E0 01 WFS State: 00 06 Vehicle speed: 0.00 km/h Voltage: 6B AD-Value H-bridge: 34 Clamp15 flip flop: SSTx: button contacts: 09 CAN signals: 00 ------------------------------------------------------------------------------- Address 3C: Lane Change (J1086) Labels:| 5Q0-907-686.clb Part No SW: 5Q0 907 686 C HW: 5Q0 907 686 C Component: HRE_Master H12 0080 Serial number: 0452057367 Dataset Number: V03935258DF 0001 Coding: 02011103 Shop #: WSC 01357 011 00200 ASAM Dataset: EV_HREntryHella 001028 ROD: EV_HREntryHella_VW37.rod VCID: 3D2738259DFBE092745-8068 Lane change assistance control module 2: Subsystem 1 - Part No SW: 5Q0 907 685 C HW: 5Q0 907 685 C Component: HRE_Slave H12 0080 Serial number: 0451567177 Coding: 020111 No fault code found. ------------------------------------------------------------------------------- Address 42: Door Elect, Driver (J386) Labels:| 5QX-959-X93-42.clb Part No SW: 5Q4 959 593 E HW: 5Q4 959 593 B Component: TSG FS 010 0031 Serial number: 0000178242455 Dataset Number: 5E0222t____ 0018 Coding: 00150920D000040000001100 Shop #: WSC 12345 123 61029 ASAM Dataset: EV_DCUDriveSideEWMAXCONT 006001 ROD: EV_DCUDriveSideEWMAXKLO.rod VCID: 47CB5ACDCF27BA42DE9-8012 Rear Driver Side Door Control Module: Subsystem 1 - Part No SW: 5Q0 959 811 A HW: 5Q0 959 811 A Labels: 5QX-959-81X-V1.CLB Component: FOND_FHSG_DRV 005 0005 Serial number: 00000000000008274509 Coding: 010200 No fault code found. ------------------------------------------------------------------------------- Address 44: Steering Assist (J500) Labels:| 5Q0-909-144.clb Part No SW: 5Q0 909 144 S HW: 5Q0 909 144 R Component: EPS_MQB_ZFLS 126 1063 Dataset Number: 5E0074t____ 0018 Coding: 9103 Shop #: WSC 73430 790 12345 ASAM Dataset: EV_SteerAssisMQB 012140 ROD: EV_SteerAssisMQB_012_VW37.rod VCID: 44D14DC1FE11915A3BB-8010 No fault code found. ------------------------------------------------------------------------------- Address 52: Door Elect, Pass. (J387) Labels:| 5QX-959-X92-52.clb Part No SW: 5Q4 959 592 E HW: 5Q4 959 592 B Component: TSG BFS 010 0031 Serial number: 0000178089478 Dataset Number: 5E0157t____ 0018 Coding: 00150120D000040000001100 Shop #: WSC 12345 123 61029 ASAM Dataset: EV_DCUPasseSideEWMAXCONT 006001 ROD: EV_DCUPasseSideEWMAXKLO.rod VCID: 46D557C9C82DA34A25F-8012 Rear Passenger Door Control Module: Subsystem 1 - Part No SW: 5Q0 959 812 A HW: 5Q0 959 812 A Labels: 5QX-959-81X-V1.CLB Component: FOND_FHSG_PSG 005 0005 Serial number: 00000000000008175262 Coding: 190200 No fault code found. ------------------------------------------------------------------------------- Address 55: Headlight Range (J745) Labels:| 7P6-907-357.clb Part No SW: 7P6 907 357 D HW: 7P6 907 357 A Component: AFS-ECU H07 0090 Revision: -------- Serial number: -------------- Dataset Number: 5E0036t____ 0010 Coding: 03CE00003F000000 Shop #: WSC 12345 123 61029 ASAM Dataset: EV_HeadlRegulVWAFSMQB 001120 ROD: EV_HeadlRegulVWAFS_VW37.rod VCID: 40D941D1EA098D7A1F3-8014 Left Headlamp Power Output Stage: Subsystem 1 - Part No SW: 1T0 941 329 B HW: 1T0 941 329 B Labels: 3D0-941-329.CLB Component: LeiMo links H06 0009 Coding: 3E0000 Right Headlamp Power Output Stage: Subsystem 2 - Part No SW: 1T0 941 329 B HW: 1T0 941 329 B Labels: 3D0-941-329.CLB Component: LeiMo rechts H06 0009 Coding: 3E0000 1 Fault Found: 13705478 - Databus U1121 00 [00001000] - Missing Message [RLS_01 Datenbus fehlende Botschaft] Intermittent - Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 143 Mileage: 269730 km Date: 2024.10.30 Time: 14:46:39 ------------------------------------------------------------------------------- Address 5F: Information Electr. (J794) Labels:| 3V0-035-MIB-STD2.clb Part No SW: 5Q0 035 864 C HW: 5Q0 035 864 A Component: MU-S-N-ER H24 0480 Serial number: SKZAZ2R8086385 Dataset Number: 5E0CV1t____ 0261 Coding: 03730201FF00000011110004000800002F0101C401200100C7 Shop #: WSC 12345 123 61029 ASAM Dataset: EV_MUStd4CTSAT 001022 ROD: EV_MUStd4CTSAT_VW26.rod VCID: 33331E1DABBF26E2921-8066 Display and control head 1 for information electronics: Subsystem 1 - Part No SW: 5G6 919 605 B HW: 5G6 919 605 B Component: ABT_Std-2_Nav H52 8130 Serial number: VWZ6ZHW0902417 Data carrier: Subsystem 2 - Part No SW: V03 959 821 BJ HW: ----------- Component: ECE DL4 24/25 --- 2210 Serial number: -------------------- 3 Faults Found: 1556 - Internal Control Module Memory Check Sum Error B2000 87 [00001001] - Missing Message Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 102 Mileage: 269643 km Date: 2024.10.30 Time: 10:06:35 Voltage terminal 30: 12.1 V System_Software_Error-SW_Status_Consistency: 02 02 01 System_Software_Error-SW_Status_Device: e 2562 - Navigation System B126C F0 [00001001] - Navigation Database Faulty Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 102 Mileage: 269643 km Date: 2024.10.30 Time: 09:54:17 Voltage terminal 30: 12.1 V 7193 - Function Restricted due to Missing Message(s) U1111 00 [00001000] - - [Lane departure warning: heading control (0x19) - function restriction due to communication error - BapErr_retry not successful] Intermittent - Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 143 Mileage: 269643 km Date: 2024.10.30 Time: 09:51:30 Voltage terminal 30: 11.9 V BAP-BAP_Function_ID: 02 ------------------------------------------------------------------------------- Address 6C: Back-up Cam. (J772) Labels:| 5Q0-980-556.clb Part No SW: 5Q0 980 556 B HW: 4M0 980 556 A Component: RVC Compact H18 0231 Dataset Number: V03935257YE 0001 Coding: 047300012600041F000040 Shop #: WSC 12345 123 12345 ASAM Dataset: EV_CamSysRVRVCPANAMQBAB 006009 ROD: EV_CamSysRVRVCPANAMQBAB_006_VW37.rod VCID: 392F2C3589D3DCB258D-806C No fault code found. ------------------------------------------------------------------------------- Address 6D: Trunk Elect. (----) Labels:| 7N0-959-107.clb Part No SW: 5E0 959 107 A HW: 5E0 959 107 Component: HDSG-Modul H01 0746 Revision: 42001001 Serial number: 313500472 Dataset Number: 5e0771t____ 0009 Coding: 1233074000 Shop #: WSC 73430 790 00000 ASAM Dataset: EV_HDSGSk462 301136 ROD: EV_HDSGSk462.rod VCID: 2A0D03797C75672A217-807E No fault code found. ------------------------------------------------------------------------------- Address A5: Frt Sens. Drv. Assist (R242) Labels:| 3Q0-980-65X-A5.clb Part No SW: 3Q0 980 654 S HW: 3Q0 980 654 A Component: MQB_B_MFK H04 0920 Serial number: 03071511P11454 Dataset Number: V03935309TT 0001 Coding: 02050000000004000004135480418100D5000E10002000 Shop #: WSC 00046 123 12345 ASAM Dataset: EV_MFKBoschMQBB 002041 ROD: EV_MFKBoschMQBB_002.rod VCID: 47CB5ACDCF27BA42DE9-8012 1 Fault Found: 1122597 - Local Data Bus U1169 00 [00001001] - Missing Message [Timeout_RDR1_Header] Confirmed - Tested Since Memory Clear Freeze Frame: Fault Priority: 6 Fault Frequency: 1 Reset counter: 103 Mileage: 269730 km Date: 2024.10.30 Time: 19:04:04 Control Module temperature: 38 °C Outside temperature: 13.5 °C Vehicle speed: 0.00 km/h System run time: 627.8 s Voltage terminal 15: 11.7 V mid: 01 43 Status of camera: operational Engine_Running_Info: 0 Software_Info_4: 0 Software_Info_3: 2 Software_Info_2: 9 Software_Info_1: 0 ------------------------------------------------------------------------------- Address A9: Struct. Borne Sound (J869) Labels: 4H0-907-159.clb Part No SW: 8S0 907 159 HW: 4H0 907 159 A Component: SAS-GEN 2 H06 0004 Serial number: 140703200130 ASAM Dataset: EV_SoundActuaGen2AU64X 003010 ROD: EV_SoundActuaGen2AU64X_003_VW37.rod VCID: 7AADF339CC5517AA117-802E No fault code found. End----(Elapsed Time: 02:20, VBatt start/end: 12.0V/12.0V. VIgn 11.9V)----- Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
rrobert Opublikowano 3 listopada 2024 o 08:38 Zgłoś Udostępnij Opublikowano 3 listopada 2024 o 08:38 dodałeś can pomiędzy radarem i kamerą ? 02050000000004000004135080418100D5000E10002000 spróbuj to masz też źle zakodowany abs i jak dodałeś can z kamery do radaru to też źle zakodowany radar Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
skodido Opublikowano 3 listopada 2024 o 09:29 Zgłoś Udostępnij Opublikowano 3 listopada 2024 o 09:29 Już wszytko działa . ABS zakodowany już ok . Miałem złe kodowanie w kamerze A5. Teraz już wszystko bangla . Dzieki Cytuj Odnośnik do komentarza Udostępnij na innych stronach Więcej opcji udostępniania...
